Bao vây tủ trung tâm dữ liệu: Tài liệu tham khảo đầy đủ về người mua và kỹ sư (2026)
Thông số kỹ thuật nhanh
| Chiều rộng Tiêu chuẩn | 19 inch (482,6 mm) mỗi EIA-310-E |
| Chiều cao chung | 42U (73,5″), 45U (78,75″), 48U (84″) |
| Phạm vi độ sâu | 600 mm – 1.200 mm |
| Tải trọng tĩnh | Lên đến 3.000 lbs (UL 2416) |
| Xếp hạng NEMA | NEMA 1 (IP20) đến NEMA 4 (IP66) |
| Nhiệt độ đầu vào | 18–27 °C (khuyến nghị ASHRAE TC 9,9) |
| Lãnh đạo thị trường | 42U nắm giữ ~53% thị phần |
Một tủ trung tâm dữ liệu bao vây là cốt lõi vật lý của mỗi triển khai máy chủ – và lựa chọn sai thỏa hiệp cách luồng không khí chảy, cách quản lý cáp dễ dàng được thực hiện, bao nhiêu khả năng tải có thể được hỗ trợ, và bao nhiêu chi phí hoạt động cho mỗi đơn vị rack cài đặt. cho dù bạn đang chuẩn bị một cơ sở colocation 200 tủ hoặc trang bị một trung tâm dữ liệu doanh nghiệp doanh nghiệp 10 giá, bao vây bạn chỉ định xác định như thế nào thiết bị của bạn được bảo mật, làm mát và phục vụ. báo cáo này cung cấp các thông số kỹ thuật đã được chứng minh, dữ liệu kích thước đã được chứng minh tại hiện trường, các tiêu chuẩn cấu trúc bao vây được tham chiếu bởi EIA-310, ASHRAE TIA và NEMA, vì vậy bạn có thể giả mạo quyết định mua hàng dựa trên kiến thức của bạn.
Bao vây tủ trung tâm dữ liệu là gì?
Một tủ trung tâm dữ liệu bao vây là một bao vây đầy đủ (với các tấm bên và cửa trước và sau có thể khóa), nhà ở kín môi trường bảo vệ và điều kiện kinh tế máy chủ, thiết bị chuyển mạch, bảng vá lỗi và phụ kiện. khảo sát áp dụng ngành công nghiệp cho thấy rằng hơn 70% triển khai trung tâm dữ liệu mới chỉ định tủ máy chủ kèm theo chứ không phải là giá đỡ khung mở, trích dẫn các yêu cầu bảo mật vật lý và lợi ích làm mát dựa trên ngăn chặn.
Tủ so với Rack so với Enclosure ine Sự khác biệt chính
Các từ rack, tủ và bao vây thường được sử dụng thay thế cho nhau, nhưng chúng chỉ ra các sản phẩm rackmount khác nhau. một rack khung mở (thường được gọi là giá chuyển tiếp) là một hệ thống hỗ trợ bốn bài thường không có mái và không có bảng bên. một bao vây máy chủ là một nhà ở hoàn toàn-bao bọc, có thể dao động từ 19 incher bo × es đặt vào tường đến một tủ đứng tự do cao 48U và 600mm. một tủ máy chủ thường bao gồm hai uprights hoặc đường ray, hỗ trợ một vỏ bao bọc đầy đ.
| Tính năng | Giá đỡ khung mở | Tủ Kèm | Tường-Mount Enclosure |
|---|---|---|---|
| Phạm vi Chiều cao | 7U – 48U | 22U – 48U | 4U – 18U |
| Tấm bên | Không có | Thép, có thể tháo rời (khổ 1,2 mm) | Thép, hàn hoặc bản lề |
| Độ sâu điển hình | 600 mm – 1.000 mm | 800 mm – 1.200 mm | 400 mm – 600 mm |
| Tải trọng tĩnh | 800 – 2.500 lbs | 1.500 – 3.000 lbs | 60 – 200 lbs |
| Kiểm soát luồng không khí | Môi trường xung quanh không có ngăn chặn | Mặt trước ra sau với tấm trống | Fan-forced, 2–4 người hâm m |
| Ng dụng tốt nhất | Phòng thí nghiệm mạng, khu vực dàn dựng | Trung tâm dữ liệu sản xuất, colocation | Văn phòng chi nhánh, tủ viễn thông |
Tiêu chuẩn 19 inch: Nơi nó bắt đầu
Hầu như mọi kích thước tủ giá máy chủ hiện đại đều dựa trên một trong những kích thước sớm nhất, nhưng vẫn cơ bản: thông số kỹ thuật giá chuyển tiếp năm 1922 của AT & T. Kích thước là chiều rộng giá 19 inch (482,6 mm) và chiều cao giá 1,75 inch (44,45 mm) /mô-đun.
Sử dụng tiêu chuẩn EIA-310, KDST Vỏ giá máy chủ NEMA 1 / IP40 là một tủ 42U, 19 inch với cửa trước bằng kính và vỏ thép hỗ trợ các tấm bên được xếp hạng IP40, cũng như các mục cáp kín để bảo vệ môi trường.
Kích thước Rack tiêu chuẩn: 42U, 45U, và 48U So sánh
Chiều cao bao vây hiệu quả ảnh hưởng đến số lượng đơn vị một giá đỡ có thể giữ, chiều rộng lối đi và e × pense tổng thể cho các thùng chứa giá đỡ. trong khi tủ 42U chỉ huy 53% của cơ sở được cài đặt trong dữ liệu phản hồi khảo sát gần đây, thị phần bao vây 45U đang tăng nhanh với mật độ cao, triển khai lấy AI làm trung tâm.
| Đặc điểm kỹ thuật | 42U | 45U | 48U |
|---|---|---|---|
| Chiều cao bên trong | 73,5″ (1.867 mm) | 78,75″ (2.000 mm) | 84″ (2.134 mm) |
| Không gian sử dụng (sau PDU/cáp) | 36U – 38U điển hình | 39U – 41U điển hình | 42U – 44U điển hình |
| Độ sâu chung | 1.000 mm – 1.100 mm | 1.100 mm – 1.200 mm | 1.100 mm – 1.200 mm |
| Chiều rộng Tiêu chuẩn | 600 mm hoặc 800 mm | 600 mm hoặc 800 mm | 800 mm (ưu tiên) |
| Triển khai điển hình | Doanh nghiệp, colocation | Khách sạn viễn thông, nhà cung cấp dịch vụ | cụm AI/GPU, mật độ cao |
| Thị phần (approduct×.) | 53% | 12% | 18% |
Tăng chiều rộng của giá máy chủ đang trở thành một xu hướng; 800mm-bao vây không còn có thể được tích hợp vào các lĩnh vực mới hơn với khối lượng công việc tính toán AI trên các máy chủ dựa trên GPU như yêu cầu quản lý cáp ISO bắt buộc phòng bên bổ sung để định tuyến số lượng cáp lớn hơn hiệu quả hơn so với một bao vây 600mm có thể tạo điều kiện. cho cơ sở hạ tầng máy chủ doanh nghiệp hiện đại, bao vây kính trong KDST 42U tấn công sự cân bằng hợp lý giữa không gian sàn và sử dụng giá đỡ hiệu qu.
📐 Ghi chú Kỹ thuật
Công thức lắp đặt bảng EIA 310 là h= 1,75n 0,031″ trong đó n= số lượng đơn vị giá đỡ. mẫu lỗ lắp được lặp lại với mỗi 3U, trong đó khoảng cách từ lỗ đến lỗ là 0,625″, 0,625″, 0,500″, tương ứng. mỗi U cung cấp chính xác 44,45mm không gian dọc. đảm bảo phạm vi điều chỉnh giá đỡ của bạn là chính xác cho độ sâu tủ của bạn -(có thể không ngồi đúng nếu từ nhà sản xuất khác nhau).

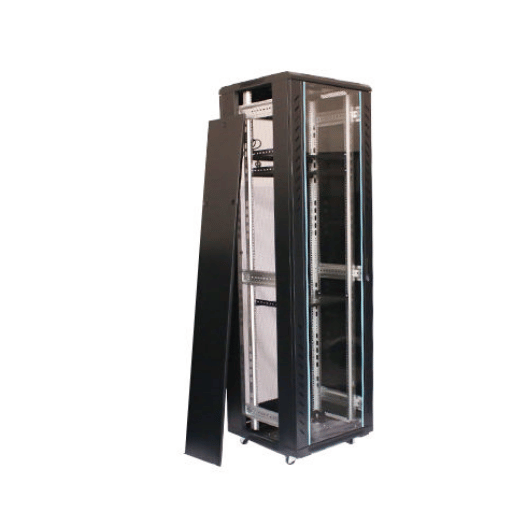

Luồng khí và làm mát trong tủ máy chủ kèm theo
Tiền đề nguyên tắc của tất cả các tủ máy chủ kèm theo là không khí lạnh đi vào phía trước, làm mát các máy chủ đi qua, sau đó thoát ra qua phía sau.Khi hệ thống luồng không khí phía trước-sau bị xâm nhập-tấm trống bị thiếu, quạt bị định hướng sai hoặc đảo ngược, cáp chặn toàn thể nhiệt độ đầu vào tăng lên, và điều tiết sẽ dẫn đến.
Hướng dẫn về nhiệt ASHRAE TC 9.9
Các khuyến nghị về hướng dẫn nhiệt của Nhóm công tác Technol 9.9 của Hiệp hội Kỹ sư sưởi ấm, làm lạnh và điều hòa không khí Hoa Kỳ (ASHRAE) đề nghị một nhiệt độ đầu vào máy chủ nên được giữa 18-27 Celsius (64,4-80,6 Fahrenheit), với phong bì nhiệt độ đề nghị mở rộng đến 15-32 Celsius cho thời gian ngắn. phục vụ hoạt động trong giới hạn trên phong bì tại một 27 Celsius hoặc 80,6 Fahrenheit nhiệt độ đầu vào có khả năng giảm thiểu tuổi thọ thành phần. độ ẩm tương đối nên được duy trì giữa 20% và 80% (không ngưng tụ), tại đầu vào.
Ngăn chặn lối đi nóng và lạnh
Các kỹ thuật viên dịch vụ hiện trường đang hoạt động thường xuyên hoạt động trong các cơ sở colocation hiểu được lợi ích của việc ngăn chặn – cách ly vật lý khí nén nóng bên ngoài không khí cung cấp lạnh- và có thể cung cấp tỷ lệ công suất làm mát thấp hơn 15-20% so với cấu hình lối đi mở. ngăn chặn lối đi nóng hoặc lối đi lạnh hoàn chỉnh đã chứng minh giảm công suất làm mát 20-40% với mật độ điển hình của các trang doanh nghiệp.
Hiệu quả về Hiệu quả Sử dụng Điện (PUE) có ý nghĩa thống kê.Với tham khảo của Hiệp hội Kỹ sư sưởi ấm, làm lạnh và điều hòa không khí Hoa Kỳ (ASHRAE) Tiêu chuẩn làm mát trung tâm dữ liệu 90.4, ngăn chặn thường làm giảm PUE từ 0,1 đến 0,3 điểm. các trung tâm dữ liệu của Google đạt được PUE hàng đầu trong ngành là 1,07, trong khi phần còn lại của ngành trung bình là 1,5 theo khảo sát hàng năm của Viện Uptime về các trung tâm dữ liệu lớn. lợi tức đầu tư của việc trang bị thêm ngăn chặn dao động trong khoảng từ sáu đến 18 tháng.
Các thành phần của bao vây bên trong bao gồm cửa đục lỗ phía trước, quạt gắn trên mái nhà, bộ phận thở nhiệt trong nhà. tấm trống (tấm phụ chi phí thấp bao phủ các không gian chữ U vô dụng) là công cụ bị bỏ qua nhiều nhất trong tủ máy chủ của bạn. mỗi bao vây với 4 không gian chữ U miễn phí có thể thấy nhiệt độ đầu vào tăng 5-8 độ C do tuần hoàn không khí nóng.
Tính toán PUE hiện tại của bạn và chi phí làm mát cho mỗi KW trước khi cài đặt hệ thống ngăn chặn.Nếu PUE của bạn cao hơn 1,6, ngăn chặn một mình có thể tiết kiệm $800-$1,200 mỗi rack mỗi năm trong một cơ sở 500-tủ.Đó là thường sau đó, một thời gian hoàn vốn 12 tháng- cũng trong các nguyên tắc phê duyệt CapEx điển hình.

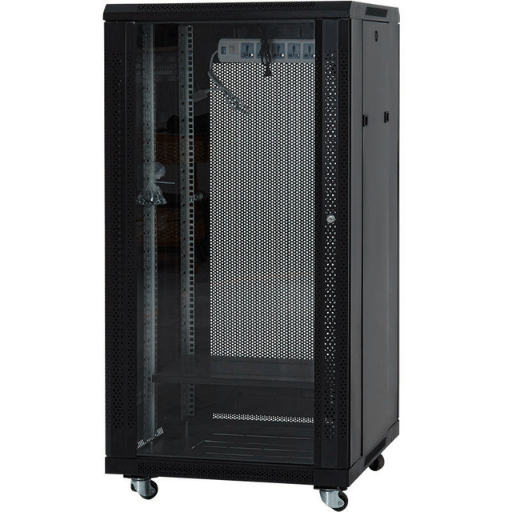

Quản lý cáp và định tuyến bên trong Rack Enclosures
Quản lý sai cáp bên trong tủ máy chủ kèm theo là bởi xa đến lý do chính cho sự cản trở của luồng không khí.Nó cũng làm phức tạp xử lý sự cố, tăng thời gian nói chung để sửa chữa, và tạo ra lửa-tải trong việc triển khai mật độ cao.Trong một triển khai 200-tủ tại một nhà cung cấp colocation Tier-3, nhóm cài đặt thiết bị phát hiện ra rằng pre-routing sợi pathways trước khi cài đặt rack giảm thời gian cáp tổng thể bằng 30% và giảm cài đặt lại cáp sau khi xây dựng đã được hoàn thành đến mức không đáng k.
Tiêu chuẩn TIA cho định tuyến cáp
Các Tiêu chuẩn TIA-568 ra lệnh yêu cầu bán kính uốn cong tối thiểu là 4 đường kính cáp cho đồng (Cat6a: ~ 25 mm bán kính uốn cong tối thiểu) và 10-20 cho sợi (OM4: ~ 50 mm). vượt quá các giới hạn này làm lệch chất lượng tín hiệu và có thể gây ra lỗi liên kết không liên tục gần như không thể chẩn đoán.
TIA-942 sửa đổi C (2024) bắt buộc một chiều rộng tủ tối thiểu 24 inch (610 mm) cho các cài đặt cáp có cấu trúc và hạn chế các đường dẫn cáp dữ liệu trong vòng 12 inch (305 mm) của cáp điện để ngăn chặn nhiễu điện từ. không tham số là tùy chọn: chúng là một yêu cầu bắt buộc cho một cơ sở được công nhận TIA-942.
Giải pháp và phụ kiện quản lý cáp
Ví dụ về các giải pháp đường dẫn cáp hiện đại trong giá dữ liệu là các trình quản lý cáp dọc (kiểu ngón tay hoặc vòng D), các khay cáp ngang được phân chia giữa mỗi 1-2U không gian bảng vá lỗi và các khay cáp trên cao để chạy giữa các bao vây. quyết định giữa Velcro và zip-ties tạo ra sự khác biệt: Velcro cho phép bổ sung và di chuyển cáp mà không bị hư hại (không thể thiếu với môi trường linh hoạt), trong khi zip-ties là hiệu quả nhất về chi phí và phù hợp cho việc cài đặt tĩnh với các lần chạy cáp không dự kiến sẽ thay đổi theo thời gian. cài đặt cáp Cat8 (được phép 40 Gbps cho 30 mét) hoặc sợi OM5 yêu cầu các trình quản lý dọc có dung lượng kênh 100 mm sâu.
- ✔ Các nhà quản lý cáp dọc 5 tối thiểu 4″ (100 mm) kênh rộng
- ✔ Khay cáp ngang đ được gắn mỗi 1–2U giữa các bảng vá lỗi
- ✔ Dây đai Velcro (có thể tái sử dụng) cho môi trường động; dây buộc zip để cài đặt tĩnh
- ✔ Vòng đệm dạng chổi trên các lỗ hở trên mái và sàn để bịt kín các khe hở luồng không khí
- ✔ Cáp vá mã màu (bằng VLAN hoặc chức năng) để khắc phục sự cố nhanh hơn
- ✔ 12″ tách tối thiểu giữa cáp dữ liệu và chạy điện (TIA-942)
Tham khảo ý kiến Tài liệu hướng dẫn của Chatsworth trình bày các con đường trong giá đỡ mật độ cao ví dụ như sắp xếp nội các.Một KDST có tổ chức xây dựng rack máy chủ việc đưa vào các lộ trình chính xác sẽ cho phép các nhà cung cấp dịch vụ hoặc nhà khai thác DCIM dễ dàng thực hiện các nhiệm vụ MAC (di chuyển, thêm, thay đổi) và duy trì sự phân bổ luồng không khí đồng đều từ dưới lên trên.
Khả năng chịu tải, xếp hạng địa chấn và tiêu chuẩn kết cấu
Tất cả các tủ trung tâm dữ liệu có hai thông số tải tối đa mà người tiêu dùng sành điệu phải biết: khả năng tải tĩnh (trọng lượng một tủ được đánh giá để mang trong trạng thái đứng yên) và khả năng tải động (trọng lượng một tủ có thể chịu đựng dưới sự vận chuyển hoặc các sự kiện địa chấn). các nhà quản lý FM-EE (đứng tự do) trong các khu vực Địa chấn Vùng 4 đã ghi lại các kịch bản theo đó các tủ được đánh giá là tải tĩnh chỉ gặp phải để dịch chuyển 3-6 inch trong các chấn động vừa phải, ngắt kết nối nguồn và mạng.
Giải thích về xếp hạng bao vây NEMA
| Loại NEMA | Tương đương IEC | Cấp độ bảo vệ | Ứng dụng điển hình |
|---|---|---|---|
| NEMA 1 | IP20 | Trong nhà: bảo vệ chống tiếp xúc với thiết bị kèm theo; không có chất lỏng hoặc bụi xâm nhập bảo v | Phòng máy chủ được kiểm soát khí hậu, trung tâm dữ liệu doanh nghiệp |
| NEMA 12 | IP52 | Trong nhà: kín bụi, chống nhỏ giọt; chống bụi tuần hoàn, bụi bẩn rơi xuống và chất lỏng không ăn mòn | Cơ sở công nghiệp, sàn nhà xưởng, nhà máy sản xuất |
| NEMA 4 | IP66 | Trong nhà/ngoài trời: kín nước với nước, mưa, mưa đá, tuyết; kín bụi | Các địa điểm viễn thông ngoài trời, triển khai biên, cơ sở công nghiệp có hệ thống rửa trôi |
Các KDST Bộ mở rộng tủ kèm theo được thiết kế IP40 ngồi tầm trung trên NEMA 1/12 liên tục, cung cấp bảo hiểm chống lại các đối tượng rắn lớn hơn 1 mm rộng trong khi cho phép thông gió lỗ thông hơi. xem xét thiết kế này là lý tưởng cho các ứng dụng trung tâm dữ liệu trong nhà và phòng máy chủ với mức độ bụi chỉ số được kiểm soát bởi lọc HVAC.
UL 2416 và Tiêu chuẩn độ tin cậy địa chấn
UL 2416 đã trở thành quy định an toàn phổ biến cho phần cứng và vỏ bọc CNTT trên khắp Bắc Mỹ, bao gồm kiểm tra tính toàn vẹn cấu trúc đến trọng lượng tĩnh 3.000 lbs, tuân thủ thoát hiểm và tiêu chuẩn nối đất.Các giao thức để thiết kế tủ kín trong các loại vùng địa chấn được Telcordia GR-63-CORE phác thảo: vùng 4 (vùng địa chấn tối đa) yêu cầu tủ sống sót với gia tốc 0,8 G với tải trọng 2.500 lb mà không bị lật, di chuyển hơn 1 inch hoặc đẩy phần cứng. Xem Tài liệu tủ địa chấn GR-63 Zone 4 của Hammond để kiểm tra chi tiết phương pháp luận
Luôn kiểm tra mức tải động (không chỉ tĩnh). Để triển khai trong vùng địa chấn, tủ tĩnh 3.000 lbs có thể chỉ có khả năng chịu tải động 1.800 lbs ở Vùng 4. Bộ phận mua hàng của bạn đã biết rằng khu vực bao quanh được trích dẫn thấp nhất thường không nhận được tiêu chuẩn địa chấn – tạo chi phí khắc phục sự cố của việc thay thế hiện trường – bằng cách yêu cầu báo cáo thử nghiệm GR-63-CORE trong RFQ.

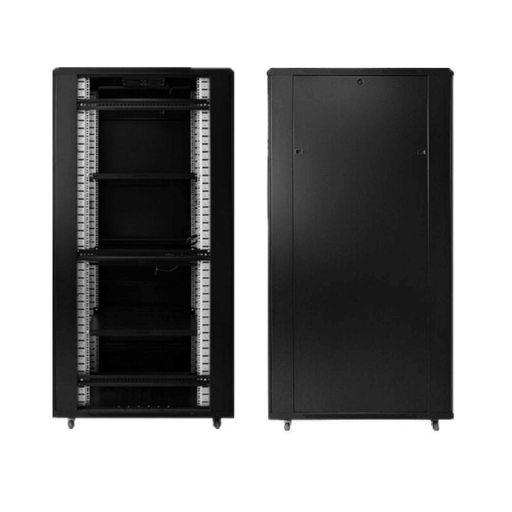

Cách chọn tủ trung tâm dữ liệu phù hợp để triển khai của bạn
Khi chọn một tủ trung tâm dữ liệu bao vây có sáu quyết định mua hàng được thực hiện: bất kỳ trong số đó có thể gây ra vấn đề đắt tiền khi thiết bị được racked và cung cấp trước khi lỗi được nhận ra.
Khung quyết định
1. U-Height: cho bây giờ, đếm thiết bị hiện tại của bạn, thêm 20-30% headroom cho tăng trưởng, và chọn kích thước bao vây nhỏ nhất có khả năng tổng số đó.Thông số kỹ thuật nhô ra, so với hiệu quả không gian sàn.Chọn một bao vây quá nhỏ có nghĩa là một tủ thứ hai – và đắt tiền gấp đôi U-mỗi-tủ chi phí khi thiết bị sau đó được tái giá.
2. độ sâu: Đo (các) máy chủ sâu nhất của bạn (bao gồm bán kính uốn cong cáp phía sau đường ray phía sau) và thêm 100-150 mm khoảng trống. các nhà lắp đặt có kinh nghiệm đã phát hiện ra rằng hầu hết các máy chủ 1U và 2U sẽ nhét vào tủ có độ sâu 1000 mm, nhưng các mảng lưu trữ gắn GPU có thể cần 1200 mm.
3. công suất: tổng trọng lượng của tất cả các thiết bị theo kế hoạch của bạn, PDUs và cáp, sau đó một yếu tố của 1,5 biên độ an toàn. cho tải địa chấn, sử dụng thiết bị của bạn đánh giá trọng lượng động (xem ở trên).
4. môi trường: phù hợp với môi trường để bao vây thông số kỹ thuật môi trường. phòng máy chủ khí hậu kiểm soát cần một NEMA 1 ở mức tối thiểu. các trang web công nghiệp bụi cần NEMA 12. không kiểm soát ngoài trời hoặc cạnh cơ sở cần một giải pháp NEMA 4.
5. làm mát: Nếu bạn đang làm một thiết kế mà tải nhiệt vượt quá 5 kW mỗi tủ, kế hoạch để ngăn chặn. nếu tải nhiệt vượt quá 15 kW một bộ trao đổi nhiệt cửa sau hoặc hệ thống làm mát trong hàng phải được chỉ định (tủ với sức mạnh cấu trúc và không gian cho các phụ kiện này).
6. PDU và các phụ kiện khác: mục đích thiết kế bao vây xây dựng bởi nhà máy, với quản lý cáp cũng liên kết, PDU bracketry, và đường sắt bộ dụng cụ, đẩy nhanh cài đặt bởi 40-60% so với xây dựng tại chỗ. tập trung vào định vị PDU, bảng điều khiển nhập cáp, và vị trí bảng điều khiển bên; loại bỏ bảng điều khiển bên không đối xứng có thể là cần thiết cho cáp liên tủ cáp.
Colocation so với Enterprise so với Edge Deployment
Triển khai colocation có xu hướng có một số ít các vỏ ô bị khóa có kích thước và PDU được đo, như để cung cấp cùng một dấu chân Cơ sở cho 1-5 người thuê chia sẻ một môi trường chung. môi trường máy chủ doanh nghiệp có xu hướng chỉ định một tủ kích thước cụ thể, và chọn các loại đường ray, phụ kiện và tùy chọn PDU. triển khai cạnh thường cần các vỏ bọc được tạo ra có mục đích với giằng địa chấn, xếp hạng NEMA cao hơn và các ứng dụng làm mát tích hợp.

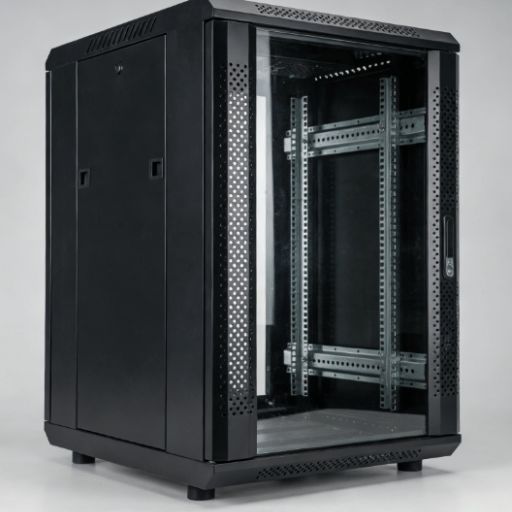

Tủ kèm theo so với Giá đỡ khung mở
✔ Ưu điểm ¤ Tủ Kèm
- An ninh vật lý với cửa khóa phía trước và phía sau
- Hỗ trợ ngăn chặn lối đi nóng/lạnh để tiết kiệm làm mát 20–40%
- Bảo vệ bụi và mảnh vụn (NEMA 1 trở lên)
- Giảm âm làm giảm tiếng ồn trong không gian chung
- Đáp ứng các yêu cầu về vị trí và tuân thủ (SOC 2, PCI-DSS)
⚠ Hạn chế β Enclosed Cabinet
- 15–40% chi phí cao hơn giá đỡ khung mở có chiều cao tương đương
- Tủ nặng hơn (180-350 lbs) có thể không thực tế để mang lên thang máy chở hàng
- Yêu cầu khoảng trống lối đi hơn cho cửa xoay (tối thiểu 36 ″)
- Có thể cần phải tháo bảng điều khiển bên để đi cáp giữa các tủ
- Lưu lượng không khí đối lưu tự nhiên hạn chế – tấm trống cần thiết để ngăn không khí tuần hoàn
Những Sai Lầm Thường Gặp
Hai lỗi tác động dự báo lớn nhất là thiết kế cáp và tải nặng hàng đầu. không bao giờ cài đặt công tắc 1U và bảng vá lỗi ở đầu tủ, trong khi đồng thời treo máy chủ 4U nặng ở giữa phần. thiết bị nặng phải luôn luôn được tải dưới cùng. lỗi quản lý cáp là phổ biến nhất, không bù đắp được bán kính uốn cong 100 mm có nghĩa là làm lại.
- ✔ Tài liệu U-chiều cao, chiều sâu, tải, và các yêu cầu NEMA trước khi liên hệ với các nhà cung cấp
- ✔ Yêu cầu báo cáo thử nghiệm GR-63-CORE hoặc UL-2416 không chỉ yêu cầu tiếp thị
- ✔ Chỉ định khả năng tương thích đường ray (lỗ vuông, lỗ tròn hoặc ren) cho nhà cung cấp máy chủ của bạn
- ✔ Xác nhận khoảng trống cửa cho chiều rộng lối đi theo kế hoạch của bạn (phía trước và phía sau)
- ✔ Xác minh các tùy chọn gắn PDU (dọc zero-U so với ngang 1U)
- ✔ Đánh giá sự tăng trưởng trong tương lai: lập kế hoạch cho không gian U dự phòng 20–30% khi triển khai
KDST có thể tùy chỉnh bao vây kỹ sư để đáp ứng yêu cầu dự án của bạn: bao gồm kích thước độ sâu cụ thể, khung quản lý cáp được cài đặt sẵn tại nhà máy và bảng truy cập cắt tùy chỉnh.Nếu việc triển khai của bạn yêu cầu kích thước bao vây cụ thể dữ liệu, niềng răng địa chấn cấu trúc hoặc các điểm truy cập PDU tích hợp, hãy gọi sớm cho nhóm kỹ thuật của chúng tôi.
Câu hỏi thường gặp
Q: Tôi cần bao vây tủ trung tâm dữ liệu nào?
Xem Câu Trả Lời
Q: Tại sao vỏ tủ trung tâm dữ liệu đắt tiền?
Xem Câu Trả Lời
Q: Có cần bao vây tủ trung tâm dữ liệu không?
Xem Câu Trả Lời
Q: Làm thế nào tôi có thể tìm thấy công suất trọng lượng của tủ rack máy chủ?
Xem Câu Trả Lời
Q: Bao nhiêu chiều sâu bao vây rack của tôi cần?
Xem Câu Trả Lời
Q: Những phụ kiện có sẵn cho giá đỡ máy chủ kèm theo?
Xem Câu Trả Lời
Q: Làm thế nào để ngăn chặn lối đi nóng và lạnh làm việc?
Xem Câu Trả Lời
Xem Tủ Rack Máy chủ KDST 42U →
Cam kết của chúng tôi về độ chính xác kỹ thuật
Bài viết này về vỏ tủ trung tâm dữ liệu được tạo ra dựa trên các tiêu chuẩn công nghiệp được công bố từ ASHRAE, TIA, EIA và NEMA chứ không phải là thông tin tiếp thị của nhà cung cấp.Tất cả các điểm dữ liệu liên quan đến khả năng tải, hiệu suất nhiệt và thực tiễn tốt nhất về cáp đều tham khảo các ấn phẩm nguồn chính thức.KDST là một trong nhiều nhà sản xuất được liệt kê trong hướng dẫn này và chúng tôi đã lưu ý các lĩnh vực mà các giải pháp của chúng tôi có liên quan, tuy nhiên thông tin trong dữ liệu của kỹ sư và tư vấn lựa chọn của kỹ thuật viên có thể áp dụng cho bất kỳ người mua tiềm năng nào của giá máy chủ kèm theo.
Tài liệu tham khảo & Nguồn
- Giá đỡ 19 inch ờ Wikipedia
- TC 9.9 Hướng dẫn về nhiệt cho môi trường xử lý dữ liệu VÀ ASHRAE
- Tiêu chuẩn ASHRAE 90.4 cho làm mát trung tâm dữ liệu ul ASHRAE /Tham khảo AKCP
- TIA-568 Tiêu chuẩn cáp viễn thông ine Hiệp hội Công nghiệp Viễn thông
- Hiệp hội Công nghiệp Viễn thông TIA-942 – Tiêu chuẩn Kết nối Trung tâm Dữ liệu, Bản sửa đổi C (2024)
- Dữ liệu khảo sát PUE hàng năm của Viện Uptime (Uptime Institute) untime Institute
- Telcordia GR-63-CORE: Yêu cầu của NEBS về Bảo vệ Vật lý – Telcordia Technologies
