Comment choisir un système d'alimentation CC ?

Les systèmes d'alimentation CC sont le “energy heart” des stations de base de communication, des centres de données et des applications de contrôle industriel Leur stabilité détermine directement la sécurité de fonctionnement des équipements back-end Cependant, différents scénarios nécessitent différents niveaux de puissance, de tension et de sélection aveugle peuvent entraîner une surcharge d'équipement, une sauvegarde insuffisante ou un gaspillage de coûts Cet article explique comment sélectionner scientifiquement le bon système d'alimentation CC en fonction de quatre dimensions : analyse des besoins paramètres de base : adaptation du scénario : erreurs courantes.

1. Étape de présélection : Clarifier trois exigences fondamentales

La première étape dans le choix d'un système d'alimentation CC n'est pas de vérifier les spécifications ou les marques, mais de clarifier les besoins fondamentaux pour éviter les inadéquations Trois aspects doivent être définis

(1) Caractéristiques de consommation d'énergie de la charge

La charge est le “service target” du système d'alimentation CC, et ses exigences définissent directement la configuration du système :

• Exigences de tension: Confirmer la tension de fonctionnement standard de la charge (par exemple, -48 V pour les télécoms, 24 V/12 V pour le contrôle industriel, 72 V/110 V dans l'énergie nouvelle).La sortie du système doit correspondre, avec des écarts à ±2% près.

• Exigences de puissance: Calculer la demande totale de puissance (y compris la puissance de crête).Réservez toujours la redondance 20301TP4 T. Par exemple, pour une charge de 500 W, choisissez la capacité de sortie ≥600 W pour assurer un fonctionnement sûr.

• Type de charge: Différencier entre les charges linéaires (résistives/capacitives, courant stable) et non linéaires (moteurs, convertisseurs, courant fluctuant).Les charges non linéaires nécessitent des systèmes avec protection par courant d'appel (≥3.100 ms de courant nominal).

(2) Conditions environnementales de la demande

Différents environnements affectent la qualité de protection et la conception de refroidissement :

• Plage de température: L'utilisation en intérieur nécessite 040 °C ; l'utilisation en extérieur ou industrielle nécessite une large gamme (-20+55 °C ou plus), avec un préchauffage à basse température.

• Niveau de protection: IP20 à l'intérieur ; IP44+ pour une utilisation humide/extérieure ; IP54+ pour les environnements poussiéreux (mines, cimenteries).

• Résistance aux vibrations: Les moyeux de transport ou l'utilisation de véhicules nécessitent la conformité aux normes de vibration CEI 60068-2-6.

(3) Fiabilité et besoins de maintenance

• Redondance: Les scénarios critiques (hôpitaux, centres de données) nécessitent une redondance N+1 ou 2 N. Les cas ordinaires (street lights, CCTV) peuvent se passer de redondance.

• Commodité d'entretien: Les sites distants ont besoin d'une surveillance à distance (interface RS485/4 G) ; les applications locales peuvent utiliser des écrans LCD et des alarmes locales.

2. Paramètres de base : cinq indicateurs clés

Après avoir défini les besoins, évaluer cinq paramètres principaux :

1. Module redresseur (moteur principal)

   • Efficacité ≥92% (de préférence ≥94%).

   • Plage de courant réglable couvrant les fluctuations de charge.

   • Erreur de partage de courant ≤5% lorsque plusieurs modules fonctionnent en parallèle.

1. Batterie (Réserve d'énergie)

   • Capacité basée sur : charge. temps de sauvegarde × tension ÷ facteur de décharge ÷.

   • Choisissez l'acide de plomb (faible coût, 5 ans) ou le phosphate de fer et de lithium (haute densité, longue durée de vie, coût plus élevé).

   • Utilisez la charge en trois étapes (CC → CV → float) pour prolonger la durée de vie.

2. Unité de surveillance (cerveau intelligent)

   • Doit surveiller l'entrée CA, la sortie CC, la tension/température de la batterie et l'état du module.

   • Fonctions de protection : surtension, surintensité, court-circuit, surtempérature, surcharge/décharge.

   • Alarmes : locales (buzzer, LED) et distantes (SMS, alertes de plateforme).

3. Interface de sortie (pont de connexion)

   • Borniers pour petites charges ; barres omnibus en cuivre pour charges à courant élevé.

   • Disjoncteurs par branche pour isoler les pannes.

4. Conception du refroidissement (clé de stabilité)

   • Refroidissement naturel ≤300W.

   • Refroidissement du ventilateur ≥500W (ventilateurs longue durée requis).

   • Refroidissement liquide pour applications ≥10kW.

3. Recommandations basées sur des scénarios

(1) Armoires extérieures de télécom (par exemple, stations de base 5 G)

• Besoins : tolérance à la température large, fiabilité élevée, maintenance à distance, sauvegarde longue.

• Exemple : batteries gel 48 V/200Ah ×2, protection IP54, redresseurs avec redondance N+1, surveillance 4 G à distance.

(2) Contrôle industriel (par exemple, Lignes de production)

• Besoins : antivibratoire, support de charge non linéaire, fonctionnement local, sauvegarde courte.

• Exemple : batterie au plomb 24 V/50 Ah, surveillance LCD, protection IP44, refroidissement naturel.

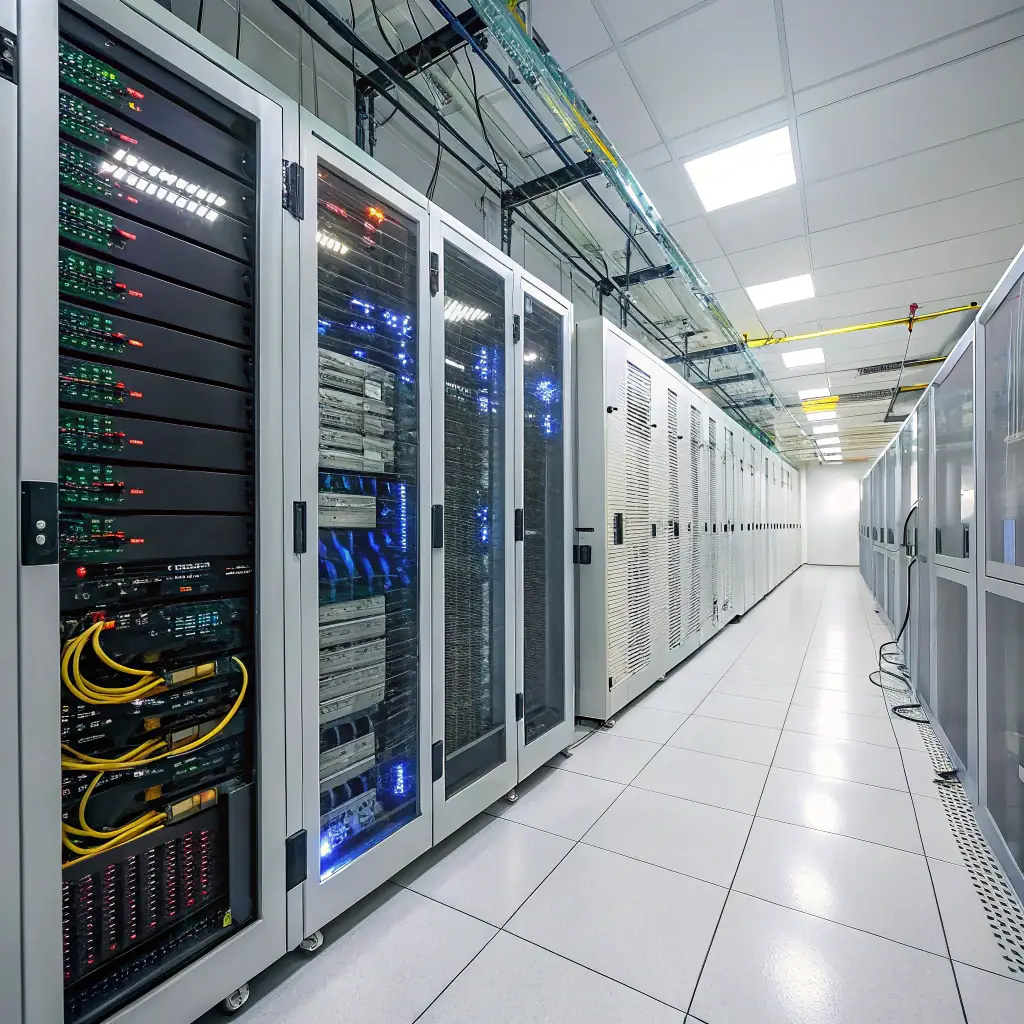

(3) Centres de données (Salles principales)

• Besoins : redondance élevée, rendement élevé, interruption nulle, surveillance à distance.

• Exemple : redondance 2 N, phosphate de fer lithium 48 V/500 Ah ×2, IP20, refroidissement liquide.

4. erreurs courantes à éviter

1. En regardant uniquement la puissance nominale: Confirmez toujours la sortie réelle dans des conditions réelles.

2. Batteries surdimensionnées: Trop de capacité raccourcit la durée de vie.

3. Ignorer la compatibilité: Assurez la correspondance des protocoles de communication, des tensions et des interfaces.

4. Se concentrer uniquement sur le coût initial: Les systèmes bon marché peuvent augmenter le coût du cycle de vie de 30%.

5. flux de travail de sélection (4 étapes)

1. Définir les besoins : tension de charge/puissance, environnement, fiabilité.

2. Paramètres de l'écran : redresseur, type de batterie, surveillance, refroidissement.

3. Scénario de correspondance : adaptations extérieures, industrielles ou de centres de données.

4. Évaluer les coûts : équilibrez le coût initial par rapport au coût du cycle de vie.

Conclusion:
La sélection d'un système d'alimentation CC nécessite un axé sur les besoins, basé sur des paramètres et orienté vers des scénarios approche. Évitez de poursuivre aveuglément les spécifications ou les prix bas. Le bon système garantit un approvisionnement énergétique stable, efficace et fiable pour les équipements critiques.
