Quelle est la différence entre les boîtiers NEMA 3 R et NEMA 12 ?

Mise à jour en août 2026 · Une comparaison basée sur les dangers pour les acheteurs d'enceintes industrielles

Quelle est la différence entre NEMA 3 R et NEMA 12 ? La différence entre NEMA 3 R et NEMA 12 est la portée environnementale Pour les chutes de pluie, de neige et de grésil, le Type 3 R est principalement l'option météo extérieure En intérieur, le Type 12 traite de la poussière en circulation, des chutes de saleté et des gouttes ou éclaboussures de lumière spécifiées L'un n'est pas une mise à niveau universelle par rapport à l'autre : l'emplacement est le premier écran, tandis que la poussière, la méthode de l'eau, la corrosion et la configuration installée déterminent si le choix initial est suffisant.

Portée: Ce guide explique les informations publiques de type boîtier et une méthode d'examen par l'acheteur Il ne classe pas les emplacements dangereux, n'approuve pas une installation finale ou ne remplace pas l'édition de NEMA 250, un fichier d'inscription, les instructions du fabricant, le code électrique applicable ou l'autorité compétente.

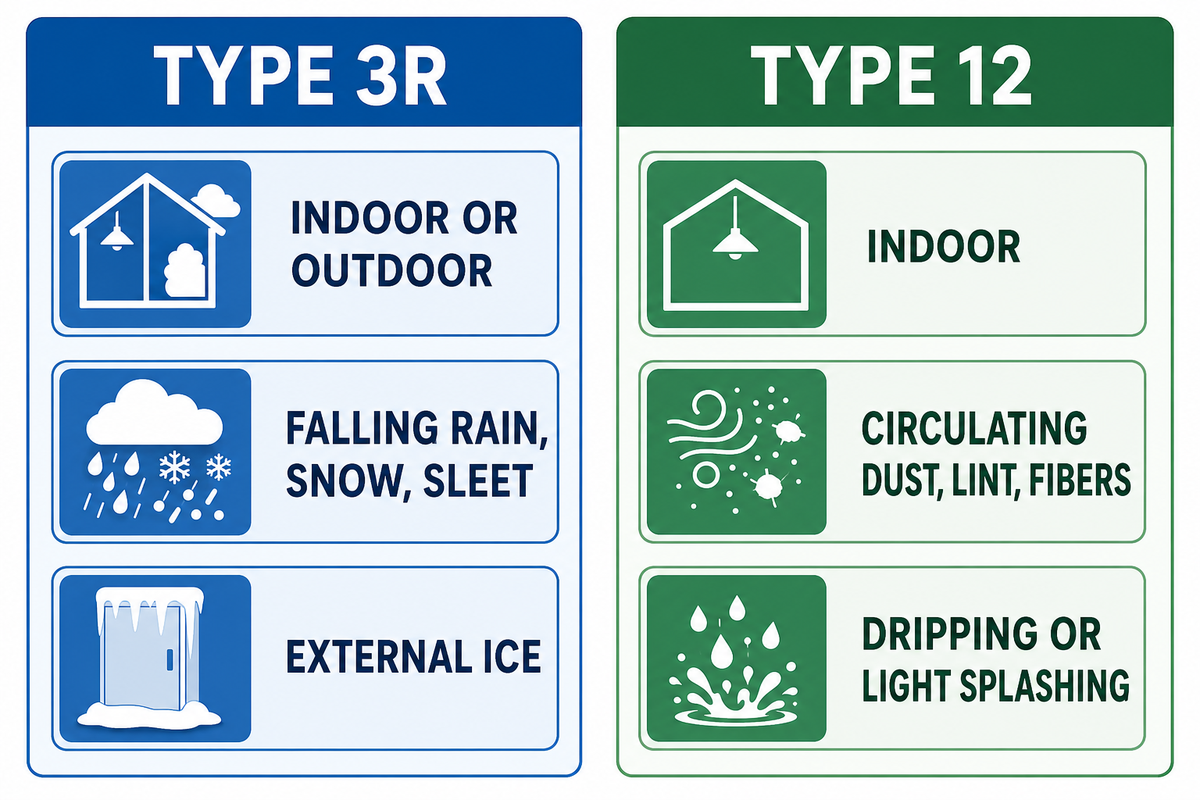

NEMA 3 R vs NEMA 12 en un coup d'œil

Dans cette comparaison, le Type 3 R commence du côté extérieur de la décision tandis que le Type 12 commence du côté intérieur. Que Guide des types d'enclos NEMA sépare les deux par les conditions environnementales auxquelles ils s'adressent Indépendant guidage du panneau UL renforce cette répartition de l’emplacement principal.

Chaque Note NEMA énonce un degré défini de protection pour une enceinte ; il ne promet pas que tous les composants électriques ou équipements électroniques à l'intérieur fonctionneront dans toutes les conditions du site Appliquer les cotes de l'enceinte NEMA à la boîte de jonction complète, au panneau de commande ou à l'ensemble d'équipement électrique décrit par la documentation du produit Le niveau de protection requis appartient toujours à l'installation réelle.

Cette Matrice de décision d'enceinte à 5 risques est une aide à la comparaison, et non un substitut à la norme complète ou à un enregistrement de notation spécifique au modèle.

Base de la source : guide public de NEMA, novembre 2005. ?Ce sont des informations générales liées à NEMA 250-2003, alors utilisez-les pour comprendre la comparaison, et non pour remplacer l'édition nommée dans un contrat, un code ou un enregistrement de liste. Pour la taxonomie plus large, voir Guide complet des types de boîtiers NEMA de KDST.

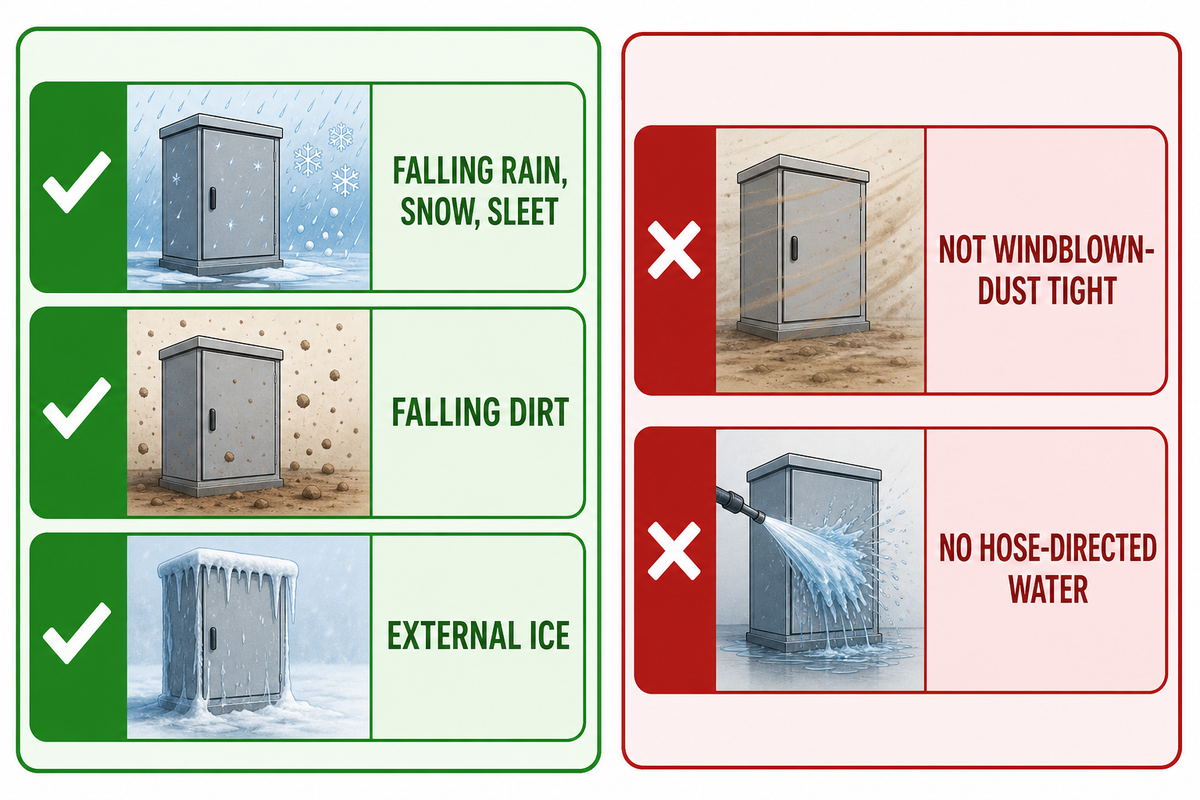

Ce contre quoi NEMA 3R protège

Pour un site extérieur exposé à des précipitations qui tombent, le type 3 R est la moitié pertinente de cette comparaison Le définition publique NEMA couvre les chutes de saleté, la pluie, le grésil, la neige et le fait de rester intact par la formation de glace externe. Ces mots ne rendent pas chaque enceinte de type 3R scellée contre tous les contaminants extérieurs.

Cette limitation importe autour des carrières, de la manutention des grains, des chantiers non pavés, de la dérive de la tour de refroidissement ou de tout processus qui déplace les particules fines dans l'air. Le tableau comparatif extérieur de NEMA ne marque pas le type 3 R pour la poussière soufflée par le vent, l'eau dirigée par le tuyau, la protection contre la corrosion ou la submersion. Une armoire extérieure peut donc passer l'écran de localisation tout en échouant sur l'écran d'exposition.

Les étiquettes adjacentes ne doivent pas non plus être effondrées Un boîtier NEMA 3 et NEMA 3RX ont leurs propres ensembles de conditions documentées ; le suffixe “X” apporte une distinction corrosion-résistance dans cette comparaison séparée Cette page reste avec 3 R contre 12 donc la jonction entre les conditions météorologiques et la contamination des plantes reste claire.

Les boîtiers adjacents classés NEMA comprennent également les boîtiers NEMA 2, NEMA 5, NEMA 6, NEMA 6 P, NEMA 3SX et NEMA 3RX. Dans toute cette gamme de types NEMA, une comparaison “NEMA 3 vs NEMA 3 R” ou NEMA 3 et NEMA 3 R doit revenir aux conditions assignées à chaque étiquette exacte.

Une enceinte NEMA 3 R est-elle étanche à la poussière ?

Le type 3 R n° comprend la protection contre les chutes de saletés, mais le tableau comparatif public ne lui attribue pas la protection contre les poussières soufflées par le vent affichée pour certains autres types extérieurs Traiter la concentration de poussière, le comportement des particules, les ouvertures, les changements de pression et les pratiques d'entretien comme des entrées distinctes. “Les” nominaux extérieurs et les“ étanches à la poussière ne sont pas des descriptions interchangeables.

Pour la formulation extérieure, les boîtiers NEMA 3 R sont conçus pour protéger contre la pluie, la neige et la neige fondue dans leur portée documentée. Ces boîtiers sont conçus pour une utilisation en extérieur, mais les classements NEMA 3 R ne transforment pas chaque type d'enceinte en une solution étanche à la poussière ou au lavage.

Note d'installation: Les données de comparaison publique sont conditionnées à une enceinte complète et correctement installée Les entrées, les ouvertures inutilisées, les accessoires, les dispositions de drainage et les changements de champ doivent correspondre aux informations documentées sur l'installation et la liste du produit.

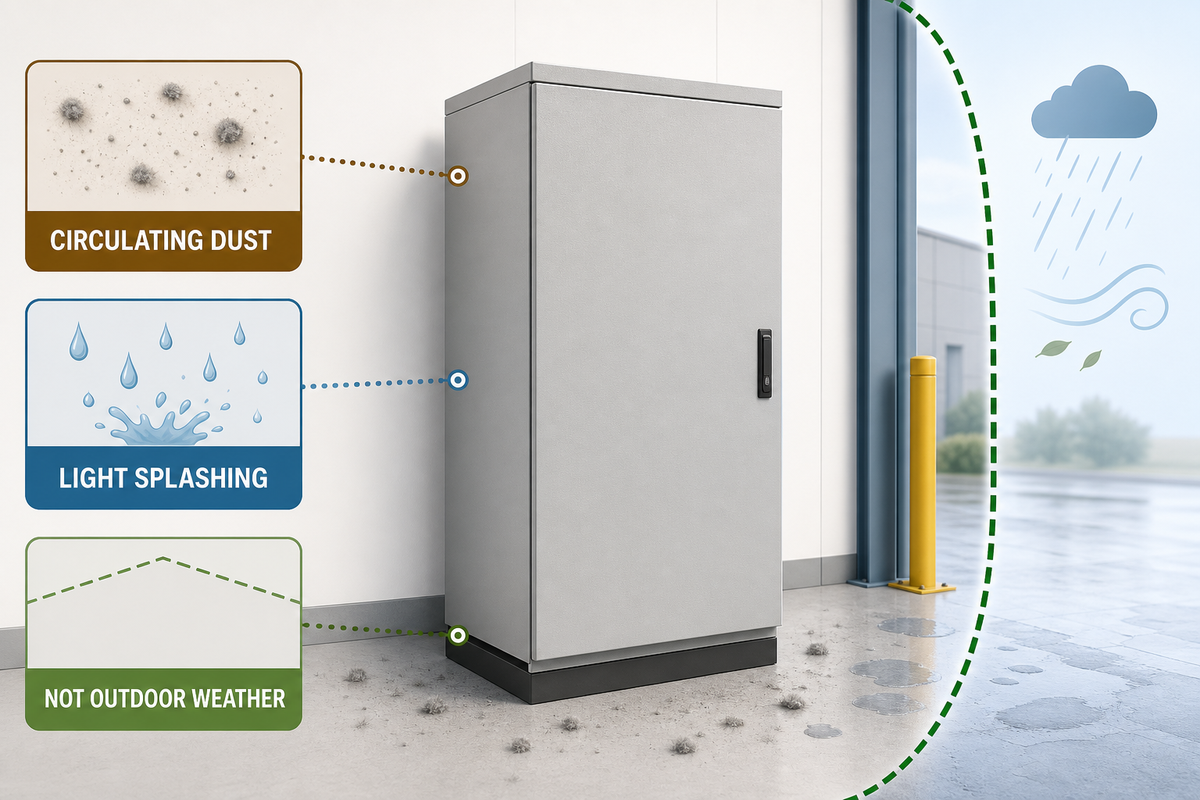

Ce contre quoi le NEMA 12 protège

À l'intérieur d'une plante, Le type 12 traite des chutes de saleté et de la circulation de poussière, « peluches, fibres et vols », ainsi que les gouttes et les éclaboussures légères de liquides. Ce n'est pas une désignation météorologique extérieure. Un auvent peut réduire la pluie directe, mais il ne modifie pas le type marqué sur un enclos ni ne prouve de protection contre l'exposition et la condensation provoquées par le vent.

Le document public de NEMA contient un écart de source qui mérite d'être préservé L'extrait de 2005 ne comprend pas de paragraphe de définition de type 12 distinct Parce que le dossier catalogue 2024 actuel n'expose pas le texte standard complet, cet article n'utilise pas l'ancien tableau pour faire une allégation actuelle sur l'huile/liquide de refroidissement Si l'exposition à l'huile ou au liquide de refroidissement est importante, obtenez l'édition complète requise par le projet et les preuves spécifiques au modèle.

Ces étiquettes de type 12 et de type 12 K ne sont pas interchangeables, mais cette comparaison ne déduit pas les clauses de sous-type actuelles de l'extrait public plus ancien. Les rédacteurs de spécifications doivent nommer le type et l'arrangement d'entrée demandés exacts, puis vérifier à la fois par rapport à la norme complète requise et à la documentation du produit.

Un boîtier NEMA 12 peut-il être utilisé à l'extérieur sous une verrière ?

Généralement pas. Le type 12 est principalement un type d'intérieur Le projet peut estimer ce qu'un auvent modifie réellement, mais le placement abrité ne modifie pas le type documenté de l'enceinte. Vérifiez le cheminement météorologique, le risque de condensation, les contaminants, les entrées et les instructions du fabricant avant de choisir une option extérieure.

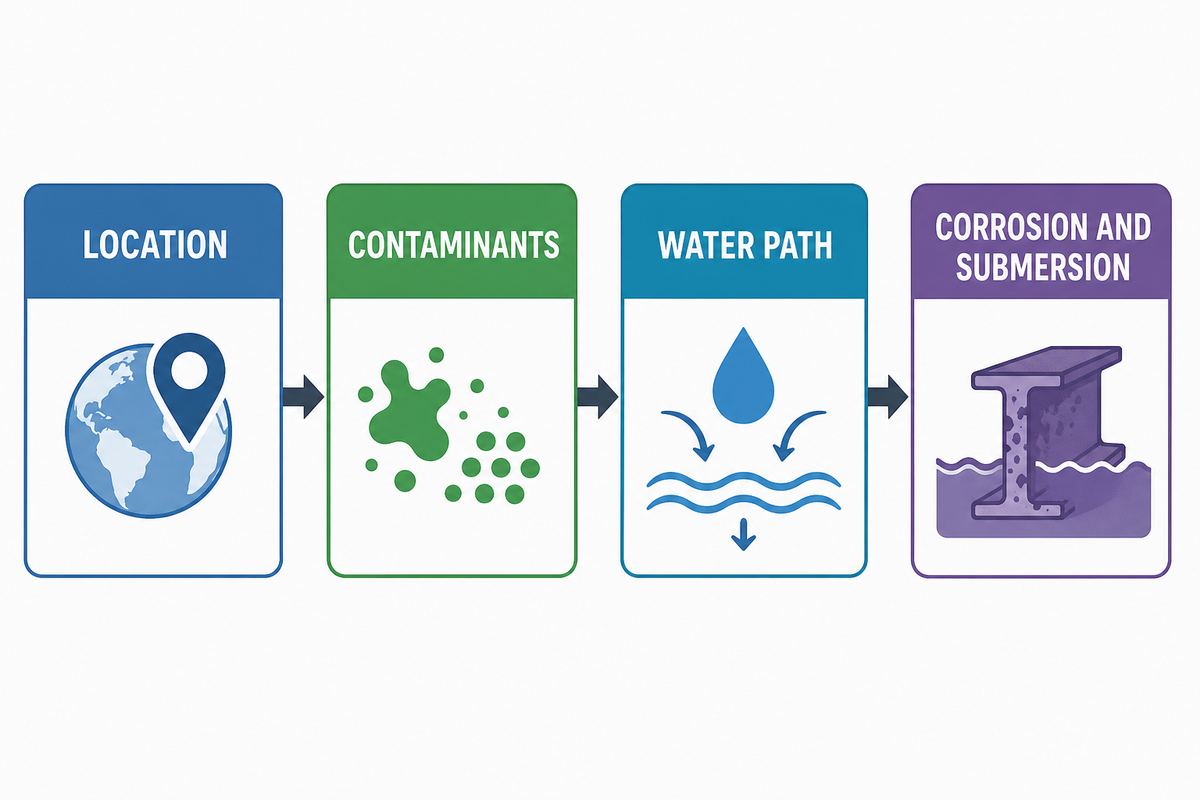

Exposition aux conditions météorologiques et contaminants du processus

Utilisez d'abord l'emplacement pour exclure les choix impossibles ; utilisez le paramètre contaminant pour exclure les options restantes en second. Cet ordre évite deux erreurs fréquentes ; sélection Type 12 en extérieur parce que 12 est numériquement plus grand, ou en sélectionnant Type 3 R à l'intérieur dans un processus poussiéreux parce que c'est également autorisé à l'intérieur.

Considérez quatre travaux hypothétiques Une déconnexion de service extérieur exposée principalement à la pluie qui tombe peut commencer par le type 3 R. Une ligne d'emballage intérieur avec des fibres en suspension dans l'air et des gouttes non corrosives occasionnelles peut commencer par le type 12 Un quai de chargement abrité peut toujours recevoir de la pluie et de la condensation poussées par le vent, de sorte que le toit à lui seul ne règle pas le choix Un site de télécommunications extérieur poussiéreux combine les atouts déterminants d'aucune des deux options et nécessite un examen de l'escalade.

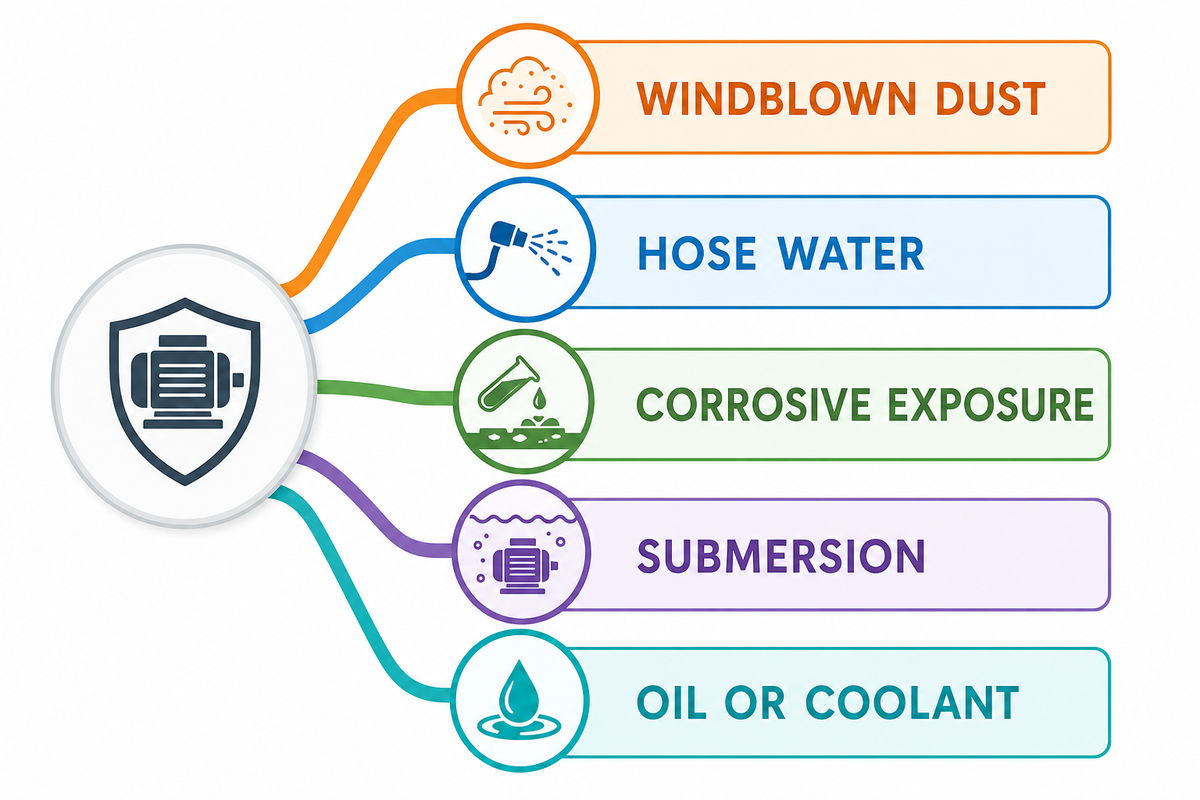

Quand Ni NEMA 3 R ni NEMA 12 ne suffisent

Aucun des deux types n'est tout à fait correct lorsque le site combine la météo extérieure avec de la poussière soufflée par le vent, des éclaboussures ou de l'eau dirigée par des tuyaux, une exposition corrosive ou une submersion. Choisissez le type suivant parmi l'ensemble de dangers documenté plutôt que parmi un réflexe pour en acheter un plus grand nombre.

• poussière soufflée par le vent, combinée à la météo extérieure : faites une comparaison des types dont la table extérieure publique s'adapte aux deux paramètres.
• Éclaboussures ou eau dirigée par le tuyau : faites une comparaison du type 4, puis spécifiez séparément la technique de nettoyage réelle et la pression spécifiée pour le projet.
• exposition corrosive : faites une comparaison du Type 4 X, puis spécifiez séparément à la fois le matériau et la finition.
• Submersion temporaire ou à long terme : faites une comparaison du type 6 ou 6 P et de la portée du test spécifique au modèle.
• Exposition à l'huile ou au liquide de refroidissement à l'intérieur : n'extrapolez pas de l'ancien tableau public de type 12 dans une allégation actuelle de pulvérisation ou de lavage ; vérifiez par recoupement la norme complète et la littérature sur les produits.

Une enceinte NEMA 4, des enceintes NEMA 4 X, NEMA 6 P et NEMA 13 traitent chacune des ajouts différents à l'ensemble de dangers ; il ne s'agit pas d'une chaîne de mise à niveau automatique Un examen NEMA 4 X devient pertinent lorsqu'une protection contre la corrosion est explicitement requise Les enceintes NEMA 1 restent une ligne de base intérieure distincte plutôt qu'un substitut à cet examen météo/processus.

KDST options d'armoires extérieures NEMA 4/IP65 fournir un transfert utile produit-famille lorsque l'examen de l'exposition dépasse le type 3 R. Ce lien démarre une conversation avec le fournisseur ; il n'établit pas l'adéquation à une conception finale sans preuves spécifiques à la page, au modèle et à l'installation. Les acheteurs comparant des types extérieurs plus solides peuvent également examiner les KDST Comparaison NEMA 1, 4 et 4X.

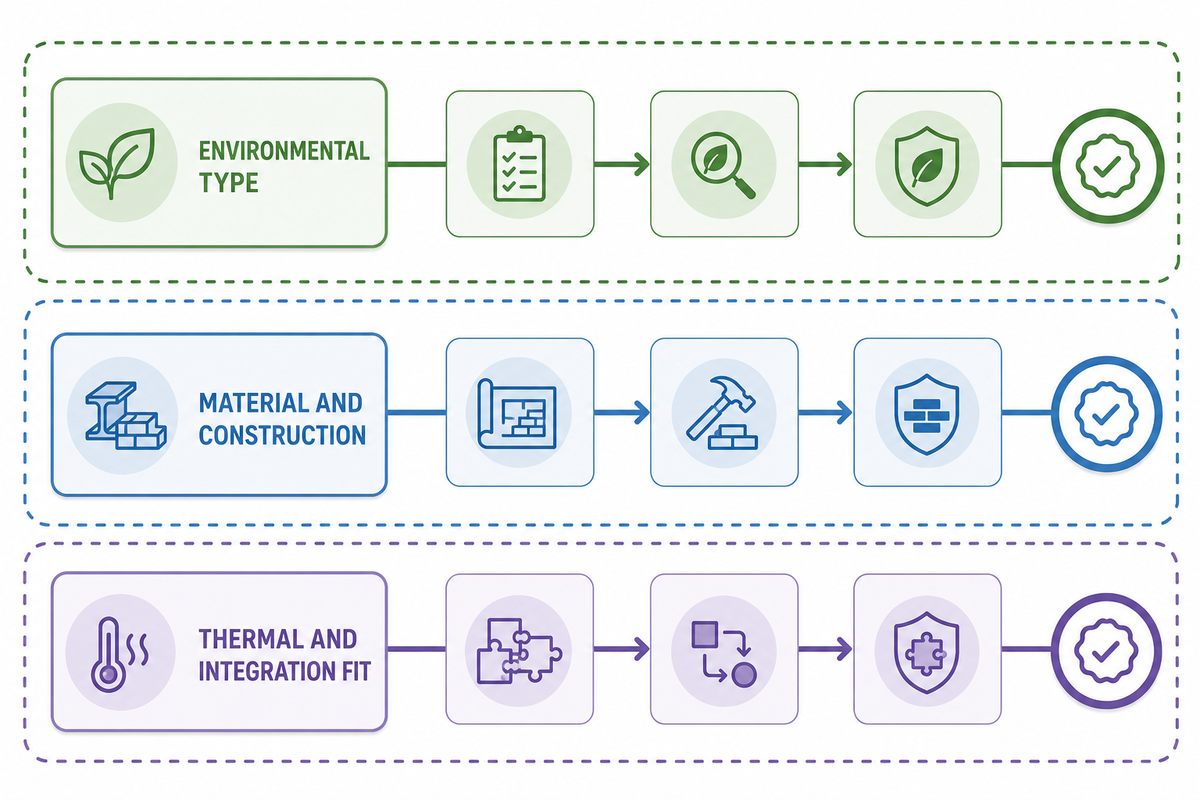

Un type NEMA ne spécifie pas le matériau, la durée de vie de la corrosion ou l'ajustement thermique

Cote ≠ Matériel ≠ Fit thermique. Un Type environnemental répond à une question de protection définie ; il ne choisit pas automatiquement la qualité inoxydable, le système de peinture, la chimie du joint, le rejet de chaleur, les entrées de câble, la disposition, la résistance aux chocs ou la durée de vie Ces décisions restent ouvertes après l'écran Type.

Le bon boîtier pour un environnement industriel doit protéger l'équipement électrique installé tout en respectant les besoins de chaleur, d'accès et de maintenance Les applications intérieures peuvent toujours être exigeantes : un boîtier à poussière scellé qui emprisonne la chaleur autour de l'équipement électronique peut résoudre une exposition et créer un autre problème d'ingénierie.

Spécification publique du NCDOT rend la séparation visible : la section 1408-2 demande le type 3 R, puis ajoute de l'acier inoxydable, des brides de montage externes, un bouclier anti-goutte, un panneau arrière et une porte à charnière continue. Le type n'a pas fourni ces détails de construction. Un Aperçu des spécifications Automation World de la même manière, il dénonce les contraintes de température, d’exposition aux ultraviolets, de produits chimiques, de corrosion, de compatibilité, d’accès, de matériaux et mécaniques.

KDST publie support de conception technique d'enceinte et options de boîtier électrique en acier inoxydable. Traitez-les comme un service de première partie et une portée de produit ; demander des preuves pour le modèle et l’application spécifiques plutôt que de déduire un résultat universel.

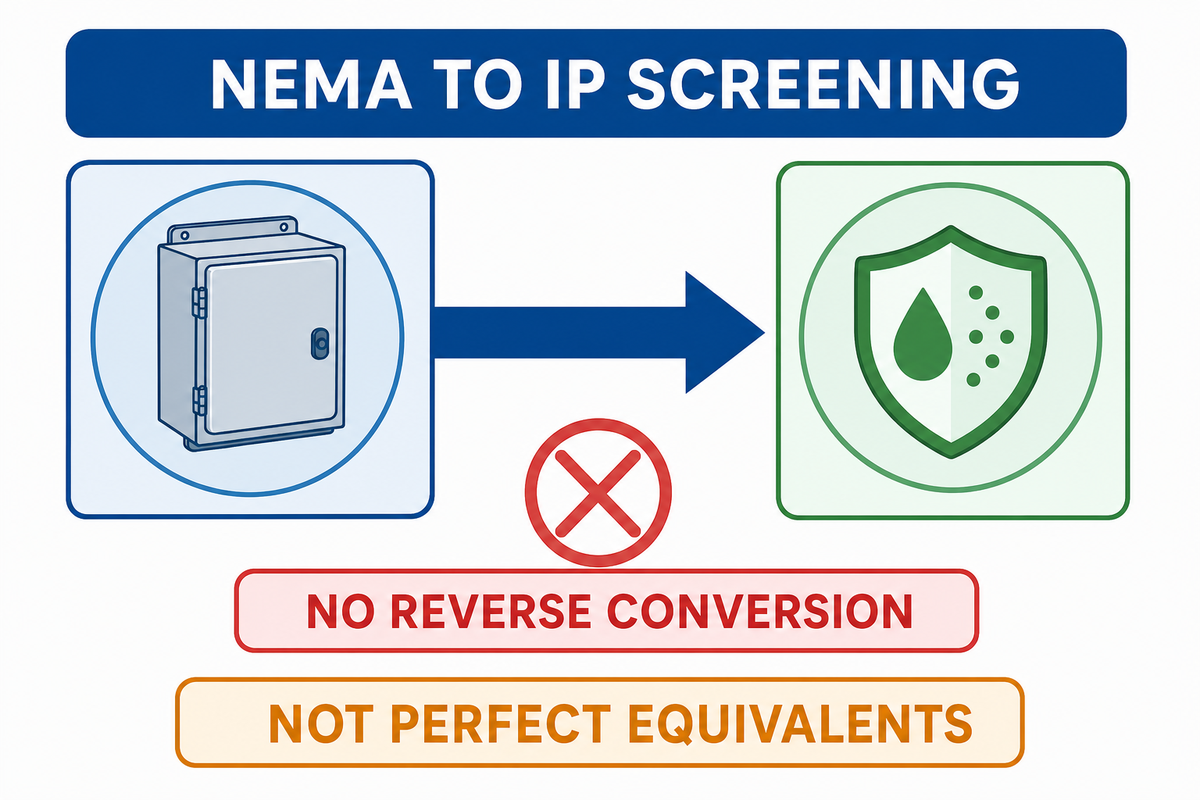

NEMA vs IP : utilisez les tableaux comparatifs avec soin

Utilisée avec soin, une table de comparaison NEMA-IP est une aide au criblage, et non une conversion exacte Le guide public de NEMA explique que son système de boîtiers prend en compte des conditions au-delà du code d'entrée CEI, y compris des questions telles que la corrosion, le givrage externe et les effets huile/liquide de refroidissement. Il prévient explicitement que le tableau ne peut pas être utilisé pour convertir une classification IP CEI en type NEMA.

En conséquence, “IP65 est égal à NEMA 4” ou “ce numéro IP prouve que le type 12” est trop large sans les affirmations documentées du modèle Enregistrez les deux désignations requises lorsqu'un projet utilise les deux, puis vérifiez chacune par rapport à ses propres preuves de test/liste. KDST Comparaison des cotes NEMA et IP fournit un contexte supplémentaire, mais la même limite de non-équivalence demeure.

Dans les discussions IP, “ of solid particles” décrit seulement une partie du travail Équipement électrique et électronique, l'équipement à l'intérieur de l'enceinte, et toute enceinte pour les commandes électriques ont encore besoin des preuves environnementales et d'installation que le code IP seul ne fournit pas.

Existe-t-il des équivalents IP pour NEMA 3 R ou NEMA 12 ?

Les références de comparaison IP existent, mais pas en tant qu'équivalents bidirectionnels parfaits Consulter et utiliser des tableaux de comparaison tels que ceux comparant NEMA à IP uniquement dans le sens et selon la portée fournis par la source des tableaux Ne commencez pas par indiquer un numéro IP et conclure une classification de type NEMA sans référence aux allégations du fabricant qui ont rendu compte des deux types de conditions pertinents.

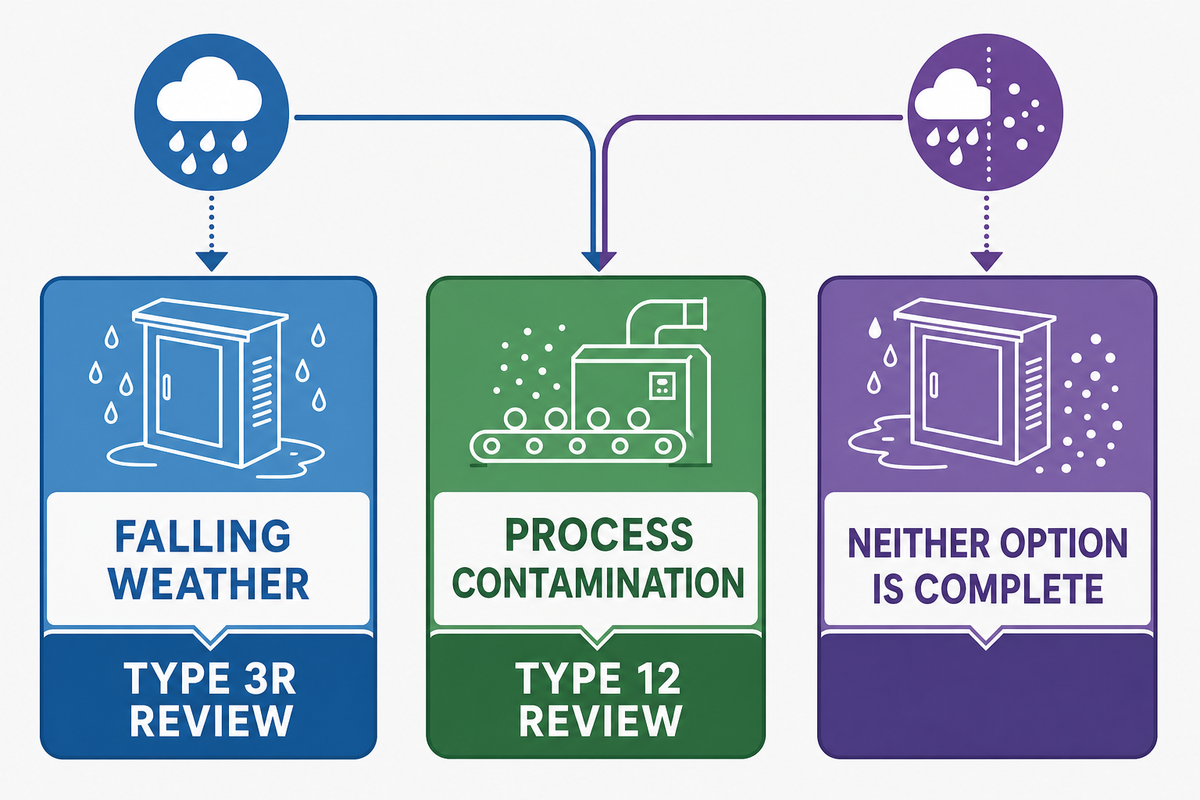

Utilisez le MétéoProcess Exposure Split

Le MétéoProcess Exposure Split empêche un travail à risque mixte de disparaître à l'intérieur d'un raccourci intérieur/extérieur Mettez le temps qui tombe sur un axe et les poussières/liquides transportés par le processus sur l'autre Deux coins extrêmes pointent vers Type 3 R ou Type 12; le coin mixte indique à l'acheteur de s'arrêter et de comparer un autre type.

Pour choisir la bonne enceinte, confirmez que l'enceinte est adaptée aux dangers nommés plutôt que d'appeler une option la meilleure enceinte. Si vous avez besoin d'une enceinte pour votre site spécifique, cette division indique quelle enceinte peut être utilisée et quand utiliser la documentation NEMA pour une vérification finale. Aucune enceinte n’est préférable sans ce contexte, même lorsque les acheteurs comparent les deux notes.

Avec l'environnement verrouillé à un point de départ, exécutez la vérification à trois couches discutée ci-dessus de la section précédente Chacun (le type, le système de matériaux, le package thermique/d'intégration) nécessite sa propre forme de preuve d'acceptation.

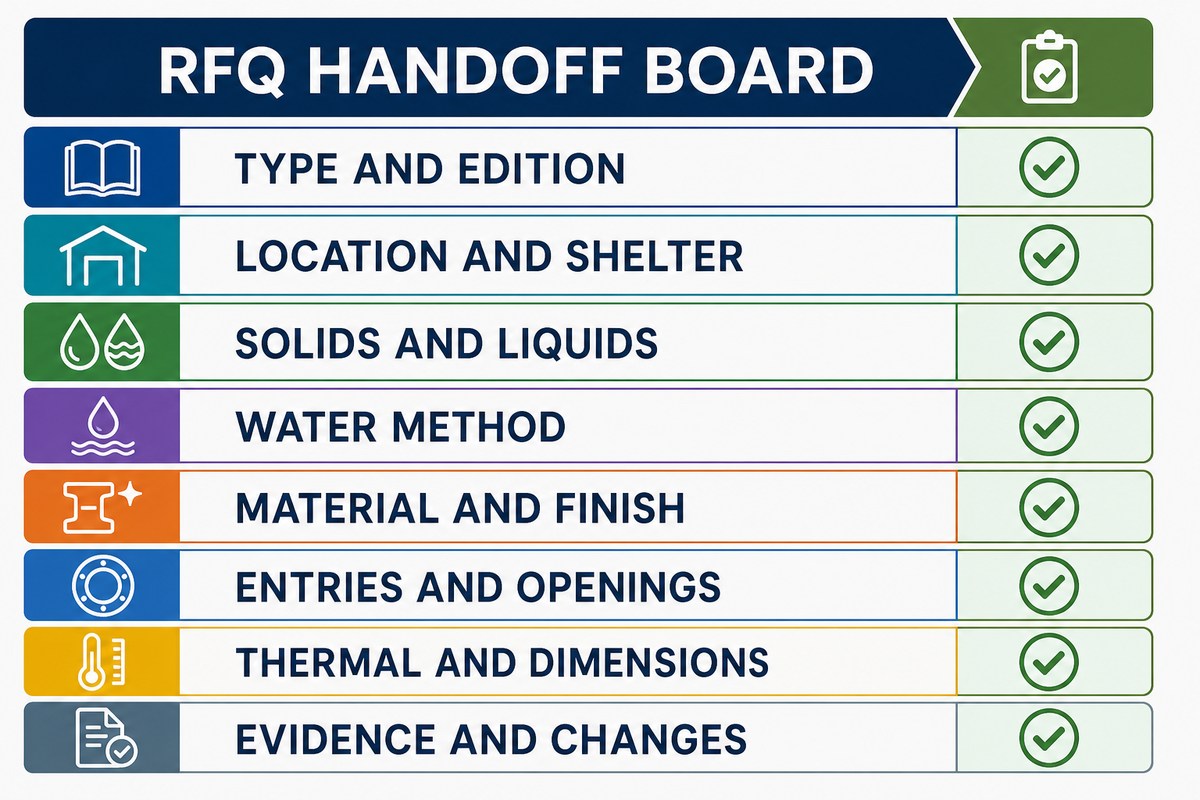

Que mettre dans le RFQ

Une demande de clôture utile fait plus que nommer des“NEMA 3 R” ou “NEMA 12.” Les spécifications publiques montrent le modèle : énoncer l'exigence environnementale, puis demander les détails de construction, les données sur le produit, les cotes et les enregistrements de vérification Copiez le composant à huit rangs suivant dans la RFQ, puis ajoutez les deux vérifications de libération immédiatement en dessous.

1. Vérification de libération 9, autorité : enregistrez qui accepte la note, la liste, l'édition de code et la décision d'emplacement dangereux.
2. Vérification de libération 10, configuration installée : vérifiez que les entrées, fermetures, accessoires, dispositifs de refroidissement et modifications de champ correspondent aux documents approuvés.

Le public de KDST assistance en matière de certifications et de normes page peut aider à encadrer la conversation du document Il ne doit pas être lu comme une preuve que chaque produit détient chaque marque ; demander l'enregistrement spécifique requis pour le modèle cité.

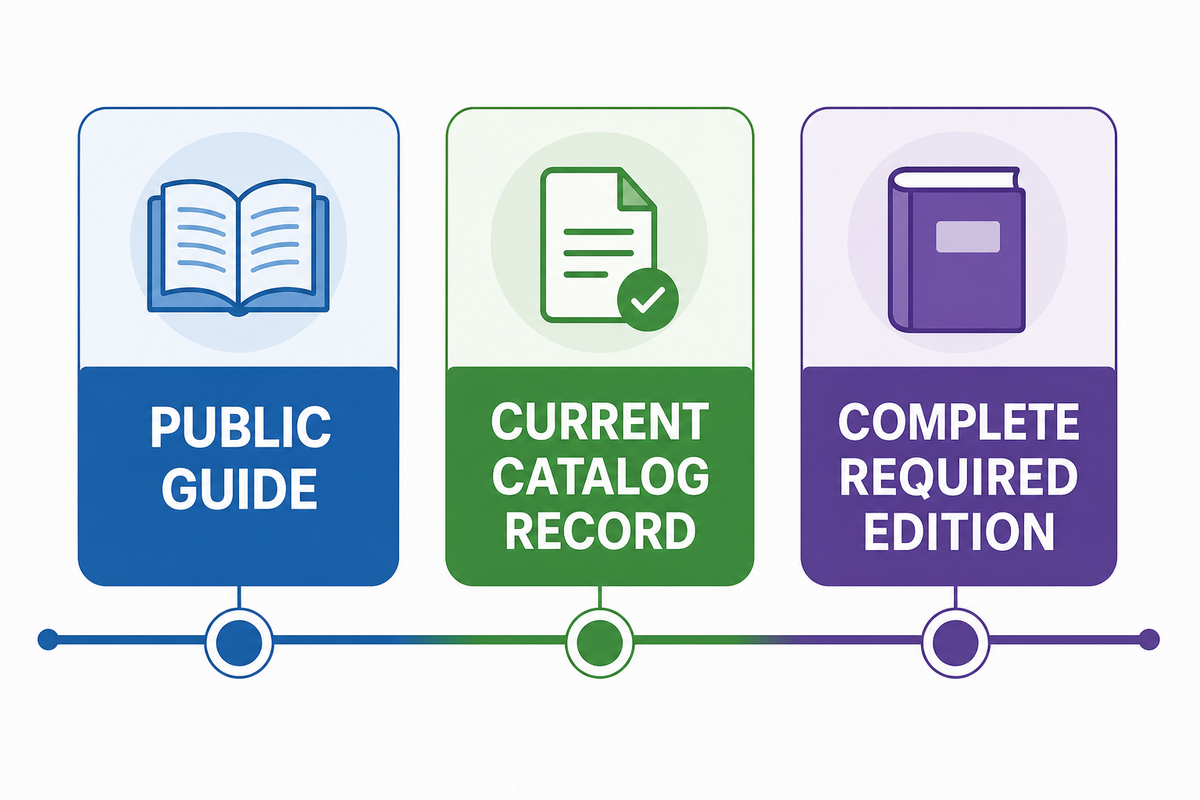

Intérêt croissant en matière de recherche ? Vérifiez la note, l'édition et la configuration installée

La série de 12 mois en cours de DataForSEO classe la requête de comparaison exacte comme étant en hausse et estime 140 recherches mensuelles Le mouvement de recherche est un signal d'intérêt directionnel, et non une preuve de croissance du marché des enceintes ou une modification des définitions NEMA Les recherches connexes incluent les spécifications“NEMA 3 R vs NEMA 12,”“NEMA 12 vs NEMA 4,” et “NEMA 3 R vs NEMA 4.”

Le phrasé de recherche inclut également “NEMA 12 vs NEMA 3 R,” “NEMA 12 rating,” “what's the difference,” et “key differences.” Ces courtes requêtes décrivent la tâche de comparaison ; elles ne remplacent pas la preuve condition par condition.

La distinction importe parce que le guide NEMA librement accessible utilisé ici est daté de 2005 et pointe vers NEMA 250-2003 pour plus de détails Un live Le dossier du catalogue ANSI identifie ANSI/NEMA EN 10250-2024, Boîtiers pour équipements électriques (1 000 volts maximum), [TRADUCTION], comme le plus récent enregistrement ; la page du catalogue ne fournit pas le texte standard complet Le Plan de normes NEMA 2026 ne l'a pas répertorié comme un projet actif lors de son examen, mais l'absence de ce plan ne peut pas prouver qu'aucune exigence d'interprétation ou de projet n'a changé Mettre l'édition complète et les preuves de modèle requises dans la RFQ au lieu de transformer le mouvement de recherche en une histoire de normes.
