Gabinete eléctrico interior: guía de selección, materiales y tipos de NEMA

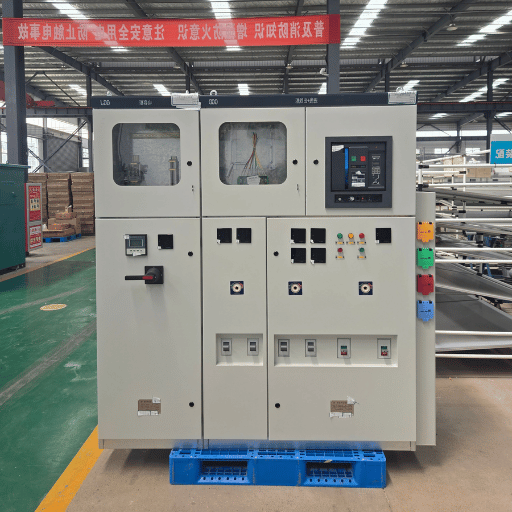

Cómo elegir un gabinete eléctrico interior para su aplicación

La decisión de especificar el mejor gabinete eléctrico interior es una de las más importantes que hará su proyecto. Su elección en cualquier gabinete que especifique afecta el nivel de protección de sus componentes eléctricos cada segundo de la vida útil del sistema contra polvo, humedad, contacto accidental y exposiciones a ambientes hostiles. Todo, desde las luces LED hasta el equipo de procesamiento de líquidos de su sistema, puede fallar prematuramente debido a que se seleccionó el gabinete incorrecto.

Le ayudaremos a comprender las clasificaciones de NEMA, las especificaciones de materiales, las dimensiones genéricas, los estilos y orientaciones de montaje, y comenzaremos una guía para seleccionar el gabinete definitivo para su entorno interior único.

¿qué es un gabinete eléctrico interior?

Un gabinete eléctrico interior es un tipo de carcasa protectora (un gabinete de metal, fibra de vidrio u otro) en el que el cableado eléctrico, los controles y los equipos electrónicos están protegidos de los desechos ambientales, los daños mecánicos y las miradas indiscretas en un sistema interior instalado. Los gabinetes son la primera línea de defensa para cualquier cosa, desde un simple disyuntor derivado hasta un elaborado controlador de automatización;

Las clasificaciones de tipos de gabinetes y los niveles de protección provienen del Asociación Nacional de Fabricantes Eléctricos (NEMA), según la norma NEMA 250-2020. NEMA 250 define el nivel de protección que proporcionará un gabinete contra diversos peligros como caída de suciedad, polvo, humedad, filtración de aceite y material corrosivo. Cualquier gabinete de gabinete eléctrico interior debe tener una clasificación NEMA en relación con las condiciones ambientales en las que está instalado.

Los gabinetes eléctricos interiores aparecen en muchos entornos interiores:

• salas de control HVAC controladores programables, relés y variadores de frecuencia utilizados para controlar el aire acondicionado de un edificio
• Varios paneles de automatización industrial (PLC, módulos de E/S, interfaces HMI) diseñados para su uso en entornos de fábrica
• Distribución de energía dentro del centro de datos -conmutadores de protección, PDU, hardware de monitoreo de equipos en salas de servidores
• Salas eléctricas de edificios comerciales ñu que albergan paneles de circuitos derivados, equipos de medición e interruptores de transferencia

Diseñado para centros de datos y aplicaciones de telecomunicaciones en las que el subrack se utiliza comúnmente como recinto maestro, gabinetes como el KDST Gabinete para bastidor de servidores IP40 están destinados específicamente a gabinetes interiores que están preinstalados con administración de cables, los mejores electrodomésticos y, en el caso del IP40, ventilación térmica. Los planes de equipos KDST cumplen con los criterios de rack ANSI/EIA-310 de 19 pulgadas, lo que permite la integración con todos los equipos de montaje en rack estándar de la industria.

No importa cuál sea la aplicación, ya sea una simple caja de conexiones para sujetar empalmes o un gabinete montado en el piso de altura completa para un centro de control de motores, el gabinete debe ser adecuado para el entorno, el equipo y los códigos de seguridad.

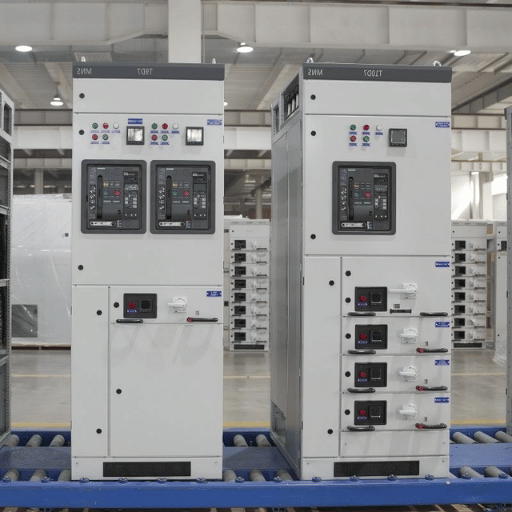

Calificaciones NEMA para gabinetes eléctricos interiores

Las clasificaciones NEMA son la principal especificación utilizada en Norteamérica para gabinetes eléctricos interiores y exteriores. Cada clasificación describe los tipos de peligros ambientales contra los que proporciona protección un gabinete. Para uso en interiores, las 3 clasificaciones especificadas con mayor frecuencia son NEMA Tipo 1, NEMA Tipo 12 y NEMA Tipo 4X.

Cada uno proporciona un nivel diferente de protección.

Un recinto NEMA 1 tiene niveles mínimos de protección; sólo es adecuado para su uso en ambientes secos y limpios, como salas eléctricas. Está clasificado para evitar el contacto con componentes activos por parte de personal no deseado y para evitar la entrada de escombros que caen, pero no ofrece protección contra la infiltración de polvo o humedad en el aire. NEMA 1 tiene una clasificación IP de 20, sin protección contra el agua ni contra objetos superiores a 12,5 mm.

NEMA Tipo 12 es la clasificación de dispositivo más utilizada para entornos interiores industriales. Proporciona juntas perimetrales completas y una construcción de gabinete eléctrico sellado para evitar la circulación de polvo, pelusa, partículas y goteos o salpicaduras ligeras de líquidos no corrosivos. La mayoría de los gabinetes eléctricos de acero montados en entornos de fábrica tienen clasificación NEMA 12.

Para lavados en interiores o ambientes plagados de químicos, la protección NEMA Tipo 4X es la disposición estándar. Los gabinetes con clasificación NEMA 4X se pueden especificar para aplicaciones en interiores o exteriores.

Un recordatorio clave: las calificaciones NEMA no son intercambiables con las calificaciones IP. Como se explica en el Guía comparativa de calificaciones NEMA versus IP, las clasificaciones NEMA se extienden mucho más allá de las protecciones comunes contra el polvo y el agua que ofrecen los códigos IP. La edad de la junta, la resistencia a la corrosión, la protección contra inmersión en aceite y las cualidades de deshielo se prueban bajo el sistema NEMA y no se incluyen en el sistema IP. Un gabinete probado para IP66 no cumple automáticamente con NEMA 4X. Para un Gabinete interior con clasificación IP40, la coincidencia más cercana sería directamente entre NEMA 1 y NEMA 12, dependiendo de los detalles de la construcción

Materiales del gabinete « Acero al carbono versus acero inoxidable versus fibra de vidrio

La selección del material del gabinete eléctrico afecta la resistencia, el peso, la influencia del producto en ambientes operativos fríos o calientes, la susceptibilidad a la corrosión, la facilidad de mecanizado y el costo. A continuación se distinguen cuatro opciones estándar: acero al carbono laminado en frío, acero inoxidable 304, acero inoxidable 316L y fibra de vidrio (GRP, FRP, GRP).

✔ Cerramientos de Acero « Ventajas

• La mejor resistencia general y resistencia al impacto de las opciones de cerramiento comunes
• Más económico y fácil de personalizar para adaptarse a aplicaciones irregulares
• Disipación de calor pasiva superior debido a la alta conductividad térmica (50 W/m K para CRS)
• Certificado de lavado y condición corrosiva
• Innately ofrece blindaje EMI/RFI para los paneles de control alojados en su interior

✔ Carcasas de Fibra de Vidrio (FRP) « Ventajas

• La más ligera de las opciones de carcasa más comunes es 75-78% más ligera (densidad de 1,8-2,0 g/cm frente a 7,85-8,0 g/cm)
• Corrosión inmune debido a una barrera de óxido natural (no se necesita recubrimiento, no hay efectos del óxido)
• No conductor, eliminando riesgos de falla a tierra a través del cuerpo del recinto
• Las cualidades de transferencia de calor excelentes (0,3 W/m K) o deficientes (0,43-0,49 W/m K) actúan eficazmente como aislante térmico dependiendo del entorno local

Un esquema de selección práctico se mueve según tres parámetros individuales: patrón de exposición al cloruro específico del proyecto (entre acero al carbono, acero inoxidable y refuerzo de GRP en entornos agresivos, o pintura para la opción menos costosa), requisito de fuerza de carga (elimina la fibra de vidrio para niveles de impacto altos). ubicaciones de fuerza) y presupuesto de gastos del proyecto (punto de costo de 1 para acero al carbono con pintura, a 3-4 para acero inoxidable de 316 L). Enfatizar cada uno a su vez evita el baño de oro, ya que los gabinetes pintados de acero al carbono en aplicaciones similares darán como resultado el mismo rendimiento.

Tamaños, configuraciones y accesorios estándar

Hay muchos gabinetes eléctricos interiores de tamaño estándar disponibles. El tamaño del gabinete necesario debe considerar no solo el tamaño de los componentes de instrumentación actuales, sino también las necesidades planificadas de cableado, térmicas y de infraestructura.

Pentru gabinetes de montaje en rack, Gabinetes para rack de servidores KDST cumpla con los estándares ANSI/EIA-310 de 19 pulgadas de ancho para anchos de montaje en rack para compatibilidad directa con interruptores, paneles de conexión y servidores con fuentes de alimentación de todas las series de equipos principales

Accesorios comunes

Si bien el gabinete en sí puede parecer pequeño, el diseño interno y los accesorios pueden ser complejos. algunas opciones estándar incluyen:

• Los subpaneles y las placas traseras proporcionan superficies de montaje planas, hechas con mayor frecuencia de acero pintado de 14 ga o 12 ga.
• Los rieles DIN (sombrero de copa de 35 mm) proporcionan un sistema de montaje rápido para disyuntores, tiras de terminales y relés
• Los conductos de alambre, los prensaestopas, los agarres para cables y los alivio de tensión organizan los recorridos de cableado de campo
• Los ventiladores filtrados, las placas de enfriamiento ventiladas, los refrigeradores termoeléctricos o las unidades de CA cerradas eliminan el calor de los componentes densos en energía.
• Los herrajes de bloqueo de puertas incluyen refuerzo continuo o de bisagra, puertas con pines extraíbles, pestillos y sujetadores de un cuarto de vuelta o de barra de bloqueo.
• Los accesorios de seguridad incluyen: espacios en blanco para interruptores de puertas, hasps para candados, kits de conexión a tierra, kits de ventanas

Opciones de montaje « Montaje en pared, soporte libre y montaje en piso

La determinación del método para montar un gabinete eléctrico interior está influenciada por la carga estimada (kg o lb), el espacio disponible, las consideraciones de acceso y las limitaciones estructurales del edificio. Los métodos más populares se enumeran aquí.

Los gabinetes de montaje en pared son comunes para paneles de control más pequeños y cableado de circuitos derivados. Están convenientemente ubicados a una altura accesible pero dependen de la estructura de la pared para su soporte. Las paredes con montantes de madera tienen potenciales de carga más bajos que las paredes con montantes de acero o de bloques.

Los gabinetes independientes se colocan sobre su propio marco base y se anclan al piso con concreto o pernos de cierre. Son populares para grandes proyectos de automatización, gabinetes de salas de servidores y centros de control de motores. Por lo general, permiten nivelación y montajes de ruedas.

Los gabinetes de montaje en piso (o pedestal) se colocan sobre una placa base con estructura de acero soldada al gabinete. Los pedestals se utilizan en subestaciones y lugares húmedos y generalmente se elevan entre 4 y 12 pulgadas del piso.

Cómo seleccionar el gabinete interior adecuado para su aplicación

Designar el gabinete eléctrico interior correcto requiere un método sistemático. Si bien puede resultar tentador tomar atajos, los pasos faltantes probablemente resulten en un diseño insuficiente (un riesgo para la seguridad) o un diseño excesivo (lo que agrega un costo excesivo del proyecto). Este proceso de seis pasos lo guía a través de todos los puntos de decisión:

Lista de verificación de selección de 6 pasos

1. Identificar la condición de instalación. ¿Está seco este interior (oficina, centro de datos), polvoriento interior (almacén, fábrica) o lavado interior (farmacéutico, procesamiento de alimentos)? La determinación adecuada establece el nivel inicial de protección del recinto.
2. Establezca la clasificación de gabinete NEMA/IP. Aplicando el entorno identificado anteriormente al tipo NEMA adecuado Tipo 1 (limpio/seco), Tipo 12 (polvoriento/industrial), Tipo 4X (lavado/corrosivo). En caso de duda, especifique una clasificación de gabinete más alta.
3. Seleccione el material del gabinete según el potencial de corrosión y las necesidades de temperatura. Utilice acero al carbono para paneles interiores cotidianos, acero inoxidable 304 para corrosión media, acero inoxidable 316L para ambientes de cloruro/aire marino, fibra de vidrio para aislamiento eléctrico alto/áreas no conductoras o de alta corrosión.
4. Determine el volumen interior disponible. Sumando la medida de todos los componentes, luego agregando 25 30% para permitir el radio de curvatura del cable, el flujo de aire, la ventilación y la expansión.
5. Identificar el método de montaje. Soporte de pared para equipos que pesen menos de 50 kg, independiente para gabinetes grandes o soporte de piso para uso en sistemas montados. Confirme que la estructura de soporte sea suficiente para carga y vibración.
6. Realizar una verificación final. UL 508A las normas se aplican a cualquier panel de control industrial (hasta 1000 V). Cálculos de llenado de gabinetes de cableado según el artículo 312 de NEC. Conexión a tierra adecuada según el artículo 250 de NEC. Complete todos los trámites de certificación para la revisión final oficial por parte de la AHJ.

Esta sencilla lista de verificación maestra garantiza que tendrá un gabinete que protege el equipo, satisface el código, se ajusta a su pared y cumple con el presupuesto. Cuando se necesitan modificaciones y configuraciones de gabinetes especiales 'dimensiones personalizadas específicas, colocación de bisagras de conveinancia, integración de administración de energía/térmica, acabados especiales 'trabajar directamente con el fabricante de gabinetes y el proveedor de paneles ahorrará costosas reparaciones del proyecto.
