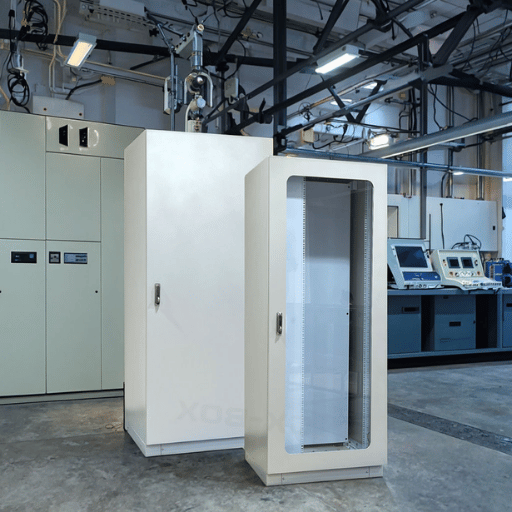

Tủ Thiết Bị Viễn Thông Trong Nhà: Những Điều Kỹ Sư Cần Biết Trước Khi Chỉ Định
Thông số kỹ thuật nhanh Tủ thiết bị viễn thông trong nhà quis
| Tham s | Giá trị |
|---|---|
| Chiều rộng Rack Tiêu chuẩn | 19 inch (48²,6 mm) cho mỗi EIA-310-D |
| Đơn vị Rack phổ biến | 6U, 12U, 22U, 42U |
| Xếp hạng IP trong nhà điển hình | IP20 - IP40 |
| NEMA tương đương trong nhà | NEMA 1 (cơ bản) / NEMA 12 (chặt bụi) |
| Nhiệt độ đầu vào được đề xuất của ASHRAE | 18–27°C (64–81°F) |
| Độ ẩm khuyến nghị của ASHRAE | Điểm sương −9 °C đến 15 °C, ≤60% RH |
| Vật liệu thông thường | Thép cán nguội (SPCC), thép mạ kẽm, tấm nhôm |
| Các loại gắn kết | Đứng trên sàn, treo tường, gắn góc |
Chọn lựa chọn phù hợp cho bên trong tủ đứng thiết bị viễn thông là một trong những lựa chọn mua sắm cảm thấy đơn giản cho đến khi bạn ngồi xuống với hóa đơn vận chuyển và nhận ra đơn vị gắn giá 42U của bạn sâu đến mức chặn lối thoát hiểm, hoặc vỏ bọc NEMA 1 của bạn rẻ đến mức nó phủ lên tất cả các cổng chuyển đổi trong ba tháng bằng bụi nhà máy. hướng dẫn này đưa bạn qua các lựa chọn kỹ thuật làm cho một thông số kỹ thuật tủ hoạt động và một thông số kỹ thuật tủ gây đau đầu: tiêu chuẩn giá đỡ, xếp hạng bảo vệ, tản nhiệt, lối vào cáp, biện pháp bảo mật. cho dù bạn đang cài đặt một tủ quần áo viễn thông mới hoặc nâng cấp các thùng cũ trong phòng mạng chuyển mạch, bài viết này giúp bạn chỉ định giải pháp phù hợp để bạn không phải chỉ định lại sau này.

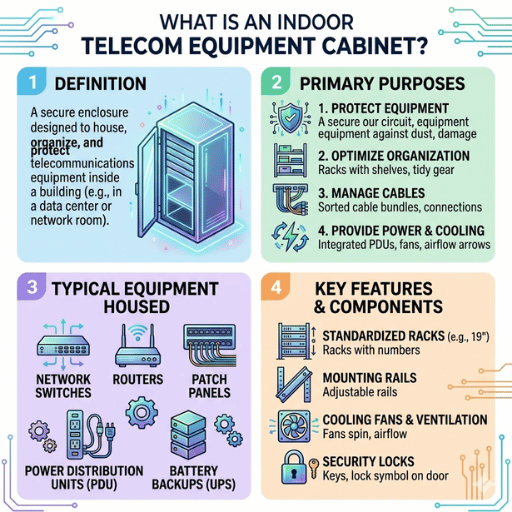

Tủ Thiết Bị Viễn Thông Trong Nhà Là Gì?
Định nghĩa: Tủ thiết bị viễn thông là một môi trường có thể khóa, bao bọc hoàn toàn để chứa và tổ chức các thiết bị viễn thông -công tắc, bộ định tuyến, bảng vá lỗi, vỏ sò sợi, bộ phân phối điện -bên trong một môi trường được kiểm soát như phòng máy chủ, tủ viễn thông hoặc phòng mạng văn phòng.
Mỗi tiêu chuẩn công nghiệp tủ thiết bị viễn thông trong nhà bạn sẽ tìm thấy trong cuộc sống thực theo EIA-310-D. Tiêu chuẩn này xác định Giá đỡ 19 inch không gian: rộng 483 mm đo từ ray lắp đến ray lắp với đơn vị (U) cao tiêu chuẩn 44,45 mm. Tiêu chuẩn này vẫn tồn tại từ năm 1965 vì gần như mọi vật phẩm gắn trên giá đỡ -lớn hoặc nhỏ - đều có cùng kích thước.
Tủ viễn thông trong nhà rơi vào ba loại gắn kết chính:
- Tủ đứng sàn có chiều cao đầy đủ (42U) là những con ngựa thồ của phòng viễn thông chuyên dụng và trung tâm dữ liệu. kích thước tối đa là 600 đến 800 mm rộng 800 đến 1200 mm sâu. chúng hỗ trợ tải nặng nhất và cho phép cấu hình linh hoạt nhất.
- Tủ treo tường (6U-22U) được sử dụng tốt nhất khi không gian sàn chật hẹp trên các cơ sở -địa điểm bán lẻ, văn phòng chi nhánh và phòng mạng văn phòng.Chúng đu ra khỏi tường để cho phép truy cập vào thiết bị và đầu cáp.
- Tủ góc-mount phù hợp với các điểm chết hình tam giác trong hành lang và hành lang.Chúng phổ biến nhất trong các tòa nhà khuôn viên thương mại và khách sạn khi không gian ở mức cao.
Mọi thành phần của ĐTM-310-D, từ đường ray phụ kiện có thể khóa đến lỗ thông gió, được thiết kế để làm cho bất kỳ giá đỡ 19 inch nào vừa với bất kỳ vỏ bọc nào của nhà sản xuất: một tính năng tương tác cho tất cả các thiết bị viễn thông.
Điểm chính cần nhớ: Đối với thiết bị viễn thông được hỗ trợ, kèm theo, hãy chọn cấu trúc lắp đặt phù hợp -đứng tự do, gắn tường hoặc gắn góc - sau đó chọn chiều cao phù hợp cho phòng của bạn.

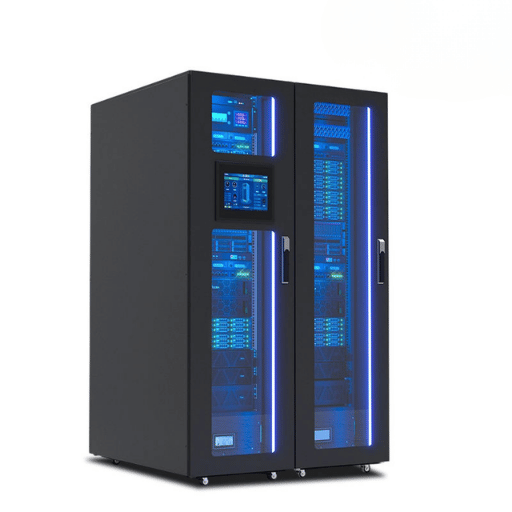

Giá đỡ viễn thông so với tủ ine Cái nào phù hợp với việc triển khai trong nhà của bạn?
Trong khi các nhà cung cấp thường đề cập đến “‘racks’, “marinas” và “cabinets” là những thứ khác nhau, rằng mỗi người có lợi ích cụ thể khác nhau và sự đánh đổi, không ai trong số các giá mở thực sự chặn cửa, tăng mối quan tâm hoặc giảm bảo mật như các giá mở. tùy thuộc vào bạn để đảm bảo những kẻ xâm nhập tiềm năng sẽ phải mở một cánh cửa bị khóa để lấy khóa mã hóa, mã nguồn hoặc các ứng dụng quan trọng của bạn.
| Tính năng | Mở Rack (2-bài / 4-bài) | Tủ Kèm |
|---|---|---|
| Độ sâu | 7–31 in (2-post: 7 in, 4-post: 24–31 in) | 24–47 vào |
| Trọng lượng Công suất | 200–800 lb (4 trụ lên tới 2.500 lb) | 800 -3.000 lb |
| Luồng khí | Không hạn chế (mở ở tất cả các bên) | Được quản lý (quạt, bảng trống, đường dẫn có hướng) |
| Bảo mật | Không có (mở) /chỉ chu vi cơ bản | Cửa khóa + tấm bên |
| che chắn EMI | Không có | Có sẵn (xây dựng bằng thép) |
| Tốt nhất cho | Phòng máy chủ chuyên dụng có quyền truy cập được kiểm soát | Cơ sở vật chất dùng chung, tủ viễn thông, trang web cạnh |
Một giá mở trong một khu vực bán công cộng là một mối quan tâm an ninh ngay lập tức. bất kỳ du khách không có quyền truy cập sẽ có thể cắm ngón tay của họ vào mặt sau của chuyển đổi hoặc router của bạn, hoặc đi bộ và nhổ ra các cáp liên kết thân cây L2 kết nối với lõi của bạn. bất kỳ phòng mạng có thể truy cập để làm sạch nhân viên, xây dựng chất tẩy rửa hoặc người qua đường-by yêu cầu ở mức tối thiểu có thể khóa, bên trong cửa tủ gắn kết.
Từ kinh nghiệm thực địa: đối với các phòng máy chủ chuyên dụng có quyền truy cập được kiểm soát, giá đỡ 4 trụ mở rẻ nhất hoạt động tốt cho hầu hết các thiết bị chuyển mạch như Cisco Nexus 9000 hoặc dòng Juniper QFX nơi bạn không cần hạn chế luồng không khí từ trước ra sau. nếu bạn có phòng thí nghiệm hoặc phòng dữ liệu dùng chung, a Tủ trong nhà NEMA 1/IP40 cung cấp bảo vệ vỏ có thể khóa với kỹ thuật không quá mức cần thiết. Giá đỡ 2 trụ vẫn là tùy chọn nâng cấp mặc định cho các tấm vá có trọng lượng nhẹ và vỏ phân phối sợi trong tủ viễn thông từ xa có chu vi phòng được bảo đảm.
Takeaways chính: Phòng máy chủ chuyên dụng với quyền truy cập được kiểm soát có thể sử dụng giá đỡ mở rẻ tiền trong hầu hết các trường hợp tiết kiệm tiền và đảm bảo luồng không khí không bị hạn chế. bất kỳ bao vây trong nhà yêu cầu truy cập vật lý bởi nhân viên không kỹ thuật sẽ yêu cầu một bao vây được thiết kế chuyên nghiệp và kín.

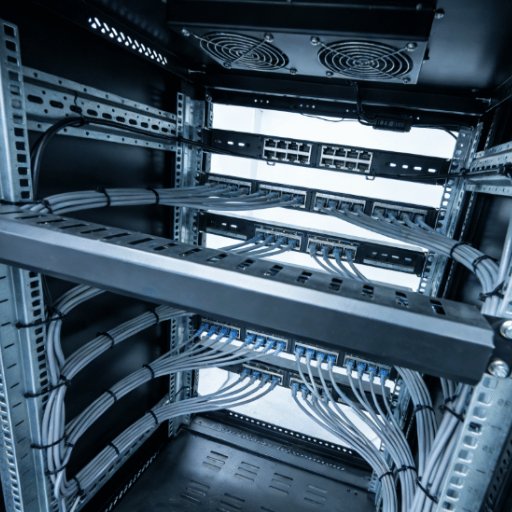

Hiểu NEMA và IP Ratings cho tủ trong nhà
Xếp hạng bảo vệ chi phối những gì vỏ thiết bị mạng trong nhà có thể chịu đựng được. Nhận sai này và bạn có thể chi tiêu quá mức cho bảo vệ không cần thiết, hoặc – tệ hơn – xem các hạt và độ ẩm len lỏi vào thủ công của bạn và bẻ bánh răng. Hai xếp hạng độc lập có liên quan đến vỏ thiết bị trong nhà: NEMA (Bắc Mỹ) và IP (quốc tế).
| Đánh giá | Cấp độ bảo vệ | Trường hợp sử dụng trong nhà |
|---|---|---|
| NEMA 1 / IP20 | Bụi bẩn rơi xuống, vô tình tiếp xúc với các bộ phận sống | Phòng viễn thông văn phòng tổng hợp |
| NEMA 12/IP54 | Bụi tuần hoàn, nước nhỏ giọt, dầu không ăn mòn | Phòng điều khiển công nghiệp, sàn nhà xưởng |
| NEMA 4/IP65–66 | Nước hướng vòi, mưa gió thổi | KHÔNG cần thiết trong nhà (chi tiêu quá mức) |
📐 Ghi chú Kỹ thuật
Xếp hạng NEMA và IP tương đương KHÔNG hoán đổi cho nhau – thậm chí NEMA 1 = IP20 cung cấp bảo vệ quá mức cần thiết. NEMA 1 bảo vệ chống lại các vật thể vật lý lớn hơn 12mm như ngón tay và dụng cụ của bạn, trong khi IP20 ngăn chặn các vật thể nhỏ tới 1mm vượt qua khoảng cách như dây. Don't chỉ định NEMA 1 IP40 khi bạn thực sự cần IP551mm cho bụi, điều đó sẽ ăn mòn sớm thiết bị của bạn. Hiệp hội Sparkplug Hoa Kỳ NEMA 250-2020 tiêu chuẩn chi tiết các lớp và mức độ bảo vệ bao vây.
Trong hầu hết các môi trường của con người như phòng văn phòng và viễn thông NEMA 1 (IP20) đủ. sàn nhà máy, kho phân phối và bất kỳ môi trường hạt sinh ra không khí nào đều yêu cầu tối thiểu NEMA 12 (IP55). Don't bị lừa bởi các nhà cung cấp trích dẫn bảo vệ bao vây ngoài trời NEMA 4 hoặc IP66, bạn không cần hoặc muốn trả phí bảo hiểm đó cho một ứng dụng trong nhà. di chuột qua các yếu tố khác trong tủ viễn thông trong nhà và ngoài trời.
Các Biểu đồ tương đương NEMA và IP từ Hope Industrial là một nguồn đáng tin cậy cho sự tương đương của xếp hạng.Nếu bạn đang vượt qua môi trường trên các dự án khác nhau và muốn biết thêm chi tiết về các tính năng bao vây, hãy thử các hướng dẫn lựa chọn vỏ điện trong nhà.
Các điểm chính: Chọn cấp xếp hạng (NEMA/IP55 IP55 cho bụi) phù hợp với môi trường. Don't over pay for outdoor protection standards on indoor enclosures.
Quản lý nhiệt và luồng không khí bên trong tủ trong nhà
Quản lý nhiệt là yếu tố lớn nhất duy nhất ảnh hưởng đến tuổi thọ thiết bị mạng trong nhà.Một watt dòng điện chạy qua các thiết bị chuyển mạch, bộ định tuyến và máy chủ của bạn tạo ra một watt nhiệt.Lỗi xảy ra khi nhiệt độ đầu vào tăng theo cấp số nhân mà không làm mát khoang hoạt động.Cái nhìn sâu sắc kỹ thuật chi tiết về kiểm soát nhiệt độ xâm nhập có thể được tìm thấy trong Hướng dẫn nhiệt ASHRAE TC 9.9.
| Phương pháp làm mát | Nhiệt Dissipation | Chi phí năng lượng | Tốt nhất cho |
|---|---|---|---|
| Thông gió thụ động (lỗ thông hơi + tấm trống) | Lên đến 3 kW mỗi giá | Thấp nhất | Viễn thông mật độ thấp (công tắc, bảng vá lỗi) |
| Quạt hoạt động (gắn trên/bên) | 3 -8 kW mỗi giá | Trung bình | Mật độ trung bình (viễn thông hỗn hợp + máy chủ) |
| Bộ trao đổi nhiệt (không khí-không khí) | 5–15 kW mỗi giá | Ít hơn AC tới 40% | Môi trường cách ly mật độ cao |
| AC chính xác (theo hàng /trên cao) | 10–30+ kW mỗi giá | Cao nhất | Triển khai cấp trung tâm dữ liệu |
📐 Ghi chú Kỹ thuật
Theo ASHRAE TC 9.9 5 th Edition, thiết bị Class A1 cần nhiệt độ đầu vào 15-32C (cho phép), 18-27C (khuyến nghị)(64-81F).Độ ẩm nên ở trong điểm sương 9C đến 15C ở 60% RH hoặc nếu không thì phóng tĩnh điện và lão hóa thành phần sẽ xảy ra nhanh hơn.Lắp đặt cảm biến nhiệt độ ở đầu vào tủ; không phải ở ống xả để theo dõi sự tuân th.
Thành phần bị bỏ qua nhiều nhất của quản lý luồng không khí là bảng trống.Mỗi giá trống U-Elevation với ra khỏi bảng trống gây ra một đường tuần hoàn cho khí thải nóng, tạo ra một dòng không khí vòng lặp từ giá đến trần thông gió và trở lại cửa vào.Trong một cấu hình dày đặc mô-đun, làm trống mọi vị trí U không sử dụng trực tiếp dẫn đến giảm 3-5C nhiệt độ đầu vào mà không ảnh hưởng đến công suất hoặc chi phí làm mát.Các phương pháp làm mát cho các cấu hình bao vây khác nhau được xác định trong các quản lý nhiệt trong vỏ viễn thông hướng dẫn
Học chính: Giữ phương pháp làm mát của bạn phù hợp với tải nhiệt thực của bạn; làm mát thụ động thông hơi có thể xử lý tải lên đến 3 kW, nhưng nếu một vật cố cao hơn 8 kW bạn cần bộ trao đổi nhiệt chuyên dụng hoặc điều hòa không khí chính xác. đo nhiệt độ ở đầu vào, không phải khí thải.
Quản lý cáp, nối đất và tuân thủ các tiêu chuẩn
Quản lý cáp kém bên trong tủ viễn thông tạo ra một loạt các vấn đề bao gồm luồng không khí bị chặn, khắc phục sự cố ác mộng, tăng nhiễu xuyên âm và lỗi điện thoại, di chuyển-thêm-thay đổi chậm trễ và không đủ khả năng để mở rộng. Dưới đây là danh sách kiểm tra các phương pháp hay nhất bắt nguồn từTiêu chuẩn cáp cơ sở TIA-568; tiêu chuẩn nối đất theTIA-607, và kinh nghiệm cài đặt tác s.
- Định tuyến cáp nguồn và cáp dữ liệu ở hai phía đối diện của tủ (tiêu chuẩn tách TIA-568) để ngăn chặn nhiễu điện từ từ điện áp cao đến đường dữ liệu.
- Sử dụng các kênh quản lý cáp dọc với ống dẫn ngón tay cho dây dẫn vá. ống dẫn cung cấp định tuyến cá nhân và loại bỏ hạ lưu mà không làm phiền cáp liền k.
- Lắp đặt các khay cáp ngang mỗi 1U để vá mật độ cao.Điều này ngăn chặn trọng lượng của cáp vá kéo các tiếp điểm đầu nối.
- Liên kết mọi khung với thanh cái nối đất viễn thông bằng cách của mỗi bảng điều khiển, kệ và đường ray giá đỡ. mỗi cáp, khay và khung cần một con đường mặt đất đã được chứng minh
- Không vượt quá bán kính uốn cong 25 mm đối với cáp Cat6A (TIA-568.2-D).Trượt tiêu chuẩn này sẽ làm giảm tỷ lệ tổn thất trở lại và đặc tính nhiễu xuyên âm ngoài hành tinh.
- Dán nhãn cho mỗi cáp ở mỗi đầu bằng nhãn in bằng máy vĩnh viễn. viết Sharpie sẽ mờ dần và bong tróc trong 12-18 tháng trong điều kiện ấm áp.
- Duy trì biên công suất thành phần 10-15% trong tất cả các đường dẫn cáp để tăng trưởng cơ sở hạ tầng trong tương lai dự đoán. cài đặt mở rộng sợi và chuyển đổi đòi hỏi tăng công suất cáp.
Nối đất có thể bị bỏ qua cho đến khi nó gây ra tác động lớn đến khách hàng, nhưng đường dây trở kháng thấp đã được chứng minh ảnh hưởng trực tiếp đến tính toàn vẹn tín hiệu dữ liệu và an toàn cho công nhân.Chạy trung tâm dữ liệu của bạn với một tủ điện áp nổi giữa các thiết bị riêng biệt dây nối đất có thể gây ra sự khác biệt điện áp làm hỏng đường dữ liệu nhạy cảm và gây sốc cho nhân viên trong khi bảo trì thiết bị điện.Tiêu chuẩn cơ sở hạ tầng TIA-942 khuyến khích các vòng liên kết chuyên dụng từ mỗi tủ đến thanh cái nối đất viễn thông, trái ngược với các ống dẫn hiện có và thanh cái gia cố tòa nhà.Thực hành tốt nhất cho cơ sở hạ tầng viễn thông cần thiết được nêu trong bài viết đưa việc nối đất, định tuyến và quản lý sợi quang lên một tầm cao mới.
Học chính: cách ly các đường dây điện áp cao từ cáp dữ liệu, liên kết mọi khung với thanh cái nối đất viễn thông và cung cấp thêm công suất 10-15% để tăng trưởng trong tương lai. tuân theo các thủ tục này và lỗi cáp nên được giảm đến mức tối thiểu.

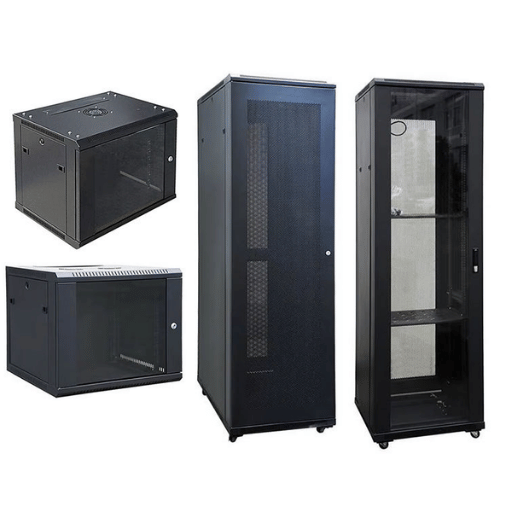

Tính năng bảo mật và tùy chọn kiểm soát truy cập
Các tùy chọn có thể lựa chọn bao gồm từ khóa cam $5 cho cabin viễn thông gắn trên sàn đến đầu đọc sinh trắc học $600. Nếu các cá nhân yêu cầu quyền vào phòng, hãy xem xét các yếu tố tương tự mà bạn sẽ làm khi chọn – an toàn, tần suất yêu cầu tài liệu – nhưng hãy nhớ rằng việc đảm bảo an ninh vật lý cho các khu vực an toàn của bạn về mặt nào đó là một vấn đề tuân thủ.
| Loại Khóa | Phạm vi chi phí | Đường mòn kiểm toán | Tốt nhất cho |
|---|---|---|---|
| Khóa cam có khóa | $5–$25 | Không có | Phòng lưu trữ an ninh thấp |
| Khóa kết hợp | $15–$50 | Không có | Phòng thí nghiệm dùng chung, luân chuyển nhân viên |
| Mã PIN điện tử /thẻ | $80–$300 | Có (ai + khi nào) | Trung tâm dữ liệu nhiều người thuê |
| Sinh trắc học (vân tay) | $200–$600 | Có (ai + khi nào) | Chính phủ an ninh cao /tài chính |
| Điện tử thụ động | $50–$150 | Có (không dây) | Các trang web viễn thông từ xa, không có nguồn điện khi khóa |
Thiết kế khóa bằng cách chọn một trong các cách sau:
Trang bị cho tất cả các tủ cùng một chìa khóa nếu kẻ tấn công vào được phòng có thể giành quyền kiểm soát toàn bộ kho đồ trong tủ bằng cách chỉ mất một chìa khóa.
Chỉ định mỗi tủ được khóa khác nhau bằng khóa chính do người quản lý cơ sở nắm giữ hoặc chuyển sang khóa điện tử nơi thông tin xác thực cá nhân có thể bị vô hiệu hóa.
Cách chọn Tủ viễn thông trong nhà phù hợp 1 Khung quyết định
Bản lề bền cũng rất quan trọng. Trớ trêu thay, các chốt bản lề có thể tháo rời trên tủ có cửa hướng ra ngoài và các tấm bên cho phép kẻ tấn công phá vỡ hoàn toàn hầu hết các cơ chế khóa. Nếu không gian được chia sẻ, hãy chỉ định một bản lề chống giả mạo hoặc một chốt bản lề bên trong. Cửa phải vừa khít vì khoảng cách rộng hơn 2 mm cho phép kỹ thuật viên và kẻ tấn công thao tác khóa từ bên ngoài bằng các công cụ mỏng thông thường.
- Điểm chính: Chọn loại khóa tùy thuộc vào nhu cầu theo dõi kiểm toán của bạn. Nếu bạn đang triển khai đến môi trường nhiều người thuê an toàn hoặc vì lý do tuân thủ thì bạn nên trả phí bảo hiểm cho các khóa điện tử/số liệu sinh học ghi lại từng lần truy cập.
- Bây giờ tất cả mọi thứ bên dưới khóa được sắp xếp ra, đây là một cách tiếp cận thực tế 5 bước để chỉ định tủ viễn thông trong nhà tiếp theo của bạn. quá trình này được áp dụng như nhau cho một cài đặt phòng mạng mới hoặc thay thế các thùng nhà chạy cũ.
- Tính toán không gian bạn hiện đang sử dụng trong các đơn vị giá đỡ, và sau đó thêm 30 % cho sự tăng trưởng dự kiến. hầu hết các trang web thực sự phát triển vượt quá đặc điểm kỹ thuật tủ ban đầu của họ trong vòng 3 năm. tủ 22U là gì ngày nay nên được chỉ định là 29U – mặc định lên đến 32U hoặc 42U vì vậy việc nâng cấp xe nâng là không cần thiết.
- Đo chiều cao trần, không gian sàn và khoảng trống xoay cửa. sử dụng một tủ Telecom treo tường nếu chiều cao trần nhỏ hơn 2,4 m hoặc không gian sàn có sẵn của bạn nhỏ hơn 0,6 m. hãy chắc chắn rằng cửa trước và cửa sau mở hoàn toàn mà không va vào bất cứ thứ gì khác.
- Phù hợp với xếp hạng NEMA/IP của bạn với môi trường. sử dụng NEMA 1 trong môi trường văn phòng hoặc cho một số phòng Viễn thông được kiểm soát.Đối với môi trường công nghiệp, bẩn, hoặc độ ẩm cao sử dụng NEMA 12. không chỉ định NEMA 4.
Xác định tải nhiệt và loại làm mát. liệt kê công suất của tất cả các thiết bị sẽ chiếm tủ trong tương lai. tham khảo bảng so sánh quản lý nhiệt trong phần quản lý nhiệt cuối cùng để giúp chọn loại làm mát.
Zegbrk_0010.
Chỉ định locktype tùy thuộc vào việc cài đặt được chia sẻ cũng như nhu cầu tuân thủ của bạn.Nếu phòng của bạn sẽ được chia sẻ, hãy chọn khóa điện tử với đường kiểm toán.Nếu phòng dành riêng cho nhóm người sẽ có quyền truy cập, sau đó chọn khóa cam có khóa.Nếu chính phủ hoặc các tổ chức tài chính có liên quan chỉ định hệ thống khóa sinh trắc học hoặc dựa trên thẻ.
Zegbrk_0011.
Cho dù bạn đang triển khai nội các này lần đầu tiên như một đơn Tiêu chuẩn rack 19 inch tủ quần áo hoặc mở rộng quy mô thành nhiều tủ với nhiều biến thể, khung này sẽ hướng dẫn bạn qua các vấn đề về không gian, bảo vệ, nhiệt và bảo mật cần được giải quyết trước khi phát hành đơn đặt hàng. làm việc với các nhà sản xuất cung cấp các kết hợp tiêu chuẩn, tùy chỉnh hoặc mô-đun của cả hai bao gồm độ sâu, chiều cao và tùy chọn cửa có thể định cấu hình có nghĩa là bạn khớp tủ với trang web chứ không phải ngược lại.
Giới thiệu về Hướng dẫn lựa chọn này
Tất cả các sản phẩm tủ và vỏ bọc NEMA 1 4X được bán bởi KDST. Các tiêu chuẩn được trích dẫn trong tài liệu này (tức là các thông số nhiệt ASHRAE TC 9.9 và các tiêu chuẩn nối dây TIA-568) là các thông số rất giống nhau mà nhóm thiết kế của chúng tôi sử dụng để định cấu hình vỏ bọc NEMA cho các nhà khai thác networ k và các nhà tích hợp trung tâm dữ liệu.
Để được giới thiệu sản phẩm, hãy nói chuyện trực tiếp với Đội ngũ kỹ sư KDST.
Điểm chính: Danh sách kiểm tra 5 bướccác đơn vị rack tăng trưởng in50%, kích thước vật lý, chỉ định NEMA, tính toán tải nhiệt, khóa loại linhwill cho phép bạn tạo ra một thông số kỹ thuật tủ mà sẽ được cho đến nay được sửa đổi trong lần triển khai đầu tiên của nó mà người quản lý của bạn sẽ cung cấp cho bạn một high-five ảo.
Câu hỏi thường gặp
Q: Sự khác biệt giữa giá viễn thông và tủ viễn thông là gì?
Xem Câu Trả Lời
Giá đỡ viễn thông là một khung mở (2 bài hoặc 4 bài) chứa thiết bị. nó không cung cấp vỏ bọc. tủ viễn thông là một cấu trúc kèm theo với cửa ra vào, tấm bên và thường là khóa.
Giá đỡ nhẹ hơn nhiều, rẻ hơn và dễ làm mát thụ động hơn. tủ thêm che chắn khỏi bụi và nhiễu EM, quản lý cáp và khả năng làm mát chủ động với điều khiển nhiệt độ. giữ giá đỡ trong phòng máy chủ bị khóa. (Chúng tôi không muốn môi trường CO nhiều người thuê với giá đỡ mở trong hội trường.) Giữ tủ ở tầng chung hoặc các bộ phận nhiều người thuê của tòa nhà.
Hỏi: Tôi cần xếp hạng NEMA nào cho tủ viễn thông trong nhà?
Xem Câu Trả Lời
Trong một phòng viễn thông văn phòng tiêu chuẩn với điều hòa không khí và ít bụi, NEMA 1 (~ IP20) là đủ cho tiếp xúc ngẫu nhiên hàng ngày và các mảnh vụn rơi xuống.Đối với một vị trí công nghiệp, sàn nhà máy, hoặc bất kỳ không gian nào có bụi tuần hoàn, sương mù dầu, chất lỏng nhỏ giọt, NEMA 12 (~ IP54) nên được sử dụng.Đối với các ứng dụng ngoài trời và rửa trôi, NEMA 4 trở lên nên được chỉ định, nhưng trong trường hợp tình huống trong nhà, đó là một sự lãng phí tiền bạc.
Khi nghi ngờ, hãy luôn kiểm tra môi trường thực tế trước.
Q: Tôi có thể sử dụng tủ được xếp hạng ngoài trời trong nhà không?
Xem Câu Trả Lời
Hỏi: Tôi cần bao nhiêu đơn vị giá đỡ (U) để cài đặt viễn thông tiêu chuẩn?
Xem Câu Trả Lời
Hỏi: Nhiệt độ hoạt động được khuyến nghị cho thiết bị viễn thông trong nhà là bao nhiêu?
Xem Câu Trả Lời
Q: Bao vây viễn thông là gì?
Xem Câu Trả Lời
Một bao vây viễn thông là một hộp hoặc nơi trú ẩn có chứa bất kỳ thiết bị viễn thông.Điều này có thể bao gồm các thiết bị chuyển mạch, bộ định tuyến, nguồn điện, bảng phân phối sợi, và nhiều hơn nữa. bao vây không nhất thiết phải bao quanh toàn bộ trạm gốc trên một tháp di động và có thể từ hộp nhỏ treo tường đến nơi trú ẩn lớn mà các kỹ thuật viên đi bộ vào.
Từ này rộng hơn một chút so với tủ và có thể áp dụng cho bất kỳ vỏ bọc nào bảo vệ vật lý thiết bị viễn thông.
