Cách chọn tủ giá mạng có cửa kính cho phòng máy chủ của bạn

Cách chọn tủ giá mạng có cửa kính cho phòng máy chủ của bạn

📐 Thông số kỹ thuật nhanh trong nháy mắt

Chiều rộng Tiêu chuẩn	19 inch (482,6 mm) mỗi EIA-310
Chiều cao chung	6U, 9U, 12U, 15U, 18U, 22U, 42U
Chiều cao đơn vị giá đỡ	44,45 mm (1,75 in)
Vật liệu Cửa	Kính an toàn cường lực 4–5 mm
Vật liệu Khung	Thép cán nguội SPCC (khổ 16–18)
Trọng lượng Công suất	60–300 kg (thay đổi tùy theo kích thước và thước đo khung)
Gắn kết	Giá treo tường (≤18U) hoặc sàn đứng (≥22U)
Nhiệt độ đầu vào được đề xuất	18–27 °C (ASHRAE TC 9,9)

Một giá mạng với cửa kính mang lại cho các nhóm CNTT hai lợi ích đồng thời: an ninh vật lý của truy cập bảng chuyển đổi và vá lỗi và luồng không khí và an ninh của UPS cài đặt, cộng với kiểm tra trạng thái trực quan ngay lập tức mà không cần tháo chốt một bảng điều khiển duy nhất. lựa chọn sự kết hợp đúng của giá máy chủ cửa kính phụ thuộc vào tải nhiệt, tầng hầm/không gian sàn tầng một có sẵn, và cân nhắc tuân thủ vand giải pháp sai dẫn đến các vấn đề nhiệt làm suy giảm thiết bị trong nhiều tháng. điều này đi bộ qua các chi tiết mọi điểm quyết định trên đường đi, từ các đơn vị giá định cỡ để cân nhắc vật liệu cửa, vì vậy bạn cung cấp vỏ bọc phù hợp trong lần mua đầu tiên.

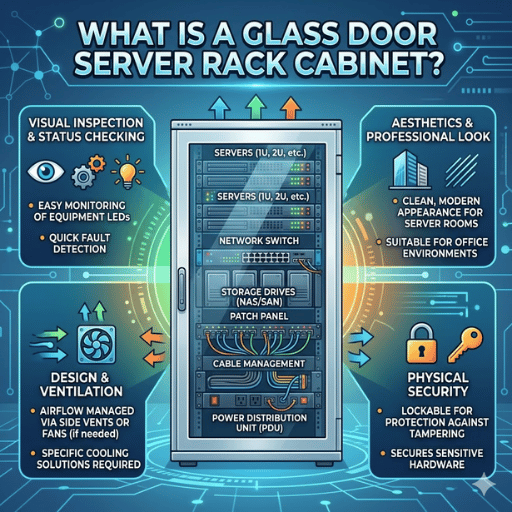

Tủ Rack Máy Chủ Cửa Kính Là Gì?

Một tủ rack máy chủ cửa kính là một ngăn 19 inch. chiều rộng 19-inch- đo giữa các cạnh bên trong của đường ray rack tại e × 482.6mm- phù hợp với đặc điểm kỹ thuật gắn EIA-310-D, lần đầu tiên được phát triển vào năm 1922 cho phần cứng chuyển tiếp điện thoại bởi AT và T. Thiết kế vẫn tồn tại hàng thế kỷ vì nó giảm thiểu một thách thức kỹ thuật thực sự: tiêu chuẩn hóa các điểm gắn giữa các nhà cung cấp thiết b.

Không gian ngăn bên trong được chia thành các đơn vị giá đỡ U). mỗi đơn vị giá đỡ có chiều cao 44,45mm (1,75 inch). một ngăn 42U do đó cung cấp 1886,9mm không gian lắp dọc có sẵn. mỗi nhà sản xuất thiết bị đánh dấu các đơn vị U trên bảng dữ liệu sản phẩm của nó- một công tắc 1U cao 44,45mm, một UPS 2U có kích thước 88,9mm và khung máy chủ 4U yêu cầu 177,8mm.

Bản thân cửa kính thường là kính an toàn cường lực 4-5mm, được xử lý nhiệt theo tiêu chí EN 12150-1. Đây không phải là trang trí. kính cường lực có khả năng chống va đập gấp 3 đến 5 lần so với kính ủ thông thường và, trong gãy xương, vỡ vụn thành các mảnh vụn dạng hạt mịn thay vì các mảnh sắc nhọn. Đối với môi trường mà nhân viên đi bộ gần các đơn vị giá đỡ với dụng cụ cầm tay hoặc thiết bị nặng, điều này quan trọng.

Vỏ giá đỡ mạng cửa kính phổ biến nhất ở các trung tâm phân phối, cơ sở AV và tủ quần áo CNTT dành cho doanh nghiệp ở bất cứ đâu thiết bị mạng tạo ra nhiệt độ vừa phải (dưới 3 kW mỗi đơn vị giá đỡ) và cần giám sát chỉ báo trực quan. Để biết thêm chi tiết về ứng dụng của Tiêu chuẩn giá đỡ máy chủ 19 inch để thiết kế bao vây hiện đại, KDST Điện bảo tồn một hướng dẫn kỹ thuật hữu ích.

Điểm chính: Giá đỡ máy chủ cửa kính tuân thủ tiêu chuẩn lắp EIA-310-D giống như bất kỳ tủ 19 inch nào - điểm khác biệt là vật liệu mặt trước, ảnh hưởng đến luồng không khí, sự xâm nhập và khả năng xem.

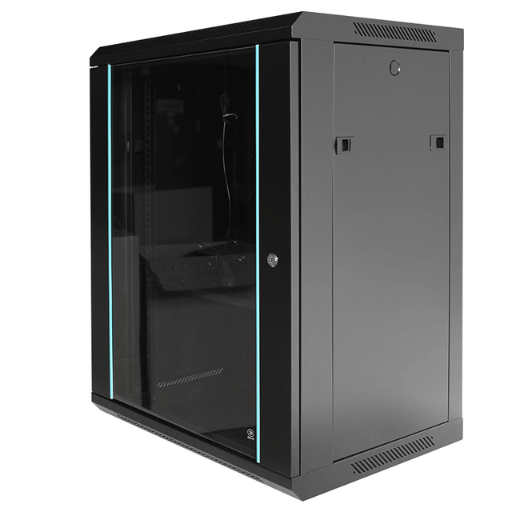

Cửa kính so với Cửa lưới so với Cửa thép rắn

Loại cửa là biến số quan trọng nhất trong cả luồng không khí và khả năng hoạt động của tủ máy chủ. mỗi xử lý tạo ra một sự cân bằng khác nhau về hiệu quả làm mát, luồng không khí vật lý và cân nhắc luồng không khí môi trường. matri × sau đây minh họa sự tương phản có thể đo lường được trên sáu kích thước bất động sản.

Tính năng	Cửa Kính	Lưới /Cửa đục lỗ	Cửa Thép Rắn
Luồng khí phía trước	<5% khu vực mở	63–80% khu vực mở	Khu vực mở 0%
Giám sát trực quan	Khả năng hiển thị đầy đủ	Tầm nhìn một phần	Không có
Lọc Bụi	Bịt kín (IP20+)	Lọc tối thiểu	Niêm phong
Giảm tiếng ồn	~3 -5 dB suy giảm	Tối thiểu (~1 dB)	~8 -10 độ suy giảm dB
Bảo mật	Có thể khóa + bằng chứng giả mạo	Có khóa	Có khóa
Tốt nhất cho	Thiết bị mạng nhiệt thấp, AV	Máy chủ mật độ cao	Ngoài trời /công nghiệp

✔ Cửa kính Ưu điểm

Kiểm tra trực quan trạng thái đồng hồ đo, đèn LED thu phát và điều kiện thiết bị mà không cần mở khóa vỏ
Luồng không khí bụi ở IP20 trở lên- duy trì mảnh vụn trong không khí ra khỏi phần cứng nhạy cảm này
Văn phòng xuất hiện không khí thích hợp phù hợp cho nơi làm việc và sảnh tiếp tân đối diện với khách hàng
Khóa cửa kính bằng kính an toàn cường lực có thể khóa được chống giả mạo được đánh giá theo tiêu chuẩn EN 12150-1

⚠️ Hạn chế Cửa kính

Luồng khí phía trước giới hạn ở khu vực miễn phí <5% và ít hơn 63-80% mở với cửa lưới
Yêu cầu chiến lược thông gió trên/dưới có chủ ý để ngăn chặn sự tuần hoàn của không khí nóng
Chi phí đơn vị cao hơn so với tấm thép rắn (thường là 15-30% cao cấp)
Trọng lượng thêm 3-7 kg mỗi tấm cửa tùy thuộc vào độ dày kính

Lưu ý kỹ thuật: cửa kính cường lực sử dụng kính an toàn 4-5 mm được đánh giá theo tiêu chuẩn EN 12150-1, độ bền va đập gấp 3-5 lần kính ủ. Khi tấm vỡ, nó vỡ thành những mảnh nhỏ dạng hạt, không phải mảnh nguy hiểm – một sự cân nhắc an toàn cần thiết trong các tình huống mà kỹ thuật viên làm việc gần giá đỡ với dụng cụ cầm tay sắc bén.

Đối với hầu hết các cấu hình tủ mạng trong môi trường phân phối hoạt động dưới tải nhiệt 3 kW trên mỗi giá đỡ, a tủ máy chủ cửa kính cung cấp hỗn hợp tối ưu của lực đẩy bụi, truy cập trực quan và bảo mật.Trên ngưỡng đó, cửa lưới là tùy chọn kỹ thuật ổn định nhiệt hơn.

Lấy chìa khóa: Kính là thích hợp hơn khi minh bạch và bảo vệ bụi được ưu tiên hơn luồng không khí phía trước ít nhất có thể.Đối với giá đỡ tạo ra vượt quá 3 k W, cửa lưới làm cho sự lựa chọn kỹ thuật tốt nhất.

Kích thước tiêu chuẩn: Từ 6U Wall Mount đến 42U Tầng Thường trực

tủ rack mạng kết hợp một cửa kính có sẵn trong 7 chiều cao tiêu chuẩn, mỗi phù hợp với một triển khai cụ thể. kích thước bạn chọn phụ thuộc vào 3 điều: U-chiều cao của bánh răng được cài đặt, đánh giá trọng lượng cần thiết, và không gian có sẵn trong phòng máy chủ của bạn hoặc tủ quần áo CNTT.

Kích thước	Chiều cao (mm)	Độ sâu điển hình	Trọng lượng Công suất	Trường hợp sử dụng phổ biến
6U	266.7	450 mm (17,7 in)	60 kg (132 lb)	Văn phòng nhỏ, mạng gia đình
9U	400.1	450 -600 mm	80 kg (176 lb)	Văn phòng chi nhánh, POS bán lẻ
12U	533.4	450 -600 mm	100 kg (220 lb)	Phòng máy chủ SMB
15U	666.8	450 -600 mm	120 kg (264 lb)	Nút mạng cỡ trung
18U	800.1	600 mm	150 kg (330 lb)	Phân phối viễn thông
22U	977.9	600 -800 mm	200 kg (440 lb)	Trung tâm dữ liệu Edge
42U	1,866.9	800–1.000 mm	300+ kg (660+ lb)	Giá đỡ trung tâm dữ liệu đầy đ

Tùy chọn tủ rack máy chủ treo tường (mạng treo tường 6U thông qua 18U) được dành cho các tình huống mà không gian sàn khan hiếm hoặc bất tiện ing phòng bán lẻ trở lại, tủ IDF trên trần thả, hoặc văn phòng kho.Các đơn vị này gắn trực tiếp vào đinh tán tường hoặc tường bê tông với 4 neo (tối thiểu).Tủ đứng sàn (22 U trở lên) nghỉ ngơi trên bánh xe hoặc chân san lấp mặt bằng, với truy cập cáp 360˚ hoàn chỉnh.

Các Tủ rack máy chủ 42U vẫn là tiêu chuẩn trung tâm dữ liệu đi đến vì nó mang lại mật độ dọc lớn nhất có thể trong khoảng trống trần 2 mét. phòng cơ khí tòa nhà thương mại điển hình (trần 2,4-2,7 m) cung cấp không gian trên không rộng rãi cho giá đỡ 42U (chiều cao tổng thể 1,97 m bao gồm bánh xe) thông qua các khay cáp.

Mẹo chuyên nghiệp: Đếm tổng số đơn vị giá đỡ được yêu cầu bằng cách liệt kê ra từng miếng bánh răng với U-cao của nó, sau đó đánh dấu tổng số theo hệ số 20% cho phòng làm tổ. một giá đỡ có khả năng giữ 26U của bánh răng bây giờ nên được đánh giá ở mức 32U hoặc 42U công suất – không 27.

Độ sâu là điều cần thiết để U-chiều cao. nông 450mm tủ sâu làm việc với bảng vá, một kệ giá, và chuyển mạch mạng. mô hình với độ sâu 600mm phù hợp với hầu hết các bánh răng mạng tiêu chuẩn. tủ sâu (800-1.000 mm) với độ sâu lắp điều chỉnh cung cấp chỗ cho các máy chủ đầy đủ chiều sâu với cánh tay quản lý cáp phía sau. luôn luôn kiểm tra độ sâu thiết bị chống lại độ sâu nội thất tủ trước khi mua.

Điểm mấu chốt: Kích thước bắt đầu bằng tính toán số U cộng với bộ đệm 20%, sau đó là xem xét nhu cầu độ sâu, chiều cao trần và lựa chọn thiết kế gắn tường hoặc đứng trên sàn.

Vật liệu xây dựng và chất lượng xây dựng

Tính toàn vẹn cấu trúc của một tủ máy chủ cửa kính bản lề chủ yếu trên thước đo thép được sử dụng trong khung, bài viết, và đường ray gắn kết của nó. thép cán nguội SPCC (Thép tấm lạnh thương mại) tạo thành tiêu chuẩn công nghiệp trong vỏ giá, với số đo cho biết tải bền vững tối đa.

Ba lựa chọn thước đo bao trùm thị trường:

18-gauge (1.2 mm)Xây dựng mức nhập cảnh.Thích hợp cho tải tĩnh lên đến ≈60 Kg.Common trên vỏ bọc nhỏ treo tường với thiết bị chuyển mạch mạng ánh sáng và bảng vá lỗi.Có thể sử dụng cho tủ 6U-9U với thiết bị mật độ thấp.
16-gauge (1.5 mm)Xây dựng tầm trung.Có thể tải tĩnh lên đến≈150 Kg.Máy đo tối thiểu cho tủ đứng sàn trong phạm vi 12U-22U.Hầu hết các giá đỡ máy chủ cửa kính từ các nhà sản xuất có uy tín sử dụng thép 16-gauge cho khung chính.
14-gauge (1.9 mm) Xây dựng nhiệm vụ nặng nề. có thể tải tĩnh lên đến 300 + Kg.Tối thiểu cho tủ 42U với máy chủ mật độ cao Cấu hình, multi-UPS, hoặc pin dự phòng. chi phí vật liệu bổ sung (thường là 20-35% trên 16-gauge) được khấu hao trong 10-15 năm tuổi th.

Kỹ thuật Lưu ý:Thép cán nguội SPCC cho phép dung sai độ dày chặt hơn (0,05 mm) so với thép cán nóng (0,15 mm), dẫn đến sự liên kết đường ray lắp đồng đều trên tất cả các rack.If tất cả các trụ tủ đáp ứng độ dày tối thiểu 1,9mm cho mỗi khuyến nghị IEC 60297 cho các thành viên kết cấu thẳng đứng, sau đó đường ray – thường là sản phẩm có độ dày thép không nhất quán – sẽ căn chỉnh, trượt thiết bị một cách dễ dàng và không uốn cong tai khung máy chủ trên cơ sở lâu dài.

Kiểm tra kết thúc bột-lớp phủ (≥60 micron) chứ không phải là sơn đơn giản. sơn tĩnh điện là xa hơn nữa khả năng chống trầy xước, chip, rỉ sét do ăn mòn hơn sơn lỏng, đặc biệt là trong môi trường nhiệt độ dao động.Các Tủ rack máy chủ KDST IP40 line sử dụng thép cán nguội SPCC với lớp sơn tĩnh điện đáp ứng cả tiêu chí về kích thước và khả năng chống ăn mòn để sử dụng trung tâm dữ liệu chuyên nghiệp.

Chất lượng hàn là yếu tố cần cân nhắc thứ ba. Trong khi các mối hàn điểm hoạt động cho các vỏ bọc chịu lực nhẹ, các mối hàn MIG hoặc TIG liên tục trong các mối nối chịu lực mang lại độ bền cắt cao hơn nhiều. Kiểm tra vị trí các trụ dọc nối khung trên và khung dưới – khớp đó chịu trọng lượng của tất cả các giá đỡ bên trong.

Chỉ định tối thiểu 16-gauge SPCC thép cho 12U + sàn đứng cửa kính rack, và 14-gauge cho đầy đủ 42U tủ với tải trọng vượt quá 150 kg. thép cán nguội với một lớp sơn tĩnh điện kết thúc mang lại cả hai chiều chính xác và chống ăn mòn lâu dài.

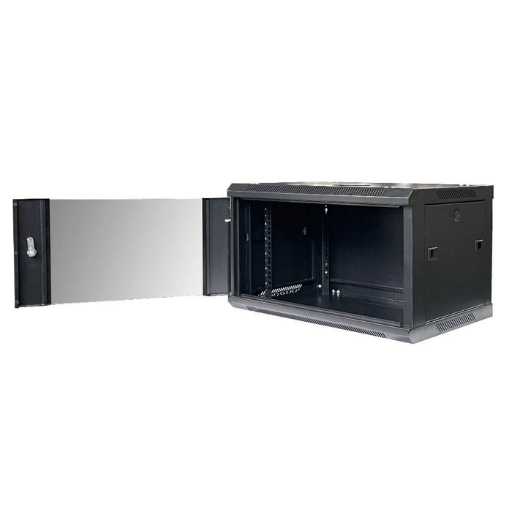

Quản lý luồng không khí, làm mát và nhiệt

Quản lý nhiệt là mối quan tâm kỹ thuật quan trọng nhất duy nhất khi lựa chọn tủ rack mạng với cửa kính, bởi vì kính hạn chế luồng không khí phía trước đến khu vực miễn phí dưới 5%. thiết bị gắn kết Rack tiêu thụ điện năng được chuyển đổi thành nhiệt phải được di chuyển ra khỏi vỏ bọc. mà không có kế hoạch, điều này dẫn đến nhiệt độ đầu vào cao hơn, giảm tuổi thọ của thiết bị và mất điện không lường trước được.

Ủy ban kỹ thuật ASHRAE 9.9 thiết lập phong bì nhiệt cho tải CNTT. dự đoán nhiệt độ đầu vào được đề nghị là 18-27 C, với phạm vi cho phép (mặc dù không được khuyến nghị) kéo dài từ 15-32 C. Hoạt động liên tục trên 27 C gây ra lão hóa tụ điện trong nguồn điện để tăng tốc độ và tăng tỷ lệ tử vong HDD khoảng 2% mỗi độ C qua ngưỡng danh nghĩa.

Quy mô yêu cầu luồng không khí với mật độ nhiệt:

Giá đỡ mật độ thấp (1-3 kW): 500-1.000 CFM luồng không khí. đạt được thông qua thông gió thụ động bằng các tấm trên và dưới trong buổi hòa nhạc với HVAC cấp phòng.
Giá đỡ mật độ cao (3-8 kW): 1.500-2.500 CFM. yêu cầu quạt hoạt động, ngăn chặn lối đi nóng/lạnh hoặc làm mát trong hàng.

Một cặp quạt DC 120 mm gắn trong bảng điều khiển mái của tủ cửa kính cung cấp 95-110 CFM (40-55 m ^ 3/h) ở khoảng 45 dBA. điều này là đủ cho một giá phân phối mạng bình thường được cung cấp bởi 800-1.200 W của công tắc và bảng vá lỗi. cho bất cứ điều gì trên 2 kW, thêm một cặp quạt thứ hai hoặc chuyển sang một đơn vị mái 4 quạt cung cấp 200-220 CFM.

Tấm trống uler các tấm nhựa hoặc kim loại phụ được cài đặt trong các vị trí giá không sử dụng ought tăng hiệu quả luồng không khí bằng 15-20%. không có chúng, khí thải nóng từ phía sau của giá đỡ tuần hoàn qua khe chữ U trống đến đầu vào phía trước, tạo ra các điểm nóng bỏ qua làm mát phía trước của bạn hoàn toàn. điều này có thể đặc biệt có vấn đề trong giá cửa kính nơi luồng không khí phía trước đã bị hạn ch.

⚠️ Cảnh báo Nhiệt

Cửa kính tiếp tục hạn chế luồng không khí phía trước đến khu vực mở dưới 5%. Đối với giá đỡ chứa thiết bị hơn 3 kW mỗi giá chuyển sang cửa lưới hoặc cửa đục lỗ, hoặc lắp đặt hệ thống làm mát xả phía sau hoạt động. Chạy giá cửa kính trên ngưỡng này mà không làm mát tích cực tạo ra bẫy nhiệt có thể nâng nhiệt độ đầu vào lên giới hạn ASHRAE trong 15-30 phút dưới tải đầy đ.

Việc triển khai yêu cầu bảo vệ môi trường cùng với công suất làm mát cao hơn có thể được xem xét tủ viễn thông ngoài trời với hệ thống kiểm soát khí hậu tích hợp mặc dù với chi phí cao hơn trên mỗi đơn vị giá đỡ.

✔ Danh sách kiểm tra quy hoạch nhiệt

Tính tổng tải nhiệt bằng cách tính tổng tất cả các định mức công suất của thiết bị tính bằng watt.
✔ Lắp đặt các tấm trống trong mỗi khe chữ U không sử dụng
Giữ khoảng cách tối thiểu 75 mm giữa giá đỡ và thành sau để có lưu lượng khí thải hiệu quả.
Gắn quạt hút vào mặt bích phía sau phía trên và quạt hút vào mặt bích phía trước phía dưới.
Theo dõi nhiệt độ đầu vào, đặt báo thức cho 27 C

Kết luận chính: giá đỡ cửa kính là các cài đặt dưới 3 kW lý tưởng với các tấm thông gió và trống trên/dưới thích hợp. ngoài 3 kW bạn đã vào khu vực cửa lưới hoặc làm mát tích cực ingther không có sự thay thế có thể sống sót.

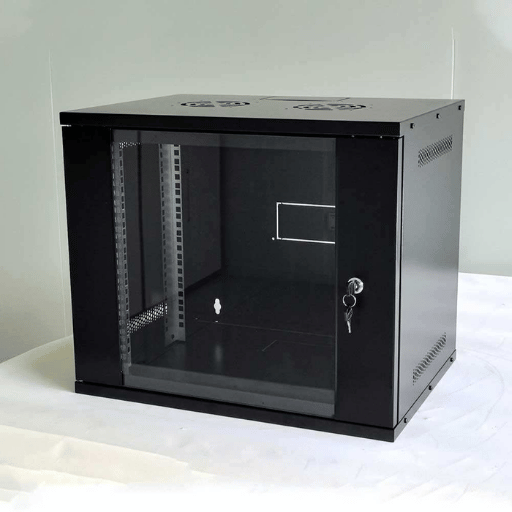

Tính năng bảo mật: Khóa, Bảng điều khiển và Kiểm soát truy cập

Bảo mật vật lý không chỉ đơn thuần là mong muốn trong môi trường xử lý dữ liệu nhạy cảm mà còn được quy định bởi các khung tuân thủ. Ví dụ: Yêu cầu PCI-DSS 9 yêu cầu kiểm soát vật lý và nhật ký đối với bất kỳ môi trường dữ liệu chủ thẻ nào, trong khi Quy tắc bảo mật HIPAA chỉ định các biện pháp bảo vệ vật lý cho tất cả các hệ thống thông tin ePHI.

Tất nhiên, một lợi ích an ninh lớn của giá máy chủ cửa kính là nó là giả mạo hiển nhiên. bảng kính cung cấp một cổng trực quan vào nội thất tủ, vì vậy bất kỳ thiết bị bổ sung trái phép vật lý, cắt cáp, hoặc xâm nhập thiết bị hiển thị trong một kiểm toán trực quan nếu bất cứ ai đi qua. điều này là cực kỳ quan trọng trong môi trường mở như cơ sở colocation, hành lang văn phòng nhiều người thuê, và phòng CNTT bệnh viện, nơi nhiều bên đi qua các thiết b.

Các loại khóa có sẵn cho tủ rack bao vây bao gồm:

Khóa chìa khóa thùng, rẻ tiền và cơ bản. phù hợp với môi trường bảo mật thấp. sao chép khóa là tầm thường, một vấn đề tiềm ẩn cho việc tuân thủ ngay cả khi khóa phù hợp.
Khóa cam có khóa, phổ biến trong tủ máy chủ thương mại. có sẵn với các mã khóa khác nhau và trong các sắp xếp khóa chính. Đủ cho môi trường PCI-DSS nếu được củng cố bằng các biện pháp kiểm soát chính.
Khóa kết hợp, loại bỏ nhu cầu cho một chìa khóa!Mật khẩu nên được thay đổi mỗi 90 ngày.
Bàn phím điện tử / Ổ khóa RFID: Cho phép kiểm tra quyền truy cập vì chúng cung cấp nhật ký được đóng dấu thời gian của tất cả các mục. Đây là những điều cần thiết cho môi trường nhạy cảm HIPAA nơi hồ sơ truy cập được lưu trữ trong 6 năm.

Các tấm bên có thể tháo rời với các tấm bên khóa là điểm truy cập hàng đầu thường không được bảo vệ. quản trị viên CNTT lưu ý rằng các tủ có các tấm có thể khóa được bảo đảm chỉ bằng vít ngón tay cái cho phép các khoảng trống tuân thủ trong quá trình kiểm tra. khóa các khóa cam trên tất cả các bảng truy cập ờ cửa có thể khóa phía trước, cửa sau và cả hai tấm bên ờ đóng lỗ hổng này và ngăn chặn truy cập trái phép.

Trong quá trình kiểm tra PCI-DSS, kiểm toán viên tìm cách đảm bảo rằng tất cả các điểm truy cập tủ có thể bị khóa.Một bảng điều khiển với khóa thumbscrew có thể là căn cứ cho một phát hiện.

Trong trường hợp việc bảo vệ bụi và nước được xếp hạng IP cũng cần thiết, đối với các hệ thống lắp đặt yêu cầu an ninh vật lý, thì Tủ rack máy chủ xếp hạng IP40 cung cấp bảo vệ vỏ kín với quyền truy cập có thể khóa trên tất cả các bảng.

Điều quan trọng nhất cần nhớ từ những so sánh này là gì: Bất kỳ tủ nào trong môi trường tuân thủ đều phải có khóa cam (tối thiểu) ở cả bốn điểm truy cập (trước, sau, trái, phải) cùng với giao thức nhật ký truy cập.

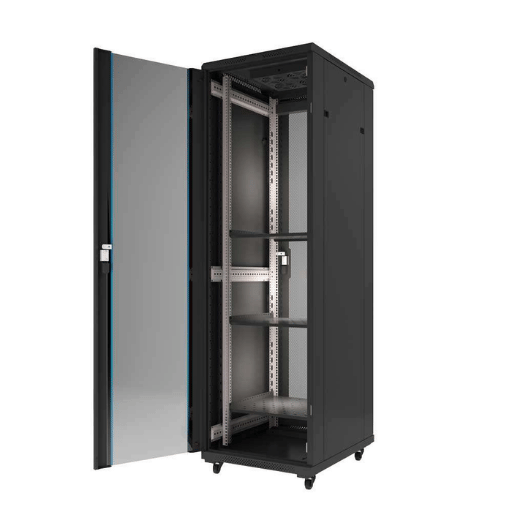

Giá treo tường so với giá đỡ sàn: Cài đặt nào phù hợp với không gian của bạn?

Lựa chọn giữa giá đỡ máy chủ cửa kính treo tường và đứng trên sàn được xác định bởi ba thông số: khả năng trọng lượng có sẵn trên tường, tải trọng thiết bị tổng thể và liệu kỹ thuật viên có cần truy cập phía sau vào cáp hay không. tủ treo tường giải phóng không gian sàn nhưng áp đặt các hạn chế về độ sâu và trọng lượng

Yếu tố	Gắn Tường (≤18U)	Tầng Đứng (≥22U)
Công suất tối đa	60–150 kg	200–1.500 kg
Không gian sàn	0 sq ft (tường-treo)	0,6 -1,0 mét vuông
Tùy chọn độ sâu	300 -600 mm	600–1.200 mm
Truy cập cáp	Loại trực tiếp trên/dưới	Truy cập 360°
Cài đặt	Đinh tán tường / neo bê tông (phút 4 × M10)	San lấp mặt bằng chân hoặc bánh xe
Tốt nhất cho	Văn phòng chi nhánh, bán lẻ, tủ IDF	MDF, trung tâm dữ liệu, phòng máy chủ

Trong hầu hết các tòa nhà thương mại, tủ treo tường là tiêu chuẩn cho tủ Khung phân phối trung gian (IDF).Một cài đặt IDF điển hình có thể bao gồm giá treo tường 9U hoặc 12U với một hoặc hai công tắc PoE 24 cổng, bảng vá lỗi và máy chủ mạng nhỏ rẻ tiền UPS có trọng lượng khoảng 25-40 kg. luôn kiểm tra tường trước: tủ có thể gắn tường từ navepoint là phổ biến trong cùng phạm vi kích thước này.

Một bức tường đinh tán bằng gỗ điển hình có thể xử lý khoảng 90 kg một cặp đinh tán bằng bu lông trễ, trong khi khối bê tông hoặc bê tông đổ có thể xử lý tốt hơn 200 kg với neo mở rộng.

Tủ đứng sàn trở nên cần thiết một khi bạn vượt quá 18U của thiết bị hoặc cần truy cập quản lý cáp phía sau. thực hành tốt nhất trung tâm dữ liệu gọi cho một giải phóng mặt bằng tối thiểu 900 mm phía trước và phía sau xung quanh giá đỡ sàn đứng, cung cấp tổng cộng 2,5-3,0 m độ sâu phòng cho một hàng tủ sâu 800 mm với giải phóng mặt bằng làm việc ở mỗi bên.

Những thiết kế tủ máy chủ gắn tường khung xoay này bao gồm một cơ chế bản lề xoay toàn bộ vỏ giá treo tường cách tường 90 độ, cho phép kỹ thuật viên truy cập vào phía sau mà không cần phải tháo nó. nó thêm khoảng 30-40% vào giá so với giá treo tường tủ máy chủ cố định nhưng loại bỏ hiệu quả kẹp lớn nhất duy nhất của vỏ giá đỡ mạng gắn tường ify không có truy cập phía sau cho cáp.

Khi phải đối mặt với môi trường khắc nghiệt hoặc bán lộ thiên khiến việc gắn tường không thể thực hiện được và sàn trong nhà đứng quá mức, tủ NEMA 3 /IP55 ngoài trời sẽ lấp đầy hốc bằng các thùng đứng trên sàn được chống chịu thời tiết được đánh giá là có mưa, mưa đá và bụi gió thổi.

Điểm học tập lớn nhất: gắn tường cho dưới 18U và< 150kg; sàn đứng cho tất cả phần còn lại. trước khi sửa chữa bất kỳ tủ treo tường, kiểm tra Max Wall tải của bức tường hiện có, và xem xét chi phí của swing-frame nếu truy cập phía sau của các loại cáp là cần thiết.

Câu hỏi thường gặp

Tủ rack mạng có cửa kính có đáng không?

Xem Câu Trả Lời

Trong môi trường phân phối mạng chia sẻ vượt quá 3 kW mỗi giá, tủ cửa kính đã cung cấp một bộ lợi thế mà lưới và cửa rắn riêng lẻ không thể: khả năng kiểm tra trực quan đèn liên kết, đèn LED trạng thái cổng, định tuyến cáp và cài đặt phần cứng chung mà không cần mở tủ.Đối với người quản lý 10 tủ trong môi trường văn phòng chia sẻ lớn, chỉ riêng khoản tiết kiệm này có thể thay thế hàng trăm cửa mở mỗi năm mà sau này mang lại bụi, làm gián đoạn luồng không khí và cho phép thỉnh thoảng mất hiệu lực bảo mật.

Tủ cửa kính cũng cung cấp khả năng chống bụi được cải thiện đáng kể so với tùy chọn dựa trên lưới. cửa trước bằng kính kín có miếng đệm đạt được IP20 trở lên, bảo vệ đầu nối sợi, vòng bi quạt làm mát và bề mặt bảng mạch khỏi bụi bẩn trong không khí, bụi bẩn và các mảnh vụn khác. trong môi trường bụi bặm như công trường xây dựng hoặc cơ sở kho bãi hoặc các khu vực có lưu lượng khách hàng cao, việc bảo vệ như vậy có thể kéo dài tuổi thọ của thiết bị.

Một sự đánh đổi là luồng không khí.Nếu thiết bị của bạn tạo ra một lượng nhiệt cao Is nghĩ rằng nhiều công tắc PoE có số cổng cao xếp chồng lên nhau hoặc máy chủ dày đặc đóng gói kính 0 giới hạn đường dẫn nạp phía trước. với tải nhiệt thấp đến trung bình và thông gió trên và dưới đầy đủ, hạn chế nhiệt vẫn có thể quản lý được.

Đối với tính toán mật độ cao, cửa lưới là sự lựa chọn kỹ thuật cho dù bạn muốn trang trí chúng như thế nào.

Đắt hơn khoảng 15-30% so với các đối tác thép rắn, cửa kính có giá trị cao hơn bất cứ nơi nào một môi trường đòi hỏi quan sát trực quan, bảo vệ khỏi đám mây bụi hoặc một chương trình.

Làm cách nào để chọn kích thước phù hợp cho cấu hình giá đỡ của tôi?

Xem Câu Trả Lời

Bắt đầu bằng cách liệt kê tất cả phần cứng cộng với giá đỡ U-chiều cao cho mỗi loại (bạn có thể lấy những thứ này từ bảng dữ liệu của nhà sản xuất).Tổng số này, thêm 20% cho dung lượng bổ sung có thể và nếu bạn có kế hoạch triển khai phần cứng có giá trị 16U, bạn sẽ tìm kiếm một tủ 20U hoặc 22U. cũng xem xét độ sâu; các thiết bị chuyển mạch mạng nông vẫn yêu cầu máy chủ 450 mm và độ sâu đầy đủ, 800-1.000 mm.

Cuối cùng, hãy cộng trọng lượng nếu nó có trọng lượng trên 150 kg, bạn cần kết cấu đứng tự do bằng thép khổ 14 hoặc 16.

Tại sao luồng không khí lại quan trọng trong giá cửa kính?

Xem Câu Trả Lời

Các tấm kính phía trước cung cấp diện tích ít mở hơn nhiều (dưới 5% so với 63-80% cho cửa lưới).Mọi thứ Watt được vẽ bằng thiết bị giá đỡ đều được chuyển thành nhiệt. Trong trường hợp không có đường dẫn luồng khí theo kế hoạch – thường là (các) quạt hút gắn trên cùng đã loại bỏ không khí qua các lỗ hút phía dưới – nhiệt tích tụ.

ASHRAE TC 9.9 gợi ý nhiệt độ không khí đầu vào 18-27 C. Giá đỡ cửa kính đạt được điều này bằng cách thông gió quạt chủ động trong bảng điều khiển mái và các tấm trống trên các khe chữ U không sử dụng, ngăn không khí nóng tuần hoàn trở lại cửa hút thiết b.

Tủ rack server nên có những tính năng an toàn nào?

Xem Câu Trả Lời

Tối thiểu: Khóa cam có khóa trên tất cả các bảng truy cập (cửa trước, cửa sau, cả hai mặt bên), kính an toàn (được tôi theo EN 12150-1) cho tất cả các tấm kính và vấu nối đất được kết nối với xe buýt mặt đất của tòa nhà.Đối với môi trường pháp lý (PCI-DSS, HIPAA) thêm kiểm soát truy cập điện tử với nhật ký kiểm tra với dấu thời gian. quản lý cáp với giảm căng thẳng ngăn ngừa ngắt kết nối ngẫu nhiên.

Các đơn vị đứng sàn nên có giá đỡ chống đầu hoặc neo bắt vít vào sàn: giá đỡ 42U được nạp đầy đủ có thể vượt quá 350 kg và là mối lo ngại an toàn lật đáng kể trong quá trình lắp đặt thiết bị mà không cần neo.

Tôi có thể nâng cấp giá máy chủ của mình cho các nhu cầu trong tương lai không?

Xem Câu Trả Lời

Có, nếu bạn dự đoán nó khi mua. giả định một tủ với 20% thêm U-không gian trên triển khai hiện tại của bạn. đảm bảo máy đo khung phù hợp với sự gia tăng trọng lượng dự kiến của bạn.

Tủ được xây dựng chắc chắn gần như luôn cho phép các tiện ích bổ sung của bên thứ ba - bộ quạt bổ sung, tấm bên, tay quản lý cáp và giá đỡ PDU – thông qua mẫu lắp EIA-310 tiêu chuẩn.

Giá đỡ máy chủ cửa kính sẽ hoạt động cho một văn phòng nhỏ?

Xem Câu Trả Lời

Giá cửa kính là một lựa chọn tuyệt vời cho môi trường văn phòng nhỏ. mô hình gắn tường 12U trong kích thước 6U-12U có thể hỗ trợ cấu hình mạng gia đình và văn phòng nhỏ tiêu chuẩn: một công tắc, một bảng vá lỗi, một UPS nhỏ và bộ điều khiển điểm truy cập không dây. mặt trước bằng kính cung cấp cập nhật trạng thái hình ảnh nhanh, không cần dụng cụ và cửa kín giữ bụi, trong khi giảm tiếng ồn 3-5 dB cắt giảm tiếng ồn xung quanh từ thiết bị trong khu vực làm việc.
