Phân tích các đặc tính cốt lõi của mô-đun cung cấp điện chỉnh lưu 48V: Cốt lõi của đảm bảo cung cấp điện hiệu quả và ổn định
Khi chúng ta nói về những nơi cần nguồn cung cấp điện ổn định, như trung tâm truyền thông và dữ liệu, mô-đun cung cấp điện chỉnh lưu 48V thực sự quan trọng.Nó giúp chuyển đổi năng lượng và cung cấp đầu ra.Hiệu suất mô-đun cung cấp điện chỉnh lưu 48V là rất quan trọng vì nó quyết định mức độ tin cậy và hiệu quả của toàn bộ hệ thống cung cấp điện viễn thông.

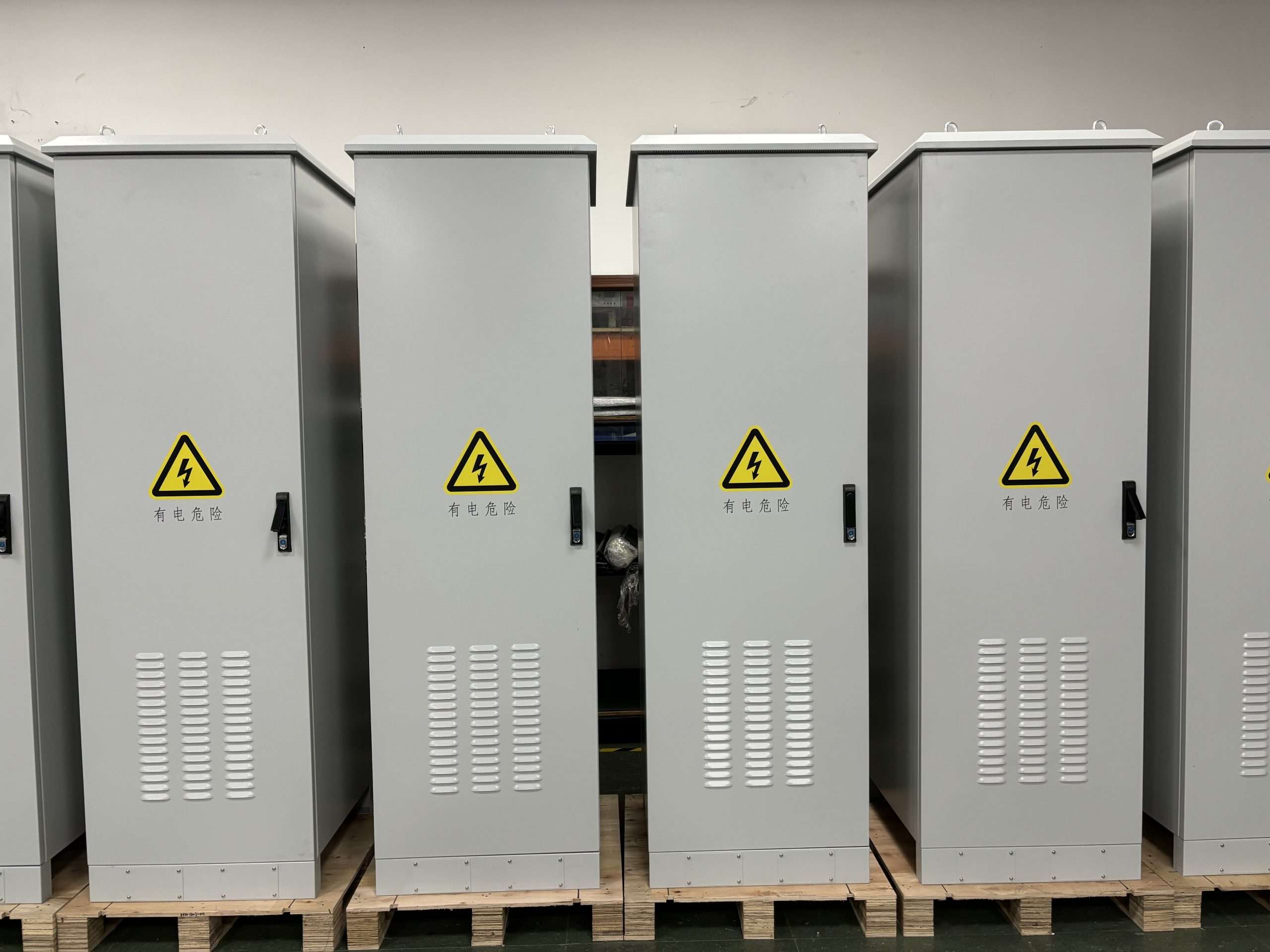

Các Mô-đun cung cấp điện chỉnh lưu 48V là một phần của các giải pháp cung cấp điện tích hợp.Chúng tôi sử dụng mô-đun cung cấp điện chỉnh lưu 48V trong các loại thiết bị như, như tủ thông tin liên lạc ngoài trời và tủ thông tin liên lạc năng lượng mặt trời.
Sáu phần chính này sẽ giúp bạn hiểu điều gì làm cho loại mô-đun chỉnh lưu này trở nên đặc biệt và điều gì là tốt, về nó. sáu kích thước cốt lõi rất quan trọng để biết về loại mô-đun chỉnh lưu này. bạn sẽ có được ý tưởng về các đặc điểm chính của mô-đun chỉnh lưu này và những ưu điểm của mô-đun chỉnh lưu này.
1. đầu vào phạm vi rộng và hiệu quả cao chuyển đổi để thích ứng với nhiều kịch bản ứng dụng
Mô-đun này thực sự tốt trong việc xử lý các loại đầu vào và nó rất linh hoạt.Đó là lý do tại sao nó là một lựa chọn để sử dụng năng lượng mặt trời và để cung cấp năng lượng trong nhiều tình huống khác nhau.Các tích hợp năng lượng mặt trời và cung cấp điện đa kịch bản là những gì mô-đun này là hoàn hảo, cho.
Dải điện áp đầu vào rộng
Đầu vào AC có thể hoạt động với một loạt các điện áp từ 85 volt đến 300 volt.Điều này có nghĩa là nó là okay để sử dụng với những thứ được đánh giá cho 110 volt và 220 volt.Đầu vào AC cũng có thể thích ứng với tần số từ 45 Hz, đến 66 Hz, đó là thực sự hữu ích.Đầu vào AC là rất linh hoạt.Có thể xử lý các điện áp và tần số khác nhau như 110Vac và 220Vac mà không có bất kỳ vấn đ.
Đầu vào DC hỗ trợ một loạt các điện áp từ dòng điện 120 volt đến dòng điện một chiều 400 volt.Nó có đầu vào định mức là dòng điện 340 volt.Điều này có nghĩa là đầu vào DC có thể dễ dàng cung cấp năng lượng mà các thiết bị như tủ viễn thông và tủ ngoài trời cần trong các tình huống.Đầu vào DC rất hữu ích, cho các loại thiết bị này.
Hiệu suất hiệu quả năng lượng tuyệt vời
- Hiệu suất đỉnh vượt trội: Hiệu suất đỉnh là ≥96% ở đầu vào AC là 230Vac, và cũng ≥96% ở đầu vào DC là 325Vdc.
- Hệ số công suất thực sự tốt.Nó là 0,99 hoặc cao hơn khi bạn sử dụng thiết bị với đầu vào 220Vac và tải nằm trong khoảng từ 20% đến 100%.
Nhiễu thấp và độ tin cậy cao
Chúng ta cần phải có quyền kiểm soát của Input Current Total Harmonic Distortion.Điều này còn được gọi là THD.
- THD nên lớn hơn 5 phần trăm khi tải là 50 phần trăm
- THD nên lớn hơn 8 phần trăm khi tải là 20 phần trăm
Dòng rò phải lớn hơn 3,5 milliamp khi điện áp là 264 volt.
Công suất đầu ra định mức thực sự là một cái gì đó. khi bạn đặt trong dòng điện xoay chiều là giữa 176 volt và 290 volt hoặc dòng điện một chiều mà Lừa giữa 200 volt và 400 volt công suất đầu ra định mức có thể lên đến 3000 watt.
Thiết kế giảm điện áp thấp: Đầu ra 1.250 W ở đầu vào 85Vac và 1.800 W ở đầu vào 120Vdc.
Mô-đun có một cái gì đó gọi là Bảo vệ đầu vào. điều này có nghĩa là nó có thể xử lý tối đa 30A khi bạn lần đầu tiên bật nó. những người đã làm mô-đun này cũng đặt trong cầu chì, ở phía đầu vào.
2. đầu ra chính xác và phản ứng động tuyệt vời để đảm bảo hoạt động thiết bị ổn định
Điện áp đi ra là rất chính xác.Chúng tôi có thể kiểm soát nó một cách dễ dàng.Nó thường được đặt ở 53,5 volt cho hoặc mất một chút.Chúng tôi cũng có thể thay đổi điện áp ở bất cứ đâu từ 42 volt, đến 58 volt.
Điều chỉnh điện áp chính xác cao
- Độ chính xác điều chỉnh điện áp trong vòng 0,6%
- Hiệu ứng nguồn: 0.1%
- Hiệu ứng tải: 0.5%
- Hệ số nhiệt độ ≤0.02% / °C
Khả năng đầu ra hiện tại mạnh
- Dòng định mức: 50A
- Đỉnh hiện tại: 56.1A
- Dòng điện đầu ra tối thiểu: 0A
Thứ này có thể xử lý 31 mô-đun làm việc cùng nhau tại thời điểm. mất cân bằng hiện tại ≤3%.
Hiệu suất động tuyệt vời
- Thời gian phục hồi ≤200us
- Vượt điện áp ≤5%
Nó sẽ không bị hư hỏng khi có sự thay đổi lớn về tải như từ 0% đến 100% hoặc từ 100% đến 0%.
Chất lượng đầu ra tuyệt vời
- Ripple và Tiếng ồn: ≤200mVp-p (≤20MHz)
- Điện thoại Trọng lượng Noise Voltage ≤2mV
- Thời gian chờ mất điện: 10ms
- Tối đa Tải điện dung: 4000uF
- Độ trễ khởi động: 3S-8S (220Vac@25 °C)
3. cơ chế bảo vệ Omni-Directional và đảm bảo an toàn
Mô-đun có rất nhiều chức năng bảo vệ.Điều này giúp xây dựng một hệ thống an ninh, cho các thiết bị được sử dụng bên ngoài trong điều kiện thực sự khó khăn.
Bảo vệ bên đầu ra
- Bảo vệ ngắn mạch dài hạn với khả năng tự phục hồi
- Bảo vệ quá áp (58.5VDC – 60.5VDC giám sát nội bộ)
- Khóa quá áp bên ngoài ở > 63VDC cho 500ms
- Báo động thiếu điện áp đầu ra: 37VDC – 39VDC
Bảo vệ bên đầu vào
- Báo động quá áp:AC: 290Vac – 300Vac
DC: 390Vdc – 400Vdc - Tắt đầu ra tại:300Vac ±5Vac
400Vdc ±5Vdc - Bảo vệ dưới điện áp với tự động nghỉ ngơi
Bảo vệ thông minh và đáng tin cậy
- Bảo vệ quá nhiệt với chế độ giảm nhiệt nhiều giai đoạn
- Bảo vệ phân cực ngược
- Internal Fault Protection (bảo vệ lỗi quạt)
4. truyền thông linh hoạt và thuận tiện hoạt động & bảo trì thiết k
Mô-đun nói chuyện với mô-đun giám sát bằng bus CAN. giao diện CAN này là riêng biệt. lấy sức mạnh của nó từ + 5Vdc bên trong mô-đun.
Chức năng giám sát toàn diện
- Điện áp từ xa và quy định hiện tại
- Điều khiển bật/tắt mô-đun đơn
- Phản hồi báo động thời gian thực
Vận hành và bảo trì thuận tiện
Mô-đun có khả năng trao đổi nóng. thời gian thay thế là hơn 50 phút.
Chỉ số LED trực quan
- Màu xanh lá cây: Hoạt động bình thường
- Màu vàng: Quá nhiệt độ hoặc lỗi giao tiếp
- Màu đỏ: Tắt quá áp đầu ra hoặc hỏng quạt
5. khả năng thích ứng mạnh mẽ với môi trường phức tạp
Mô-đun hoạt động tốt trong điều kiện khắc nghiệt và nó hoàn hảo cho khung giá đỡ ngoài trời.
Phạm vi nhiệt độ hoạt động rộng
- Hoạt động: -40 °C đến 75 °C
- Hoạt động tải ổn định: -10 °C đến 55 °C
- Lưu trữ & vận chuyển: -40 °C đến 75 °C
Độ ẩm cao và thích ứng độ cao
- Độ ẩm: 5% – 95% (không ngưng tụ)
- Độ cao: lên đến 4.000m
Làm mát thông minh
Làm mát không khí cưỡng bức với điều khiển tốc độ quạt thông minh.
Chống nhiễu và chống sốc tuyệt vời
- Miễn dịch EMC (ESD, đột biến, nhóm xung)
- Chống sét lan truyền: 5kA × 5 lần
- Rung và chống sốc phù hợp với yêu cầu vận chuyển và vận hành
6. cấu trúc nhỏ gọn và đảm bảo chất lượng đáng tin cậy
Mô-đun chỉ cao 1U (41,5mm × 106,5mm × 286mm) và nặng dưới 2kg.
Mức độ bảo vệ cao
Mức độ bảo vệ vỏ: IP20
Tương thích với Tủ IP55 và IP66.
Chất lượng sản phẩm đáng tin cậy
- MTBF: 5 × 105 giờ (25 °C, đầy tải)
- Chứng nhận An toàn: GB 4943, IEC/EN 62368-1, CE/CB
- EMC: EN 55032 Loại A, EN 300386 Loại A
Tiếng ồn thấp và bảo vệ môi trường
- Tiếng ồn âm thanh ≤55dB
- Không phát thải khí độc hại
Bảo hành và lưu trữ
- Bảo hành: 2 năm
- Điều kiện bảo quản:
- Nhiệt độ: -10 °C đến 40 °C
- Độ ẩm ≤80%
Là một thành phần chính của tủ phân phối ngoài trời và hệ thống cung cấp năng lượng mặt trời, nó cung cấp cho người dùng nguồn cung cấp điện lâu dài và ổn định và giảm chi phí bảo trì sau này.
