Làm thế nào để bảo vệ các trạm cơ sở di động khỏi sét?

Sấm sét gây ra mối đe dọa nghiêm trọng cho các trạm cơ sở liên lạc di động, thường được triển khai trong môi trường độ cao, mở hoặc tiếp xúc. Một tia sét có thể làm hỏng thiết bị viễn thông quan trọng, làm gián đoạn dịch vụ mạng và thậm chí gây nguy hiểm cho nhân viên bảo trì.

Là tuyến phòng thủ đầu tiên, tủ viễn thông ngoài trời đóng vai trò quyết định trong việc chống sét và nối đất.Trong bài viết này, chúng tôi chia nhỏ các yêu cầu chính của tiêu chuẩn ngành YD5068-98 – Code for Design of Lightning Protection and Grounding of Mobile Communication Base Stations, và giải thích cách Tủ viễn thông ngoài trời KDST giúp giảm thiểu rủi ro sét hiệu qu.

Tại sao chống sét & nối đất là không thể thương lượng cho các trạm cơ s

Trạm cơ sở di động phụ thuộc vào tháp cao, vỏ bọc kim loại, và chạy cáp dài informing họ thu hút sét tự nhiên.Khi sét đánh, kết quả dòng điện tăng có th:

Đốt cháy các thành phần cốt lõi bên trong tủ viễn thông ngoài trời, gây mất tín hiệu kéo dài
Hệ thống điện bị hư hỏng, bao gồm bộ chỉnh lưu và dây pin trong tủ điện viễn thông
Kích hoạt hỏa hoạn hoặc điện giật, đe dọa an toàn nhân sự và các cơ sở xung quanh

Hệ thống chống sét và nối đất cung cấp a đường xả có kiểm soát, hướng dẫn an toàn dòng sét vào trái đất trước khi nó có thể làm hỏng thiết bị nhạy cảm. về bản chất, nối đất hoạt động như một “van an toàn”tương tự như thiết bị bảo vệ rò rỉ trong hệ thống điện dân dụng.

Đây không phải là tùy chọn. Chống sét thích hợp là một yêu cầu kỹ thuật bắt buộc để đảm bảo tính liên tục của mạng và an toàn vận hành.

Nguyên tắc chống sét và nối đất cốt lõi cho các trạm gốc

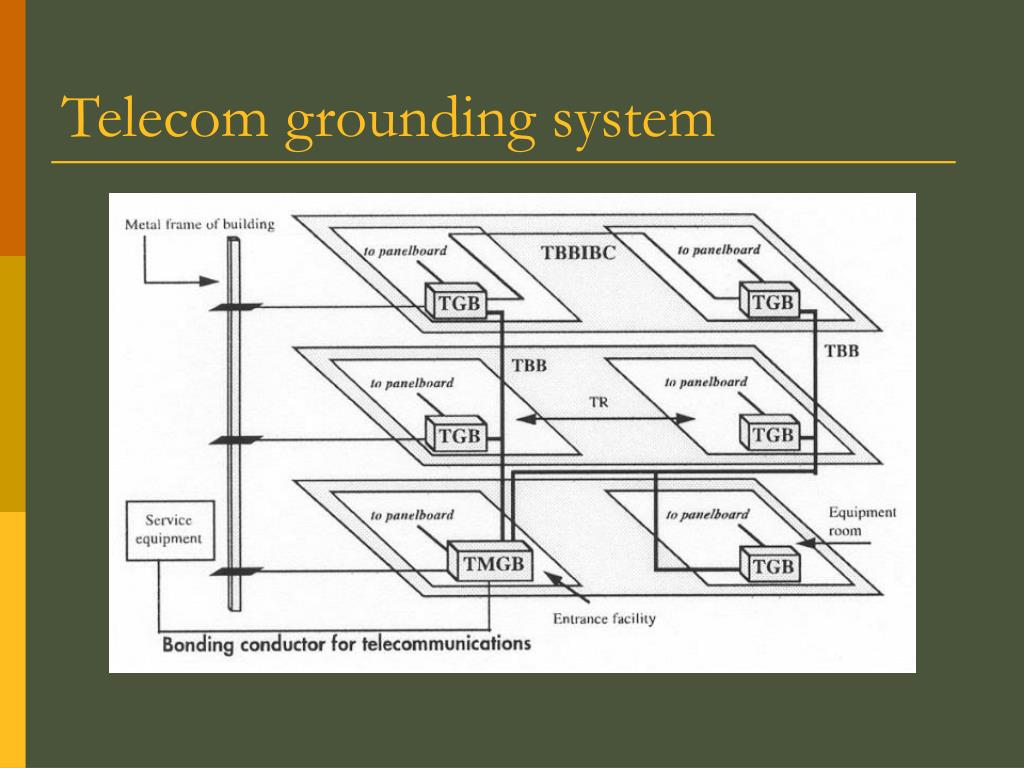

1. áp dụng một hệ thống nối đất kết hợp: Tích hợp tất cả các nhu cầu nối đất

Theo YD5068-98, các trạm gốc phải sử dụng a hệ thống nối đất kết hợp, tích hợp:

Nối đất làm việc (đối với hoạt động bình thường của thiết bị)
Nối đất bảo vệ (đối với vỏ kim loại)
Tiếp đất chống sét (đối với chuyển hướng dòng sét)

Chúng được thống nhất thành một lưới nối đất bao gồm:

Lưới nối đất phòng thiết bị
Lưới nối đất tháp
Lưới nối đất biến áp

Nếu có thể, các kết cấu dẫn điện hiện có như cốt thép nền tòa nhà và cọc nối đất nên được kết hợp để tăng cường sự phân tán dòng điện.

Đối với các trạm gốc lắp đặt trên các tòa nhà dân cư hoặc thương mại, tất cả các hệ thống nối đất phải dùng chung a lưới nối đất đơn, và tháp nên được liên kết với hệ thống chống sét của tòa nhà ít nhất là hai lần.

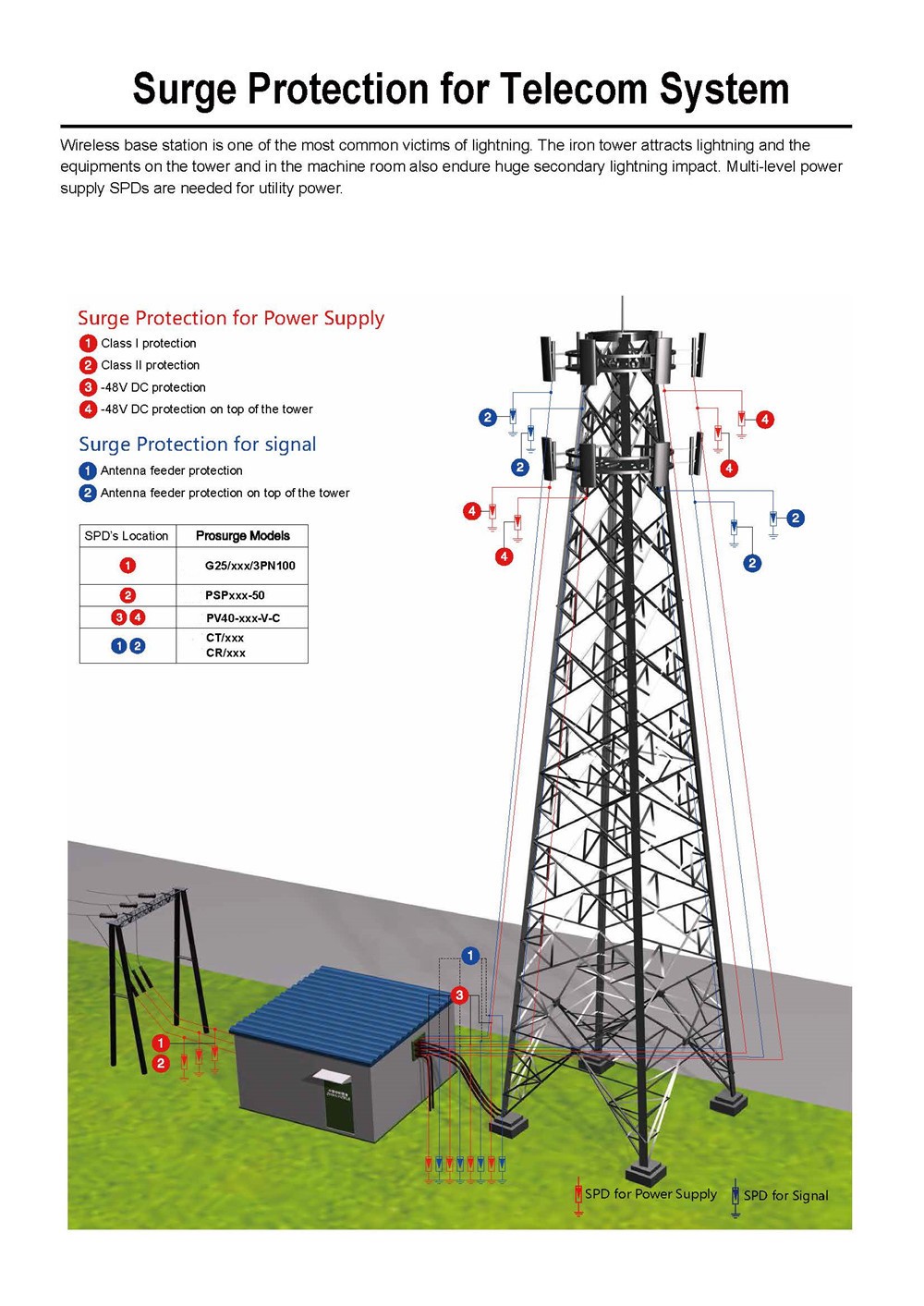

2. bảo vệ mục tiêu cho các thành phần trạm gốc chính

(1) Hệ thống cung cấp điện: Chặn sét tại nguồn

Đường dây điện là kênh chính cho sự xâm nhập của sét.Các biện pháp bảo vệ bao gồm:

Sử dụng cáp bọc kim loại hoặc cáp cách điện đặt trong ống thép dưới lòng đất, với nối đất ở cả hai đầu

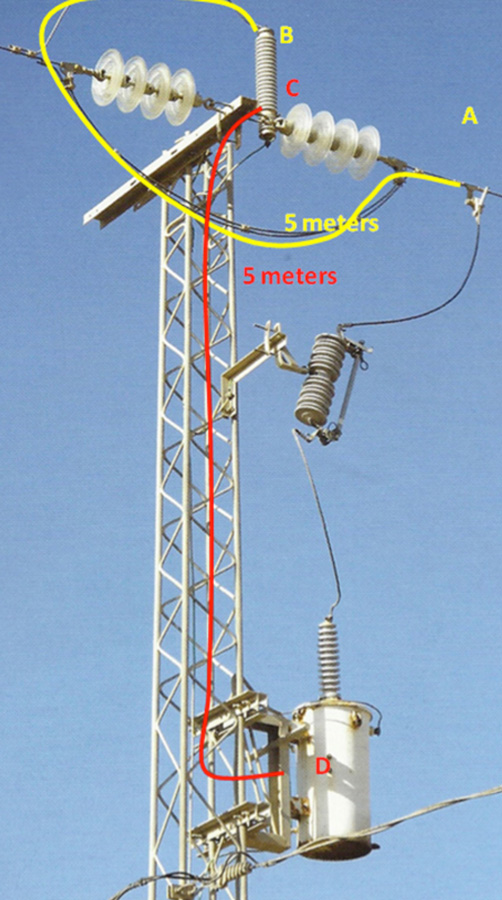

Lắp đặt thiết bị chống sét oxit kẽm ở cả hai phía điện áp cao và điện áp thấp của máy biến áp
Trang bị tất cả các đường dây điện đến và đi với thiết bị chống sét trước khi chúng đi vào tủ viễn thông ngoài trời

Những biện pháp này ngăn chặn sét lan truyền vào thiết bị gắn trên tủ.

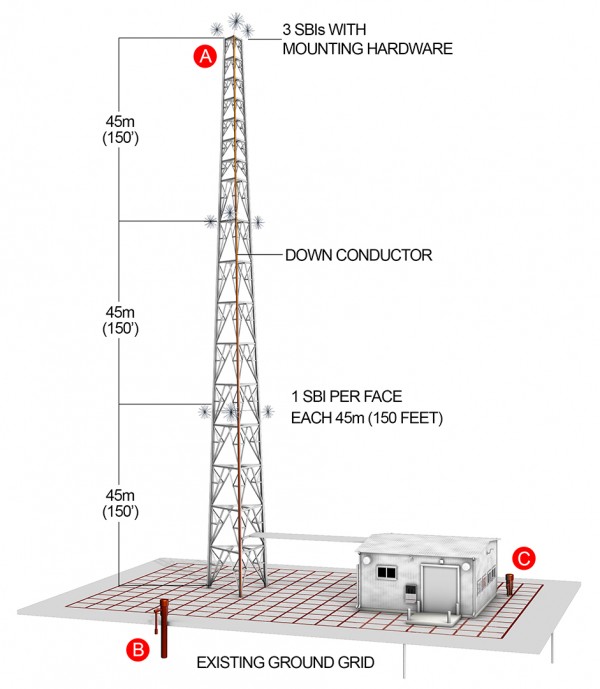

(2) Tháp & Hệ thống Antenna-Feeder: Tuyến phòng thủ đầu tiên

Tháp là công trình lộ thiên nhất và cần được chống sét trực tiếp mạnh mẽ:

Lắp đặt các thiết bị đầu cuối không khí (thanh chống sét) ở đỉnh tháp, với dây dẫn xuống làm bằng thép phẳng mạ kẽm 40mm × 4mm
Nối đất vỏ kim loại của cáp trung chuyển ăng-ten tại nhiều điểm, đặc biệt là ở lối vào tủ
Đối với các tháp cao hơn 60 mét, thêm điểm nối đất giữa nhịp trên cáp trung chuyển
Lắp đặt thiết bị chống sét trung chuyển bên trong tủ viễn thông ngoài trời để ngăn chặn sét gây ra

(3) Tủ viễn thông ngoài trời: Nơi trú ẩn an toàn cho thiết bị của KDST

Tủ viễn thông ngoài trời là những các đơn vị bảo vệ cốt lõi của một trạm gốc.Thực hành tốt nhất bao gồm:

Nối đất tất cả các bộ phận kim loạivỏ tủ, khay bên trong, cửa ra vào và ống thông gió
Sử dụng dây dẫn nối đất bằng đồng nhiều sợi với diện tích mặt cắt ngang ≥ 35mm²
Lựa chọn vỏ bọc chất lượng cao làm bằng thép mạ kẽm hoặc thép không gỉ 316L cho độ dẫn điện và chống ăn mòn tuyệt vời
Lựa chọn tủ với Xếp hạng bảo vệ IP55 hoặc IP65 để ngăn chặn bụi, mưa, và can thiệp môi trường

Tủ ngoài trời chịu được thời tiết KDST kết hợp thiết kế cấu trúc mạnh mẽ với các giải pháp bao vây tùy chỉnh để đáp ứng nhu cầu của môi trường triển khai đa dạng.

(4) Đường tín hiệu: Chiến lược bảo vệ kép

Cáp tín hiệu phải luôn được định tuyến ngầm dưới đất, vì đường dây trên không rất dễ bị sét gây ra. Các biện pháp bổ sung bao gồm:

Lắp đặt thiết bị chống sét tín hiệu tại các điểm vào cáp
Nối đất các cặp dây không sử dụng để loại bỏ các đường dẫn sét tiềm năng

3. tiếp đất kháng: Các Lower, các Safer

Điện trở nối đất quyết định mức độ hiệu quả của dòng sét được thải vào trái đất:

Lĩnh vực chung: 5Ω
Vùng giông bão thấp (≤20 ngày/năm): 10Ω
Thiết bị chống sét & máy biến áp: 10Ω

Điện trở thấp hơn đảm bảo tiêu tán năng lượng nhanh hơn và giảm căng thẳng thiết bị trong các sự kiện sét.

Tủ viễn thông ngoài trời KDST: Đối tác bảo vệ chống sét đáng tin cậy của bạn

Chọn tủ phù hợp giúp tăng cường đáng kể hiệu suất chống sét.KDST tích hợp các cân nhắc về bảo vệ tiếp đất và tăng áp vào mọi thiết kế bao vây.

1. vật liệu cao cấp & Tối ưu hóa cấu trúc

Tủ KDST được sản xuất từ thép mạ kẽm hoặc thép không gỉ 316L, cung cấp độ dẫn điện tuyệt vời.Mỗi tủ bao gồm thiết bị đầu cuối nối đất được cài đặt sẵn và tuân theo nguyên tắc YD5068-98 của đường nối đất ngắn, thẳng để giảm thiểu sức đề kháng.

2. tích hợp Power & Lightning Protection

Tủ điện viễn thông KDST tích hợp phân phối điện, chỉnh lưu, pin và khả năng chống sét vào một vỏ duy nhất giúp giảm độ phức tạp của hệ thống dây điện và các điểm vào sét.

Đối với các trang web từ xa hoặc ngoài lưới điện, tủ thông tin năng lượng mặt trời KDST cung cấp nguồn điện độc lập, loại bỏ rủi ro sét liên quan đến đường dây điện đường dài.

3. giải pháp tùy chỉnh cho môi trường đa dạng

Cho dù đối với các trạm cơ sở mới, trang bị thêm hoặc lắp đặt trên mái nhà, KDST cung cấp các giải pháp bao vây phù hợp. ở các vùng dễ bị sét hoặc ven biển, tủ có thể được ghép nối với các cơ quan nối đất chống ăn mòn, trong khi các thiết kế mô-đun hỗ trợ triển khai nhanh chóng và tối ưu hóa nối đất.

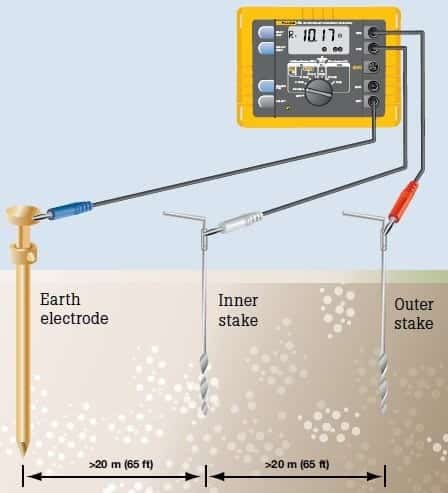

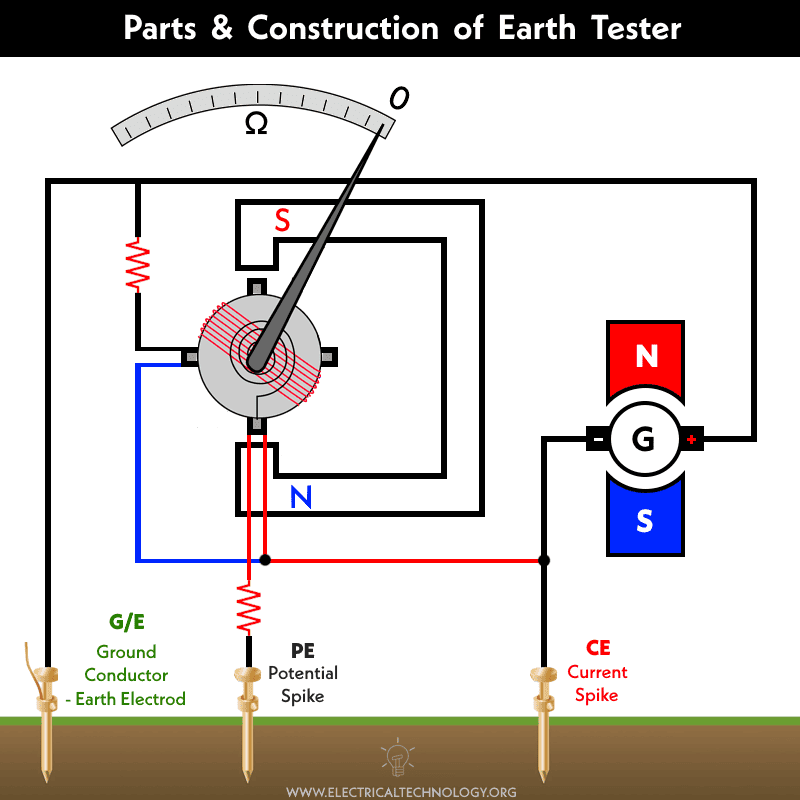

Kiểm tra chấp nhận khóa: Cách kiểm tra khả năng chống nối đất

Kiểm tra thích hợp đảm bảo tuân thủ và an toàn:

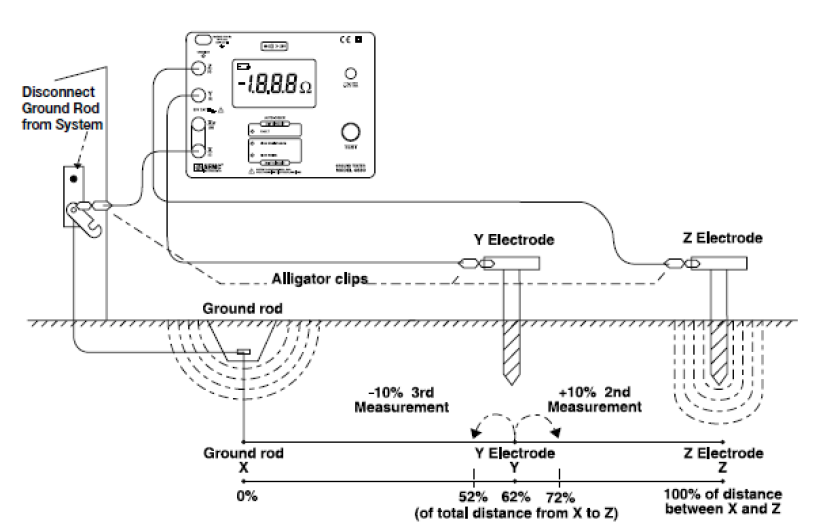

Đặt điện cực hiện tại 3–5 lần đường kính lưới nối đất tương đương cách xa mép lưới
Đặt điện cực điện áp giữa điện cực hiện tại và lưới nối đất ở khoảng cách 0,5–0,6
Nếu điện trở vượt quá giới hạn, hãy cải thiện hiệu suất bằng cách mở rộng lưới nối đất hoặc thêm dây dẫn nối đất vòng

Suy nghĩ cuối cùng

Chống sét cho trạm gốc di động là a nhiệm vụ kỹ thuật cấp hệ thống, kết hợp thiết kế nối đất tiêu chuẩn hóa với thiết bị chất lượng cao.Bằng cách làm theo yêu cầu YD5068-98 và triển khai tủ viễn thông ngoài trời KDST, các nhà khai thác có thể xây dựng một đáng tin cậy “tường chống sét” đối với cơ sở hạ tầng quan trọng.

Đối với các nhà khai thác viễn thông, nhà thầu EPC và nhóm bảo trì, việc đầu tư vào các giải pháp nối đất và bao vây tuân thủ là điều cần thiết để đảm bảo tính liên tục của dịch vụ và an toàn cho nhân viên.
Nếu bạn đang tìm kiếm các giải pháp chống sét và bao vây tùy chỉnh, KDST mang lại thiết kế chuyên nghiệp, sản xuất xuất sắc và hiệu suất đáng tin cậy giúp chống sét đơn giản hơn, an toàn hơn, và đáng tin cậy hơn.
