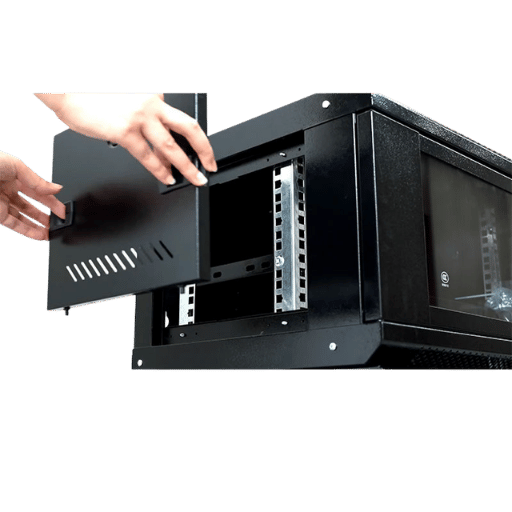

Tủ Rack Máy chủ IP20: Thông số kỹ thuật, Kích thước U và Cách chọn đúng
Một giá đỡ máy chủ IP20 nói chung là tiêu chuẩn cho các trung tâm dữ liệu trong nhà, phòng máy chủ và tủ mạng đ nhưng những gì “IP20” thực sự bảo vệ chống lại đôi khi là chủ đề của sự nhầm lẫn, ngay cả trên các trang xếp hạng cho cụm từ tìm kiếm. bản tóm tắt này giải thích các IEC 60529 danh pháp, đi qua các kích thước U tiêu chuẩn và các yếu tố hình thức gắn kết, so sánh IP20 với các tùy chọn IP54 và IP55, và kiểm tra cách các ứng dụng AI đang định hình lại lựa chọn giá máy chủ thông qua năm 2026 và sau đó. viết cho các kỹ sư và người xác định mua sắm CNTT, không phải người mua sắm bán l.
Thông số kỹ thuật nhanh
| Định nghĩa tiêu chuẩn | IEC 60529 (quốc tế) / EN 60529 (Châu Âu) / BS EN 60529:1992 (Anh) |
| Chữ số đầu tiên (rắn) | 2 = bảo vệ chống lại các vật thể rắn ≥12,5 mm (ngón tay, dụng cụ lớn) |
| Chữ số thứ hai (chất lỏng) | 0 = không có bảo vệ chống lại sự xâm nhập của nước |
| Sử dụng điển hình | Trung tâm dữ liệu trong nhà có điều hòa, phòng máy chủ, tủ MDF/IDF, tủ CNTT cạnh trong phòng sạch |
| Tiêu chuẩn cơ khí | 19 inch (482,6 mm) chiều rộng bảng điều khiển, 1U = 44, 45 mm mỗi ANSI/EIA-310-D-1992 |
| Kích thước chữ U phổ biến | 6U, 9U, 12U, 18U, 22U, 27U, 32U, 42U (và các biến thể 47U / 48U) |
| NEMA tương đương | Không có trận đấu trực tiếp; gần nhất là NEMA Loại 1 (trong nhà nói chung, không có chất lỏng bảo vệ) |
IP20 có nghĩa là gì đối với một Rack máy chủ (và những gì nó không bảo vệ chống lại)
IP có nghĩa là Bảo vệ sự xâm nhập.Chỉ số hai chữ số, được đánh vần trong IEC 60529 và được hài hòa như EN 60529 (trên toàn EU) và BS EN 60529:1992 (Anh), phân loại một bao vây trên hai thông số: bảo vệ xâm nhập vật thể rắn (số đầu tiên) và bảo vệ nước (thứ hai).
Đối với một giá máy chủ IP20, chữ số đầu tiên (2) biểu thị tủ cung cấp bảo vệ chống lại bất kỳ đối tượng rắn 12,5 mm hoặc lớn hơn ike một ngón tay, một công cụ, một mảnh vỡ trong IEC nói. bụi, hạt mịn hơn, và dây trần không được bảo vệ. chữ số thứ hai (0) có nghĩa là tủ có bảo vệ nước bằng không (lực nhỏ giọt thẳng đứng) thậm chí không phải là một nhỏ giọt thẳng đứng từ phía trên.
IP20 có ý nghĩa gì trên tủ máy chủ?
Một giá đỡ máy chủ IP20 được thiết kế cho môi trường trong nhà được kiểm soát.Một điển hình Tủ máy chủ trong nhà IP20 có cửa trước và cửa sau bằng kim loại đục lỗ (để thông gió), tấm bên có thể tháo rời (để bảo trì) và cửa kính cường lực hoặc thép đặc. Không có loại nào trong số này chịu được thời tiết chống lại độ ẩm, giật gân hoặc bụi mịn. Tham khảo chéo với tiêu chuẩn 250 của Hiệp hội các nhà sản xuất điện quốc gia (NEMA), IP20 không có chất tương tự chính xác trong phân loại đó inh NEMA Loại 1 là mối tương quan lỏng lẻo gần nhất.
Một nguồn phổ biến của sự nhầm lẫn xếp hạng IP: một số trang tham chiếu nêu ngưỡng kích thước IP2X là 2,5 mm. Định nghĩa IEC 60529 thực tế là 12,5 mm ide IP2X được xây dựng xung quanh các ngón tay hoặc các đối tượng có kích thước tương tự. ngưỡng 2,5 mm đó thuộc về IP3X, không phải IP2X. Nếu một bảng dữ liệu sản phẩm trích dẫn sai ngưỡng, hãy coi nó như một lá cờ để xem xét phần còn lại của thông số kỹ thuật một cách cẩn thận.
IP20 = 12,5 mm bảo vệ ngón tay + bảo vệ nước bằng không. chỉ sử dụng trong nhà, với điều khiển HVAC và không có nguy cơ nhỏ giọt hoặc bắn nước. bất cứ điều gì khác cần một đánh giá IP cao hơn.
Kích thước tiêu chuẩn U Giải thích: 6U, 9U, 12U, 18U, 27U, 42U
Các “U”trong một giá máy chủ tiêu chuẩn là đơn vị của chiều cao lắp dọc. theo ANSI/EIA-310-D-1992 (tiêu chuẩn cơ học được trích dẫn trong Hướng dẫn cài đặt Cisco UCS và tài liệu nhà cung cấp khác), 1U bằng 44,45 mm hoặc 1,75 inch. chiều rộng bảng điều khiển bên trong là 19 inch (482,6 mm).Tất cả các giá đỡ 19 inch thương mại đều có chung hình học đó và các nhà cung cấp thiết bị thiết kế máy chủ gắn trên giá, công tắc và PDU để phù hợp với nó.
Bởi vì giá trị U đặt ra công suất bên trong của giá đỡ, việc chọn kích thước chữ U phù hợp là quyết định có hậu quả nhất sau khi xếp hạng IP của chính nó. Một tủ 12U lấp đầy vào tháng thứ sáu buộc phải xé toạc và thay thế tốn kém. Một tủ 42U trống một nửa trong tủ quần áo 9 m² lãng phí cả không gian sàn và ngân sách.
| cỡ Mỹ | Chiều cao bên trong (mm) | Công suất điển hình | Ứng dụng chung |
|---|---|---|---|
| 6U | 266,7 mm | 1 switch + 2-3 máy chủ nhỏ + patch panel | Gắn tường; IDF văn phòng nhỏ |
| 9U | 400 mm | 2 thiết bị chuyển mạch + 4 máy chủ + UPS + cáp | Treo tường hoặc sàn ngắn; văn phòng chi nhánh |
| 12U | 533,4 mm | ~6-8 Thiết bị 1U + phụ kiện | Phòng máy chủ nhỏ; Giá đỡ AV |
| 18U | 800 mm | ~10-12 thiết bị 1U | Phòng máy chủ SMB; cạnh mật độ trung bình |
| 27U | 1200 mm | ~18 thiết bị 1U, quản lý cáp PDU + đầy đ | Phòng máy chủ; nửa giá đồng vị trí |
| 42U | 1867 mm | Giá đỡ toàn chiều cao; ~ 30+ thiết bị 1U | Trung tâm dữ liệu; tủ sàn tiêu chuẩn |
12U có ý nghĩa gì đối với giá đỡ máy chủ?
Một giá máy chủ 12U cung cấp 12 × 44,45 mm = 533, 4 mm không gian lắp đặt dọc bên trong.Trong các hình hàng ngày, 12U chứa khoảng sáu đến tám máy chủ gắn giá 1U cộng với một công tắc trên cùng của giá đỡ và một PDU 1U, với một hoặc hai U dành riêng cho quản lý cáp. 12U là điểm ngọt điển hình cho phòng máy chủ SMB, giá điều khiển AV hoặc tủ CNTT văn phòng chi nhánh nhỏ its đủ lớn cho một ngăn xếp máy chủ thực, đủ nhỏ để gắn tường hoặc ngồi trong một góc không có không gian sàn chuyên dụng.
Sự khác biệt giữa giá đỡ 9U và 12U là gì?
Phương sai cơ học là 133,35 mm ather ba đơn vị giá đỡ có chiều cao bổ sung (3 × 44,45 mm). sự khác biệt thực tế quan trọng hơn: 9U thường đứng đầu tại năm thiết bị rack-mount một khi quản lý cáp được tính đến, trong khi 12U thoải mái hỗ trợ tám. vỏ bọc 9U tàu rẻ hơn và chiếm ít không gian hơn, nhưng nếu bất kỳ sự tăng trưởng nào qua thiết bị thứ ba hoặc thứ tư là có thể, việc nâng cấp lên 12U là bảo hiểm giá rẻ. cho các cài đặt mới, nơi giá ban đầu là một nửa trống rỗng, 12U hầu như luôn luôn là mặc định tốt hơn. cho giá đỡ thay thế hoặc đơn mục đích (một giá chuyển đổi, một giá đỡ UPS), 9U giữ chi phí xuống.
Hệ số lắp đặt và hình thức: Gắn tường, Đứng sàn, 4 trụ và Khung mở
Một khi kích thước U được giải quyết, nhánh tiếp theo là yếu tố hình thức. một giá đỡ 12U có thể là một tủ nhỏ đứng tự do, một khung xoay treo tường, hoặc một khung mở 4 bài. mỗi yếu tố hình thức có một dấu chân cài đặt khác nhau, mô hình truy cập, và điểm giá. sự lựa chọn hiếm khi về bản thân giá đỡ ine it Lừa về căn phòng nó sống.
| Yếu tố hình thức | Phạm vi U điển hình | Phạm vi tải tĩnh | Mẫu truy cập | Tốt nhất cho |
|---|---|---|---|---|
| Gắn tường | 4U -18U | ~60-80 kg | Mặt trước + mặt bên (khung xoay) | Tủ dây điện; tải nhẹ không có không gian sàn |
| Tầng đứng đóng cửa (IP20) | 12U -47U | ~600-800 kg | Cửa trước + cửa sau; cả hai mặt bên có thể tháo rời | Trung tâm dữ liệu trong nhà; triển khai nhạy cảm về bảo mật |
| Khung mở 2 bài | 12U -45U | ~150-300 kg | Truy cập đầy đủ 360°; không có bao vây | Chuyển đổi /phòng bảng vá lỗi; triển khai dày đặc cáp |
| Khung mở 4 bài | 22U -48U | ~700-1500 kg | Đầy đủ 360°; hỗ trợ đường ray phía sau cho máy chủ sâu | Máy chủ mật độ cao; Khối lượng công việc AI/GPU cần luồng không khí tối đa |
Một đánh giá IP20 chỉ có ý nghĩa áp dụng cho tủ kèm theo ip mở-khung rack không có bao vây và do đó không có đánh giá IP ở tất cả. nơi an ninh vật lý là một mối quan tâm thực sự (phòng MDF chia sẻ, tầng trệt máy chủ tủ quần áo), một tủ IP20 đóng là phù hợp ngay cả với một chi phí nhiệt nhỏ. nơi luồng không khí vượt trội hơn tất cả mọi thứ khác (giá đỡ AI/GPU hiện đại ở 30 + kW), khung mở giành chiến thắng ify ngay cả khi phòng chính nó được điều hòa trong nhà.
Thông số kỹ thuật xây dựng thực sự quan trọng (Máy đo thép, SPCC, Cửa, Tải trọng tĩnh)
Hai tủ có cùng kích thước chữ U và xếp hạng IP có thể khác nhau về độ bền trong thế giới thực từ 3-5 ×. những gì tách chúng sống trong các phần spec-tấm hầu hết người mua lướt qua: đo thép, lớp hợp kim, xây dựng cửa, và xếp hạng tải động. dưới đây là Kiểm toán Spec 7 điểm α một danh sách kiểm tra KDST đội ngũ kỹ thuật sử dụng nội bộ khi xem xét tủ đối thủ cạnh tranh và đệ trình OEM, với mỗi dòng đáng để kiểm tra chéo trước khi phát hành PO.
Kiểm tra thông số giá máy chủ 7 điểm
- Máy đo thép khung – điển hình là máy đo cán nguội 14-18 (SPCC, JIS G 3141 cấp thương mại). Máy đo dày hơn có nghĩa là kết cấu cứng hơn khi chịu tải. Xác nhận máy đo áp dụng riêng cho khung, không chỉ các tấm bên.
- Độ dày cửa và mặt bên – thường là khổ 18-20. Cửa trước bằng kính cường lực có kích thước từ 4 đến 6 mm. Tấm mỏng hơn dễ vỡ hơn và dễ bị hư hỏng; tấm dày hơn cung cấp nhiều trọng lượng hơn.
- Độ dày lớp phủ bột nh đ phạm vi tiêu chuẩn công nghiệp là 60-120 µm. chip lớp phủ mỏng hơn; lớp phủ dày hơn chống lại các vết trầy xước từ cáp và thiết bị gắn trên giá trong suốt thời gian sử dụng mười năm.
- Xếp hạng tải tĩnh so với động β một “600 kg tĩnh” giá có nghĩa là khung trống hỗ trợ tải đó trên một tầng bằng phẳng. xếp hạng động (giá đỡ với thiết bị, di chuyển trên bánh xe) giảm 30-50% thấp hơn. luôn xác minh cả hai số trên bảng dữ liệu.
- Việc lắp đặt tuân thủ đường ray – các đường ray không thẳng hàng với các lỗ mở ANSI/EIA-310-D-1992 (Phần 1) tạo ra các vấn đề về lắp bộ giá đỡ và các vấn đề về thông số kỹ thuật của tầng.
- Tỷ lệ phần trăm thủng cửa – tủ IP20 làm mát thụ động cần 60-78% cửa đục lỗ khu vực mở (ở hai bên nơi quạt gắn phía trước thổi) cho luồng không khí từ trước ra sau thích hợp. cửa thép rắn sẽ bẫy nhiệt.
- Quản lý và nhập cáp - các đường cắt cáp trên và dưới được lắp đặt sẵn với bộ phận bảo vệ chổi và/hoặc vòng đệm, đồng thời bộ quản lý cáp dọc tích hợp ở hai bên (vòng cáp/ống dẫn ngón tay) cho phép hệ thống dây điện sẵn sàng sử dụng có thể được kéo và cố định trong quá trình vận chuyển hoặc di dời trong tương lai.
📐 Ghi chú Kỹ thuật
Một “600 kg tải tĩnh” đánh giá mô tả khung trống trên một sàn bê tông cấp.Một khi cáp, PDUs, và thiết bị đi trong đ và tủ ngồi trên bánh xe điểm tải trên một tầng truy cập nâng lên · khả năng tải hiệu quả giảm mạnh. xác minh xếp hạng PSI sàn so với trọng lượng tủ tải trước khi cài đặt, đặc biệt là trong các tòa nhà với tầng truy cập nâng lên.Đây là chế độ thất bại không có bảng dữ liệu cảnh báo bạn.
Các học viên hiện trường thường thấy rằng các tủ “tương đương spec” rẻ nhất không thành công ở các mối hàn dưới tải trọng động, không phải ở các tấm. tài liệu chứng nhận Mill và báo cáo phân tích phần tử hữu hạn đ khi một OEM sẵn sàng chia sẻ chúng ền các tủ riêng biệt tồn tại một thập kỷ từ các tủ lắc lư sau khi làm mới thiết bị thứ hai.
IP20 vs IP54 vs IP55: Khi bạn cần bảo vệ nhiều hơn
Đó “trung tâm dữ liệu trong nhà” giả định được xây dựng vào IP20 phá vỡ thời điểm triển khai các cạnh vào bất cứ nơi nào ít kiểm soát.Một nơi trú ẩn viễn thông bên cạnh một hội thảo.Một tủ cạnh trong một phòng sau bán lẻ.Một tủ máy chủ chia sẻ HVAC với một dock tải ẩm.Trong bất kỳ trong số này, IP20 là không đủ. mà đánh giá cao hơn là đúng phụ thuộc vào sự ô nhiễm và tiếp xúc với nước inh bumping lên một notch chi phí tiền bạc, nhưng sự lựa chọn sai chi phí thiết b.
| Đánh giá | Bảo vệ vững chắc | Bảo vệ chất lỏng | Sử dụng điển hình |
|---|---|---|---|
| IP20 | ≥12,5 mm (ngón tay) | Không có | Phòng máy chủ trong nhà với HVAC |
| IP44 | ≥1,0 mm (dây, ốc vít nhỏ) | Tẩy nước từ bất kỳ hướng nào | Trong nhà công nghiệp; bụi nhẹ + thỉnh thoảng bắn tung tóe |
| IP54 | Hạn chế bụi xâm nhập (không gây hại) | Tẩy nước từ bất kỳ hướng nào | Hội thảo; sàn nhà xưởng sạch sẽ; cạnh bán điều hòa |
| IP55 | Hạn chế bụi xâm nhập | Tia nước áp suất thấp từ mọi hướng | Mái che ngoài trời; công nghiệp nhẹ |
| IP65 | Bụi kín | Máy bay phản lực nước áp suất thấp | Ngoài trời tiếp xúc; ven biển; công nghiệp bụi bặm |
Phí bảo hiểm chi phí quy mô không đồng đều trên các bước nhảy xếp hạng. IP20 đến IP44 là một bước khiêm tốn (cửa kín gioăng, mục cáp kín). IP44 đến IP54 thêm chi phí đáng kể (niêm phong toàn chu vi, thông gió lọc). IP54 đến IP65 là đáng kể ing tại thời điểm đó tủ có chức năng là một bình áp lực kín và cần quản lý nhiệt chủ động vì luồng không khí thụ động không còn nữa.
Tham chiếu chéo đến NEMA vs IP đánh giá tham khảo chéo, IP20 không có NEMA sạch tương đương (NEMA Loại 1 là tương tự lỏng lẻo). IP54 tương ứng gần như với NEMA Loại 12, và IP65 để NEMA Loại 4/4X. ANSI/TIA-942-C (bản sửa đổi tháng 5 năm 2024 của tiêu chuẩn cơ sở hạ tầng trung tâm dữ liệu) đã thêm các điều khoản rõ ràng cho điện toán cạnh extend nhận ra rằng không phải tất cả các triển khai “trung tâm dữ liệu” đều có chung một phong bì môi trường.Đối với một tủ CNTT cạnh trong một phòng sau bán lẻ, IP44 hoặc IP54 thường là đặc điểm kỹ thuật phù hợp, mặc dù việc triển khai là kỹ thuật trong nhà.

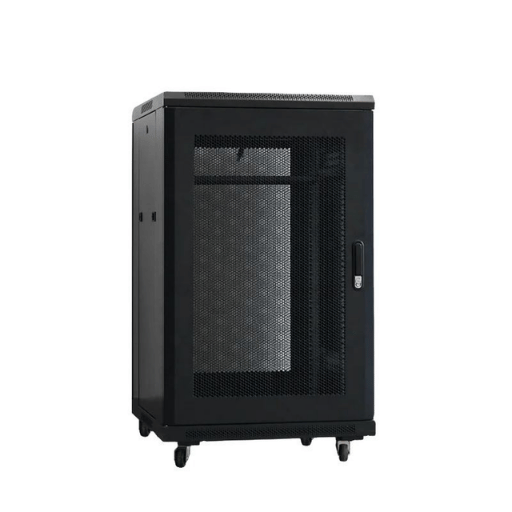

Làm mát và luồng không khí: Tại sao tải GPU IP20 + mật độ cao là rủi ro mới
Một tủ IP20 19 inch với cửa trước và cửa sau đục lỗ được xây dựng xung quanh một tiền đề: nhiệt rời khỏi mặt sau, lạnh đi vào phía trước và phòng HVAC xử lý phần còn lại. tiền đề đó giữ cho các máy chủ CPU truyền thống chạy 3-5 kW mỗi giá đỡ. nó phá vỡ hoàn toàn cho các cụm đào tạo AI và khối lượng công việc dày đặc GPU.
Tạp chí IAEI báo cáo rằng các máy chủ đào tạo AI riêng lẻ có thể vượt quá 10.000 W trên mỗi khung.Năm đến tám máy chủ như vậy trong một tủ IP20 19 inch duy nhất đẩy mật độ nhiệt cấp giá vượt quá 60 kW ord tốt bên ngoài vỏ làm mát không khí ASHRAE TC 9.9 Class A1 (đầu vào tối đa 32 °C).
“Class A1 (32 °C max) bao gồm các thiết bị được kiểm soát môi trường nhất.Trên giới hạn A1, độ tin cậy của thiết bị và điều khoản bảo hành thay đổi, và các nhà khai thác phải chứng minh các điều khiển bù đầy đủ rib thường là bộ trao đổi nhiệt cửa sau, làm mát trong hàng, hoặc làm mát chất lỏng trực tiếp đến chip.”
1 Tóm tắt Hướng dẫn về Nhiệt ASHRAE TC 9.9 cho Môi trường Xử lý Dữ liệu (Ấn bản thứ 5)
Đối với nhà thiết kế giá đỡ, các ngưỡng thực tế bị phá vỡ như thế này.Một tủ IP20 thụ động với cửa đục lỗ 60-78% xử lý lên đến ~ 5 kW mỗi giá đỡ đáng tin cậy. từ 5 đến 15 kW, tủ vẫn hoạt động nhưng chỉ với bố trí lối đi nóng/lối đi lạnh có kỷ luật, các tấm trống ở các vị trí U không sử dụng và quản lý cáp chặt chẽ để ngăn tuần hoàn. trên 15 kW, làm mát thụ động không còn đủ nữa 9 tủ cần bộ trao đổi nhiệt cửa sau chủ động, bộ làm mát trong hàng hoặc cuối cùng làm mát bằng chất lỏng trực tiếp đến chip được tích hợp vào chính giá đ.
Đây là lúc câu hỏi về yếu tố hình thức từ trước đó xuất hiện trở lại. Báo cáo xu hướng năm 2025 của Edgecore Lưu ý rằng nhiều triển khai AI đã vượt quá 125 kW mỗi giá, với dự báo đến 300 kW mỗi giá trong vòng một năm. ở những mật độ đó, một bao vây IP20 đóng là một trách nhiệm pháp lý nhiệt, và việc triển khai di chuyển đến giá đỡ khung mở với làm mát chất lỏng tích hợp. giá đỡ máy chủ IP20 vẫn đúng cho CNTT doanh nghiệp trong nhà, phòng máy chủ và các trang web cạnh chạy mật độ tính toán bình thường ing nhưng chúng không phải là hình thức phù hợp cho các cụm đào tạo AI.
≤5 kW mỗi giá: IP20 đục lỗ thụ động. 5–15 kW: IP20 thụ động với quản lý nhiệt kỷ luật (tấm trống, lối đi nóng/lạnh, vệ sinh cáp). >15 kW: bộ trao đổi nhiệt chủ động cửa sau hoặc bộ làm mát trong hàng. >30 kW: giá khung mở + làm mát bằng chất lỏng trực tiếp tới chip.
Tiêu chuẩn: EIA-310, IEC 60529 và ANSI/TIA-942 ine What You're Actually Specifying
Ba tiêu chuẩn chi phối hầu hết những gì mua giá máy chủ IP20 thực sự mua. Chúng độc lập về phạm vi nhưng tham chiếu lẫn nhau.
ANSI/EIA-310-D-1992 thiết lập hình học cơ học của giá đỡ: chiều rộng bảng 19 inch (482,6 mm), tăng theo chiều dọc 1U (44,45 mm) và mẫu khoảng cách lỗ lắp phổ quát (nhóm ba lỗ ở 15,875 mm + 15,875 mm + 12,7 mm). nhà cung cấp thiết bị thiết kế phần cứng gắn trên giá theo thông số kỹ thuật này; một bộ dụng cụ hủy hoại mô hình lỗ không khớp. Hướng dẫn cài đặt máy chủ UCS của Cisco trích dẫn “ANSI/EIA-310-D-1992, Phần 1” nguyên văn là tham chiếu khoảng cách lỗ phổ quát.
IEC 60529 (và các tiêu chuẩn bắt nguồn từ nó) tự xác định các thông số kỹ thuật xếp hạng IP, bao gồm chỉ định IP20 được thảo luận trong suốt hướng dẫn này. hài hòa hóa châu Âu (EN 60529) và Vương quốc Anh (BS EN 60529:1992) các biến thể là tương đương. NEMA 250 bao gồm một phạm vi tương tự của các loại bao vây ở Bắc Mỹ với các phương pháp thử nghiệm khác nhau; bảng chéo tham chiếu tồn tại, nhưng hai tiêu chuẩn không giống nhau.
ANSI/TIA-942 gần đây nhất được sửa đổi thành TIA-942-C vào tháng 5 năm 2024 đư là tiêu chuẩn hạ tầng trung tâm dữ liệu. không giống như EIA-310 (chỉ chi phối giá đỡ một cách máy móc), TIA-942-C bao gồm toàn bộ cơ sở: đường dẫn cáp, tầng dự phòng (Xếp hạng 1 đến Xếp hạng 4), dự phòng làm mát, vùng bảo mật. Bản sửa đổi C giải quyết rõ ràng sự tăng trưởng tính toán AI và thêm các điều khoản điện toán cạnh ing có liên quan vì các trung tâm dữ liệu không còn là tất cả các cơ sở siêu quy mô.
Đối với mục đích mua sắm: một bảng thông số kỹ thuật nêu rõ “tuân thủ phần tủ EIA-310 và TIA-942” có nghĩa là giá đỡ phù hợp với hình học cơ học và các phần liên quan đến tủ của tiêu chuẩn trung tâm dữ liệu. nó không có nghĩa là giá đỡ chính nó là “tuân thủ TIA-942” 1 chỉ cơ sở, được tích hợp với các giá đỡ và cơ sở hạ tầng khác, có thể kiếm được chỉ định đó.
Để tham khảo sâu hơn về tiêu chuẩn cơ học giá đỡ, hãy xem Tiêu chuẩn giá đỡ 19 inch EIA-310 và trang danh mục rộng hơn trên Giá đỡ 19 inch.
Triển vọng năm 2026: Khối lượng công việc AI, Giá mở và Tương lai của IP20
AI compute build-out là sự thay đổi lớn nhất trong thiết kế rack trong hai thập k. Triển vọng thị trường trung tâm dữ liệu Hoa Kỳ năm 2025 của Newmark nhận thấy rằng nhu cầu tính toán AI đã vượt qua hàng tồn kho trung tâm dữ liệu hiện có của Hoa Kỳ, được xây dựng cho khối lượng công việc bán lẻ và doanh nghiệp ở mật độ năng lượng thấp hơn nhiều. Avid Solutions’ Các dự đoán 2026-2030 ước tính các máy chủ được tối ưu hóa AI sẽ chiếm ~ 21% trong tổng công suất trung tâm dữ liệu của Hoa Kỳ vào năm 2025 và ~ 44% vào năm 2030 1 nồng độ mật độ nhiệt nhanh nhất mà một thiết kế giá đỡ từng phải đối mặt.
Từ góc độ tiêu chuẩn xây dựng, tín hiệu mạnh nhất đến từ Dự báo tháng 10 năm 2025 của Omdia: Vỏ bọc Open Rack 21 inch (một đặc điểm kỹ thuật của Dự án tính toán mở, khác biệt về mặt cơ học với EIA-310 19 inch) sẽ trở thành tiêu chuẩn thực tế cho các trung tâm dữ liệu AI, bao gồm hơn 70% lô hàng giá hàng năm vào năm 2030. tủ IP20 19 inch đóng vẫn chiếm ưu thế cho CNTT doanh nghiệp truyền thống, phòng máy chủ, nơi trú ẩn viễn thông và các trang web cạnh ing nhưng phân khúc AI mật độ cao đang chuyển sang một tiêu chuẩn cơ khí khác hoàn toàn.
Hậu quả đối với quyết định mua giá IP20 vào năm 2026: nếu việc triển khai là phòng máy chủ, tủ MDF/IDF, trang CNTT biên hoặc trung tâm dữ liệu doanh nghiệp vừa và nhỏ chạy tính toán CPU tiêu chuẩn thì IP20 ở dạng EIA-310 19 inch là lựa chọn phù hợp cho 5 -10 năm tới. Các nhóm dự án nên đánh giá quỹ đạo Open Rack trước khi cam kết xem mục tiêu có phải là AI trường xanh hay tính toán GPU hay không ngay cả khi việc triển khai ban đầu còn nhỏ. Di chuyển cơ học giữa các tiêu chuẩn còn đau đớn hơn việc đạt được tiêu chuẩn ngay từ đầu.
Câu hỏi thường gặp
Q: IP20 có đủ cho một trung tâm dữ liệu không?
Xem Câu Trả Lời
Q: Kích thước giá máy chủ tiêu chuẩn là gì?
Xem Câu Trả Lời
Q: 1U, 2U, 3U, 4U là gì?
Xem Câu Trả Lời
Q: Làm mát bằng không khí và chất lỏng có thể cùng tồn tại trong cùng một trung tâm dữ liệu không?
Xem Câu Trả Lời
Q: Khi nào tôi nên xem xét làm mát bằng chất lỏng thay vì không khí truyền thống?
Xem Câu Trả Lời
Hỏi: Tôi cần những đường ray nào cho tủ IP20 19 inch?
Xem Câu Trả Lời
Q: Làm thế nào nặng là một giá đỡ 42U IP20 đầy đủ dân cư?
Xem Câu Trả Lời
Chỉ định Giá máy chủ IP20 phù hợp cho bản dựng của bạn
KDST sản xuất tủ máy chủ trong nhà IP20 tùy chỉnh trong cấu hình 6U đến 47U, với hỗ trợ kỹ thuật và tích hợp đầy đủ. cho chúng tôi biết danh sách thiết bị của bạn, kích thước phòng và mục tiêu mật độ năng lượng inh đội của chúng tôi trả về bản vẽ CAD trong vòng hai ngày làm việc.
Về Phân tích này
Hướng dẫn giá đỡ máy chủ IP20 này dựa trên kinh nghiệm sản xuất vỏ bọc của KDST kể từ năm 2013, bao gồm sản xuất tủ OEM/ODM cho các ứng dụng viễn thông, trung tâm dữ liệu trong nhà và CNTT cạnh. tài liệu tham khảo tiêu chuẩn được trích dẫn (IEC 60529, ANSI/EIA-310-D-1992, ANSI/TIA-942-C, ASHRAE TC 9.9) được liên kết với các nguồn chính hoặc có thẩm quyền trong ngành. được xem xét bởi nhóm kỹ thuật KDST -Thâm Quyến, tháng 4 năm 2026.
Tài liệu tham khảo & Nguồn
- Xếp hạng Bảo vệ sự xâm nhập (IP) ine Ủy ban Kỹ thuật Điện Quốc tế (IEC 60529)
- Mã IP emin Wikipedia (tham khảo chéo cho IEC 60529)
- Giá đỡ 19 inch ờ Wikipedia
- Đơn vị giá đỡ (1U = 44, 45 mm) ờ Wikipedia
- Hướng dẫn cài đặt và dịch vụ máy chủ Cisco UCS C220 M8 và Cisco Systems (trích dẫn ANSI/EIA-310-D-1992)
- Tiêu chuẩn ANSI/TIA-942 Hiệp hội Công nghiệp Viễn thông I.
- Hướng dẫn về nhiệt của thiết bị điện trung tâm dữ liệu ASHRAE TC 9.9 quis Hiệp hội Kỹ sư Sưởi ấm, Làm lạnh và Điều hòa Không khí Hoa Kỳ
- Dự án Omdia Mở Vỏ Rack để trở thành Tiêu chuẩn Thực tế trong Trung tâm Dữ liệu AI vào năm 2030 từng Omdia, tháng 10 năm 2025
- Triển vọng thị trường của Trung tâm dữ liệu Hoa Kỳ năm 2025 & Newmark
- Báo cáo Xu hướng Thị trường Trung tâm Dữ liệu năm 2025 ờ Edgecore
- Trung tâm dữ liệu sử dụng bao nhiêu điện? Phân tích hoàn chỉnh năm 2025 Tạp chí IEAI của I. I
