Quel équipement est généralement installé dans une armoire de communication extérieure ?
I. Équipement de communication de base : L'unité centrale de transport pour la transmission et le traitement du signal
1. équipement de station de base de communication sans fil (Mainstream dans les scénarios 5 G/4 G)

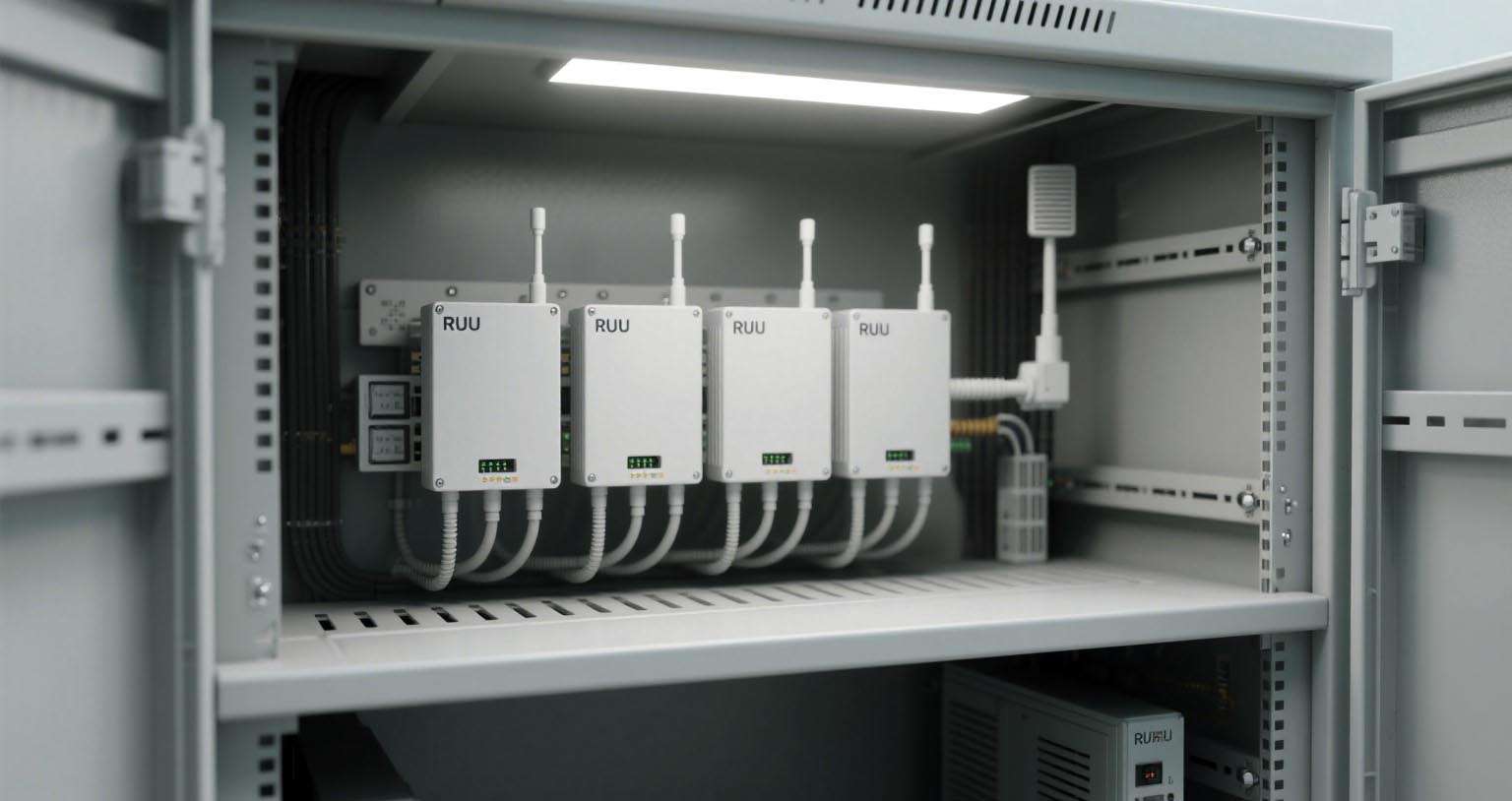

- RRU (Remote Radio Unit) : L'équipement de traitement du signal sans fil le plus central Sa fonction est de convertir les signaux en bande de base transmis par le BBU (Base Band Unit, qui est accroché extérieurement à l'extérieur de l'armoire dans des scénarios) en signaux radio (fréquence), et de les envoyer aux terminaux utilisateurs (téléphones mobiles, appareils Internet des objets) par des câbles d'alimentation connectés aux antennes En même temps, il reçoit les signaux des terminaux et les renvoie au BBU.
Paramètres techniques : Prend en charge plusieurs bandes de fréquences (n41/n78/n79 de 5 G, FDD 1 LTE de 4 G, etc.), le niveau de protection atteint IP65/IP67, la plage de température de fonctionnement est de 40 °C à + 5 °C. Les modèles de fin élevés intègrent la technologie MIMO de masse, ce qui peut augmenter la densité de couverture du signal et le taux de crête (le maximum supporte un taux de liaison descendante de 2,6 Gbps).
Lieu d'installation : Il est principalement fixé sur la couche supérieure à l'intérieur de l'armoire, laissant les interfaces du câble d'alimentation et l'espace de dissipation thermique. Dans certaines petites armoires de taille réduite, le RRU et l'antenne sont intégrés conçus pour réduire la perte de signal.
2. Équipement d'accès à large bande (scénarios à large bande maison/entreprise)
- unité distante OLT (Optical Line Terminal) :
Un dispositif clé pour le “last mile” de fibre optique large bande Après réception des signaux optiques du coeur de réseau de l'opérateur, il distribue les signaux à l'ONU (Optical Network Unit, modem optique) du côté de l'utilisateur par l'intermédiaire d'un séparateur optique, et en même temps fait converger les données amont de l'utilisateur et les renvoie au coeur de réseau.
- Caractéristiques de base :
Prend en charge la technologie GPON/EPON. Un seul appareil peut fournir 8 ports PON 32 et un accès 512 5048. Il dispose de fonctions de gestion O&M à distance (il peut surveiller l'état du port en temps réel, redémarrer l'équipement et émettre des configurations défectueuses), et la consommation de puissance de fonctionnement est d'environ 30 80 W.
DSLAM (Digital Subscriber Access Multiplexer) : Un dispositif d'accès pour le haut débit ADSL/VDSL traditionnel Il sépare les signaux voix et données par des lignes téléphoniques pour réaliser la transmission de données à large bande À l'heure actuelle, il n'est utilisé que dans les anciennes zones résidentielles, les zones rurales et les autres zones non couvertes par la fibre optique, et est progressivement remplacé par l'OLT.
3.Équipement de passerelle de l'Internet des objets (scénarios de l'Internet des objets intelligent)
Avec la vulgarisation des applications de l'Internet des objets, certaines armoires extérieures seront équipées de passerelles IoT Les fonctions principales comprennent notamment
- Accès multi-Internet des objets prend en charge des protocoles tels que LoRa, NB (IoT, 4G Cat.1) et WiFi, et peut connecter divers terminaux Internet des objets tels que des compteurs électriques intelligents, des capteurs environnementaux et des caméras (une seule passerelle peut accéder à au plus plus 200 terminaux).
- Traitement local des données : Filtre les données non valides, conversion de formats (par exemple, convertit les données binaires des capteurs au format JSON) et réduit la quantité de données transmises au cloud (réduit l'occupation de la bande passante de 3% 50%).
- Gestion des appareils à distance : prend en charge les mises à niveau du micrologiciel OTA, le diagnostic des pannes (telles que les alarmes hors ligne des terminaux) et garantit le fonctionnement stable à long terme des terminaux Internet des objets.
Applications typiques : armoires de contrôle de lumière Smart Street, armoires de surveillance de l'environnement urbain et équipements de parc industriel armoires de surveillance.
II. Équipement d'alimentation électrique : le système d'énergie pour le maintien du fonctionnement continu des équipements
1. unité de distribution AC
- Fonction de base : distribue la puissance principale 220 V/380 V introduite de l'extérieur, fournit une puissance CA indépendante pour les équipements tels que les RRU, OL et les climatiseurs. En même temps, il a une protection contre les surcharges et les courts-circuits (réalisée via des interrupteurs à air 10 A/16 A).
Conception structurelle : La conception structurelle : 1 secteur 2 interfaces d'entrée et 4 4 prises de sortie 8 (stockets standard/industrielles nationales).Certains modèles intègrent un module de surveillance 1, et affichent la tension d'entrée/sortie à travers un écran LCD (précision ± 1 V), ce qui est pratique pour le personnel d'exploitation et de maintenance pour dépanner les pannes de courant.
2. Système d'alimentation CC (alimentation électrique à usage spécial pour équipement de communication)
- Module redresseur : Convertit la puissance secteur CA en une alimentation 48 V CC, qui est la norme pour les équipements de communication Il a les fonctions de stabilisation de tension (fluctuation de tension de sortie ≤±0,5 V) et de stabilisation de courant Le courant de sortie d'un seul module est de 50A/100A, et il supporte la connexion multi module parallèle (jusqu'à 6 modules) pour répondre aux besoins de puissance (alimentation des équipements de forte puissance (par exemple, la puissance maximale de RRU peut atteindre 300W).
- Bloc-batterie : Comme alimentation de secours, il commute automatiquement l'alimentation lorsque l'alimentation secteur ne parvient pas à assurer le fonctionnement continu de l'équipement de base La configuration commune est une batterie gel 48 V/100 Ah 500 Ah (résistante aux températures élevées et basses, fonctionnant à 20 °C à + 60 °C).La durée de vie de la batterie est calculée en fonction de la consommation électrique de l'équipement (par exemple, un appareil 100 W avec une batterie 48 V/200 Ah peut durer 96 heures).
Conception spéciale : Dans certaines armoires, une cabine d'isolation thermique indépendante est conçue pour la batterie, avec une feuille chauffante intégrée (elle démarre automatiquement à basse température) pour éviter l'atténuation de la capacité de la batterie causée par les basses températures (le taux de rétention de capacité est de ≥80% à 20 °C).
3. Module d'alimentation solaire (scénarios à distance sans alimentation secteur)
- Dans les zones montagneuses, les déserts, les îles et autres zones non couvertes par l'alimentation secteur, les armoires extérieures sont équipées de systèmes d'alimentation solaire, notamment :
Panneau solaire : La puissance d'un panneau unique est de 300 W (300 W), qui est installé sur le dessus de l'armoire ou les supports environnants, avec un rendement de conversion de 18% 22% (matériau silicium monocristallin). - Contrôleur PV : Ajuste la tension de sortie du panneau solaire (12 V/24 V/48 V auto adaptatif), et empêche la batterie de se charger (tension de charge ≤5 V) et de se décharger (tension de décharge ≥42 V).
- Énergie (Energy) (énergie) : la batterie partage la batterie avec le système d'alimentation CC, stocke l'énergie électrique solaire et assure l'alimentation électrique la nuit/les jours nuageux (avec 2 pièces de panneaux solaires 500 W, elle peut répondre à toutes les puissances diurnes). fourniture d'un appareil 100W).
III. Équipement de contrôle environnemental : l'unité de régulation des infrastructures pour garantir un environnement de fonctionnement approprié pour l'équipement
1. Équipement de dissipation thermique : résoudre le problème de chauffage de l'équipement
Ventilateur à flux axial/ventilateur de dissipation thermique : Convient aux scénarios de génération de moyenne et basse chaleur (tels que les armoires à large bande (à large bande : accès total puissance ≤300. à travers 2 4 ventilateurs, il forme une convection d'air (volume d'air 100 200m³/h) pour évacuer l'air chaud hors de l'armoire Il température (départ à 40 °C et s'arrête à 30 °C), et la consommation électrique est seulement de 5 15 W par unité.
- Module Air ≥00 W : Spécial pour les scénarios de haute 5 G de chaleur (tels que les armoires 5 G RRU, avec une consommation électrique totale ≥500 W).Il adopte un compresseur pour la réfrigération, avec une capacité frigorifique de 500 W 200 W et des supports constants 0 contrôle de température (réglé 25 °C 30 °C, avec une différence de température de ± 2 °C).C Certains modèles ont une fonction de chauffage (démarre en dessous de 20 °C, avec une puissance de chauffage de 300 500 W) pour assurer le démarrage normal des environnements à basse température dans les environnements.
- Echangeur de chaleur : Le premier choix dans les zones sableuses/hautes humidités (déserts, côtes).Il utilise la différence de température à l'intérieur et à l'extérieur de l'armoire pour l'échange de chaleur (l'efficacité d'échange de chaleur est 60% 80%), et il n'y a pas besoin d'introduire de l'air, l'entrée de sable et d'humidité La puissance est d'environ 30 humidité 80W inférieur à l'air 4013 (énergie (économie 401%), mais la capacité de dissipation de chaleur 1TP4 T est limitée, la puissance adaptée aux armoires avec une consommation totale de puissance 80004 4 (999999999999999999999999999).
2. Équipement de déshumidification et de dépoussiérage : faire face aux problèmes d'humidité et de sable
- Déshumidificateur : Nécessaire dans les zones à forte humidité (la saison de pluie des prunes dans le sud, la côte).Il se déshumidifie par condensation ou adsorption, avec une capacité de déshumidification quotidienne de 0,5 2 L, et est lié avec des capteurs de température et d'humidité (commence lorsque l'humidité ≥85% et s'arrête lorsque ≤70%) pour éviter que la condensation à l'intérieur de l'armoire ne provoque un court-circuit de l'équipement.
- Filtre anti-poussière : Installé à l'entrée d'air de l'armoire, il est divisé en effet primaire (filtres ≥5m, avec une durée de vie de 3) et moyen (filtres à particules de 1m, une durée de vie de 6 mois).Les armoires à extrémité haute adoptent des filtres HEPA (filtres particules ≥ 0,3m, adaptés aux zones autour des hôpitaux, zones industrielles de poussière), et doivent être régulièrement remplacées pour assurer l'efficacité de dissipation thermique.
IV. Équipement de Surveillance et de Protection : L'Unité de Protection“” pour Assurer le Fonctionnement Sûr des Armoires
1.Unité de surveillance de l'environnement et des équipements (SCU/MCU)
- Fonction de base : Il collecte la température (précision ± 1 °C), l'humidité (précision ± 5%RH), et l'état d'accès (curacy ± 5%RH) à l'intérieur de l'armoire par l'intermédiaire de capteurs intégrés, Il collecte en même temps la tension (-48 V DC), le courant, et l'état de fonctionnement (comme si le RRU est en ligne) de l'équipement de base Les données sont téléchargées sur la plate-forme d'exploitation et de maintenance à distance (comme le système de surveillance de l'environnement de puissance de l'opérateur) par l'optique 4 G/fibre.
- Mécanisme d'alarme : Lorsqu'une anomalie survient, elle déclenche une alarme sonore et visuelle (l'armoire est équipée d'un buzzer + voyant rouge).En même temps, elle envoie des notifications de texte/poussoir de plateforme au personnel d'exploitation et de maintenance (temps de réponse ≤10 secondes), et supporte la télécommande (telle que redémarrage de l'air (conditionneur, coupure de l'alimentation des équipements défaillants).
2. Équipement de protection physique : anti-vol et anti-lumière
- Anti « serrure anti-verrouillage » : La porte d'armoire adopte une anti « serrure » (serrure à combinaison électronique (supporte le mot de passe/carte de déverrouillage IC).Certaines armoires d'extrémité hautes ont une fonction d'enregistrement d'accès (stocke près de 1000 enregistrements de déverrouillage) ; Le fond de l'armoire est fixé au sol par 4 6 boulons d'expansion pour empêcher le retrait global.
- Lightning 20 V/380 V AC, module de mise à la terre : trois (protecteur de foudre de niveau : protection contre la foudre 220 V/380 V AC, protection du signal : interface câble d'alimentation/câble de réseau), la résistance à la mise à la terre ≤4, conduit le courant de foudre dans la terre (la capacité de décharge maximale du courant est de 20 A), et l'équipement contre la foudre ; les dommages à la coque sont mis à la terre séparément pour empêcher l'accumulation d'électricité statique (la tension électrique statique ≤V 100).
3.Équipement de combat au feu (configuré dans des scénarios spéciaux)
Dans les armoires en température élevée et les environnements inflammables (autour des stations-service, des zones forestières), il est nécessaire de configurer :
- Dispositif d'extinction d'incendie d'aérosol : De petite taille (diamètre 50 mm, longueur 200 mm).Lorsqu'il y a un incendie, il libère automatiquement l'aérosol (le temps d'extinction d'incendie ≤30 secondes), et il n'y a pas de résidus liquide/poudre, évitant ainsi d'endommager l'équipement.
- Température ≥00° C, en utilisant le feu : Installé à l'ouverture de ventilation de l'armoire Lorsque la température ≥10° C, il se ferme automatiquement pour empêcher les flammes externes de pénétrer dans l'armoire.
