Fabricant de rack de serveur personnalisé : comment choisir le bon

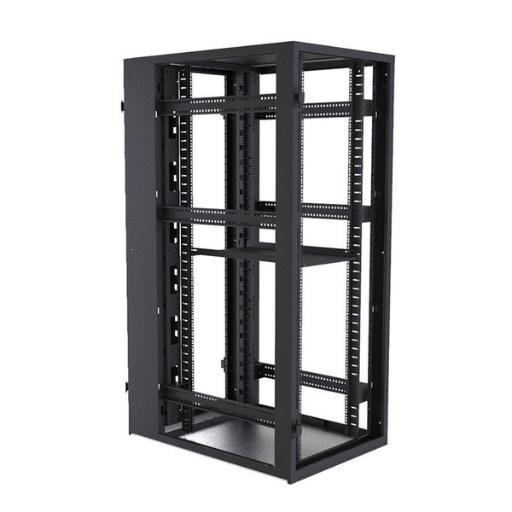

Comment choisir un fabricant de racks de serveur personnalisé qui convient

Choisir le mauvais fournisseur de rack de serveur coûte plus cher que l'argent coûte du temps mort, des implémentations ratées et des dommages à l'équipement qui n'apparaissent que des mois plus tard. Comme le ministère américain de l'Énergie selon certaines informations, le marché des centres de données continue de croître rapidement et l'infrastructure prenant en charge cet équipement commence par le rack. Cet article explique ce qui sépare un fabricant de racks de serveurs personnalisés compétent de celui qui pose des problèmes.

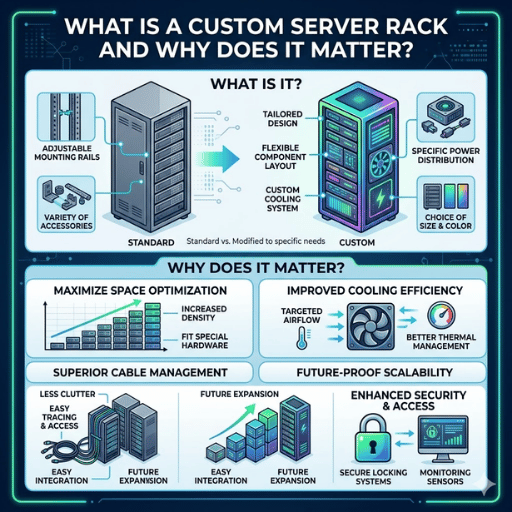

Qu'est-ce qu'un support de serveur personnalisé et pourquoi est-ce important ?

Un rack de serveur personnalisé est un boîtier métallique spécialement conçu ou un cadre ouvert conçu pour contenir des serveurs, des commutateurs réseau et d'autres équipements électroniques par dimension exacte, thermique et exigences de charge que les unités de temps de ligne ne peuvent pas. Tous les racks personnalisés sont fabriqués pour un déploiement spécifique à une profondeur plus élevée, un refroidissement intégré plus élevé, ou un montage non standard.

L'épine dorsale de la conception du rack est la norme EIA-310, qui définit le format du rack de 19 pouces : la largeur du panneau avant est de 482,6 mm, la hauteur d'une unité de rack (U) est de 44,45 mm (1,75 « ), l'ouverture minimale de l'équipement est de 450 mm (17,72 »), et un motif répétitif d'espacement des trous est de 1/2 « -5/8 » -5/8 « Ces dimensions, répertoriées sur le Page de référence du rack Wikipédia 19 pouces, [TRADUCTION], assurez-vous de l'interopérabilité [traduction] ?C'est là que la fabrication sur mesure remplit le flan que l'on dit rien sur la profondeur, la capacité de charge, le cheminement des câbles ou la conception thermique.

Si votre équipement de centre de données s'intègre confortablement dans un rack de catalogue, vous n'aurez peut-être pas besoin de quelque chose de personnalisé Mais à l'instant où votre déploiement se heurte à une contrainte qu'une armoire de taille fixe ne peut pas gérer « profondeur de sortie », zone sismique, disposition GP haute densité, application extérieure Une construction personnalisée « est plus attrayante ». 1TP1 T construit une gamme d'enceintes pour exactement ces situations, y compris notre armoire rack serveur conçu pour les environnements de centres de données standard.

Le résultat : Le format EIA-310 garantit exclusivement la compatibilité de l'installation, tout le reste garantit la profondeur, la charge nominale, le profil thermique, dépend du fabricant et de la construction.

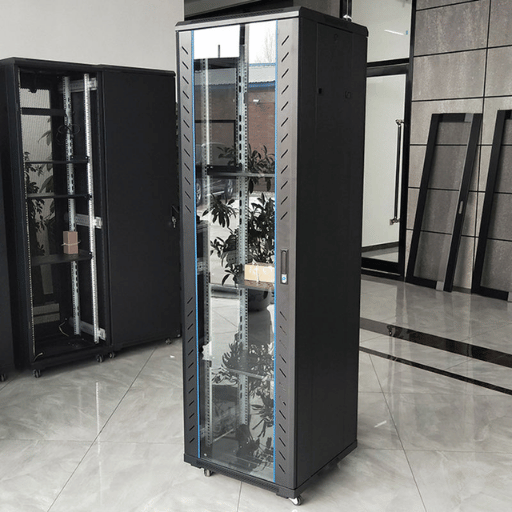

Lorsque les supports standard tombent, les panneaux courts nécessitent une fabrication personnalisée

Les armoires de serveurs standard fonctionnent pour des configurations simples. Comme le rapporte le département américain de l'Énergie, un rack 42 U dans une salle isotherme avec des serveurs 1 U et 2 U standard est une mission facile. Le problème lorsque les déploiements brisent ces hypothèses. Comme le rapporte le département américain de l'Énergie, les centres de données utilisent 10 à 50 fois plus d'énergie par pied carré d'espace qu'un immeuble de bureaux commercial typique, ce qui signifie que même de petites différences de conception de rack se transforment en défaillances d'efficacité.

Voici six endroits où les racks standards tournent toujours mal :

1. Équipement trop grand ou bizarre Les réseaux de stockage d'entreprise et les gros appareils réseau dépassent souvent largement la profondeur de 1000 mm. Les racks standard ont un espace libre presque nul à l'arrière pour surdimensionner le câblage. Des racks excessivement profonds à une profondeur de 1100 à 1200 mm corrigent cela.
2. Amas profonds d'IA et de GPU Un NVIDIA DGX H100 avec 125 lb et 10,2 kW a besoin de la moitié de la capacité de charge du rack pour lui-même, ce qui rend une configuration à quatre boîtiers dangereuse à la fois pour le poids et la densité thermique. Les racks personnalisés obtiennent des structures de support renforcées et des canaux de flux d'air agressifs dirigeant le flux.
3. Déploiements extérieurs de télécoms. Les stations de base de tours cellulaires, les armoires en bordure de route font face à une pluie battante, à la poussière soufflante, de -40 F à 131 F, au vandalisme Les enceintes extérieures personnalisées avec des cotes IP55+ et un climatiseur intégré sont la seule chose qui fonctionne.
4. Hauteurs de plafond inhabituelles ou contraintes de plancher Les installations de rénovation installées dans des bâtiments plus anciens peuvent avoir des plafonds inférieurs à 8 pieds, ce qui exclut les racks standard de 42 U. Les racks personnalisés plus courts 3U, 32U, 24U conservent la même densité que les options standard tout en permettant un ajustement dans l'espace.
5. Exigences relatives aux zones sismiques Les installations du centre de données en Californie, au Japon et dans d'autres environnements de la zone sismique 4 nécessitent le renforcement, le montage boulonné au sol et les modèles de contreventement non standard sur les racks.
6. déploiements de bord modulaire L'informatique de bord dans les hôpitaux, les commerces de détail et les usines nécessite des boîtiers compacts et sécurisés pour les espaces atypiques situés sous les bureaux, à l'intérieur des placards ou sur les supports muraux.

Plats à emporter clés : lorsque votre déploiement a lieu dans des tailles impaires, des environnements hostiles, des charges à haute densité ou des espaces de rénovation, la main-d'œuvre nécessaire pour modifier les supports disponibles dans le commerce coûte plus cher que le coût de fabrication personnalisée.

Types de supports de serveur personnalisés : configurations fermées, à cadre ouvert et spécialisées

Type de rack que vous choisissez contrôle tout, du flux d'air à la sécurité physique Quatre grandes catégories : armoires fermées, racks à cadre ouvert, unités murales et builds personnalisées répondent à différents besoins. La familiarité avec eux avant de décrire vos besoins à un fabricant de rack de serveur personnalisé évite le gaspillage de temps d'ingénierie.

Les armoires fermées continuent d'être du pain et du beurre des centres de données d'entreprise Une armoire 42 U mesure environ 2 000 mm de haut avec des portes avant et arrière verrouillables L'option 48U 6 rackunits substituts environ 10,5 pouces (’ rack units ») pour gérer des densités plus élevées Les Casters permettent la relocalisation ; les pieds planeurs assurent un nivellement permanent.

les racks à cadre ouvert conviennent à la haute sécurité (pièces en cage, salles de serveurs verrouillées) où le contrôle d'accès est natif et le flux d'air est roi Un rack à 2 poteaux couvre les panneaux de brassage, les commutateurs de réseau lumineux Un rack à 4 poteaux gère les racks à montage sur rail haut de gamme (HDM) avec montage sur rail avant-arrière.

Les boîtiers muraux (6 U, boîtiers pivotants 18 U) remplissent les besoins des succursales et des bords verticaux là où le sol n'est pas disponible. La construction coulissante permet un accès facile au câblage arrière.

KDST fournit un Armoire de rack de serveur IP40 pour les environnements de centre de données cela équilibre le flux d'air contrôlable avec la sécurité physique : une combinaison applicable à la plupart des environnements d'entreprise intérieurs.

Plats à emporter clés : Toujours correspondre à la catégorie de rack d'abord (fermé, cadre ouvert, mural ou personnalisé) puis devenir précis avec les spécifications (taille, facteur de charge, accessoires).

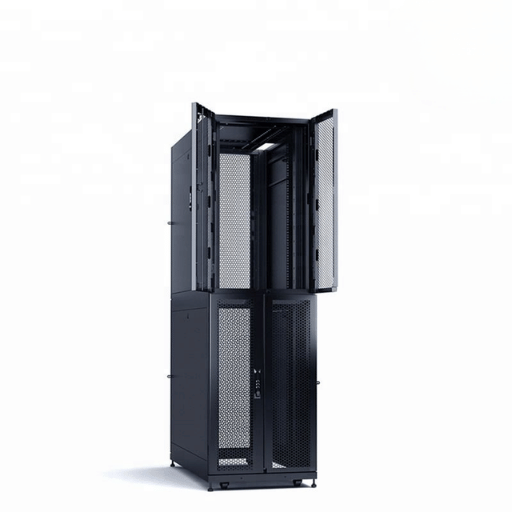

Spécifications critiques qui définissent un support de serveur personnalisé de qualité

Cinq spécifications séparent un rack conçu pour durer dix ans de celui qui génère des problèmes en cours Exiger des données spécifiques pas de hype marketing (marketing hype) lorsque l'on considère n'importe quel fabricant de rack de serveur personnalisé.

Capacité de charge

Tous les racks de serveurs ont deux valeurs nominales de charge : la charge statique (combien le rack peut supporter dans un état immobile) et la charge dynamique (combien le rack peut supporter sur les bosses ou l'activité sismique).Tests de l'industrie à partir de Analyse d'ingénierie d'Enconnex établit qu'un rack 48 U fabriqué correctement supporte environ 3 000 lbs en statique et 2 250 lbs en dynamique La différence : Votre rack est-il sujet à être déplacé ou est-il dans une zone sismique ? si oui, la spécification dynamique s'applique.

Gestion thermique et flux d'air

La chaleur tue les serveurs. Directives thermiques ASHRAE TC 9.9 spécifiez l'air d'entrée du serveur de 64,4 F à 80,6 F (18 C à 27 C) pour l'équipement de centre de données de classe A1 ; toute température plus élevée entraîne une détérioration accélérée des composants et des taux de défaillance plus élevés Comme indiqué par Analyse par TechTarget des normes ASHRAE, [TRADUCTION], chaque 18 F (10 C) élevé au-dessus des directives thermiques réduit de moitié la durée de vie des composants électroniques.

Un refroidissement optimal commence par la perforation de la porte 641TP4 minimum zone ouverte, à la fois à l'avant et à l'arrière Les panneaux de couverture dans les racks inutilisés empêchent leur air chaud de recirculer vers l'arrière dans le centre de données Pour un refroidissement en rangée supérieur à 10 kW par rack, des échangeurs de chaleur à l'arrière et des refroidisseurs en rangée doivent être utilisés, ce qui nécessite une compatibilité avec le rack.

Gestion des câbles

La gestion restrictive des câbles ralentit le dépannage du flux d'air et peut masquer les problèmes Les racks personnalisés de qualité incluent des gestionnaires de câbles verticaux des deux côtés, des organisateurs horizontaux haute densité et des canaux dédiés séparant les lignes électriques et de données Au 1TP1 T, la gestion des câbles consomme plus de 151TP4 T de notre effort de conception, presque toujours plus que prévu.

Distribution d'énergie

Les PDU sont disponibles en quatre saveurs : basique, avec compteur, commuté et intelligent (avec surveillance par sortie et capteurs environnementaux).Pour les racks personnalisés, le montage des PDU verticalement sur les poteaux arrière dans des positions Zero-U est désormais la meilleure pratique pour une utilisation intérieure.

Sécurité physique

Un rack personnalisé de haute qualité fournit des portes avant et arrière verrouillables (à clé ou électroniques), des panneaux latéraux verrouillables et un contrôle d'accès électronique avec suivi d'audit. La sécurité physique au sein de la colocalisation est généralement une exigence contractuelle par rack.

Cinq domaines de spécification offrent le plus grand potentiel de performances médiocres : capacité de charge, gestion thermique, gestion des câbles, distribution d'énergie et sécurité physique. Les pannes dans chacun nuisent au succès total du déploiement.

À l’intérieur du processus de fabrication, de la conception au déploiement

Connaître les étapes de fabrication aide les acheteurs à poser de meilleures questions et à détecter plus tôt les problèmes de qualité Chez 1TP1 T, notre processus de fabrication intégré emploie des opérations internes pour les sept étapes, offrant un contrôle total des tolérances, des stocks bruts et du délai de livraison.

1. Analyse de conception et de fabrication Nos ingénieurs effectuent la sélection de matériaux en acier laminé à froid, en acier inoxydable ou en aluminium, la conception de modèles CAO adaptés à la production, l'analyse par éléments finis des caractéristiques critiques de la charge et la conception des étapes que nous prenons pour nous préparer à la sortie.
2. Prototypage. Nos prototypes permettent une vérification rapide de l'ajustement, de la fonction et de la séquence de l'assemblage, identifiant les conflits dimensionnels pas toujours apparents dans la conception CAO, en particulier autour du placement de la gestion, de la plage des charnières de porte et de l'alignement rail-porte.
3. fabrication de tôle de précision Notre découpe, poinçonnage et formage au rouleau au laser CNC interne fournissent des éléments de cadre, des portes, des panneaux et des rails conformes à l'épaisseur du cadre tolerour de 0,005 « est principalement de 14 g (1,9 mm) ou d'acier laminé à froid de 12 g (2,66 mm).
4. Traitement de surface Le revêtement en poudre (finition 60-80 microns) est typique, les supports intérieurs Les boîtiers extérieurs sont galvanisés à chaud ou protégés avec un revêtement de qualité marine qui répond au test de brouillard salin ASTM B117 (1 000+ heures).
5. Montage Joints soudés utilisés pour les connexions structurelles, panneaux rivetés, attaches filetées pour composants réglables en champ Chaque rack est assemblé sur un montage nivelé pour assurer l'équerrage (à moins de 1 mm de pleine hauteur).
6. Contrôle de qualité et essais Mesures CMM, essais de charge, cyclage de porte, continuité de la mise à la terre, inspection visuelle Les installations certifiées ISO 9001 tiennent des registres documentés pour chaque lot de production.
7. Expédition et emballage Palettisé avec protection d'angle, expédié soit à plat, soit pré-assemblé Les installateurs professionnels affirment que les dommages au transport causent le plus grand pourcentage de retards de livraison et non les mises à niveau logicielles (compte) des emballages.

Plats à emporter clés : tout fabricant qui ne peut pas citer une poignée de chiffres concrets pour ses tolérances, ses procédures de test et ses matériaux n'est pas du genre à confier une construction personnalisée.

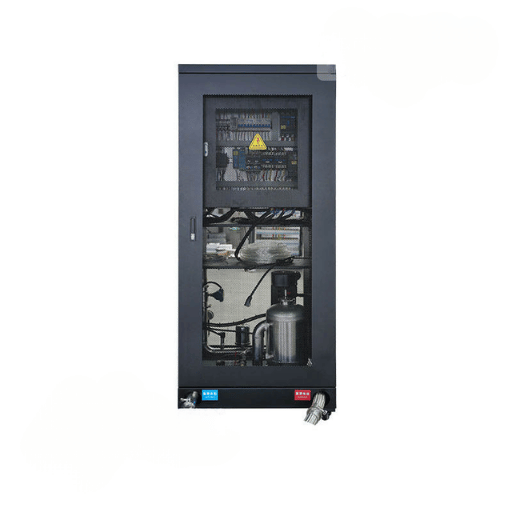

Comment évaluer un fabricant de racks de serveur personnalisés Liste de contrôle d'un acheteur

Choisir un fabricant d'armoires de serveur verrouille la qualité et le maintien de la vie Le Institut national des normes et technologies (NIST) dicte que les normes de qualification des fournisseurs doivent être uniformes et non fondées sur le prix. Voici les critères à rechercher :

Armoire de rack de serveur IP40 de KDST est fabriqué à notre propre emplacement à l'aide de cadres en acier laminés à froid, chacun est livré avec une documentation d'inspection de charge et de dimension.

Principal point à retenir : évaluez un produit fabriqué sur la base des capacités citées : certifications, rapports de tests, informations sur le matériel et transparence de la fabrication, pas de clips vidéo sur leur site Web ou leur marketing.

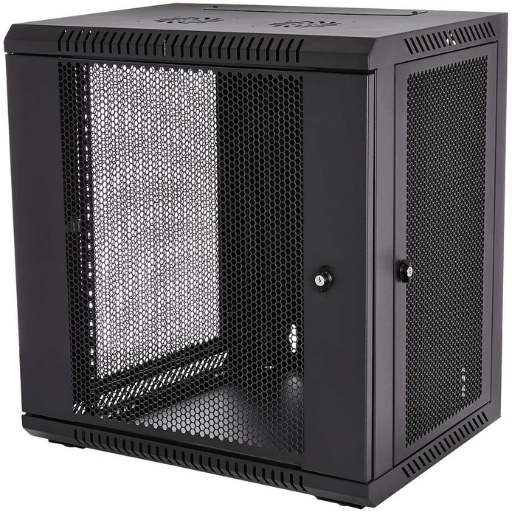

Erreurs courantes lors de la commande de racks de serveur personnalisés

En sélectionnant une expérience GPivipip Lovihij, même une équipe chevronnée peut minimiser les erreurs évitables dues à un mauvais dimensionnement ou aux exigences d'accès en suivant les rapports de terrain et Guide de configuration matérielle de Supermicro, : voici les cinq principales erreurs commises sur le terrain.

1. Ignorer les capacités futures.
   Les unités conçues selon les normes de dimensionnement actuelles ne laissent aucune capacité disponible pour un nouveau serveur tous les 18 à 24 mois.
   Que faire à la place : Capacité de rechange Spec 2030% dans les rack units, la puissance nominale et la distribution de puissance.
2. Supervision de la gestion du câble.
   Conçus comme un accessoire plutôt que comme une caractéristique de conception attrayante, les résultats seront des câbles bloquant la circulation de l'air et des connexions intraçables..
   Que faire à la place : Spécifiez dès le départ les gestionnaires verticaux, les organisateurs horizontaux et les canaux d'alimentation/de données distincts.
3. Sélection de la mauvaise note de charge.
   Les acheteurs ignorent généralement la capacité statique spécifique sans, d'un autre côté, théoriser les charges dynamiques de transport, les tremblements de terre ou l'état de fonctionnement, la moitié tirant le serveur sur ses rails.
   Que faire à la place : Vérifiez que la charge nominale dynamique du rack dépasse le poids total de votre équipement d'au moins 20%.
4. Oublier la planification du flux d'air.
   Le panneau sans suppression, la perforation basse de la porte et le câble bloquant le trajet du flux d'air transforment l'enceinte en four. Les serveurs limitent le débit, les ventilateurs grimpent en puissance et la durée de vie des composants est raccourcie.
   Que faire à la place : Panneaux de couverture dans chaque U non utilisé Perforation de porte d'au moins 641TP4 T. Refroidissement actif au-dessus de 8 kW par rack.
5. Sauter l'évaluation du site.
   Que faire à la place : Enquêter chaque point d'accès du quai de chargement à la position du rack avant de commander Vérifiez la capacité au sol avec l'ingénieur du bâtiment.

Message principal : Les 5 erreurs les plus coûteuses (pensez petit à trop petit ; en ignorant les câbles ; valeurs nominales de charge incorrectes ; débit d'air diabolique ; contournement de l'enquête sur le site) sont toutes évitables si elles sont prévues dès le départ.
