Enclos NEMA 4 vs NEMA 12 : Quelle est la vraie différence (et de laquelle vous avez réellement besoin) ?

La question NEMA 4 vs NEMA 12 se résume à l'environnement, principalement Une enceinte NEMA 12 est construite pour une utilisation intérieure contre la poussière, les chutes de saletés et les liquides non corrosifs qui coulent, tandis qu'un NEMA 4 ajoute de la poussière soufflée par le vent, de la pluie, des éclaboussures d'eau, de l'eau dirigée par des tuyaux, de la grésil et une exposition extérieure. Tirez-vous mal et vous payez pour une protection que vous n'utiliserez jamais, ou invitez les dégâts d'eau dans un panneau qui n'a jamais été scellé pour y résister Voici la panne où les deux diffèrent des chiffres des tests aux équivalents IP, aux matériaux et aux règles de décision laissent de nombreuses comparaisons.

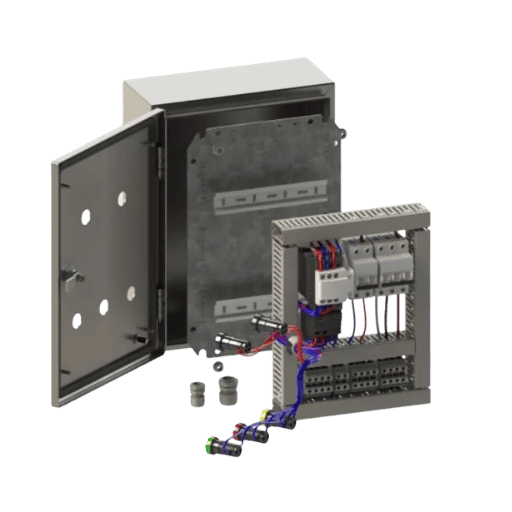

NEMA 4 contre NEMA 12 : La ligne de fond en 30 secondes

Les deux cotes relèvent de la même norme, ANSI/NEMA 250-2020, et les deux normes promettent une protection contre le contact humain avec des pièces électriques dangereuses Là où elles diffèrent, c'est le type et l'étendue de la protection contre les conditions environnementales dommageables. NEMA 12 est une enceinte industrielle classée à l'intérieur destinée à la protection contre la poussière décantée et les gouttes huileuses occasionnelles Un NEMA 4, en revanche, est une enceinte industrielle étanche intérieure/extérieure conçue pour résister à un tuyau d'arrosage direct et fournir un joint extérieur contre la poussière soufflée par le vent et les précipitations.

Voici la seule ligne qui mérite d'être rappelée : NEMA 12 garde la poussière et les gouttes ; NEMA 4 ajoute la pluie, le tuyau vers le bas et le joint extérieur ; seul NEMA 4 X survit au sel. Tout ce qui se trouve ci-dessous est le détail derrière cette phrase.

Qu'est-ce qu'un boîtier NEMA 4 ?

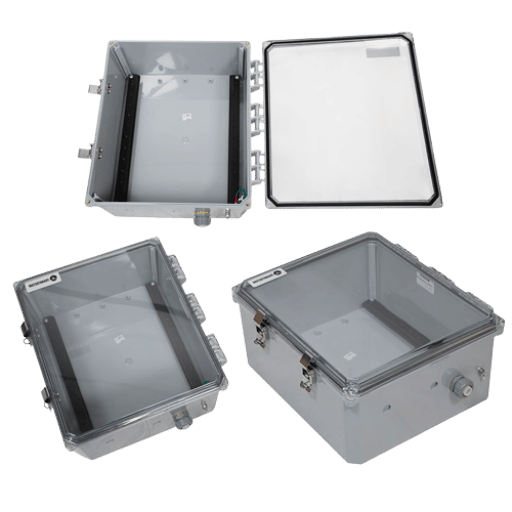

Une enceinte de type 4 (alias NEMA 4) est une enceinte électrique industrielle étanche construite pour être utilisée dans des applications extérieures ou intérieures. Ce type d'enceinte est fabriqué pour protéger les composants électriques internes des éléments environnementaux selon les normes de l'American National Standards Institute et de la National Electrical Manufacturers Association (ANSI/NEMA). document 250-2020. Plus précisément, les enceintes de type 4 sont conçues pour empêcher la pénétration d'eau et protéger l'équipement fermé des événements externes tels que la poussière et la pluie soufflées par le vent, les éclaboussures d'eau, l'eau dirigée par le tuyau, la grésil et la neige, ainsi que les formations de glace externes potentielles sur la surface de l'enceinte. Plus important encore, il doit maintenir ses joints étanches dans toutes ces conditions difficiles.

L'obtention de cette désignation repose sur un test : le tuyau d'arrosage Les enceintes de type 4 doivent répondre à des normes strictes en restant complètement scellées après avoir subi des pulvérisations dirigées allant jusqu'à 65 gallons d'eau par minute, appliquées à travers une buse de 1 pouce de diamètre à une distance d'au moins dix pieds, pendant au moins cinq minutes, avec des flux dirigés vers chaque joint et fixation Il s'agit d'un test exigeant, de sorte que les évaluations NEMA 4 apparaissent dans tout environnement où le liquide est une préoccupation majeure.

Dans quel cas un boîtier NEMA 4 est-il utilisé ?

Pour tout ce qui reste à l'extérieur ou lavé à l'eau, une enceinte NEMA 4 est la cote par défaut C'est la maison probable pour votre panneau extérieur de contrôle et d'instrumentation, la salle de travail dans une zone de lavage des aliments et des boissons, l'enceinte dans un lave-auto, l'armoire dans une installation de traitement des eaux usées ou de l'eau, les installations côtières et marines, et tout chantier de construction Si un panneau sera exposé à un lave-pression, à la pluie et à la poussière entraînée par le vent, NEMA 4 est votre ligne de base-pas votre plafond Pour les environnements particulièrement corrosifs ou côtiers, passez à NEMA 4 X ; pour les équipements télécom ou électriques hors porte, enquêtez-construit enceintes extérieures classées NEMA.

Qu'est-ce qu'un boîtier NEMA 12 ?

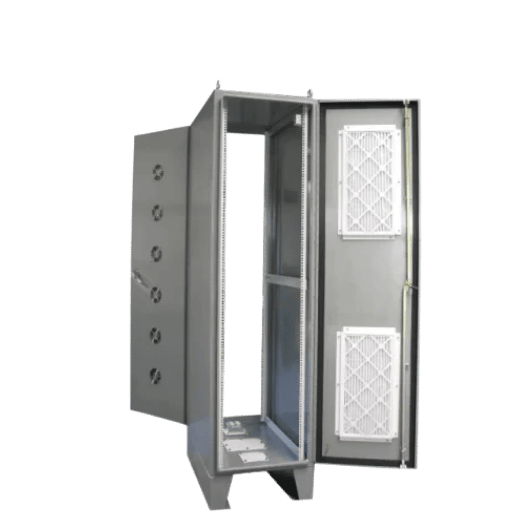

Une enceinte NEMA 12 est une enceinte électrique intérieure à usage général (« workhorse box ») du plancher de l'usine Plus précisément, sous NEMA 250, une enceinte de type 12 protège contre les chutes de saletés, la circulation de poussières, de peluches et de fibres, et les gouttes et les éclaboussures légères de liquides non corrosifs - et c'est testé goutte à goutte, poussière et rouille En anglais simple : la boîte à panneaux la plus populaire utilisée dans toute usine de propre à assez poussiéreuse où votre seule exposition au liquide sera de l'huile ou du liquide de refroidissement s'écoulant de la machine qu'elle surveille.

Le point à retenir clé dans la définition de NEMA 12 est ’indoor“ et ”dripping et éclaboussures légères de liquides non corrosifs.“ Parce qu'il est joint et fabriqué sans knock-out, il garde la poussière à l'écart, mais il n'est pas conçu pour les cours d'eau pressurisés ou les conditions météorologiques extérieures ; une fois sorti sous la pluie et le vent, il offre une protection nulle contre les éléments et finira par rouiller, se brouiller et prendre un coup des UV.

Le NEMA 12 protège-t-il contre l'huile et le liquide de refroidissement ?

Seulement dans certaines circonstances. NEMA 12 protège contre les gouttes et les éclaboussures légères - exactement ce qui le rend idéal au-dessus des machines et des cellules d'automatisation avec brouillard de liquide de refroidissement et gouttes d'huile Cependant, il n'offre pas de protection contre un flux dirigé de liquide de refroidissement, un lavage ou le produit chimique caustique, donc dès que les liquides sont pressurisés ou agressifs, vous êtes hors de NEMA 12 et vous dirigez vers NEMA 4 (pression) ou NEMA 4 X (corrosif).Cette limitation-protection unique contre les gouttes et les pulvérisations-est de loin le point de défaillance le plus fréquent pour les panneaux NEMA 12 sur le terrain.

Les différences fondamentales : eau, poussière, environnement et corrosion

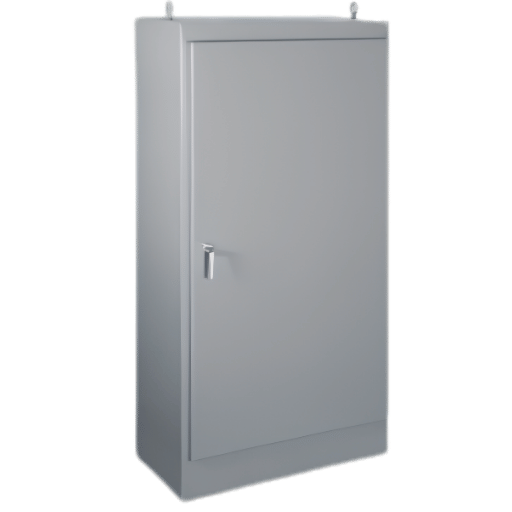

Voyons comment ils s'empilent côte à côte Au lieu de termes génériques comme “tough,” J'ai traduit les protections spécifiques des normes en catégories comparables ci-dessous.

Ce qui sépare réellement NEMA 4 et NEMA 12 se résume à deux éléments essentiels : la protection de l'eau et l'emplacement. Bien que les deux protègent contre les particules en suspension dans l'air, NEMA 12 est conçu pour gérer les gouttes douces et les éclaboussures légères de fluides non corrosifs, tandis que NEMA 4 est conçu pour l'eau sous pression de n'importe quelle direction, ainsi que pour la protection extérieure tous temps. Essentiellement, NEMA 12 est votre cheval de bataille pour les environnements intérieurs, secs, propres à poussiéreux, tandis que NEMA 4 est votre solution robuste pour les conditions exposées, humides et extérieures.

Une enceinte NEMA 4 est-elle totalement étanche ?

Pas de & là où les specs peuvent vous poser des ennuis NEMA 4 est étanche (résistant à un tuyau-bas), pas étanche (résistant à la submersion).Il confirme que la boîte peut tenir tête à un puissant courant d'eau de plusieurs directions à un volume élevé ; il vous indique zéro sur comment il va faire en immersion sous l'eau pendant un temps prolongé Si votre équipement pourrait un jour être complètement sous l'eau (voûte inondée, trou d'homme, zone de marée, etc.), alors vous avez besoin d'une NEMA 6 ou NEMA 6 P, qui sont toutes deux spécifiquement évaluées et testées pour être entièrement immergées jusqu'à une profondeur et un temps spécifiés Mist est étanche commun comme erreur de NEMA4.

Où NEMA 4 et 12 s'adaptent au système de notation complet NEMA

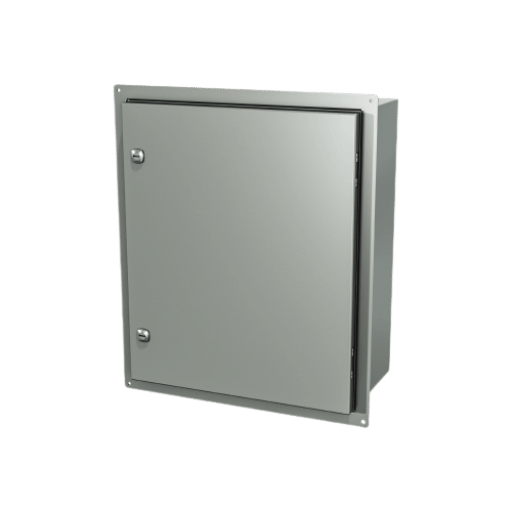

Parce qu'ils font partie d'un système plus vaste d'enceintes, comprendre vos voisins vous aide à éviter de trop et de sous-spécifier Un peu de nuance que la plupart des guides ne parviennent pas à souligner est que les numéros NEMA ne sont pas un ordre parfait ou un classement linéaire des niveaux de protection Un nombre NEMA plus élevé ne signifie pas qu'il répondra toujours aux critères des cotes NEMA moins numérotées (par exemple, les NEMA 3, 4 et 6 protègent tous contre l'exposition à l'eau extérieure, alors que le type 5 ne le fait pas).Donc s'il est vrai que NEMA 4 offre un niveau de protection contre l'eau plus élevé que NEMA 12, ne lisez pas trop les chiffres comme un classement fixe.

Notre Guide du système d'évaluation des boîtiers NEMA plonge plus profondément dans la façon dont toutes ces notes sont déterminées, testées et définies Si ce que vous comparez vraiment est un équipement extérieur, jetez un œil à notre guide sur Enceintes NEMA 3R et le comparaison NEMA 1 vs NEMA 4 vs NEMA 4X pour peser vos alternatives les plus courantes à NEMA 4.

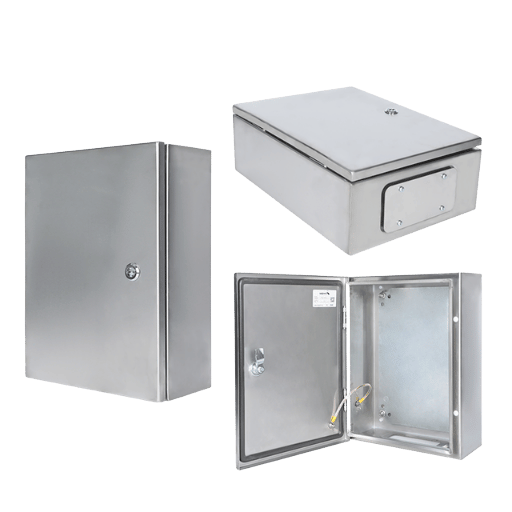

Référence croisée NEMA-to-IP : ce que signifient 4 et 12 en termes de propriété intellectuelle

Si vous travaillez avec des équipements internationaux, vous rencontrerez bientôt des codes CEI de protection internationale (IP) au lieu des codes NEMA NEMA fournit une conversion stable et unidirectionnelle des notations NEMA vers les codes IP CEI, voici ce que les cartes couramment utilisées sont les suivantes :

Une paire d'avertissements est livrée avec ce tableau Tout d'abord, vous verrez des numéros IP légèrement différents dans la liste de références IP sauvage NEMA 12 comme IP52 officiel, tandis que d'autres montrent IP54 donc quand ça compte vraiment, citez la valeur publiée par NEMA et le test, pas un graphique tiers.

NEMA 4 vs IP65 : quelle note gagne ?

Ils testent différentes choses, de sorte que l'une des“ (gagnant le”) dépend de la menace Sur l'eau, NEMA 4 correspond à IP66, un niveau de jet d'eau plus élevé que IP65 Mais le point le plus profond est la direction : vous pouvez convertir NEMA en IP, mais pas de manière fiable IP de retour à NEMA. eau et poussière, NEMA teste également la formation de glace externe et, dans le cas de 4 X, la corrosion conditions du système IP n'évalue pas Un luminaire IP66 peut paraître équivalent sur papier mais échouer encore dans un environnement côtier où une enceinte NEMA 4 X survivrait Pour un traitement plus complet, voir notre Référence croisée entre la notation NEMA et IP.

Matériaux et construction : comment la notation est réellement construite

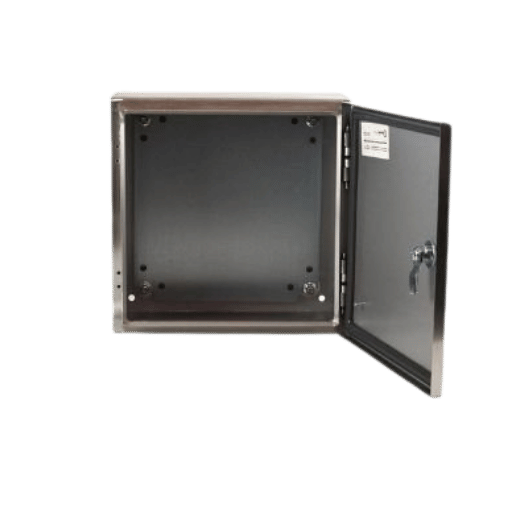

Une cote n'est aussi bonne que l'enceinte qui la porte NEMA 4, 4 X et 12 divergent en termes de choix de matériaux Les enceintes NEMA 12 sont le plus souvent en acier au carbone avec une couche de poudre forte, peu coûteuse, et fine pour un panneau intérieur sec. NEMA 4 s'appuie sur celle-ci en ajoutant un joint continu pour sceller les coutures pour survivre au test de rabattement et utilise souvent une boîte en acier au carbone ou en fibre de verre Les enceintes NEMA 4 X résistantes à la corrosion sont le plus souvent en acier inoxydable 304 ou 316, ou les composites polycarbonate et fibre de verre.

Les choix d'achat se résument à 304 contre 316. si vos besoins généraux en corrosion industrielle sont modérés, optez pour les économies de coûts de 304 inox. S'il y a une forte concentration de chlorure - ce qui signifie des endroits côtiers avec exposition à l'air marin, des lavages à l'aide de nettoyants désinfectants chlorés et des lavages de qualité alimentaire avec des nettoyants chlorés - vous avez besoin de 316 inox et sa capacité à résister aux piqûres de chlorure grâce à une petite quantité de molybdène. Économisez la prime pour 316 dans les applications de chlorure et par défaut pour 304 autres constructions KDST Enceintes NEMA 4X en acier inoxydable 304 et 316 pour ces conditions ; pour la sélection de grade NEMA 4 X, voir notre guide d'enceinte en acier inoxydable.

Comment choisir : un cadre de décision par environnement

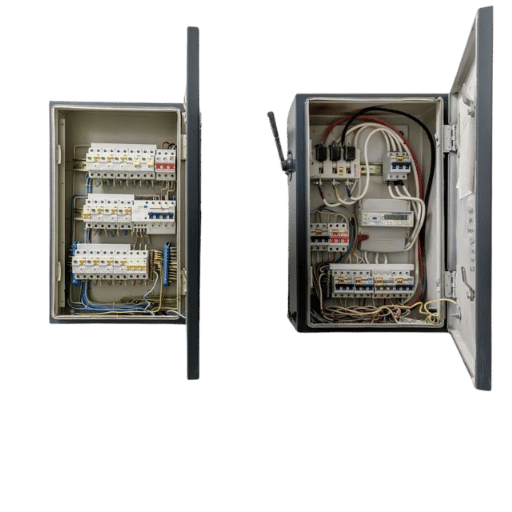

Ne choisissez pas votre cote en fonction de la désignation de l'enceinte et ne croyez pas nécessairement une cote s'il y a des pénétrations non scellées En fonction des environnements réels, nous avons choisi la cote d'enceinte appropriée, et parfois c'est NEMA 4 ou 12 qui n'est même pas sur la table.

Le processus de sélection se résume à seulement quelques questions À l'extérieur ou régulièrement délavées ? Utilisez NEMA 4. atmosphère extrêmement corrosive ? NEMA 4 X. Propre, sec et poussiéreux à l'intérieur de l'usine ? Utilisez NEMA 12. pourriez-vous l'écraser avec le chariot élévateur ou y a-t-il un risque d'immersion ? Considérez NEMA 6 P. Et si vous êtes pris entre NEMA 12 et 4 dans un endroit intérieur de zone grise ? évaluez ensuite les coûts associés à un boîtier classé 4 contre 12 par rapport aux coûts potentiels d'échec si la zone finit par être lavée ou doit être déplacée à l'extérieur Le panneau de qualité supérieure peut vous sentir insignifiant si vous-même.

“Nous constatons fréquemment des pannes coûteuses dans lesquelles la cote de l'enceinte est appropriée-peut-être qu'une spécification NEMA 4 X est utilisée-mais elle est mal implémentée Mettre un knock-out dans une boîte 4 X non scellée et non-gazée n'est pas vraiment un boîtier NEMA 4 X. Communiquer clairement l'environnement de l'application pour éviter les oublis en détail comme ça.”

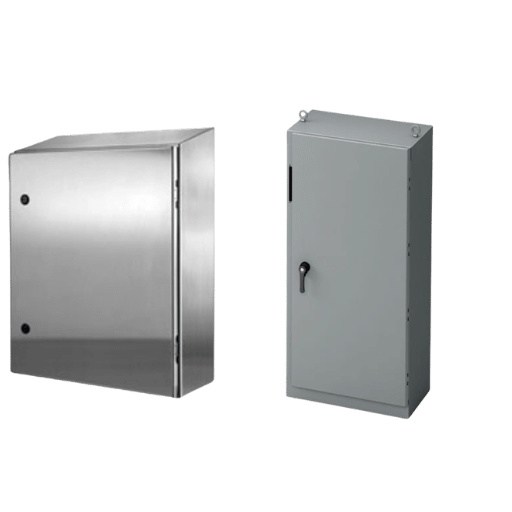

Spécification, vérification et coût : que vérifier avant d'acheter

La plupart des acheteurs seront surpris que les cotes NEMA soient autocertifiées Un fabricant peut déterminer que leur enceinte est conforme à la norme NEMA avec n'importe quel type NEMA (ils n'ont pas besoin de tests de vérification extérieurs de la norme). (Et cela signifie également qu'il n'y a aucune garantie qu'elle répondra à l'équivalent de type UL correspondant : Comme l'a noté un praticien sur r/ElectricalEngineering, l“”NEMA n'exige pas de tests tiers pour vérifier la cote NEMA (le fabricant seul peut déterminer si l'enceinte est conforme à la norme”).

Parce que cela peut être peu fiable pour de nombreuses applications, des spécifications sérieuses appellent la certification UL, garantissant que la conception a été validée indépendamment pour se conformer à une norme UL 50 E et une classification IP. Si une installation est critique ou réglementée par la mission, un boîtier classé UL Type 4 /12 est la clé pour supprimer l“”trust us” sur vos documents de spécification.

• ✔ N'acceptez pas une réclamation de“ certifiée (NEMA) autodéclarée pour les charges critiques (demande UL Type certifiée à la place)
• ✔ Match matériel à l'environnement 304 inoxydable pour une utilisation normale à l'intérieur/à l'abri, 316 inoxydable où des chlorures ou des conditions marines existent
• ✔ Examinez le type de joint et vérifiez que les entrées de câble/conduit sont toutes évaluées pour correspondre
• ✔ Ne pas trop spécifier une boîte NEMA 4 X sur un mur intérieur propre et sec est un budget gaspillé

Pour toutes les autres préoccupations comme le coût vous paierez une prime, certainement, pour passer d'une boîte NEMA 12 en métal peint à une NEMA 4 scellée, et ensuite une prime encore plus grande pour une version notée 316 NEMA 4 X en acier inoxydable 316 les différences de coûts sont principalement déterminées par les qualités de matériaux, les dimensions et la certification, plutôt que par le niveau de notation NEMA Assurez-vous de citer une taille NEMA spécifique lorsque vous demandez des prix, car la différence de coût peut être substantielle.

Où se positionne la sélection des boîtiers NEMA

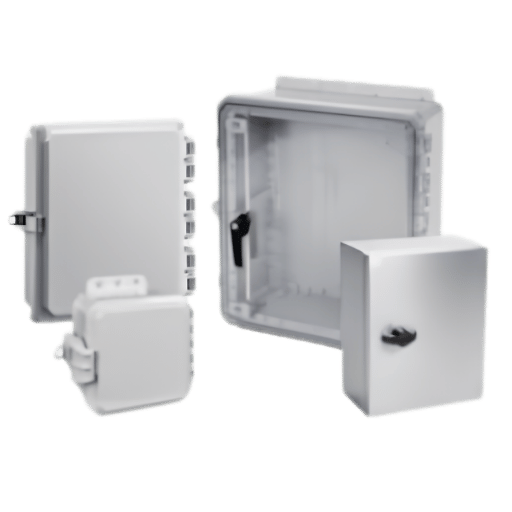

À l'avenir jusqu'à un certain temps en 2026, il y a deux grands facteurs qui poussent à augmenter la façon dont les ingénieurs spécifient les boîtiers NEMA 4 et 12 Le premier est un phénomène de mondialisation : à mesure que les chaînes d'approvisionnement s'intègrent dans le monde entier, les demandes de devis (RFQ) appellent désormais couramment non seulement la notation NEMA (comme NEMA 4 ou NEMA 12) mais aussi sa notation équivalente CEI 60529 IP-assurant qu'une solution globale peut satisfaire l'examen américain et international des spécifications d'écriture, “NEMA 4 (IP66)” devient rapidement courante, car cela couvre un large éventail d'exposition extérieure.

La seconde est l'augmentation de la demande environnementale. Les énergies renouvelables (solaire, stockage), la recharge des véhicules électriques, les centres de données et les bâtiments de télécommunications placent les équipements électriques à l'extérieur, là où ces boîtes accidentées prouvent leur valeur, dans la poussière, la pluie et la chaleur. Cela s'accompagne d'un besoin implicite de gestion thermique : une boîte scellée et à joints qui maintient les éléments à l'extérieur peut également emprisonner la chaleur à l'intérieur. Pour les armoires extérieures, il est logique d'associer la note NEMA à une stratégie de refroidissement voir gestion thermique pour les enceintes extérieures et les compromis entre refroidissement du compresseur et de l'armoire thermoélectrique. La norme applicable reste ANSI/NEMA 250-2020 ; confirmez toujours l'édition par rapport à la dernière publication NEMA avant de finaliser une spécification.
