NEMA 1 frente a NEMA 4: diferencias clave en protección, costo y selección

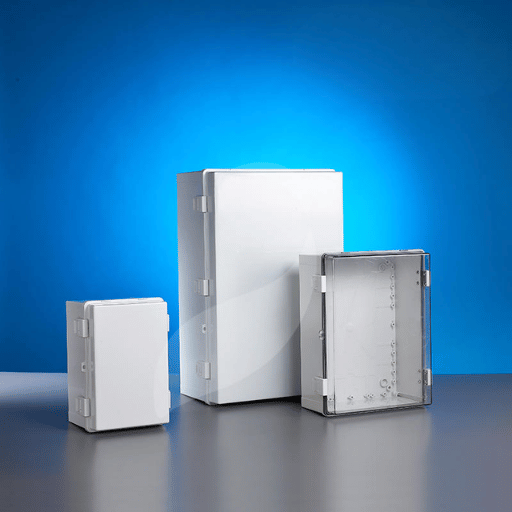

gabinetes NEMA 1 vs NEMA 4: calificaciones de protección, diferencias y cómo elegir

¿su equipo está expuesto al polvo, al agua o a la corrosión? Una carcasa NEMA 1 se encarga del polvo interior y del contacto incidental, mientras que una NEMA 4 se encarga de la lluvia y el agua de las mangueras, el aguanieve y la corrosión en interiores o exteriores. Elegir la calificación incorrecta consumirá financiación para un nivel de protección que no necesita o, peor aún, someterá los componentes eléctricos a condiciones para las que la carcasa no fue diseñada. Aquí hay una revisión directa de NEMA 1 o NEMA 4 para proporcionar datos de prueba específicos, especificaciones de materiales, rangos de costos y una lista de verificación para que los gerentes de compras y los ingenieros de diseño soliciten el gabinete correcto según las especificaciones la primera vez.

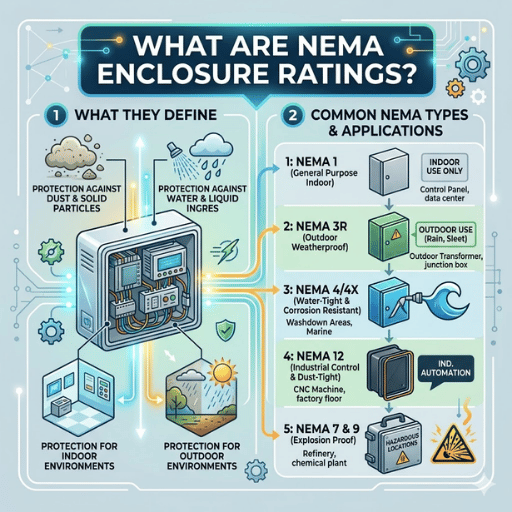

¿qué son las calificaciones de gabinetes NEMA?

nema significa el asociación Nacional de Fabricantes Eléctricos, un gremio industrial con sede en Washington, DC que desarrolla estándares de desempeño para sistemas eléctricos. ANSI/NEMA 250-2020 definió 13 tipos de cerramientos específicos para equipos de hasta 1000 V. Estas designaciones de tipo no son una métrica de protección sencilla, sino que identifican una combinación específica de amenazas contra las cuales protegerse.

Existe una idea errónea importante sobre los números de tipo NEMA que comúnmente causa errores de pedido: no se aplican en la secuencia prioritaria. Un gabinete NEMA 12 no es automáticamente “más resistente” que un nema 4. El tipo 12 cubre condiciones industriales interiores donde los niveles de polvo son altos pero los niveles de contaminación dentro del medio ambiente son relativamente bajos. Existe protección cero contra el agua dirigida por mangueras o las condiciones exteriores. El tipo 4 maneja la exposición exterior y el agua a presión, mientras que los NEMA 7 y 9 brindan protección adicional para lugares peligrosos y la protección NEMA 12 para áreas interiores con polvo circulante o líquidos que gotean cerca de los extractores de aire, pero no para ambientes exteriores.

Dos tipos que se confunden con mayor frecuencia son el nema 1 y el nema 4, donde proporcionan respectivamente la menor protección disponible en interiores (nema 1) y exteriores (nema 4). Determinar la brecha de cobertura entre los dos ayudará en las peores situaciones cuando las selecciones no estén lo suficientemente protegidas o estén exageradas en cuanto a protección.

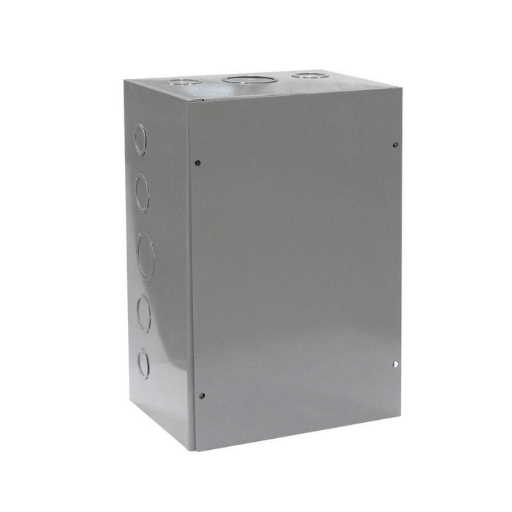

Gabinete NEMA 1: contra qué protege

Un gabinete NEMA 1 (también llamado gabinete Tipo 1) está diseñado para uso en interiores exclusivamente según la norma NEMA 250-2020. Maneja los siguientes peligros: caída de suciedad, goteo y salpicaduras ligeras de líquidos no corrosivos y restricción del acceso a piezas vivas y conductores vivos dentro del gabinete. La designación NEMA 1 no contiene resistencia a la corrosión, ni sello contra el polvo ni sello contra el agua.

La construcción es sencilla. Todos los recintos nema 1, excepto un puñado, están construidos con acero laminado en frío calibre 16 o 18 con una capa de polvo o acabado de esmalte horneado. La entrada/salida se aísla a anillos de orificios redondos previamente perforados que se pueden perforar con un destornillador o un martillo para proporcionar golpes de conducto estándar. Realmente no hay juntas, accesorios de compresión ni puntos de entrada de cables sellados. Está destinado a un ambiente interior controlado donde la humedad, las partículas en el aire y las fluctuaciones extremas de temperatura no son una consideración.

Común, los casos de uso de muestra para gabinetes nema 1 son suministros eléctricos para paneles de distribución de edificios de oficinas, centros de datos limpios, controles de iluminación interiores y paneles de interruptores residenciales. En todos esos casos de uso, la funcionalidad definitiva del gabinete es excluir el contacto humano de las partes vivas y excluir objetos extraños sólidos que puedan caerse de los falsos techos o de los conductos.

En términos de equivalencia de IP, un gabinete nema 1 tiene aproximadamente IP20 -exclusión de objetos > 12,5 mm de tamaño (dedos de cerdo, herramientas) pero no tiene protección nominal contra la entrada de agua. Error notable y costoso -especifique un gabinete NEMA 1 en su uso en exteriores o en aplicaciones propensas a lavarse. El agua entra por cada golpe y costura, provocando corrosión interna en semanas. Si su instalación enfrenta lluvia, humedad 90+% o salpicaduras de agua, entonces necesita una clasificación NEMA más alta por completo.

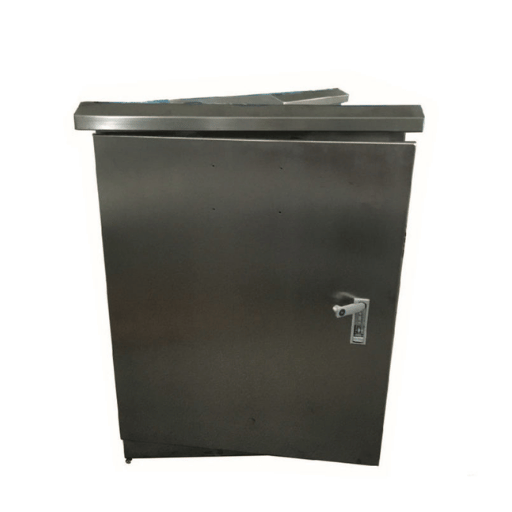

gabinete NEMA 4: contra qué protege

Un gabinete nema 4 (tipo 4) está diseñado para uso en exteriores e interiores. La clasificación nema 4 existe para brindar protección contra el polvo arrastrado por el viento, la lluvia, el aguanieve, la nieve, las salpicaduras de agua, el agua dirigida por mangueras, la formación de hielo en los materiales del gabinete que se pueden romper hacia afuera y la corrosión externa. Lo necesita en sus aplicaciones eléctricas exteriores, en sus instalaciones de procesamiento de alimentos o farmacéuticas o de fermentación, en sus plantas químicas, en sus lecherías, en su cervecería, en su acería y en su equipo de muelle.

Según NEMA 250 y UL 50, la prueba definitoria para el nema 4 es la prueba de agua dirigida por manguera. La prueba consiste en colocar una corriente de 65 GPM desde una boquilla de 1 «a 10-12 pies de distancia del recinto durante 5 minutos sin entrada ni salida de agua. Está diseñado para imitar los procedimientos de lavado industrial y es una prueba más estricta de clasificación NEMA 4 que difiere de clasificaciones de gabinete más bajas, como nema 3r, que maneja lluvia pero no agua a presión.

La construcción depende de materiales más pesados y entradas selladas. Los gabinetes nema 4 utilizan acero inoxidable calibre 14-16 (grado 304 como estándar, 316 en ambientes corrosivos) o acero al carbono con recubrimiento en polvo con costuras soldadas continuas. Las juntas 'silicona, neopreno 'rodan a lo largo de todo el perímetro de cada puerta y panel. Las entradas de cables utilizan prensaestopas estancas (accesorios de compresión) en lugar de desmontajes. KDST's gabinete de batería para exteriores que ofrece protección IP55 y Gabinete eléctrico IP65 también están fabricados con principios de construcción de cerramientos sellados

Aproximadamente con IP66, una carcasa nema 4 es verdaderamente resistente a la intemperie, ya que proporciona total exclusión del polvo y protección contra potentes chorros de agua.

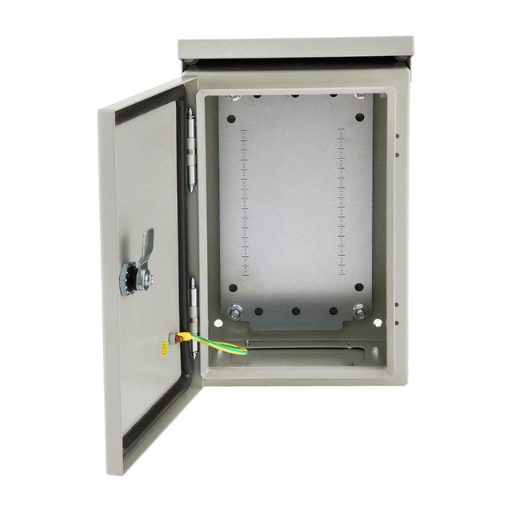

Ventajas y limitaciones de un vistazo

NEMA 1 frente a NEMA 4: comparación lado a lado

A continuación, la tabla comparativa muestra un gabinete NEMA 1 frente a cada categoría de rendimiento del gabinete NEMA 4 como se especifica en el estándar NEMA 250. Las imágenes y las especificaciones generales son análogas, pero los valores presentados reflejan una condición de prueba (o un material de junta), no juicios subjetivos.

Una nota importante sobre la conversión de clasificaciones IP a clasificaciones NEMA: actualmente, clasificaciones nema. están en un nivel que supera sus contrapartes IP aproximadas (como se enumeran a continuación). Sin embargo, lo contrario no es cierto. Un gabinete con clasificación IP66 no califica automáticamente como NEMA 4 porque IEC 60529 (el estándar IP) no especifica pruebas de corrosión agresiva, formación de hielo o especificaciones de materiales de juntas especificadas a continuación en NEMA 250. Los ingenieros internacionales que trabajan con ambos estándares deben probar las calificaciones por separado. Para obtener más información sobre las calificaciones IP, consulte la Guía de protección IP55 KDST.

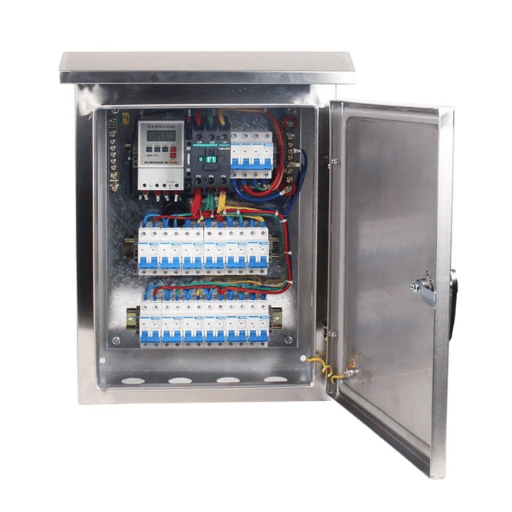

Material y construcción: lo que los distingue

Los gabinetes NEMA 1 y NEMA 4 tienen diferencias significativas en calibre de acero, tratamiento de costuras, tratamiento de superficies, sistema de juntas y penetración de cables. Estos pueden atribuirse a la mayoría de las diferencias en costo y peso.

Construcción NEMA 1

Los gabinetes estándar NEMA 1 se fabrican de acero laminado en frío (CRS) de calibre 16 a 18 y las costuras están soldadas por puntos o remachadas. El diseño de costura sellada no es un requisito. El acabado de la superficie es una capa en polvo o un esmalte horneado en color ANSI 61 Grey que proporciona cierta protección cosmética contra la corrosión contra un leve retraso por corrosión. No está clasificado para productos químicos/humedad/pulverización química. Las mismas entradas de conductos y entradas de cables utilizan knockouts preperforados. Knockouts ubicados en tamaños comerciales típicos (1/2, 3/4, 1). Los knockouts se pueden instalar rápidamente con un destornillador y una contratuerca; Este proceso no produce un sello de compresión.

Construcción NEMA 4

Los gabinetes NEMA 4 se actualizan a acero inoxidable calibre 14-16 « grado 304 para uso básico en exteriores, grado 316 cuando se exponen a sales de cloruro, ácidos o zonas de niebla salina. Las costuras se sueldan continuamente (Mig o TIg) y se muelen suavemente para no proporcionar penetración de agua. La junta envolvente recorre todo el perímetro de cualquier puerta o abertura del panel. Las juntas de silicona son estándar y el rango de temperatura nominal de estos kits de juntas es de -67 F a +392 F (-55 C a +200 C). Los kits de juntas EPDM se especifican cuando la resistencia química es una alta prioridad y cubren muchas más opciones de disolventes y agentes de limpieza.

La entrada de cables prescinde de todos los knockouts. Elegir un punto de entrada de cable es un prensaestopas cubierto que sella la cubierta del cable con un inserto de junta de neopreno o silicona. Los prensaestopas añaden un pequeño coste por kit (aproximadamente $3-$12 por unidad, dependiendo del tamaño y el material), pero protegen la caja del recinto de las presiones de penetración no sellada. Sin la selección de un prensaestopas adecuado, ninguna caja con clasificación NEMA 4 sobrevive a su estándar de protección en ese punto de entrada.

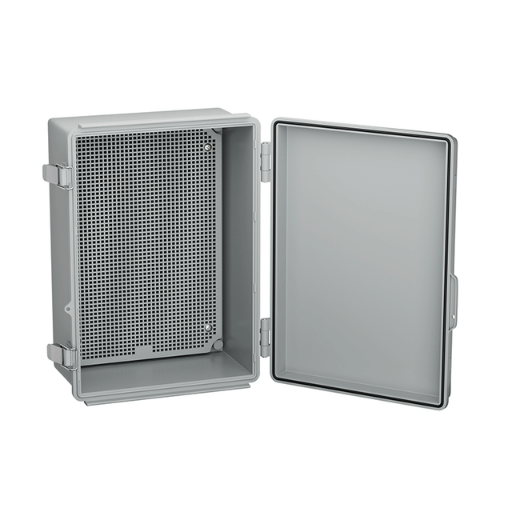

Costo y plazo de entrega: NEMA 1 frente a NEMA 4

Los precios varían según la dimensión, el material, el fabricante y las cantidades del pedido. Todos los precios enumerados se basan en cifras vigentes de la industria y no deben considerarse como una cotización firme.

Como regla general, los gabinetes de nema 4 son entre 2 y 3 veces más caros que los de nema 1 comparables en dimensiones coincidentes (impulsados por 4 factores: acero inoxidable de mayor calibre (frente a laminado en frío), costuras soldadas continuas (frente a soldaduras por puntos), material e instalación de juntas, prensaestopas en cada punto de entrada (frente a los knockouts libres)). Los plazos de entrega de las unidades de acero inoxidable nema 4 tienden a ser de 1 a 3 semanas más largos que los de las cajas de acero pintado NEMA 1 típicas (debido a la soldadura y el control de calidad).

Un error común y costoso es que los ingenieros especifiquen nema 4 en una sala de servidores interior o en un armario eléctrico de oficina sin exposición ambiental. El recinto está en una habitación ambiental sin agua ni polvo, y el gasto adicional no proporciona ningún beneficio de protección mensurable. En el otro extremo, un contratista especificó un gabinete nema 12 para un gabinete de telecomunicaciones exterior porque “12 es un número superior a 4”. Después de una tormenta, los bordes de la puerta sin sellar permitieron que entrara agua, destruyendo $8,500 en equipos de conmutación.

Un Tipo 12 no está clasificado para agua al aire libre ni dirigido por una manguera, y su número no es un rango en una jerarquía de protección.

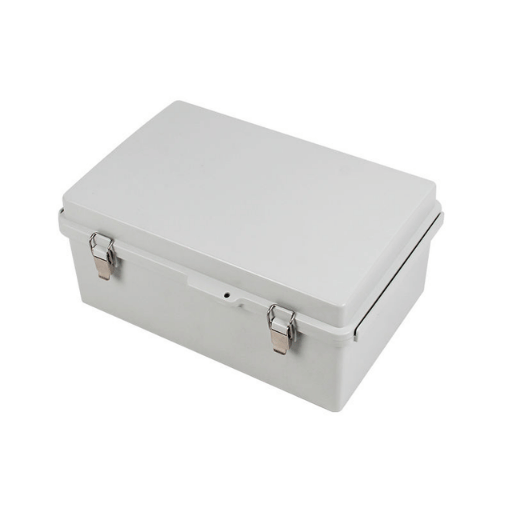

Cómo elegir entre NEMA 1 y NEMA 4

Si se debe seleccionar un recinto nema 1 o un recinto nema 4 se basa en condiciones ambientales mensurables, no en suposiciones. Utilice la lista de verificación de cinco preguntas a continuación para eliminar la calificación incorrecta en la mayoría de los casos comerciales e industriales.

Lista de verificación de decisiones de 5 preguntas

1. ¿se montará el recinto en un área exterior o en un área sujeta a lavado? --SÍ. Si es así, indique nema 4 como calificación mínima.
2. ¿el medio ambiente es atacado por el polvo arrastrado por el viento, la lluvia o el rocío de mangueras? -Sí, se necesita nema 4. nema 3r controla la lluvia, pero no el agua dirigida por mangueras.
3. ¿existen agentes corrosivos en el lugar (químicos, aire salado, detergentes fuertes)? - en caso afirmativo, entonces nema 4x (la versión resistente a la corrosión del nema 4, generalmente se realiza a través de acero inoxidable 316 o fibra de vidrio). El NEMA 4 puede resistir la corrosión exterior, pero el NEMA 4X está especialmente diseñado para productos químicos en condiciones extremas. Completo Comparación NEMA 1 vs NEMA 4 vs NEMA 4X el enlace se proporciona aquí.
4. ¿es un lugar limpio, seco y exclusivo para interiores? « En caso afirmativo, una carcasa NEMA 1 es suficiente y la opción más rentable.
5. ¿necesita resistencia a la corrosión más allá de la pintura estándar? « En caso afirmativo, considere NEMA 4 (inoxidable) o NEMA 4X dependiendo de la gravedad del ambiente corrosivo.

Para instalaciones al aire libre donde la lluvia y el hielo son motivo de preocupación pero el agua dirigida por mangueras no lo es, se pueden utilizar opciones intermedias proporcionadas por el fabricante, como nema 3r. KDST's carcasa NEMA 3R resistente a la intemperie es adecuado para aplicaciones de distribución de energía y servidores exteriores donde no son necesarias capacidades de lavado. En un entorno industrial interior sujeto a polvo circulante y aceite goteante, pero sin exposición al aire libre, nema 12 es apropiado y menos costoso que nema 4. KDST guía de mantenimiento de gabinetes exteriores cubre protocolos de inspección para cualquier recinto apto para exteriores.

KDST fabrica e diseña gabinetes de protección personalizados para operadores de telecomunicaciones, operadores de centros de datos y fabricantes de equipos originales industriales. Cuando un proyecto requiere dimensiones no estándar, clasificaciones de nema híbrido o gestión térmica integrada, primero se elige el entorno instalado y luego se especifican en consecuencia la clase de protección, el material y la gestión de cables, de modo que se puedan evitar tanto la sobreingeniería como las fallas alternativas.

Preguntas frecuentes

¿nema 4 está clasificado para uso en exteriores?

¿se puede utilizar un gabinete NEMA 1 en el exterior?

¿cuál es la diferencia entre NEMA 4 y NEMA 4X?

¿nema 4 es mejor que NEMA 12 para uso en interiores?

¿puede una carcasa NEMA 4 soportar agua dirigida por manguera?

¿qué calificación NEMA necesito para una sala de servidores?

¿existe una calificación NEMA entre NEMA 1 y NEMA 4?
