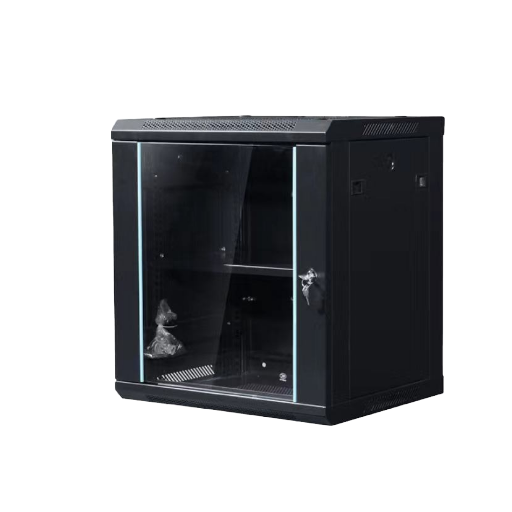

Caja de red IP20: Guía de estándares y tamaños de montaje en pared

Caja de red IP20: tamaño, estándares y guía de instalación del montaje en pared

Un Caja de red IP20 «también llamado gabinete de datos IP20 o gabinete de rack «, es el gabinete interior construido según los estándares IEC 60529 para mantener los dedos y objetos de más de 12,5 mm fuera del equipo de red energizado, dejando el gabinete lo suficientemente abierto para un flujo de aire de enfriamiento pasivo. Si los paneles de conexión, interruptores e inyectores PoE se encuentran en un armario de servidor, MDF/IDF, elevador de telecomunicaciones o sala de oficina acondicionada, IP20 es la clase que necesita y cualquier protección adicional es dinero que no necesita gastar. Este artículo explica lo que realmente significa todo IP20, las similitudes y diferencias entre IP54 e IP65, la forma correcta de dimensionar un gabinete de montaje en pared y los cinco errores de instalación que ahorran tiempo y desgastarán un interruptor prematuramente.

A lo largo de esta guía hacemos referencia a KDST Electrical's Gabinete de servidor interior IP20 línea para ejemplos de especificaciones (6U-ñan48U, EIA-310, certificación UL/CE). Para conocer la pregunta más amplia sobre selección de entornos, consulte nuestro compañero Guía del comprador de gabinetes de interior IP20 en los artículos relacionados a continuación.

Qué es realmente un gabinete de red IP20 (y qué significa “20”)

El código IP de dos dígitos proviene de IEC 60529, “Grados de protección proporcionados por gabinetes”. Existe por una razón: dar a los ingenieros una forma coherente de especificar cuánta intrusión física y líquida resiste un recinto. Cada dígito significa algo específico.

¿qué significa el “20” en IP20?

Esta es una abreviatura de “solo en interiores, sin agua”. El gabinete está destinado a evitar que los humanos se golpeen inconscientemente los dedos donde no pertenecen y evitar que el polvo se deposite en equipos costosos, eso es todo. Este es un alcance perfecto para un armario de servidores, una sala de MDF/IDF, una oficina acondicionada o un elevador de telecomunicaciones, porque, simplemente, esos entornos no representan una amenaza de rociado de agua o presión negativa, solo contacto humano accidental y escombros sedimentados. De lo contrario, pague por la protección IP54 o IP65 y espere a que se conceda la prima a los márgenes de refrigeración activa.

IP20 vs IP54 vs IP65 « Qué calificación realmente necesita su equipo de red

Una analogía muy simple es pensar en su entorno y los términos de IP20 y luego elegir uno. Cualquier protección IP adicional genera más materiales, mano de obra y peso de ensamblaje, y puede tener graves impactos negativos en el enfriamiento activo.

Para conocer la correspondencia oficial de NEMA a IP, consulte Documento oficial de tipos de gabinete de NEMA. Los tipos de NEMA incluyen corrosión, degradación de juntas y otras pruebas que no se completaron como parte de un código IP y los gabinetes NEMA 1 son un clasificador conocido y demasiado específico del requisito IP20; sin embargo, trate su NEMA Tipo 1 como el mismo que un IP20 de este día en adelante. Para obtener una comparación detallada de en qué se diferencian los métodos de prueba de los dos estándares, consulte nuestro Referencia cruzada de calificación NEMA vs IP.

Dimensionar su gabinete de red « Guía de decisiones de montaje en pared de 4U frente a 6U frente a 9U frente a 12U

La falla de tamaño es el error -ñona más común y el más costoso en un gabinete de montaje en pared. Los montantes de pared que anclan un gabinete de 6U rara vez toleran que el gabinete entre y salga para acomodar un gabinete de 12U un año después; entonces, la respuesta correcta es el tamaño de lo que necesitará 18 meses de espera, no de lo que entrará hoy. La norma de la industria se asienta en una regla simple.

Para traducir eso en hardware instalado, cuente sus unidades de rack (1U = 44,45 mm o 1,75 pulgadas por persona EIA-310 / IEC 60297) de cada elemento de hardware (incluida una unidad de bastidor de espacio de gestión de cables entre zonas).

Un típico interruptor PoE de 1 × 48 puertos de compilación para pequeñas empresas, un panel de conexión de 1 × 24 puertos, un LIU de fibra 1 ×, un UPS 1, un administrador de cable 2 × -ñala todo se suma a aproximadamente 7U. Aplicar en factor 30% y obtendrá hasta 9U o 12U para el tamaño de su gabinete. La comunidad homelab ha documentado este patrón repetidamente; En r/homelab, uno de los comentarios más votados se titula exactamente “Recordatorio amistoso de comprar siempre un estante más grande de lo que cree que necesita”, ya que el póster original pasó de un 6U planificado a un 12U por capricho y concluyó que era la elección correcta. Para el contexto de construcción, nuestro guía de lo que realmente mide 1U cubre el patrón de orificios EIA-310, convenciones de profundidad, etc.

Compre nuestros bastidores de servidores IP20 6U-ñonate48U →

Gabinete de red de montaje en pared versus soporte de piso « Elegir el factor de forma correcto

Los gabinetes de pared conservan el espacio en el piso y colocan el equipo a la altura de los ojos, lo que beneficia la ergonomía y la comodidad. Sólo pueden soportar un peso determinado y limitarle a un recuento de U específico. Supere cualquiera de los límites y la opción más práctica es un estante para suelo.

Los gabinetes de pared estándar admiten entre 60 y 90 kg de carga estática. Cuando un administrador de red preguntó a una docena de proveedores en r/sysadmin cuál era su montaje de pared promedio en el rango 9U-12U, el consenso cayó en el rango de 60-90 kg entre las principales marcas. Existen valores atípicos 12U SmartRack NEMA 12 de Tripp Lite admite 90,7 kg (200 lb), y la gama de soportes de pared Swing-Out de Hammond publica una capacidad de carga de 200 lb. Formatos más pequeños como el compacto 6U de Legrand (350 × 600 × 400 mm, IP20, IK08) solo admiten 18 kg (aceptablemente en el caso de un interruptor y un panel de conexión, ruinosamente en el de un UPS de 1U con baterías de plomo-ácido selladas.

Factor de forma por escenario, en blanco y negro: un armario de cableado o una instalación SOHO utiliza un soporte de pared de 6U-12U; una pequeña sala de servidores con uno o un par de servidores de electrodomésticos utiliza un bastidor de suelo de 22U-32U; un armario de datos de sucursales o IDF completamente equipado utiliza 42U o 48U. Para la preparación del montaje en pared « encontrar montantes, selección de anclajes, distribución de peso « consulte nuestro guía de preparación para la instalación de montaje en pared.

Dentro de un gabinete de red IP20 « Gestión de cables, ventilación y accesorios

Un gabinete IP20 obtiene su calificación al estar lo suficientemente abierto como para respirar. Las rejillas de ventilación superiores, las puertas delanteras y traseras perforadas y las rejillas de ventilación laterales permiten que la convección transporte el calor residual hacia arriba. Accesorios de red «paneles de conexión, LIU de fibra, PDU, administradores de cables «se conectan a los rieles EIA-310 y comparten esa ruta de flujo de aire. Tres accesorios protegen el camino en sí.

Paneles en blanco. Cada U vacía en un gabinete que tenga equipo activo debe llenarse con un panel ciego de 1U o 2U. Sin ellos, el aire caliente que sale por la parte posterior del interruptor regresa a la entrada frontal a través del espacio vacío, elevando la temperatura de entrada y acortando la vida útil del interruptor. La comunidad del centro de datos trata los paneles en blanco como un requisito básico en lugar de una actualización.

Administradores de cables. Un administrador de cables horizontal de 1U entre cada zona activa del equipo evita que la fibra y el cobre bloqueen las tomas frontales. Los administradores de cables verticales a ambos lados evitan que los jonrones del panel de conexión se asienten en una estera a través de la ventilación trasera. Los haces de cables de más de 25 mm deben dividirse: un solo haz grueso detrás de un interruptor bloqueará el aire de escape.

Umbrales de refrigeración. La ventilación pasiva maneja aproximadamente hasta 500 W de disipación de calor en una carcasa 9U-ñesa de 12U con puertas ventiladas y ventilación en el techo. Encima, lo típico de un gabinete que ejecuta una pila de interruptores PoE++ y un servidor pequeño, instale ventiladores de montaje superior o una bandeja de ventilador de techo. El rango de entrada del servidor recomendado publicado en ASHRAE TC9.9 (5a Edición) Directrices térmicas es 18-27 °C (64,4-80,6 °F); Las temperaturas de salida del gabinete deben permanecer muy por debajo del límite superior permitido de 32 °C para preservar las condiciones de garantía del interruptor.

¿Necesito ventiladores en un gabinete IP20?

Por debajo de ~500 W de carga térmica total del equipo y en una habitación acondicionada (menos de 25 °C ambiente), no es suficiente la convección pasiva a través de puertas ventiladas. Por encima de 500 W, o en cualquier habitación sin HVAC activo, instale una bandeja de ventilador de techo del tamaño mínimo del doble de la carga térmica del equipo. Un dibujo de bandeja de dos ventiladores de ~80 CFM es estándar para un gabinete 9U-ñonate12U.

Construya señales de alerta de calidad, estándares y proveedores antes de comprar

La diferencia visible entre un gabinete de calidad y una imitación es pequeña; la diferencia de costo de por vida es grande. Utilice la auditoría de siete puntos antes de realizar el pedido.

Dos condiciones en las que IP20 no es un punto de partida viable: si su entorno tiene polvo flotante o partículas (piso industrial ligero, taller), actualice a IP54 con puerta sellada y costuras con juntas. Si el recinto contiene equipos sensibles a la corrosión en una habitación costera o adyacente a productos químicos, consulte nuestro guía del comprador de gabinetes eléctricos de acero inoxidable para opciones de actualización de materiales.

5 errores de instalación que comprometen la vida útil de los equipos de red

El gabinete en sí casi nunca falla. La forma en que se instala y carga sí lo hace. Cinco errores explican la mayor parte de lo que vemos en el campo.

1. Saltarse paneles en blanco. Vacíe Permita que el aire caliente del escape trasero recircule a la entrada delantera. Un interruptor PoE de 24 puertos que funciona a 6 °C por encima de su entrada nominal se acorta notablemente en la vida útil esperada. Costo de un kit de panel ciego: bajo $20.
2. Relleno excesivo de haces de cables. Un solo haz de grasa detrás del interruptor actúa como una presa de flujo de aire. Divida los haces en grupos ≤ de 25 mm y guíelos verticalmente a través de un administrador de cables lateral.
3. No aplicar la regla de margen de maniobra 30%. Un bastidor de 6U instalado hoy para adaptarse mañana forzará una actualización del montacargas a los 12 meses. La pequeña U-premium inicial de 9U en lugar de 6U nunca se amortizará en costos de tiempo de inactividad.
4. Anclajes de pared únicamente en paneles de yeso. Un gabinete de 9U cargado a 40 kg en paneles de yeso fallará «generalmente de la noche a la mañana, cuando nadie esté mirando. Fije los montantes de la pared como mínimo, o un anclaje de hormigón si la pared lo permite.
5. Sin PDU, regletas encadenadas. Una regleta de consumo con capacidad para 15 A que contiene dos interruptores PoE, un bypass de UPS y un servidor crea riesgo de carga e incendio. Instale una PDU montada en bastidor dimensionada para la carga total de la placa de identificación × 1,25.

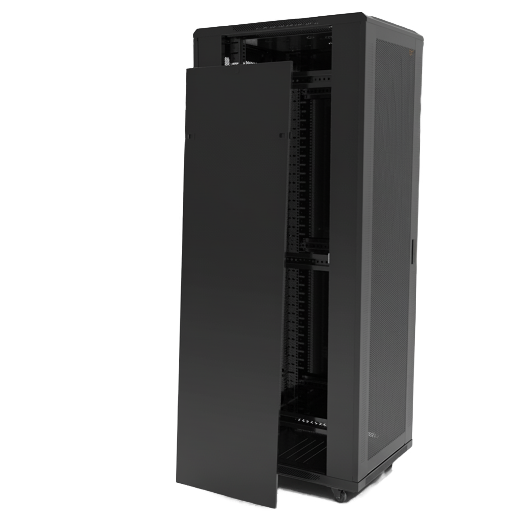

Donde se dirigen los gabinetes de red IP20 « Borde, modular y de mayor densidad

El recinto de la pared no cambia tan rápido como el kit instalado en su interior. Dos desarrollos guían la nueva especificación para gabinetes interiores IP20.

La computación perimetral lleva la computación a más armarios. Se prevé que el mercado de centros de datos de vanguardia crezca de $50,86 mil millones en 2025 a $109,20 mil millones en 2030 (16,5% CAGR, por Mercados y Mercados, 2025). Ese crecimiento se manifiesta como nuevos equipos en sucursales, trastiendas comerciales y salas de las FDI del campus, exactamente donde viven los gabinetes IP20 montados en la pared. La demanda en el extremo pequeño está aumentando incluso cuando el extremo superior pasa a la refrigeración líquida.

“Muchos suponen que los gabinetes son totalmente resistentes a la intemperie, pero con frecuencia se utilizan para el orden visual y la protección física. Cuando se requiere mantenimiento del usuario, normalmente será IP65+; para equipos de interior IP20 es el estándar ”protección física contra los humanos, no contra los elementos”

« Paul Rhodes, Infraestructura de telecomunicaciones móviles (LinkedIn)

La densidad de potencia por bastidor está aumentando rápidamente. El informe AFCOM sobre el estado del centro de datos de 2025 (citado por Sitio central) sitúa la densidad media mundial de bastidores en 12 kW en 2025, frente a los 7 kW de 2021. Los bastidores optimizados para IA ya funcionan con 25-40 kW o más. Los gabinetes IP20 interiores en los armarios de las sucursales no albergarán pilas de entrenamiento de IA, pero absorberán más interruptores PoE++, una infraestructura de parches más rápida y algún que otro dispositivo de inferencia de 1U. Especifique gabinetes que permitan modernizaciones activas de bandejas de ventilador incluso si comienza con ventilación pasiva. Si está planeando construir un armario para su implementación en 2026, deje una U abierta para una bandeja de ventilador.

El diseño de gabinete modular “rieles sin herramientas, paneles laterales a presión, entrada de cable configurable « se está volviendo estándar en lugar de premium. El beneficio funcional es un tiempo de instalación más corto y una reconfiguración de campo más sencilla a medida que cambia la combinación de equipos.
