Was ist ein Schütz? Welche Rolle spielt es in Telekommunikationsschränken im Freien?
- Die Essenz und Kerndefinition eines Schützes
In modernen Industrie- und Leistungssteuerungssystemen ist ein Schütz ein Hochleistungsschaltgerät, das eine Fernsteuerung über elektromagnetische Induktion ermöglicht. Seine Kernfunktion besteht darin, den Ein-Aus-Zustand von Hochspannungs-Hochstrom-Hauptkreisen mithilfe von Niederspannungs-Niederstrom-Steuersignalen zu verwalten. Strukturell gehört es zu elektromagnetischen Aktuatoren, bestehend aus einem elektromagnetischen System, einem Kontaktsystem, einer Lichtbogenlöschvorrichtung, einem Federmechanismus und einem Gehäuse. Diese Konstruktion ermöglicht eine stabile Verbindung oder Trennung von Lastkreisen bei häufigen Vorgängen und dient als kritische Brücke zwischen Schwachstromsteuerungssystemen und Starkstromversorgungssystemen.
Die Erfindung der Schütze entstand aus dem industriellen Bedürfnis, “Hochleistungsgeräte sicher zu steuern” Im Zeitalter der manuellen Steuerung stellte die direkte Wechselwirkung mit Hochspannungsschaltungen erhebliche Risiken dar Schütze gehen dem durch elektromagnetische Isolierung entgegen, wobei sie den Steuerkreis (mit 24 V DC, 110 V AC, oder 220 V AC) vom Hauptstromkreis (Handhabung von 380 V AC oder höher) trennen und so Hochspannungsstoßgefahren beseitigen Ihre Kontakte, die aus lichtbogenfesten Materialien wie Silberlegierungen und Kupfer-Wolfram-Legierungen bestehen, in Kombination mit Lichtbogenlöschabdeckungen und Gittern, ermöglichen effektiv das Abschrecken von Lichtbögen von weit Tausenden von (300000-10000000000 °C).

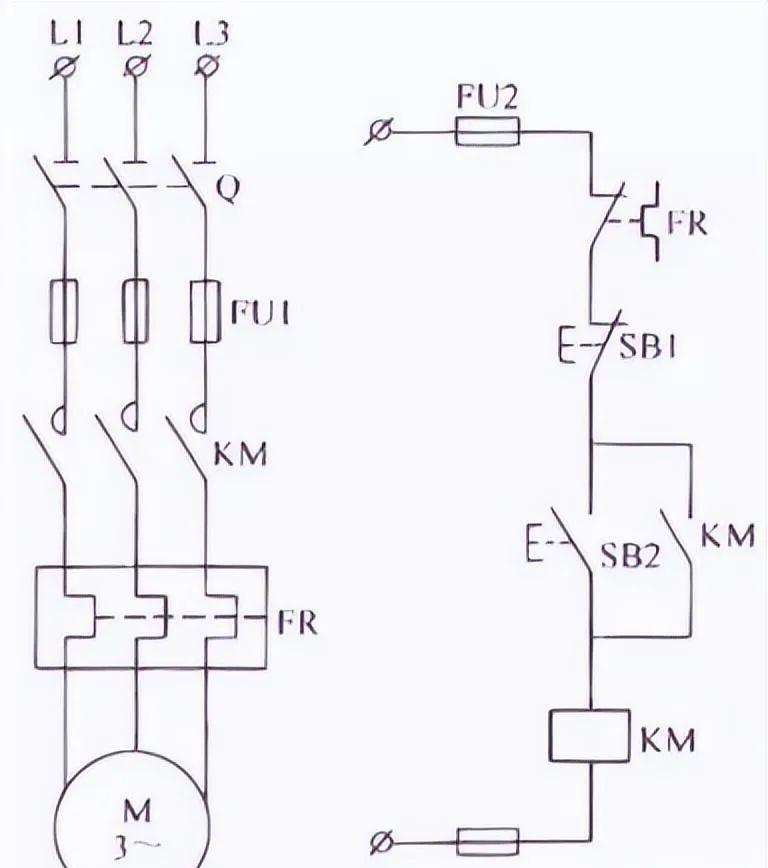

Schütze finden Anwendung in der industriellen Motorsteuerung, der Stromverteilung von Gebäuden, im Schienenverkehr und in der Kommunikationsinfrastruktur. Bei der Motorsteuerung verwalten sie Start/Stopp/Umkehr; bei der Stromverteilung übernehmen sie die Leitungsumschaltung und den Lastschutz; In Telekommunikationsschränken im Freien gleichen sie die Anpassungsfähigkeit, Zuverlässigkeit und intelligente Steuerung der Umwelt aus.
1.1 Wesentliche Unterschiede zwischen Schütz und anderen Schaltgeräten
- ** vs. Manuelle Schalter**: Manuelle Schalter basieren auf direkter menschlicher Bedienung, die nur für Szenarien mit geringer Leistung (20 V) wie Beleuchtung geeignet ist, es fehlen Lichtbogenlöschfunktionen Schütze, die durch elektromagnetische Kraft angetrieben werden, ermöglichen Fernbedienung, handhaben Hunderte von Verstärkern und verfügen über einen umfassenden Schutz.
- ** vs. Relais**: Relais verwalten die Signalumwandlung in schwachen Schaltungen (engl. 5 A), während Schütze sich auf Starkstrom-Hauptschaltungen (10 A-2000 A) mit obligatorischen Lichtbogenlöschgeräten konzentrieren.
Kurz gesagt, Schütze sind Kern für “Kontrolle starker Ströme mit schwachen Strömen,” Gewährleistung einer sicheren und effizienten Verwaltung von Hochleistungslasten.
1.2 Kernklassifizierungen und technische Parameter
- Nach aktuellem Typ: Wechselstromschützer (für 380 V/220 V Wechselstrom) verwenden Kurzschlussringe, um Vibrationen zu reduzieren; Gleichstromschützer (z. B. 48 V-Kommunikationssysteme) verwenden magnetisches Blaslichtbogenlöschen.
- Durch Lichtbogenlöschverfahren: Luftbasiert (Metallnetze), Vakuum (Hochspannung) und SF6-Gas (Hochspannungsverteilung).
- Auf Antrag: Allzweck (CJX2), motorspezifisch (LC1 D), explosionsgeschützt und im Freien (wasserdicht/staubdicht).
Schlüsselparameter:
- Nennspannung: Hauptkontakt (380 V Wechselstrom, 660 V Wechselstrom) und Spule (24 V Gleichstrom, 220 V Wechselstrom).
- Nennstrom: 10 A, 63 A, 125 A (Hauptkontakte).
- Bruchkapazität: Bis zu 50 kA.
- Leben: Millionen mechanischer Zyklen, Zehntausende bis Hunderttausende elektrischer Zyklen.
Telekommunikationsschränke für den Außenbereich erfordern spezifische Bewertungen: IP65-Schutz, Toleranz von -40°C bis 70°C.
- Funktionsprinzip der Schützer
Der Schütz arbeitet durch einen Zyklus “elektromagnetische Anziehung”→ Kontaktverschluss → elektromagnetische Freisetzung → Kontaktöffnung”, der elektromagnetische, mechanische und Lichtbogenlöschprozesse umfasst.
2.1 Antriebsmechanismus des elektromagnetischen Systems
Das elektromagnetische System “Stromarm Eisenkern, Überwältigen als die Reaktionsfeder Quelle” Bei der Energieversorgung erzeugt die Spule ein Magnetfeld, das den Kern magnetisiert, um den Anker anzuziehen. Überholen Sie die Reaktionsfeder, der Anker bewegt sich und treibt Kontakte an, um den Hauptstromkreis zu schalten.
- AC vs. DC-Spulen: Wechselstromspulen verwenden Kurzschlussringe, um Vibrationen durch magnetische Wechselfelder zu verhindern; Gleichstromspulen mit stabilen Feldern benötigen keine Ringe.
- Spulenschutz: Freilaufdioden (DC) oder RC-Schaltungen (AC) absorbieren induzierte Spannung während der Entspannung.
2.2 On-Off-Logik des Kontaktsystems
- Hauptkontakte: 3 Paare (dreiphasig) oder 1 Paar (einphasig), normalerweise offen (NO), versilbert für geringen Widerstand, Umgang mit hohem Strom.
- Hilfskontakte: 2 NO/2 NC-Paare (5 A), für Rückmeldung/Verriegelung.
Etappen:
- Bereitschaftsdienst: Spule stromlos; Kontakte im Anfangszustand.
- Anziehung: Spule mit Strom versorgt; Kontakte schließen (Haupt-/KEIN Hilfsstoff) oder öffnen (NC-Hilfsstoff).
- Holding: Spule mit Strom versorgt; Kontakte stabil.
- Freigabe: Spule stromlos; Kontakte zurückgesetzt.
2.3 Kritische Rolle von Lichtbogen-Lichtschreibgeräten
Bögen (3000-10000°C) bilden sich bei Hochstromtrennung, wobei Kontaktschäden oder Kurzschlüsse zu befürchten sind Lichtbogenlöschverfahren:
- Gitter: Metallgitter teilen Bögen in kurze Bögen auf und löschen sie (AC, Niederspannung).
- Magnetschlag: Magnetfelder drücken Bögen in Kammern (DC).
- Gasstrahl: Druckluft/SF6 kühlt Lichtbögen (Hochspannung).
Außenschränke verwenden Gitter + versiegelte Abdeckungen, um Staub/Feuchtigkeit zu widerstehen.
- Telekommunikationsschränke im Freien: Umgebung und Funktion
Außenschränke beherbergen Basisstationsausrüstung, optische Module und Stromversorgungssysteme, die rauen Bedingungen standhalten und gleichzeitig eine unterbrechungsfreie Kommunikation gewährleisten.
3.1 Umweltherausforderungen
- Extreme Temperaturen: -40°C bis 70°C, was zu Bauteilspannung führt.
- Temperatur-feuchtigkeits-zyklen: Kondensation birgt das Risiko von Kurzschlüssen; Hohe Luftfeuchtigkeit beschleunigt Korrosion.
- Schadstoffe: Staub, korrosive Gase, Salzsprühschadensausrüstung.
- Vibration/EMI: Beeinflussung von Verbindungen und Signalintegrität.
Schränke verwenden IP55/IP65-Dichtungen, Temperaturkontrollsysteme und Breittemperaturkomponenten. Schütze wirken sich als Kernelemente direkt auf die Stabilität aus.
3.2 Stromversorgungsarchitektur
Dual-Supply-Systeme (Netze + Backup) sorgen für Zuverlässigkeit:
- Eingabeverteilung: Netz-/Sicherungsanschluss, Überspannungsschutz, Leistungsschalter.
- Leistungsumwandlung: AC-DC-Umwandlung (-48 V) mit Batterieladung.
- Lastverteilung: Stromversorgung von Geräten über Unterbrecher/Kontaktoren.
- Überwachung: Sensoren lösen Aktionen aus (z.B. Backup-Switching, Kühlung).
Schütze steuern den Netzzugang, die Stromumschaltung und Hochleistungslasten (AC/Heizungen) und ermöglichen so einen für unbemannte Standorte kritischen Fernbetrieb.
- Kernrollen von Schützen in Außenschränken
Schütze fungieren als “Stromregelknoten”und beeinflussen die Energieverwaltung, den Schutz und die Wartung.
4.1 Hauptstromkreissteuerung
Schütze ermöglichen Fernnetz-Ein-Aus Während Anomalien (Über-/Unterspannung, Phasenverlust) unterbrechen sie die Stromversorgung, um Geräte zu schützen.
- Überspannungsschutz: Strombegrenzende Widerstände reduzieren den Einschub.
- Phasenverlustintegration: Sofortige Abschaltung bei Phasenausfall.
4.2 Backup-Main-Switching
Schütze ermöglichen ein nahtloses Umschalten (<50 ms) zwischen Netz und Batterien/Solar:
- Logik: Netz versorgt Lasten über Schütz 1; Fehler löst Schütz 2 (Sicherung) aus.
- Solaranlagen: Tagesladung (Kontakt geschlossen), Nachtisolation (offen).
4.3 Steuerung der Hilfsausrüstung
Steuerung von AC/Heizungen über Temperatursensoren:
- Temperaturbindung: AC aktiviert sich >40°C, deaktiviert <25°C; Heizgeräte < -5°C.
- Energieeinsparung: Intermittierender Betrieb über Zeitrelais.
- Überlastschutz: Thermische Relais unterbrechen die Stromversorgung bei überschüssigem Strom.
4.4 Fehlerisolierung
- Kurzschluss: Koordinaten mit Sicherungen/Bremsern für den doppelten Schutz.
- Leckage: RCDs lösen die Öffnung des Schützes bei >30 mA Leckage aus.
- Lastabscheidung: Abzweigschütz isolieren Fehler und halten den Systembetrieb aufrecht.
4.5 Fernwartung
- Fernbedienung: Überwachungsplattformen steuern Schütze (z.B, Batterieladung).
- Feedback: Hilfskontakte bestätigen Zustände; Alarme bei Fehlern.
- Protokollierung: Verfolgt Vorgänge zur Leistungsanalyse.
4.6 Umweltanpassungsfähigkeit
- Breites Temperaturdesign: -40°C bis 70°C Betrieb mit langlebigen Materialien.
- Korrosionsbeständigkeit: Verzinkte Teile, versilberte Kontakte.
- Schutz: IP65-Gehäuse, wasserdichte Terminals.
- Schwingungswiderstand: Verschraubte Halterungen, Doppelbruchkontakte.
- Typische Anwendungen
5.1 5 G Basisstation Schränke
- Netzschütz: 25 A dreiphasig (z.B. LC1D25) mit Schutz.
- Sicherungsumschaltung: <30 ms für RRU-Kontinuität.
- Kühlung: 10 A-Schütze für 1,5 kW Wechselstrom, redundante Bauweise.
5.2 Optische Getriebeschränke
- Zweileitungsnetz: <10 ms Umschaltung für kritische Knoten.
- Verzweigungen laden: 5 A DC-Schütze isolieren optische Module.
- Heizungen: 5 A-Schütze verhindern kältebedingte Probleme.
5.3 Edge-Rechenschränke
- Dynamische Kraft: Schützer verwalten den Server-On-Demand-Betrieb.
- USV-Schaltung: Schützt Server vor Spannungsschwankungen.
- Kühlung: Zonenspezifische Steuerung über Schützgruppen.
- Auswahl und Wartung
6.1 Auswahlgrundsätze
- Redundanz: 1,2-1,5-fach Nennstrom vs. Last.
- Umweltanpassung: IP65, breite Temperatur, Korrosionsbeständigkeit.
- Geschwindigkeit: <50 ms für die Stromschaltung.
- Redundantes Design: Parallelschütz für kritische Schaltungen.
- Kommunikation: RS485 zur Integration mit Überwachungssystemen.
6.2 Installation
- Standort: Belüftet, fern von Wärmequellen.
- Fixierung: M6-Bolzen (8-10 N·m), Gummidichtungen.
- Verkabelung: 2,5 mm² Hauptkabel, 0,75 mm² abgeschirmte Steuerdrähte.
- Isolierung: Hülsenklemmen, 5 cm Trennung zwischen den Spannungen.
6.3 Wartung
- Vierteljährliche Kontrolle: Reinigen, Kontakte/Spulen/Bogenabdeckungen prüfen.
- Fernüberwachung: Gleiszustände, Betriebszählungen, Spannung.
- Fehlerbehebung:
-
- Nicht anziehen: Spannung, Spule, Anker prüfen.
-
- Festsitzende Kontakte: Schütz austauschen, Last prüfen.
-
- Lärm: Kurzschlussringe/-kerne reparieren.
- Technologietrends
- Intelligenz: Sensoren, Wireless (NB-IoT), Edge Integration.
- Miniaturisierung: Effiziente Materialien, integrierter Überspannungsschutz.
- Anpassung an extreme Umgebungen: -60°C bis 85°C, IP68, antibiologische Beschichtungen.
- Energieintegration: Breitspannungs-Gleichstrom, bidirektionale Steuerung für erneuerbare Energien.
- Schlussfolgerung
Schütze sind “unsichtbare Wächter” von Außenschränken, die eine zuverlässige Kommunikation über eine sichere Fernsteuerung gewährleisten, da sich Netzwerke weiterentwickeln, werden ihre Klugheit und Widerstandsfähigkeit wachsen und trotz neuer Solid-State-Alternativen für eine stabile Infrastruktur lebenswichtig bleiben.
