Was ist NEMA 4? Gehäusegeschwindigkeit, Tests und IP65-Äquivalent

Aktualisiert: Mai 2026, gemäß ANSI/NEMA 250-2020 und IEC 60529-2020

NEMA 4 ist der nordamerikanische Standard für die meistgesuchte wasserdichte Gehäuseprüfung und einer der am meisten gegriffenen. Instrumenten- und Steuer-OEMs, Plattenhersteller und Konstrukteure suchen alle nach 4, wenn windgepeitschtes Regen, Spritzwasser oder schlauchgerichtetes Wasser den Weg zu einer Plattenoberfläche finden könnte, aber wie viele von ihnen könnten die Anforderungen an das Verhalten und die Weiterleitung aufgeben. Sagen Sie Ihnen, was kühles Wasser und heißes Wasser testen, sagen Sie den Unterschied zwischen 4 und 4 X leicht oder sagen Sie, wann IP65 und 4 x 25-40 Prozent Preisunterschied wirklich nicht?

Die Antwort auf diese Fragen und sieben Testpunktinformationsfelder untersucht dieser Artikel.

Was bedeutet NEMA 4? Definition und ANSI/NEMA 250 Geltungsbereich

NEMA 4 ist ein Schutzbewertungssystem, das von der National Electrical Manufacturers Association in eingerichtet wurde ANSI/NEMA 250-2020– – Gehäuse für elektrische Geräte (maximal 1000 V).Dieses Klassifizierungssystem koordiniert die Klassifizierung von Industriegehäuse in etwa 14 Typen, und Typ 4 beschreibt ein wasserdichtes Gehäuse, das für den nicht gefährlichen Einsatz im Innen- oder Außenbereich bestimmt ist.

Gemäß der Veröffentlichung des NEMA Enclosures Section sollte auch ein Typ-4-Gehäuse vorgesehen werden; Schutz des Personals vor dem Zugang zu gefährlichen Teilen; Bereitstellung eines Schutzes der umschlossenen Ausrüstung vor dem Eindringen von herabfallendem Schmutz, Staub und den Produkten aus windgeblasenem Schmutz; Schutz vor dem Eindringen von Wasser bieten, das bei Regen, Schneeregen, Schnee, dem Wasserfluss entlang einer Oberfläche und dem schlauchgesteuerten Wasser einfällt; und sollte auch die Bildung von Eis von außen ohne Beschädigung des Gehäuses verhindern. Im Jahr 2020 wurden einige Designanforderungen aus der harmonisierten Norm übernommen UL 50E, Daher verfügt ein modernes Typ-4-Gehäuse häufig über die UL-50E-Markierung.

Zwei Elemente, die Sie beachten sollten, bevor Sie die spezifischen tieferen Ebenen verstehen. Erstens bietet eine NEMA 4-Bewertung von Natur aus NICHT die gleiche UL-Typ-4-Auflistung wie zwei Über zwei getrennte Prüfkanäle bereitgestellt, und ein Gehäuse muss von einem landesweit anerkannten Prüflabor getestet werden, um die UL-Kennzeichnung zu erhalten. Zweitens bedeuten höhere NEMA-Typbezeichnungen NICHT, dass sie mehr Schutz bieten; NEMA 12 ist nur für den Innenbereich konzipiert, während NEMA 4 sowohl den Innen- als auch den Außenbereich abdeckt.

Die vollständige Bewertung Leiter begehbar bei KDST eigenen zu finden NEMA 4 Rating-Leitfaden.

NEMA 4 Testanforderungen: Schlauchabsenk-, Atmosphären- und Korrosionstests

Das Zertifizierungsverfahren für ein Gehäuse Typ 4 ist wesentlich anspruchsvoller, als die Herstellerbroschüren vermuten lassenDrei Testfamilien sind erforderlich, um eine endgültige Entscheidung zu treffen.

Der Schlauchwassertest

Signaturtest ist die schlauchgerichtete Wassereinbruch gem NEMA veröffentlichte Anweisungen, (damit ein Gehäuse geprüft werden kann, muss das zu prüfende Gehäuse mindestens 65 Gallonen Wasser pro Minute aus einer 1-Zoll-offenen Düse enthalten, die sich nicht weniger als 10 Fuß vom Gehäuse entfernt für einen kontinuierlichen Zeitraum von 5 Minuten befindet Wasser darf auf alle Verbindungen, Nähte, Drüsen und Türoberflächen geleitet werden.

Als Versagen gilt jegliches Wasser, das zu möglichen Ablagerungen auf der Isolierung oder den unter Spannung stehenden Teilen führen könnte.

Dies ist deutlich schwerwiegender als der Wasserstrahltest IEC 60529 IP66. IP66 verwendet eine 12,5-mm-Düse mit nahezu 100 Litern/min und etwa 100 kPa aus 3 m. Ein NEMA-Test vom Typ 4 sprüht ein ähnliches Gesamtvolumen bei niedrigerem Druck. Dies ist ein Test für eine realistische Abwaschsituation und nicht für einen Hochdruck-Fokusstrahl.

Atmosphären- und Festkörpertests

Sowohl die starke Staubbeständigkeit als auch die Wetterbeständigkeit haben zwei überlappende Protokolle: Die Windblown-Staubbeständigkeit simuliert Objekte, die in eine Luftumgebung explodieren (wird auch als Haltbarkeitsdefinition für industrielle Anwendungen verwendet), und die äußere Vereisungsbeständigkeit stellt sicher, dass sich die Gehäusestruktur nicht verbiegt oder spaltet unter der Belastung durch Eisbildung. Gehege vom Typ 4 (4 X) werden in der NEMA-Außenschutztabelle als in der Lage spezifiziert, die physikalischen Auswirkungen von Schnee, Graupel, Regen und windverwehtem Staub zu bewältigen, die für Industriestandorte und andere Außenanwendungen typisch sind. Das externe Vereisungsprotokoll erfordert keinen Außenbetrieb von Griffen, Riegeln oder Vorhängeschlösungsvorrichtungen, um bei Eisbildung zuverlässig zu sein; Bedienbarkeit wird für Gehäuse vom Typ 3SX diskutiert.

Korrosionstest (nur 4 X)

Der Korrosionstest unterscheidet 4 von 4X. Aus der Analyse eines Praktikers ergibt sich, dass die 4X-Qualifikation etwa 1200 Stunden feuchte Lufteinwirkung von CO2 und SO2 und etwa 800 Stunden CO2- und SO2-Einwirkung aufweist ASTM B117 Salzspray Prüfung. 4 geht weder ein – es ist nur für Wasser und Staub ausgelegt.

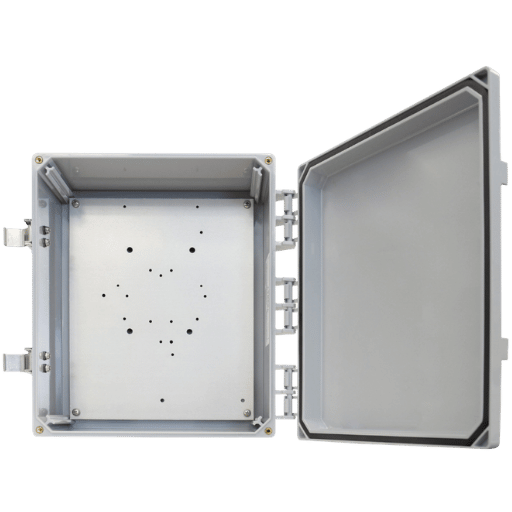

NEMA 4 vs. NEMA 4 X: Wo Korrosionsbeständigkeit ihren Preis verdient

Der einzige Unterschied zwischen Typ 4 und Typ 4 X ist korrosionsbeständig. Beide haben den gleichen schlauchgerichteten Wassertest, den gleichen windgeblasenen Staubtest und den gleichen Eisbildungstest. Beim Typ 4 X wurde ein Korrosionstest eingeführt und somit wurden Einschränkungen hinsichtlich der Materialien und Beschichtungen vorgenommen, die beim Bau des Typs 4X verwendet werden.

Was ist der Unterschied zwischen NEMA 4 und NEMA 4 X?

Gehäuse vom Typ 4 können aus lackiertem oder pulverbeschichtetem Kohlenstoffstahl bestehen, was für Innenwaschanwendungen, Außenarbeitsplätze und die meisten lichtindustriellen Außenanlagen, in denen die Einwirkung von Salzluft oder Chemikalien kein Problem darstellt, akzeptabel ist Gehäuse vom Typ 4X müssen aus korrosionsbeständigen Materialien hergestellt sein; Edelstahl 304 oder 316, glasfaserverstärkter Polyester (FRP), Polycarbonat, ABS-Kunststoff, Aluminium oder Kohlenstoffstahl mit einer zertifizierten korrosionsbeständigen Pulverbeschichtung, die eine qualifizierte Testsequenz besteht.

An Branchenstudie von Process Solutions Setzen Sie die 4 X-Kostenprämie auf etwa 25 bis 40 Prozent höher gegenüber einem Typ 4. Dies ist in erster Linie das Ergebnis eines Materialersatzes Edelstahl versus Kohlenstoffstahl und des Korrosionsqualifikationszyklus “Zeit und Temperatur” In Wirklichkeit hängt es von der Größe und dem Formfaktor des Gehäuses ab, eine kleine Wandmontage-Verbindungsbox kann einen kleineren Spalt haben, während ein freistehender 2-Türschrank in 316 Edelstahl etwas höher gehen kann.

Jedes unserer NEMA 4 Gehäuse ist auch NEMA 4 X bewertet Für die meisten Anwendungen ist dieses Extra-Bis an Schutz die Ruhe des Geistes wert.

Perspektive des Gehäuseherstellers

Es ist nur bezeichnend für einen breiteren Markttrend; mehr Unternehmen bieten jetzt 4/4 X-Aktien mit doppeltem Rating unter einer einzigen SKU an, so dass Korrosionsbeständigkeit Teil dessen geworden ist, was auf der höheren industriellen Linie erwartet wird Kaufinferenz: wenn ein Angebot eine erhebliche Prämie für das X impliziert, sehen Sie, was Materialänderung verantwortlich ist.

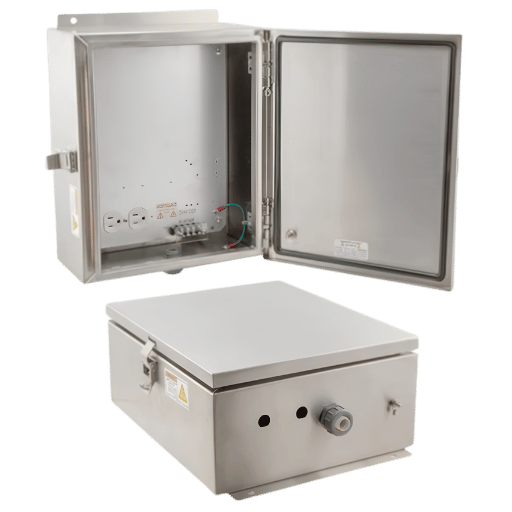

NEMA 4 vs. IP65 und IP66: Die 3 Fälle, in denen sie nicht gleichwertig sind

Frage der Querverweisung Etwa einmal im Monat (also bei praktisch jedem globalen Projekt) wird die quantitative Frage “ist NEMA 4 dasselbe wie IP65, oder IP66?” gesehenDie Wahrheit ist eine einseitig gültige Konvertierung (NEMA in IP) dreifach gefährliche Konvertierung.

Ist NEMA 4 dasselbe wie IP65?

Wie aus der offiziellen Umrechnungstabelle hervorgeht, die NEMA für ihre Gehäuse vom Typ 4 bereitstellt, erfüllt ein NEMA Typ 4-Schutz vollständig allein den festen und flüssigen Zugang bei IP66 und ist restriktiver als IEC 60529; Daher kann ein NEMA 4-Gehäuse logischerweise auch automatisch niedrigere Codebewertungen wie IP65, IP55, IP54 usw. erfüllen. Das Gegenteil ist nicht immer der Fall: Ein IP66-gelistetes Gehäuse kann nicht ohne separate Prüfung frei neu gekennzeichnet werden. NEMA erfordert auch Korrosionsverhalten, Dichtungsalterung, Staubtests, externe Vereisungstests, die der IP-Code von IEC 60529 nicht umfasst.

Offiziell heißt es im NEMA-Leitfaden klar: “Table A-1 kann nicht verwendet werden, um von IEC-Klassifikationen in Gehäusetypnummern umzuwandeln” Und es ist dieser Mangel an Symmetrie, der mehr Ingenieurteams über alles andere überrascht.

Die 3 Fälle, in denen NEMA 4 IP65/IP66

Process Solutions bietet drei praxiserprobte Szenarien, die die folgende Lücke aufzeigen:

• ⚠
  Küstenkorrosionslücke. In einer Küstenanlage installierte Bedienfelder wurden mit IP66 spezifiziert, die jeden Wasserstrahltest bestanden haben Innerhalb von 18 Monaten zeigten die Platten erhebliche Korrosionsmonate IP66 testet keine Korrosion NEMA 4 X hätte die Anforderung erfasst; die Ersatzkosten lagen bei über $50.000.
• ⚠
  Kaltwetter-betriebslücke. Eine Außeninstallation in nordkanadischen IP67-Gehäusen, die vor vorübergehendem Eintauchen schützen Wintereisbildung verriegelte die Riegel und das Wartungsteam konnte nicht auf die Bedienelemente zugreifen NEMA 4 oder 4X hätte diese IP-Standards gekennzeichnet, die keine externen Tests beinhalten.
• ⚠
  Hochdruck-Abwaschspalt. Eine Lebensmittelverarbeitungsanlage spezifizierte IP65-Gehäuse Die Waschroutine der Anlage überstieg die Strahlrate von 12,5 l/min, die IP65 abdeckt, Wasser drang beim ersten Reinigungszyklus in die Platten ein und die Leitung war zwei Tage lang ausgefallen IP66 oder NEMA 4 hätten dem tatsächlichen Waschdruck entsprochen.

Die einfachste Lösung sowohl für die Einhaltung nordamerikanischer Codes als auch für europäische Spezifikationen besteht darin, das Gehäuse doppelt zu bewerten (Kennzeichnung UL Typ 4 + IP66 auf demselben Eintrag).Weitere Informationen zu parallelen Bewertungssystemen finden Sie unter KDSTs Vergleich der NEMA- und IP-Bewertung.

NEMA 4 vs. andere NEMA-Bewertungen: Wo es in der Leiter sitzt

Es gibt weit über ein Dutzend Sorten in der NEMA-Gehege-Familie, und die Nummerierung ist notorisch nicht-sequitur Und NEMA 4 ist in einem engen Outdoor-Stratum ein ziemlich die Bewertungen von umfassen die anderen Umgebungen.

Was ist der Unterschied zwischen NEMA 3 und 4?

Beide sind für den Außenbereich ausgelegt. Die Hauptunterscheidung ist der Wasserexpositionstest: Typ 3 ist für Regen, Schneeregen und Schnee ausgestattet, wird jedoch nicht dem schlauchgerichteten Wassertest unterzogen; Typ 4 umfasst den 65-GPM-Schlauchtest. Wenn der Schrank regelmäßig gespült oder direkt gespritzt wird, ist Typ 4 erforderlich.

Was ist der Unterschied zwischen NEMA 4 und NEMA 7?

Typ 4 ist eine Einstufung der Klasse ohne gefährliche Standorte Typ 7 deckt gefährliche Atmosphären der Klasse I Abteilung 1 ab (das Gehäuse muss also eine innere Explosion enthalten, keine äußere heraushalten Ein NEMA 7-Gehäuse ist zwangsläufig nach einer anderen physikalischen Konstruktion (schwere Gussteile, Flammenwege) konstruiert. Verwenden Sie Typ 7 an anderer Stelle, wo nfpa 70 Artikel 500 vorschreibt, dass Handschuhe, Behälter und andere Geräte in Gegenwart brennbarer Dämpfe oder Gase vor einer Explosion geschützt werden müssen Verwenden Sie Typ 4 in anderen Umgebungen. Ein Kombinationsgehäuse (Typ 7 + 4 in diesem Beispiel) ist erforderlich, wenn die Umgebungen gleichzeitig jeden Schutz erfordern.

Das reine Innenäquivalent zu NEMA 4 mit Korrosionsbeständigkeit finden Sie im Artikel von KDST NEMA 3R-Gehäuse.

NEMA 4-Gehäusesystemfaktoren: Wandmontage, freistehend und Anschlusskasten

Der Formfaktor wird typischerweise durch die Innenausstattung, den Kabeleinstiegscluster und die Platzbeschränkungen des Gehäuses bestimmt. Fünf Standardkörper- und Türformen umfassen die meisten NEMA 4-Angebote im Industriekanal.

• ✔
  Wandeinfriedungen „Klein-Ferienfläche bis Mittelgröße (typischerweise 6 ×64 in bis 3630 ×12 in). Wird dort verwendet, wo die Grundfläche eng ist und die Panelwartung auf Augenhöhe erfolgt. Klapptür auf der Vorderseite. Der häufigste Formfaktor nach SKU-Zahl im Industriekatalog.
• ✔
  Freistehende (bodenmontierte) Schränke „Einzel- oder Doppeltür mit optionalem Sockel und abnehmbaren Abhebetüren für den Installationszugang.
• ✔
  Anschluss (J-Box) und Zugkästen 4 Boxen NEMA verwendet für Kabelspleiße, Zugpunkte, und Klemmenblöcke Normalerweise bewertet 4 oder 4 X unabhängig von der internen Lautstärke.
• ✔
  Trog/Drahtwege 4 Kanäle, die die Dichtung zwischen den Platten leiten. Die kritische Detailgeometrie ist die lange Dichtung, die das Konzentratwasser an jeder Verbindung durchläuft.
• ✔
  Polmontage- und Außenfeldeinfriedungen „Entwurf für Strommast-, Mast-, Säulenmontage in Outdoor-Telekommunikations-, Verkehrssignal- und Fernüberwachungsanwendungen. Siehe 1Ts Wand - und Pole-Mounted Außenschränke für repräsentative Spezifikationen.

Zwei technische Kompromisse über den Formfaktor geschnitten Erstens, jede Kabeleingangsvorrichtung – Stopfbuchse, Nabe, Leitungsarmatur 6 muss NEMA 4 oder 6 sein. Ein NEMA 4-Schrank mit einem IP54-Kabelanschluss dreht ein gesamtes System IP54. Zweitens sind Montageplatten und DIN-Rail-Kits als Zubehör weit verbreitet; Überprüfen Sie das Hohlraumausschnittmuster anhand der geplanten Geräteabmessungen, bevor das Gehäuse versendet wird.

NEMA 4 Materialien: Edelstahl 304/316, pulverbeschichteter Kohlenstoffstahl und FRP

Die Materialauswahl bestimmt einige Hälften des NEMA 4-Preisschildes und die gesamte Erfahrung mit langfristiger Zuverlässigkeit und Korrosion. Vier gängige Materialien erfüllen die meisten industriellen Anforderungen.

Die Korrosionsklasse ist am kritischsten für marine und chemische Umgebungen Typ 304 enthält etwa 81TP4 T Nickel, 181TP4 T Chrom Typ 316 Legierung liefert zusätzlich 2-31TP4 T Molybdän, das Chlorid Korrosionsbeständigkeit verleiht; für eine Platte an oder in Küstennähe, verwenden Sie 316, um Lochfraß im Inneren zu vermeiden In chloridfreien Abwaschumgebungen ist 304 Korrosionsbeständigkeit erkennbar.

Für einen tieferen Materialdurchgang einschließlich Beschichtungszyklen, Dicke und Schweißbehandlung siehe KDSTs Elektrogehäuse aus Edelstahl Leitfaden und das Matching Produktlinie für rostfreies Gehäuse KDST.

Auswahl eines NEMA 4-Gehäuses: Die 7-Feld-Spezifikations-Checkliste und 3 häufige Beschaffungsfehler

Designmanager-Interviews, die den typischen Modus der Felddegradation von NEMA 4-Gehäusen aufzeigen, werden verwendet, um die Spezifikationen auszuwählen, die dies verhindern. In den sieben unten angesprochenen Umgebungen muss das Gehäuse genau dort funktionieren, statt dort, wo es gekauft wurde.

3 Beschaffungsfehler, die die NEMA 4-Bewertung zunichte machen

Die drei Arten von Verstößen, die immer wieder in industriellen Umgebungen, Vor-Ort-Inspektionen und Branchenforen beobachtet werden: fehlerhafte Konfigurationsfehler, unzureichende Testberichte Dritter und unterbewertete Korrosionsbeständigkeit.

Fehler 1: Fehlerhafte Konfiguration Das Mieten eines Gehäuses vom Typ 4 an IP54-verbundene Drüsen oder nicht bewertete Leitungsarmaturen ist ein Fehler, der leicht zu machen ist A Diskussion zu Eng-Tips Hebt hervor, dass mit Dichtungs - oder RTV-Silikon nachversiegelte Durchdringungen mit Feldzug die Hauptursache für das Versagen der wasserdichten Umhüllung sind Löst: NEMA 4 - oder IP66/IP67-bewertete Drüsen mit einer Größe nach den Kabeldurchmessern angeben und den Feldkleber, wenn möglich, eliminieren.

Fehler 2: Überspringen des Testberichts eines Drittanbieters: Einige Anbieter kennzeichnen ein “NEMA 4”-Gehäuse, ohne über eine NRTL-Liste für dieses Feld zu verfügen. Ein informativer Kommentar eines Praktikers zum R/PLC-Subreddit zeigt, dass die Inbetriebnahme des Produkts als “zertifiziertes” Gehäuse ohne harte Überprüfung mit einem UL- oder ETL-Dateinummer und einem Testberichtsdatum ein gefährliches Glücksspiel ist.

Fehler 3: Unzureichende Korrosionsbeständigkeitsanalyse Untersuchungen der Industrie zeigen 181TP4 T oder höhere Ausfallraten allein durch Bewässerung und Partikelwirkungen Küsten - und Chem-Prozess-Gehäuse sind innerhalb dieses Segments überrepräsentiert, da ihre für Wasser, nicht aber Chlorid - oder Sulfid-Bedingungen bewertet wurden, die Monate später erschienen sind Der Fix: wenn Sie Zweifel an der langfristigen atmosphärischen Exposition haben, geben Sie 4 X an.

Best Practices für die Installation finden Sie in den KDSTs Installationsanleitung für das Wandgehäuse.

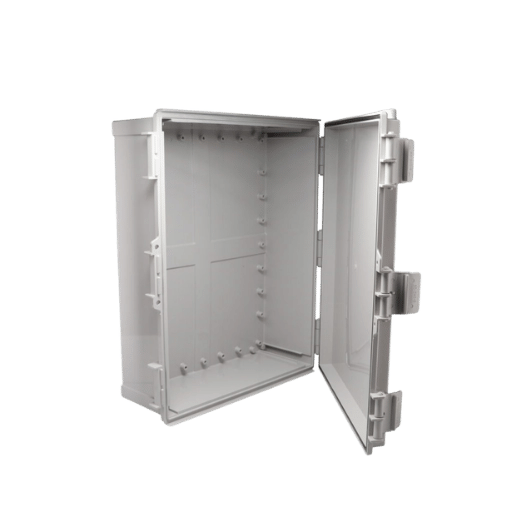

NEMA 4 Branchenausblick: Standards, Markt und was sich ändert, 2026

Heute ist der nordamerikanische Gehäusemarkt einem Boom ausgesetzt, der von drei historischen Trends angetrieben wird: Netzmodernisierung, Entwicklung erneuerbarer Energien und der modularen Ausrichtung zwischen IEC- und NEMA-Testverfahren.

Basierend auf einer globalen Marktprognose 2025 vom Intel-Marktforschung, 2025 lag der weltweite Wert des Gehäusegeheges bei rund 1 TP5T6,85 Milliarden und wird voraussichtlich 1 TP5T9,78 Milliarden elektrischer, im Jahr 2034 eine jährliche Wachstumsrate von nahezu 4,51 TP4 erreichen. Davon wird geschätzt, dass der Anteil, der speziell zur NEMA-Familie passt, näher bei $2,13 Milliarden liegt, basierend auf ähnlichen Beraterprognosen, wobei sich die Gesamtwachstumsrate auf industrielle Arbeiten im Freien und den Einsatz von Telekommunikationsinfrastrukturen konzentriert.

Behalten Sie in NEMA 4 zwei Produktarchitekturverschiebungen im Auge. Eins, IndexBox-Berichterstattung Zeigt den Bedarf an erneuerbarer Energie, indem NEMA-Gehäuse im Freien in Solarwechselrichter, Batteriespeicher und Elektrofahrzeug-Lademärkte gezogen werden. Im Freien installierte Märkte für Elektrofahrzeuge 4 haben NEMA-Wasserbedarf und benötigen Hardware für das Wärmemanagement als Teil des Gehäuses. Und zweitens standardisierte die ANSI/NEMA 250-Revision von 2020 die Korrosionstestsequenz mit UL 50E, was die Konvergenz von Typ 4 und 4X bei vielen Gehäuseherstellern gefährdet hat.

Auf politischer Seite, NEMAs politische Agenda 2026 Fordert die inländische Herstellung von Elektrogeräten und Netzausbau bis 2030 auf. Die praktische Möglichkeit für Spezifizierer besteht darin, dass die Vorlaufzeiten für NEMA-bewertete Außenschränke wahrscheinlich bis 2026-2027 erhöht bleiben werden, und Angebote für Edelstahl- oder Küstengehäuse benötigen zusätzliche Vorlaufzeiten Puffer Wenn sich ein 202-Projekt noch in den frühen Anfängen befindet, wird die Anlage finalisiert, einschließlich 4 vs. 4X, während die Nacharbeit in den IFC-Phasen immer noch reibungslos verläuft, wenn die Versorgung im Laufe des Jahres knapp wird.
