NEMA 3 Outdoor-Schränke: Was Ingenieure und Käufer wissen müssen

Die Wahl der falschen Gehäusebeschaltung für elektrische Geräte im Freien kann schwerwiegende Folgen wie Wasserschäden, frühzeitiger Komponentenausfall und teure Ausfallzeiten haben. Ein NEMA 3-Außenschrank bietet ein bestimmtes Maß an Schutz vor Regen, Schneeregen, windverwehtem Staub und äußerer Eisbildung, ist jedoch nicht für alle Anwendungen geeignet. Dieser Artikel beschreibt die Abdeckung durch die NEMA 3-Bewertung, wie sie sich von NEMA 3R und NEMA 4 unterscheidet, und die Arten von Bau- und Montagekonfigurationen, die für Telekommunikation, Solar, HVAC und industrielle Anwendungen gut funktionieren. Ob Sie Gehäuse für die Einführung eines neuen 5G-Zellenturms angeben oder alternde Schaltschränke in einem Umspannwerk ersetzen, die folgende Informationen werden Ihnen bei der Auswahl des richtigen Budgets helfen.

Was ist ein NEMA 3-Außenschrank?

Ein NEMA 3-Außenschrank ist ein elektrisches Gehäuse, das für die Anforderungen ausgelegt ist ANSI/NEMA 250-2020 Spezifikationen zur Verhinderung des Eindringens geschlossener Geräte durch die Auswirkungen von herabfallendem Schmutz, windverwehtem Staub, Regen, Graupel, Schnee und externer Eisbildung durch das Gehäuse Die National Electrical Manufacturers Association (NEMA) hat diese Typenbezeichnungen erstellt, damit Ingenieure, Standortbesitzer und Wartungsmanager ein Gehäuse an die spezifischen Umweltrisiken an einem bestimmten Standort anpassen können.

Bei Gehäusen, die ausschließlich für den Innenbereich bestimmt sind (NEMA Typ 1 oder Typ 2), bezeichnet die Bezeichnung NEMA 3 gedichtete Türen, versiegelte Kabeleingänge und wetterfeste Hardware, die eine Leistung sowohl im Innen- als auch im Außenbereich ermöglichen. Diese Bewertung bietet jedoch keine Schutz vor schlauchgesteuertem Wasser, Eintauchen oder interner Kondensation (diese Bedingungen erfordern höher bewertete Gehäuse wie NEMA 4 oder NEMA 6.

Wie durch die Leitfaden zu NEMA-Einschließungstypen, 6, ein NEMA Typ 3 Gehäuse ist nach IEC 60529 IP55 Standards – was bedeutet, dass es das Eindringen von Staub verhindert, so dass es den Gerätebetrieb nicht beeinträchtigt, und es ist beständig gegen Wasserstrahlen aus jeder Richtung Die NEMA-Bewertung beinhaltet tatsächlich zusätzliche Tests auf Eisbildung und äußere Einflüsse, die der IP-Code nicht enthält, daher sind die beiden Standards nicht austauschbar.

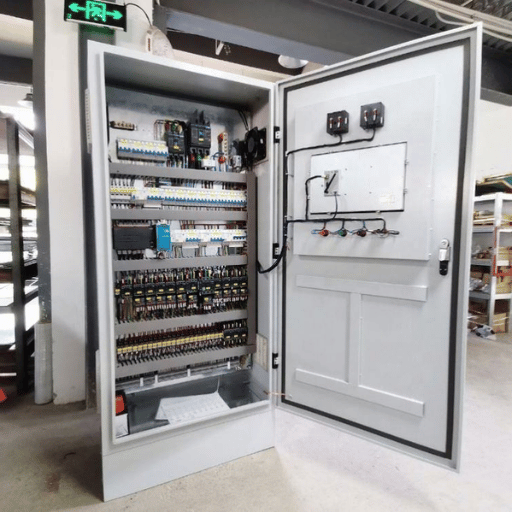

NEMA 3 vs NEMA 3 R vs NEMA 4: Welche Bewertung benötigen Sie?

Verwirrung entsteht am häufigsten bei der Auswahl von Außengehäusen aufgrund der Ähnlichkeiten und Unterschiede zwischen NEMA 3, NEMA 3 R und NEMA 4. Alle drei Bewertungen sind für den Außenbereich geeignet und blockieren Regen und Graupel, sie unterscheiden sich lediglich in Staubeintritt, Wasserdurchdringung und Kosten. Siehe den Vergleich unten basierend auf dem Vergleich von NEMA 250 und IEC 60529 Von der National Electrical Manufacturers Association.

NEMA 3 R ist die am häufigsten angegebene Außengehäusekennzeichnung, da es eine natürliche Belüftung durch belüftete Deckel oder Lamellen bietet. Ein wesentlicher Vorteil für wärmeerzeugende elektrische Komponenten. Im Gegenzug dichtet NEMA 3 R windverwehten Staub nicht mehr ab und würde niemals in der Wüste oder in einer Umgebung mit hohem Partikelgehalt verwendet werden. In diesen Umgebungen ist ein staubdichtes NEMA 3-Gehäuse die beste Wahl.

NEMA 4 verbessert den Schutz gegen schlauchgeleitetes Wasser und Spritzen auf Kosten von Kosten und Größe In Situationen, in denen die Bedingungen heruntergespritzt werden, ist NEMA 4 eine Verbesserung Ein weiteres Beispiel ist ein Gebläsesprüher in einer Telekommunikations-, Solar- oder Versorgungsanwendung im Freien Für diese Art von Ausrüstung bietet die NEMA 3- oder 3R-Konstruktion ausreichenden Schutz bei viel geringeren Betriebskosten.

Baumaterialien für elektrische Gehäuse im Freien

Jedes Jahr kommen viele verschiedene Materialproben auf den Markt, um um Anwendungen im Außenschrank zu konkurrieren. Vier Materialien dominieren die NEMA 3-Gehäuseindustrie; und obwohl sie in allen fünf unten aufgeführten Anwendungen verwendet werden können, weist jede davon Nachteile in Bezug auf Gewicht, Korrosionsbeständigkeit, Lebensdauer und Kosten auf.

Die Salzsprühbeständigkeit hängt sowohl vom Material als auch von der ihn bedeckenden Beschichtung ab. Bei diesem Test wird ein 51TP4 T NaCl-Nebel verwendet, der bei 35 C verwendet wird; und misst die Zeitspanne in Stunden, bis ein sichtbarer korrodierter Fleck mit bloßem Auge erscheint Edelstahl 316 hat 2-31TP4 T Molybdän in der Legierung und bietet eine überlegene Lochfraß- und Spaltenangriffsbeständigkeit in chloridbeladenen Umgebungen.

Die Pulverbeschichtung ist die bevorzugte Oberflächenmethode zur Einkapselung von Carbonstahlgehäusen, bei 3-5 mil Dicke über einem phosphatvorbehandelten Stahl kann eine Pulverbeschichtung guter Qualität im Salzsprühstoß über 1.000 Stunden halten Grau (RAL 7035 oder ANSI 61) ist immer noch die dominierende Schrankfarbe in der gesamten Branche Es reduziert die solare Wärmezunahme im Vergleich zu dunkleren Farben stark.

“Nach unserer Erfahrung bei der Herstellung von Außenschränken für Telekommunikations - und Solaranwendungen in vielen verschiedenen Klimazonen ist der häufigste Spezifikationsfehler, den wir sehen, die Wahl von Edelstahl 304 für Küstenstandorte In dieser Umgebung kann die Salzluft innerhalb von 2-3 Jahren Korrosion verursachen Für jeden Standort im Umkreis von zehn Meilen um Salzwasser ist Edelstahl 316 oder Aluminium mit Meeresauftragsbeschichtung die sicherste Wahl”

KDST-Technikteam

Gängige Anwendungen für NEMA 3 Outdoor-Schränke

NEMA 3- und NEMA 3R-Gehäuse sind der Industriestandard für die Unterbringung von Elektro- und Elektronikgeräten im Freien. Da vom Wind verwehte Staubpartikel durch NEMA 3 blockiert werden, ist das Gehäuse ideal für Umgebungen mit hohem Staubgehalt in der Luft.

Telekommunikation und 5 G-Infrastruktur

Drei allgemeine Marktchancen treiben die Nachfrage nach NEMA 3 Outdoor-Telekommunikationsschränken an Der weltweite Markt für Outdoor-Telekommunikationsgehäuse wurde 2024 auf 3,1 Milliarden Dollar geschätzt und wächst bis 2033 in der Nähe der 71TP4 T CAGR-Prognose Die gesamte 5 G-Infrastrukturbranche wurde 2024 auf 16,37 Milliarden Dollar geschätzt und wird bis 2033 bei einer CAGR von 14,9 1TP4 T gem Grand View Research Analyse des 5 G-Infrastrukturmarktes. Jeder neue Standort für kleine Zellen, jeder Glasfaserverteiler oder jeder Edge-Computing-Knoten benötigt einen wetterfesten Außenschrank, um Funkgeräte, Netzteile, Glasfaser-Patchpanels und Batterie-Backup-Systeme unterzubringen. Aluminium-NEMA-3-Schränke sind die bevorzugte Polmontageoption für Telekommunikationsanwendungen. Sie sind leicht und korrodieren nicht ohne Lacküberlegungen.

Solarenergie und Batteriespeicher

Solaranlagen im Freien sind auf NEMA 3- oder NEMA 3R-Schränke angewiesen, um Wechselrichter, Laderegler, Kombiniererboxen und Batteriemanagementgeräte unterzubringen. In Wüstensolarparks ist ein stärker abgedichtetes NEMA 3-Gehäuse erforderlich, aber ein belüfteter NEMA 3R-Schrank mit staubdichter Abdichtung reicht aus. In gemäßigten Klimazonen kann ein NEMA 3R-Schrank bei der Belüftung wärmeerzeugender Wechselrichter helfen.

HVAC und Gebäudeautomation

Auch HVAC-Dach- und Außensteuerpulte verwenden regelmäßig NEMA 3R-Schränke. Sie beherbergen die Relais, Schütze und Kommunikationsmodule von PLC für Heizung, Belüftung und Klimaanlage. Gebäudeeingangspunkte am Boden jedes Gehäuses sind mit Steuersensoren und Aktoren im gesamten Gebäude verbunden.

Versorgungs- und Stromverteilung

Viele Anwendungen von Stromversorgern verwenden NEMA 3 R-Schränke für Außentrennschalter, Dosiergeräte, Transformator-Stufenschalter und Verteilerautomatisierungssteuerungen. Lüftung ist bei diesem Design wichtig, um zu verhindern, dass sich eine betriebsbereite Anschlussdose in eine unaufhörliche Wärmequelle verwandelt, wenn Leistungsschalter und Schütze Wärme erzeugen. Belüftete NEMA 3 R-Gehäuse können zur Unterbringung dieser Designs verwendet werden. Beispiele hierfür sind Straßenlaternen, Parkplätze und Schalttafeln für Außenbeschilderungen.

• ✔
  Staubige oder sandige Umgebung NEMA 3 (staubdichte Abdichtung erforderlich)
• ✔
  Hohe Wärmebelastung durch die Ausrüstung NEMA 3 R (passive Belüftung durch Lüftungsschlitze und Lamellen)
• ✔
  Abwasch- oder Schlauchspritzbelichtung NEMA 4 (wasserdichtes, schlauchgerichtetes Wasser)
• ✔
  Küsten - oder Meeresumwelt NEMA 4 X (korrosionsbeständig rostfrei oder Glasfaser)

Installation, Montage und Zubehör

Die Montage eines NEMA 3-Außengehäuses hat Auswirkungen auf Zugangspunkte, strukturelle Belastung, Infrarotleistung und Wartungszugang. Vier grundlegende Montagepläne machen 90 Prozent der Außenschrankinstallationen aus.

Montageoptionen

1. Wandhalterung – Befestigen Sie das Gehäuse an einer Gebäudewand oder einer Struktursäule mit externen Montagehalterungen. Diese Halterung ist typisch für kleine bis mittelgroße (bis zu etwa 36 ̄NF36) Gehäuse. Wählen Sie Montagehardware passend zum Wandsubstrat aus (Betonanker, Stahldurchlaufschrauben oder Zugschrauben für Holzrahmen).
2. Polhalterung – Verriegeln Sie den Schrank mit Bandbändern oder Ansteckhalterungen bis zu einem Stahlmast oder Strommast. Wird für Telekommunikationsschränke, Steuerkästen für Werbeschilder oder Transit-U-Bahn-Schilder verwendet. Insbesondere möchten Sie ein Aluminiumgehäuse verwenden, um die Belastung des Mastes für große Telekommunikationsschränke zu reduzieren.
3. Bodenaufnahme (freistehend) – stellen Sie das Gehäuse auf eine Betonplatte oder ein Stahlgestell auf Bodenhöhe ein Verwenden Sie dies mit metallgeschlossenen Schaltanlagen, Batteriebänken, Verteilerplatten oder großen Schränken. Viele Bodenschränke verfügen über 19-Zoll-Rackschienen für standardmäßige 19-Zoll-Rack-Anlagen.
4. Sockelhalterung – Heben Sie den Schrank auf einen Stahlsockel oder Beine, um den Kontakt mit dem Bürgersteig und Schäden durch stehendes Wasser, Schnee oder Landschaftsbaugeräte zu verhindern. Die Sockelhöhe beträgt bei den meisten Anwendungen typischerweise 12-24 Zoll.

Schlüsselzubehör und optionale Funktionen

Die meisten NEMA 3 und NEMA 3 R Außengehäuse Hersteller haben flexible Optionen für Zubehör, um die Funktion zu erhöhen Häufig angefordertes Zubehör sind Scharnier-Kits (kontinuierliches oder mehrpunktiges Scharnier), vorhängeschloss Türriegel, Montageplatten für DIN-Schiene und Panel-Mount Anwendungen, gefilterte Lüftungsventilatoren, thermostatisch gesteuerte Heizgeräte, interne LED-Beleuchtung, und Kabelmanagement-Panels Die Bestellung von Zubehör zum Zeitpunkt der Schrankbestellung reduziert im Allgemeinen den Gesamtpreis im Vergleich zur Feldnachrüstung.

So wählen Sie den richtigen Elektroschrank im Freien aus

Die Wahl eines Schaltschranks für den Außenbereich beinhaltet die Abwägung konkurrierender Einschränkungen wie Schutzanforderungen, standortspezifische Bedingungen, Abmessungen der Ausrüstung und Gesamtbudget. Mehrere Entscheidungen laufen in der Reihenfolge der Schritte auf enge Optionen zusammen:

Hersteller bevorzugen im Allgemeinen die Entwicklung kundenspezifischer Schränke mit integrierten Innenbaugruppen und dimensioniert, um bestimmte Außenprojektabmessungen zu bestellen, während andere Designunterschiede begrenzt werden, wenn Änderungen erforderlich werden. KDST Electrical bietet Maßgeschneiderte Varianten Für Telekommunikations-, Solar- und Industrieanwendungen mit interner Montage und Versand weltweit.

Die UL-Eintragung ist ein weiterer Gesichtspunkt im Auswahlverfahren. UL 50 E Gehäuse für elektrische Geräte (Umweltaspekte) Ist eine eigenständige Zertifizierung unabhängiger Labortests, aus der hervorgeht, dass das Gehäuse die beanspruchte NEMA-Typberechtigung erfüllt NEMA-Bewertungen werden von den Herstellern selbst deklariert, aber ein UL-gelistetes Gehäuse ist eine ganz andere Sache – und ob Sie es benötigen, wird immer wichtiger, da die Komplexität und Grenzen von Versorgungs-, Kommunal- und Regierungsprojekten offengelegt werden.
