NEMA 1 vs. NEMA 4 vs. NEMA 4X: Schutzbewertungen im Vergleich

NEMA 1 vs NEMA 4 vs NEMA 4 X Gehäuse: Welche Bewertung passt zu Ihrer Anwendung?

Jedes elektrische Gehäuse hat eine NEMA-Klassifizierung, die genau angibt, was es verträgt; Die wichtigsten Unterschiede zwischen NEMA 1, NEMA 4 und NEMA 4X gehen aus der NEMA-Bezeichnungsnummer nicht immer hervor. Wenn ein Gehäuse eine zu niedrige oder zu hohe Bewertung hat, zahlen Kunden am Ende zu viel für Überschutz oder, schlimmer noch, kritische empfindliche Elektronik- und Elektrogeräte Feuchtigkeit, Staub oder Korrosion auszusetzen, was seine Lebensdauer einschränkt.

Hier ist eine einfache Liste, die die drei häufigsten NEMA-Gehäusebewertungen zeigt, die nebeneinander verglichen werden: welche Schutzmaßnahmen es bietet, aus welchem Material hergestellt, seine Kosten und wo um alles in der Welt ist jede Bewertung angemessen Alle diese Besonderheiten werden aus dem übernommen ANSI/NEMA 250-2020-Bezeichnung, 20 von der National Electrical Manufacturers Association veröffentlichte Gehäusetypen.

Schnelle Spezifikationen 4EMA 1, NEMA 4X und NEMA auf einen Blick

Gemäß ANSI/NEMA 250-2020 umfasst das Klassifizierungssystem 20 verschiedene Arten von Gehäusen, in denen detailliert angegeben wird, welchen Umweltfaktoren jede Klasse standhalten kann: vom Eindringen von Staub und Wasser bis hin zu Korrosion und Eisbildung.

Davon sind NEMA 1, NEMA 4 und NEMA 4 X die drei am häufigsten auf Spezifikationsblättern für alles, von allgemeinen Industrie - und Telekommunikationsanwendungen bis hin zu Solarprojekten, verwendeten Schutzbereiche. Ihr Schutzspektrum ist überraschend breit gefächert.

Typ 1 bietet Schutz vor Staub und tropfenden, nicht korrosiven Flüssigkeiten, um den Kontakt mit zusammengebauten elektrischen Geräten zu verhindern. Typ 4 schützt Innen- oder Außengeräte außerdem vor Regen, Schneeregen und schlauchgerichtetem Wasser. Wenn man Typ 4 die wesentliche Bewertung “X”hinzufügt, ergibt sich ein korrosionsbeständiges Gehäuse, das 600 Stunden ununterbrochen Salznebeltests durchlaufen hat.

Verwenden Sie diese Tabelle als Referenzpunkt für Ihre NEMA-Bewertung. Im Folgenden erkläre ich den Unterschied in den einzelnen NEMA-Gehäusebewertungen.

Wovor jede NEMA-Bewertung tatsächlich schützt

Was jede NEMA-Bewertung aushalten kann, hängt von den aggressiven Testbedingungen ab, die durch die NEMA-Bewertung vorgegeben werden NEMA 250-Standard; Diese Testparameter können genau beschrieben werden und sind keine nebulösen Kategorien.

NEMA 1 Grundlagen zum Schutz von Innenräumen

Ein NEMA 1 ist ein Innengehäuse, das ein gewisses Maß an Schutz für die darin untergebrachten Geräte bietet: nämlich Schutz vor versehentlichem Kontakt mit den Zugangspunkten des Innenbenutzers und vor herabfallendem Schmutz. Es schützt auch vor Tropfen oder leichtem Spritzen nicht korrosiver Flüssigkeiten. Das ist alles. Dies ist kein Außengehäuse mit wasserdichter Bewertung und keine Staubdichtung.

Gehäuse vom Typ 1 eignen sich für saubere und trockene Bedingungen wie Serverräume, Innenwände für Schalttafeln und etablierte Innenverteilertafeln. Eine IP40 Rating Server Rack Gehäuse Folgt dem gleichen reinen Innenkonzept für die Rechenzentrumsumgebung.

NEMA 4 Vollständiger Wetterschutz

Ein NEMA 4-Gehäuse eignet sich für Staub, Regen, Graupel, vom Wind verwehten Staub, intermittierendes Spritzen von Wasser und Schlauch geleitetes Wasser. Sein Schlauchtest wird schwieriger sein und 65 GPM von einer 1-Zoll-Düse in einem Abstand von 6 Fuß erfordern. Eine weitere Anforderung ist eine stabile Eisbildung an der Außenseite des Gehäuses, ohne dass es beschädigt oder die Dichtung beeinträchtigt wird.

Regentests sind in S. 5.4 von NEMA 250- 5 pro Stunde für 30 Minuten angegeben. Sie sind keine willkürlichen Behauptungen - sie sind bestanden/nicht bestanden in den Labortests, die das Gehäuse bestehen muss, um die internen Komponenten trocken zu halten.

NEMA 4X Wetter + Korrosionsbeständigkeit

Alle anderen nach NEMA 4 geschützten Gegenstände sind mit nachgewiesenem Korrosionsschutz unter NEMA 4 X abgedeckt, dass 4 X mit dem Buchstaben “X” zur Kennzeichnung des Gehäuses durchfahren ist ASTM B117 Salzsprühtest nach 600 Stunden kontinuierlicher 51TP4 T Natriumchlorid-Nebelung Die für die verbleibenden 3 X-Gehäuse durchgeführten Tests umfassen 1200 Stunden feuchte Luft mit CO₂ und SO₂, 800 Stunden Salzsprühnebel.

Nach dem Kratztest sollte das Gehäuse nicht mehr Lochfraß aufweisen als eine Probe aus Edelstahl vom Typ 304, die gleichzeitig in der Prüfkammer läuft.

Korrosionsbeständigkeit 4X Der Hauptunterschied zwischen NEMA 4 und NEMA

Und das einzige Kriterium, das ein NEMA 4 von einem NEMA 4 X unterscheidet, ist Korrosion Sowohl 4 - als auch 4 X-Gehäuse haben den gleichen Schutz vor Wasser und Staub. Aber wenn das NEMA 4-Gehäuse nicht aus den speziellen korrosionsbeständigen Materialien hergestellt wird, die in NEMA 4 X verwendet werden, würden Sie am Ende Korrosion bekommen, wenn die Farbbarriere irgendwo durch einen Kratzer, ultraviolettes Licht oder Kontakt mit Chemikalien durchbrochen würde.

Um Anspruch auf 4 X zu erheben, müssen die Gehäuse dem Salzsprühtest ASTM B117 standhalten, indem sie in einer 35°C-Kammer 600 Stunden lang einem Nebel von 51TP4 T NaCl standhalten Jedes Gehäuse muss außerdem 1200 Stunden feuchter, CO-haltiger Luft standhalten₂ und SO₂, und dann noch 800 Stunden Salzsprühzyklus Während dieser Zeit kann die Gehäuseoberfläche keine schlechteren Lochfraß aufweisen als ein damit getesteter Coupon von 304 SS.

NEMA-Gehäusematerialien und -Konstruktion

Eine NEMA-Bewertung definiert, dass das Gehäuse diesen Schutz bietet Wie lange dieser Schutz anhält, hängt vom Material und der Konstruktion ab. Die Zeit variiert für jede NEMA-Bewertung und Materialien werden normalerweise wie folgt mit jedem Standard kombiniert:

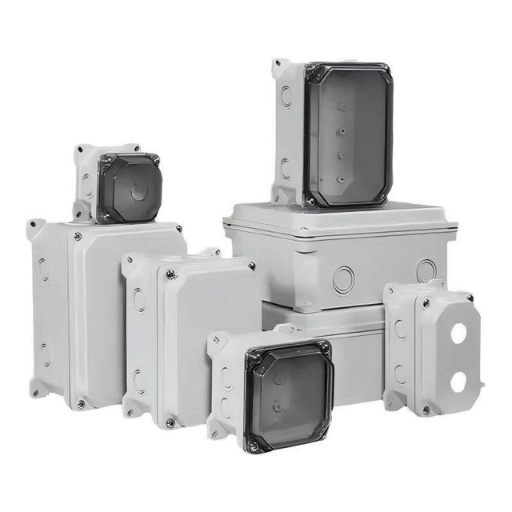

Kostenvergleich NEMA 4X-Gehäuse 1 vs. NEMA 4X-Gehäuse

Die Preisgestaltung für Gehäuse korreliert direkt mit dem Schutzgrad und der Art der verwendeten Materialien, nachfolgend sind typische Preisklassen für ein Standardgehäuse 24 x 2 4x8 “für alle drei Bewertungen aufgeführt.

Der Preis für Aufkleber allein ist nur ein Teil der Geschichte. Die Gesamtbetriebskosten (TCO) sind alle 6 Faktoren und diese Faktoren müssen die Betriebsumgebung umfassen. Ein mit NEMA 4 pulverbeschichtetem Kohlenstoffstahlgehäuse in einer Entfernung von 5 Meilen von der Küste benötigt allein alle 3-5 Jahre einen Austausch, da sich die Beschichtung schnell verschlechtert und Korrosion entsteht.

In der gleichen Betriebsumgebung kann ein NEMA 4 X 316 L Edelstahlgehäuse 15-20+ Jahre halten Wenn man den Gerätelebenszyklus über 20 Jahre betrachtet, wie oft erforderlich, wird NEMA 4 X höchstwahrscheinlich die wirtschaftlichste Option sein, allerdings zunächst teurer als NEMA 4.

So wählen Sie die richtige NEMA-Bewertung für Ihr Projekt aus

Die Wahl des richtigen NEMA-Gehäusetyps ist wirklich eine Entscheidung basierend auf Ihrer Installationsumgebung und den Gefahren, die von Ihren elektrischen Komponenten ausgehen Verwenden Sie die Checkliste unten, um Ihre Standortbedingungen zu bewerten Querverweisen Sie Ihre Antworten mit den bewerteten Abschnitten.

Checkliste zur Umweltbewertung

• ✔
  Indoor vs. Outdoor? 1. Nur für den Innenbereich = NEMA 1 oder NEMA 1. Jede Exposition im Freien = NEMA 3 R, NEMA 4, oder NEMA 4 X Minimum.
• ✔
  Staub oder luftgetragene Partikel? = Windblasen von Staub in der Luft in Fabriken = NEMA 12 oder NEMA 13. Windblasen von Staub im Freien = NEMA 4/4X.
• ✔
  Art der Wasserexposition? 2. Regen und Schlauchabsenkung = NEMA 1/NEMA 6P.
• ✔
  Ätzmittel vorhanden? 4 X Luft, Chemikalien, Abwaschflüssigkeiten = NEMA. Lackierter Kohlenstoffstahl wird ausfallen.
• ✔
  Eis oder Gefrierbedingungen? = NEMA 3 R, NEMA 4 oder NEMA 4 X (alle für Eisbildung bewertet).

Branchenspezifische Empfehlungen

Telekommunikation: Typ 3 R ist der aktuelle Standard für Telekommunikationsgehäuse im Freien Erwägen Sie eine Modernisierung auf NEMA 4 X für die Küste oder Standorte in der Nähe von Quellen industrieller Verschmutzung Wärmebelastung von 5 G-Geräten kann auch die Gestaltung der Gehäusebelüftung erforderlich machen, die nicht nur die Gehäuseprüfung ist.

Solarenergie: Wechselrichter, Kombinierer, und Trennschachteln für Solaranlagen im Freien müssen von NEMA 3 R oder 4 X sein, gemäß NEC Artikel 690 (NFPA 70).4 X ist für alle Spulen in allen Seen bevorzugt Für die Küste verwenden Sie 316 L rostfrei.

Lebensmittel und Getränke: Abwaschbereiche innerhalb von Einrichtungen, die von USDA und FDA reguliert werden, würden praktisch NEMA 4 X erforderlich machen. Diese Gehäuse müssen den Strapazen mehrerer Hochdruckabwaschungen mit ätzenden Substanzen standhalten.

Rechenzentren: Saubere Luft, klimatisierte Serverraumumgebungen benötigen schlimmstenfalls NEMA 1. Staubige industrielle Co-Location-Räume könnten von einem zusätzlichen Staubschutz eines NEMA 12-Gehäuses profitieren. KDST bietet Server Rack Schrank Lösungen Für dieses Raumumfeld.

Chemische und petrochemische: Saure und chemische Umgebungen erfordern NEMA 4 X mit 316-Liter-Edelstahlkonstruktion. Standard-NEMA-Bewertungen decken keine gefährlichen (explosiven) Atmosphären ab - diese benötigen NEMA 7-, NEMA 8- oder NEMA 9-Gehäuse, die eine ganz andere Klasse darstellen Für nicht explosive Innenumgebungen, in denen die Arbeitsumgebungen staubig und voller Luftflusen sind, gibt es Gehäuse vom Typ 5.
