IP20-Innenschrank: Spezifikationen, Größe und Wann Sie ihn NICHT verwenden sollten

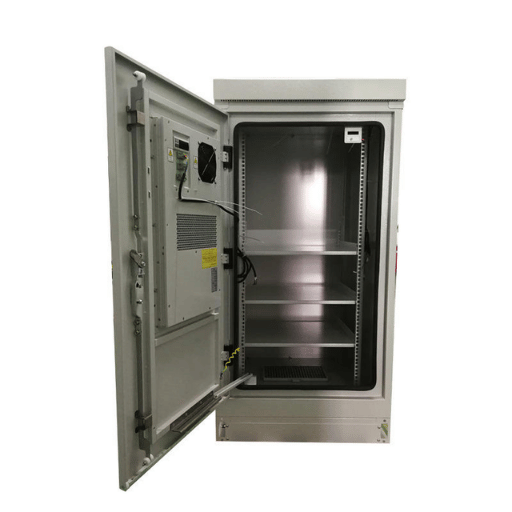

IP20-Innenschrank: Technische Spezifikationsanleitung für Serverräume, Telekommunikationsschränke und Randstandorte

Ein IP20-Innenschrank ist das Arbeitstier konditionierter Serverräume. Um jedoch einen zu spezifizieren, sollten Sie wissen, was er wirklich bietet. Ein kurzer Überblick über den Raum und eine Einschränkung. IEC 60529 Erklärung, die Kostenprämie für IP54 oder IP65 der nächsten Ebene, die U-Größenberechnung zur Bestimmung der Größe eines Racks, die EIA-310-E-Standards, die die Kompatibilität einschränken, und die fünf Einstellungen, bei denen Ingenieure IP20-Gehäuse am häufigsten falsch installieren Schließlich beantworten fünf FAQs vor Ort, Nachrüstungspotenzial, Durchlaufzeiten, Betriebsdauer und unbemannte Standorteignung Fragen, die wir im Rahmen der führenden SERP-Ergebnisse als unterversorgt aufgedeckt haben.

Wovor ein IP20-Hallenschrank tatsächlich schützt (und was nicht)

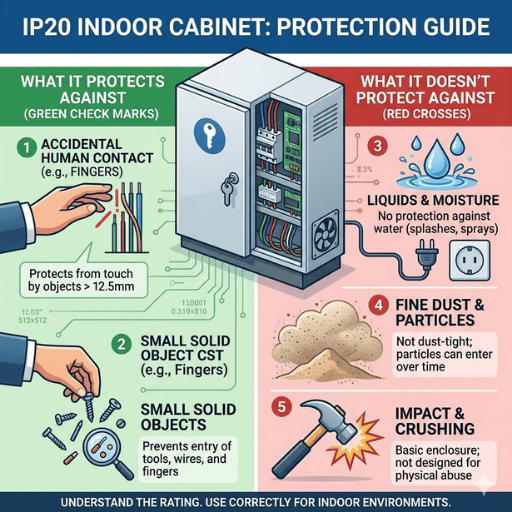

Ein Innenschrank mit IP20-Einstufung ist ein Gehäuse, das zum Schutz vor dem Eindringen fester Gegenstände bei der 12,5-mm-Marke und dem Eindringen von Flüssigkeiten ohne Eintreten von Flüssigkeiten unter IEC 60529 eingestuft ist. Das erste Zeichen “2” zeigt den Schutz vor einem Finger oder einem vergleichbaren Objekt an. Das zweite Zeichen “0” zeigt an, dass kein Flüssigkeitseintrittsschutz vorgesehen ist. Im Vergleich zu den NEMA-Spezifikationen entsprechen IP20-Innenschränke den NEMA 1-Allzweck-Innengehäusetypen für eine sichere Exposition der Bewohner, wie in beschrieben ANSI/NEMA 250-2020.

Was bedeutet eigentlich die “20” in IP20?

Die IEC 60529 definiert zwei Einbruchschutzzeichen Das Eindringen fester Gegenstände kann von 0-6: 0 ist kein Einbruchschutz, während 6 staubdicht ist Das Eindringen von Flüssigkeit kann von 0-8 (plus 9 K optional) reichen: 0 ist kein Einbruchschutz und 8 ist ein Tauchschutz. IP20 sitzt am Boden der festen Waage, die unbeabsichtigten menschlichen Kontakt immer noch ausschließt, und ganz unten auf der Flüssigkeitswaage. Praktisch ausgedrückt stoppt ein IP20-Schrank Finger, Schraubendreher und Kabelabschnitte aus dem Kontakt mit Sammelschienen, Terminals oder anderen stromführenden Netzwerkgeräten im Inneren des Gehäuses, wobei jedoch ein einzelner Wassersprittel aus einer Wartungseimerreihe herausgeschliffen kann.

IP20 vs. IP54 vs. IP65, wenn jede Bewertung ihre Kosten einbringt

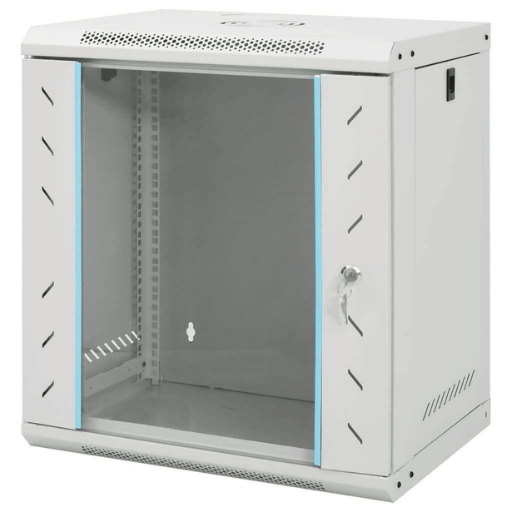

Branchen-Benchmarks zeigen, dass der Kostenanstieg erheblich ist, wenn man von IP20 auf IP54 springt, das Nut- und Federtüren, dichte Dichtungsplatten an Kabelöffnungen und Pulverbeschichtung besserer Qualität hinzufügt. Um zu IP65 zu gelangen, sind ein vollständig versiegelt geschweißtes Beutelschienengehäuse und ein IP-bewertetes Kabelverschraubungssystem sowie ein PE-Druckausgleichsventil erforderlich. Branchenpreisdaten und Lieferantenzitate deuten häufig darauf hin, dass ein IP65-Schrank gleicher U-Größe etwa zwei- bis dreimal so teuer ist wie ein IP20-Gegenstück, obwohl der genaue Multiplikator je nach Hersteller, Stahlqualität und Zertifizierungstiefe variiert. Für einen tieferen Querweg zwischen dem europäischen IP und den nordamerikanischen NEMA 250-Systemen finden Sie in unseren Systemen Vergleichsleitfaden für NEMA vs. IP-Bewertung.

Die realen Innenumgebungen, in denen IP20 codekonform ist (und die 5, die es nicht gibt)

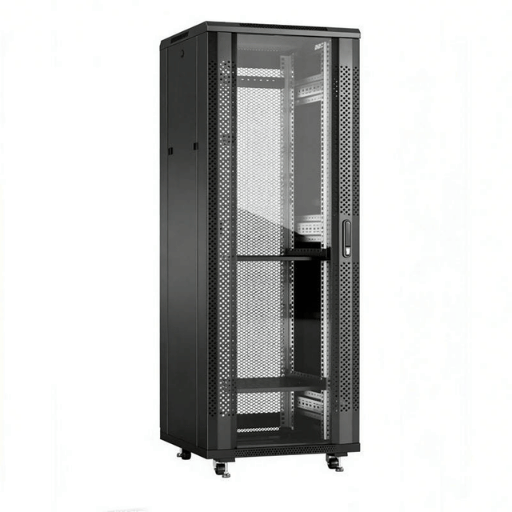

Ein IP20, bei dem die folgenden drei Bedingungen gleichzeitig gelten: Umgebungsluft bleibt innerhalb der zulässigen Grenzen der ASHRAE TC 9.9-Richtlinien (18-27°C, relative Luftfeuchtigkeit 60%), nichts sammelt sich auf dem Boden, um einen Teich zu schaffen, und kein externes Wasser kann auf das Gehäuse fallen. Konditionierte Rechenzentrumsserverräume, Unternehmens-IT-Schränke, Telekommunikations-MDF/IDF-Räume, Büronetzwerkschrankinstallationen und saubere lichtindustrielle Maschinen- oder Prozesskontrollräume erfüllen alle diesen Standard, wenn HVAC-Redundanz akzeptabel ist Typische Telekommunikations- oder akademische Netzwerkschließungen von Bildungs- und Gesundheitseinrichtungen sind ebenfalls qualifiziert, wenn das Kühlsystem innerhalb der Toleranzen liegt.

Die Inneneinstellungen, die die meisten anderen Mitbewerberführer weglassen, sind diejenigen, in denen Außendiensttechniker IP20-Gehäuse falsch platzieren, und zwar unter flachen, unfreundlichen Bedingungen, die lediglich denen in Innenräumen ähneln.

In allen fünf Beispielen ist Kondensation und nicht direktes Eindringen von Wasser das allgegenwärtige Umweltversagen, und Korrosion, Isolationsschäden und Lichtbogenfehler sind die Symptome von Feuchtigkeit in einem Schrank, der für die Arbeit keinen Wind, Regen oder Spritzer hat. Wie veröffentlichte Kondensationsanalysen beschreiben, kann sich Wasserdampf innerhalb eines Gehäuses allein durch Temperaturschwankungen bilden, lange bevor sichtbare Kondensation auf Außenflächen auftritt.

Größe Ihres IP20-Schranks: 6 HE vs. 22 HE vs. 42 HE Engineering Math

U-Size-Schrank ist eine berechnete Variable, keine Schätzung Jede Rack-Einheit (1 U) eines Server-Racks hat eine vertikale Montagefläche von 1,75 oder 44,45 mm unter EIA-310-E. Die Gesamthöhe des Schranks beträgt (U-Zählung × 44,45 mm) plus die Zulage für die obere Kappe und die untere Basis, normalerweise 100-150 mm. Eine für eine bestimmte Installation geeignete U-Zählung ist die Summe der U-Zählungen der Ausrüstung plus 1 HE für einen Kabelverwaltungsraum oben plus 1 HE für eine PDU unten, plus 20-301 TP4 TP-4T-Wachstumsbehandlungs-Kopfraum. Schrank U-Raum erklärte Anleitung.

Welche Größe hat ein 21-HE-Schrank?

Streng genommen entsprechen 21 U Montagehöhe 21 × 44,45 mm = 933,45 mm bearbeitbarem Schieneninnenbefestigungsraum Die Außengehäusehöhe des Gehäuses liegt im Allgemeinen zwischen 1050 und 1150 mm, abhängig von der Form der oberen Kappe, und die Gesamttiefe zwischen 600 und 900 mm, je nachdem, ob es sich bei dem Gehäuse um ein flaches Netzwerkgetriebe oder ein tiefes Server-Chassisgehäuse handelt. KDSTs 2815P01, 7000 mm Fußabdruck) und 42 U-Referenz-M0000000 KM2 sind verfügbar Produktseite des IP20-Innenserverschranks.

Montageentscheidung: Wand, Boden, offener Rahmen oder Half-Rack?

Montageart wird durch Last, Tiefe und Zugänglichkeit angetrieben Wandmontierte Schränke tragen 60-100 kg und 6-12 U, passende Außenstellen und Einzelhandelsschränke Ernsthafte Einsätze erfordern 600-1500 kg und 22-48 U Standschränke Offene Rahmenregale passen zu luftstromkritischen oder wartungslastigen Installationen bieten aber keine physische Zugangsbarriere räumen nur ein, wo der Raum selbst den Zugang steuert Halbkettenkonstruktionen (üblicherweise 22 U) teilen die Differenz zwischen Tragfähigkeit und Tight-Room-Effizienz auf Sehen Sie unsere Best Practices für die Installation von Wandmontagegehäusen; für aktive seismische Regionen, Überprüfung Anforderungen an seismisch bewertete Schrankzonen Vor der Angabe von Standfußboden.

Kühlung und Belüftung: Warum IP20-Türen perforiert bleiben

Die perforierten Vorder- und Hintertüren eines IP20-Schranks sind keine Design-Supervisionstüren. Bei der zweiten IP-Ziffer bei Null muss der Schrank nicht gegen Luftbewegungen abdichten, sodass er mit sehr hohem Wirkungsgrad Wärme mit dem HLK im Raum austauschen kann. Die ASHRAE TC 9.9 Wärmerichtlinien Empfehlen Sie eine Serverraumhülle von 18-27°C mit relativer Luftfeuchtigkeit am unteren Ende, und das Update der 4. Auflage erweiterte die zulässige Hülle, während die empfohlene Luftfeuchtigkeit nach unten gezogen wurde. Für einen IP20-Schrank bedeutet dies, dass der Raum diese Bedingungen aufnehmen muss; Der Schrank selbst leistet keine thermische Arbeit.

“Das stark perforierte IP20-Gehäuse soll IP-bewertete Radiosender vor Menschen und nicht vor Klima schützen und gleichzeitig für ausreichende Belüftung sorgen”

2025 für Rhodos, Mobile Telecoms

Die durchschnittliche Rackleistungsdichte in der gesamten Branche liegt immer noch im Bereich von 8-9 kW pro Schrank, und bei dieser Last bleibt die passive Kühlung mit einer perforierten 70%-Tür in Verbindung mit Dachauslassventilatoren eine solide Lösung. KI-Berechnung ist die Ausnahme, die Schlagzeilen macht: Es gibt Installationen mit 50-100 kW pro Rack, und bei diesen Dichten wird eine aktive, im Schrank montierte Kühlung erforderlich. Für eine Dichte über der Schwelle von ~4 kW pro Schrank sollten Designer eine aktive Kühlung wie z Halbleiter-TEC-Klimaanlage Anstatt sich allein auf die Raum-HVAC zu verlassen.

EIA-0 19-Zoll-Kompatibilität 31-Zoll-Spezifikation, die am wichtigsten ist

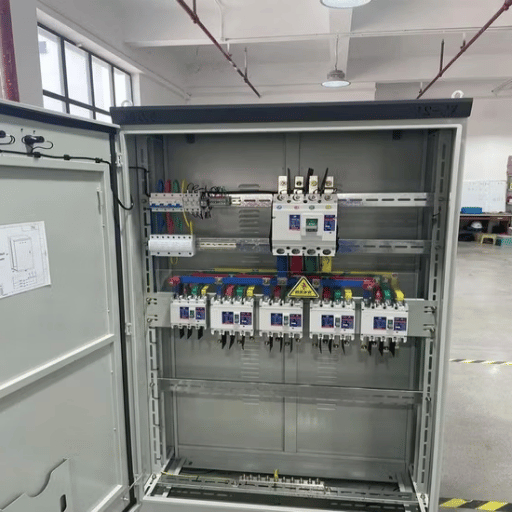

Die universelle IT-Kompatibilität zwischen Server, Switch und Patch-Panel-Hardware ist die jahrhundertealte EIA-310-Spezifikation; EIA-310-E, die aktuelle Überarbeitung, gibt eine Schiene-zu-Schiene-Breite von 17,72 Zoll (450 mm) innerhalb eines 19 Zoll (482,6 mm) Schranks vor. Das Lochmuster erfordert eine By-2-Then-1-Montage (15,875 mm-15,875 mm-12,7 mm-Sätze) mit einem Abstand von 19 Zoll Mitte zu Mitte. Käfigmutterngewinde in M6 für Hardware der IEC-Region und 10-32 für unsere alten amerikanischen Hintergrundgetriebe. EIA-310 19-Zoll-Rack-Standardgrundierung und die breitere 19-Zoll-Racks in Serverschränken Übersicht.

Was ist, wenn meine Ausrüstung stattdessen ein 23-Zoll-ETSI-Rack ist?

Eine winzige Untergruppe von Telekommunikationsgetrieben in Trägerqualität in einer 23-Zoll-ETSI-Konfiguration im Gegensatz zu 19-Zoll-EIA-310-Standards; Diese beiden Formfaktoren sind nicht austauschbar. Es gibt jedoch Thermoadapter, die jedoch einen Wärmeluftstrom und mechanische Kompromisse beinhalten. Wenn 19-Zoll-IT-Geräte (weit verfügbar) neben 23-Zoll-Telekomgeräten (schwer zu finden) installiert werden sollen, sind separate Schränke die optimale Kurz- bis Mittelfrist-Spezifikation.

Was ändert sich im Jahr 2026 in den Bereichen KI-Dichte, Randstandorte und Innenschrankspezifikation

Der Markt für Rechenzentrumsregale und -schränke stieg von einer Bewertung von 1 TP5T6,07 Milliarden im Jahr 2025 auf eine Bewertung von $6,69 Milliarden im Jahr 2026 laut Market Research Future und gleichzeitigen Schätzungen von Mordor Intelligence und Accenture Trendbericht der Rechenzentren 2026 Projekt 8.9-11.51TP4 T CAGR bis in die frühen 2030 er Jahre Zwei Makro-Trends sind heute für einen Indoor-Schrankspezifizierer kritisch:

KI-Dichten biburcieren den Markt In nur 18 Monaten hat sich die veröffentlichte durchschnittliche Rackleistung für KI-Workloads verdreifacht. 10 kW große IP20-Schränke kommen zunehmend als 50-kW-Einsätze vor Ort an. Für Nicht-AI-Workloads bleibt derselbe 8-9-kW-Durchschnitt bestehen, der seit Jahren gilt, wobei IP20 in einem Passivkühlschrank immer noch das Optimum ist. Diese Gabelung bedeutet, dass eine einheitliche Schrankspezifikation nicht mehr vertretbar ist; versus Nicht-AI sollte eine Klassifizierung vor einer Spezifikation sein.

Edge-Rechenzentren verdrängen IP20-Schränke aus zentralen Einrichtungen und in verteilte Standorte Laut dem Bericht von Accenture aus dem Jahr 2026 wird der Edge-Markt von 15,4 Milliarden TP im Jahr 2024 auf voraussichtlich 139,8 Milliarden TP5T. Edge-Standorte variieren von sauber konditionierten Mini-DCs bis hin zu weniger konditionierten Telekommunikations-POP-Schränken; Die Entscheidung, wo IP20 an Edge-Standorten noch anwendbar ist, sollte neu bewertet werden, im Vergleich zum Kopieren des Central-DC-Setups.

Wenn Sie elektronische Schränke für ein Projekt im Jahr 2026 beschaffen, das mit mehr als 5 kW/Rack installiert wird, stellen Sie sicher, dass Ihre Anforderungen die KI/Nicht-AI-Klassifizierung umfassen, fragen Sie nach einer thermischen Modellierung, wobei der Schrank auf Ihrem angegebenen Leistungsniveau installiert ist, und stellen Sie sicher Der Schrankverkäufer hat einen klaren und dokumentierten Nachrüstungsplan für die aktive Kühlung.
