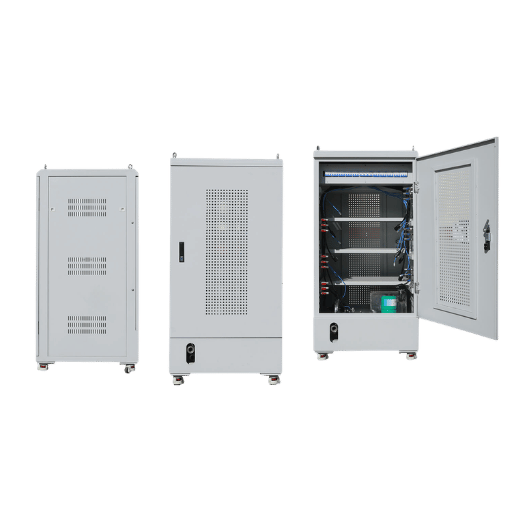

So halten Sie Ihren Außenschrank kühl: Ein Wärmemanagement-Leitfaden für die Gehäusedesign
Alle elektrischen Außengehäuse müssen mit einem ständigen Gegner zu kämpfen haben: Hitze. Zwischen Sonnenstrahlung, die auf Schrankoberflächen niederprallt, interner Elektronik, die ihre eigenen thermischen Belastungen hinzufügt, und Umgebungstemperatur, die vom Winter kälter als alles andere in den Sommer übergeht, sind die Phänomene, die mit einer Überhitzung drohen, spürbar kostspielig. Ein thermisches Übergangsereignis könnte dazu führen, dass ein Telekommunikationsknoten abgeschaltet wird, ein Verkehrskontrollsystem ausfällt oder ein Gerät für Industrieprozesse vorübergehend außer Betrieb ist.
Dieses Dokument erörtert die Physik hinter dem Wärmemanagement im Außenschrank, bietet Vergleiche zwischen passiven und aktiven Kühllösungen und bietet eine Methodik zur Auswahl des geeigneten Gehäusekühlsystems für Ihre besondere Wärmelast und Umgebungsbedingungen. Ob Sie eine ganze Flotte von Telekommunikationsschränken am Straßenrand oder eine kleine Anzahl von Fernstromverteilungsgehäusen betreiben, der Zweck ist letztendlich derselbe: Unabhängig vom Array halten Sie die Innentemperatur innerhalb der Spezifikationen, vermeiden Feuchtigkeitsschäden und maximieren Sie die Lebensdauer der Ausrüstung.
In diesem Leitfaden

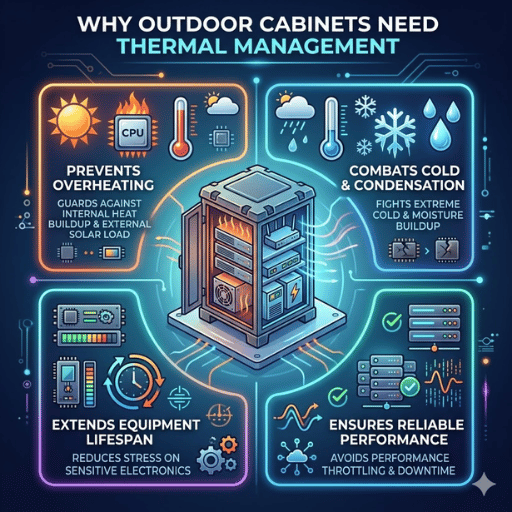

Warum Outdoor-Schränke ein Wärmemanagement benötigen
Das Wärmemanagement im Außenschrank beinhaltet die Steuerung von Temperatur und Luftfeuchtigkeit in Gehäusen, in denen Elektronik, Energie oder Kommunikationsgeräte untergebracht sind, die den Außenbedingungen ausgesetzt sind. Wenn solche Gehäuse ignoriert werden, werden sie zu Möbeln. Die Elektronik im Inneren neigt dazu, viel früher zu versagen, als sie sollte.
Wie sich die Temperatur auf die Langlebigkeit der Komponenten auswirkt, ist bekannt Wie in berichtet Elektronikkühlmagazin, Daten für die Ausfallraten, die sich verdoppeln, zeigen einen Anstieg der Betriebstemperatur um 10 C. Wenn ein Schrank hellem Sonnenlicht ausgesetzt ist, kann er eine innere Temperatur von 6 erreichen. IC-Temperaturen, die über dem kommerziellen Standard liegen, sind deutlich über dem Strom abgedichtete IC-Messgeräte vorhanden, die volle Nennlasten ziehen.
Wärme ist jedoch nur ein Thema; der schnelle Wechsel von unter Null Gefrieren-100 Höhe Hitze im Encluder-Fahren-Kondensat verursacht nur ein Problem, das Schaltkreise zerstört, Isolierung beschädigt, und Shorts Verbindungen weit häufiger heraus als auf der Wärmeseite allein Feldtechniker sagen, Feuchtigkeitsprobleme schmerzen dreimal so oft wie Wärmeprobleme Eine effektive Wärmemanagement-Strategie, die Temperatur und Feuchtigkeit verwaltet, ist es, was einen Fünf-Jahres-Schrank hält statt fünfzehn.
Die meisten Ingenieure planen für die interne Wärme von elektrischen Geräten aber vergessen die Sonnenstrahlung, die auf der Außenseite des Schrankes wegstößt z. B. ein dunkel gefärbtes Gehäuse mit vollem Sonnenschein erhält während des Tages weit mehr Strahlungsenergie als ein hellgrauer oder weißer Schrank, der Hunderte von BTU/h Wärmebelastung, die Systeme ableiten müssen.
Verständnis der Wärmebelastung und der Umgebungsbedingungen
Um jede Kühllösung zu verstehen, müssen Sie zunächst die Gesamtwärmelast im Inneren des Gehäuses schätzen. Die Gesamtwärmelösung ist die Gesamtwärmelösung, die in das Gehäuse eintritt. Sie benötigen diese Gesamtwärmelösung. BTU-Wärme in BTU-Wärme in jeder weiteren Stufe der Kühltechnologie aktivieren, Kapazität, und Unsere Standard-Schrankdesignmethode bei KDST beginnt damit, zunächst abzuschätzen, wo die Wärme aus dem Gehäuse kommt, und dann, wie viel davon das Gehäuse loswerden muss.
Die Gesamtwärmebelastung besteht aus zwei Komponenten:
| Wärmequelle | Beschreibung | Berechnung |
|---|---|---|
| Innere Wärme | Wärme, die von Elektronik, Netzteilen, VFDs, SPS und anderen elektrischen Geräten im Gehäuse erzeugt wird | Summe der Wattbewertungen × 3,41 = BTU/h |
| Externe Wärmeübertragung | Wärme, die durch Schrankwände durch Umgebungstemperaturdifferenz und Sonneneinstrahlung eindringt | Oberfläche (ft²) × BTU/hr/ft²-Faktor für @T |
Die Wärmebelastungsformel
Die Technische Referenz der Thermal Edge Vereinfacht diese Berechnung. Addieren Sie zunächst die gesamte Wattleistung jeder der wärmeerzeugenden Komponenten im Inneren des Gehäuses. Multiplizieren Sie die Gesamtwattleistung mit 3,41, um sie in BTU/h umzuwandeln. Das ist Ihre interne Wärmelast.
Externe Wärmeübertragung berechnen Messen Sie die Gehäuseoberfläche, die der Umgebungsluft ausgesetzt ist (die nicht direkt daran montiert ist (im Allgemeinen die Rückwand) Finden Sie die Temperaturdifferenz zwischen maximal erwarteter Umgebungstemperatur und gewünschter Innentemperatur. Schauen Sie nun die BTU/h/ft für dieses Differential nach. Multiplizieren Sie die Oberflächenzahl im vorherigen Schritt mit dieser Zahl, um eine externe Wärmeverstärkung zu erhalten.
Addieren Sie die beiden Zahlen zusammen Gesamtwärmelast=Innenwärme (BTU/h)+ Externe Wärmeübertragung (BTU/h)
Fügen Sie für Außengehäuse, die der Sonne ausgesetzt sind, eine Solarwärmegewinnzahl hinzu. Thermal Edges Thermodrift-Führung Stellt ein weißes oder hellgraues Gehäuse als viel weniger solar gewinn als eine dunklere Farbe dar Lösungen wie Sonnenschutzschilde, die oben und an den Seiten des Schranks angebracht werden, können den solaren Wärmegewinn um bis zu 46 Prozent reduzieren.
Umgebungsbedingungen sind ungefähr so wichtig wie innere Wärme Die Berechnungen der Wärmebelastung in der Wüste in der Nähe von Arizona unterscheiden sich stark von denen in einem Winter in Minnesota. Luftfeuchtigkeit und Umgebungstemperatur sowie stundenlange Sonneneinstrahlung und Höhe über dem Meeresspiegel beeinflussen alle den Temperaturbereich, den das Kühlsystem haben muss. Durch die richtige Dimensionierung des Basisdesigns wird verhindert, dass das Gehäuse überhitzt und zu viel kostet.
Passive Kühlmethoden für Außengehäuse
Passive Kühlung ist vollständig auf das physikalische Phänomen der Wärmeübertragung angewiesen - die natürliche Bewegung warmer Luft oder Flüssigkeiten, um Ersatzluft oder Flüssigkeiten bei einer niedrigeren Temperatur zu finden. Hier verlassen wir uns auf nie erregte Konvektions-, Leitungs- und Strahlungskräfte. Diese passiven Kühlmethoden können den ersten Schritt bei der Gehäusedesigns machen, da sie ohne Strom laufen und keine beweglichen Teile haben, die gewartet werden müssen.
Natürliche Konvektion und Belüftung
Gas steigt auf. Wenn Sie also Entlüftungsöffnungen oben am Gehäuse platzieren, um Abgase zu ermöglichen, und unten, um frische kühle Luft hineinzuziehen. Dann strömt natürliche Konvektion durch den Schrank, ohne dass aktive Kühlkomponenten verwendet werden. Dies funktioniert gut, wenn die interne Wärmebelastung gering ist, sodass die Umgebungstemperatur unter der maximalen Innentemperatur bleibt. Beachten Sie jedoch, dass belüftete Gehäuse keine Nema 4- oder IP55-Äquivalente aufnehmen können, da das Einziehen von Luft Staub, Feuchtigkeit und andere Verunreinigungen in das Gehäuse einlässt.
Gehäusematerial und Oberflächenbehandlung
Das Material und die Färbung des Gehäuses selbst machen einen Unterschied zur Wärmeableitung Tests, die von Herstellern von Außengehäusen durchgeführt werden, sind indikativ ie haben festgestellt, dass es einen Nutzen hatte, eine hellere Farbe auf die Oberfläche des Gehäuses zu malen, da dadurch die Wärmeableitung des Gehäuses erhöht wurde Konkret (eine hellere Farbe reflektierte mehr Sonnenstrahlung weg, anstatt sie zu absorbieren Es ist klar, dass die Verwendung einer hellgrauen oder weißen Beschichtung auf einem Gehäuse die Sonnenwärmeverstärkung erheblich reduzierte, vielleicht genug, um ein kleineres aktives Kühlsystem oder sogar kein aktives System zu schaffen.
Wärmesenken und Leitungspfade
Bei Gehäusen, die stärker fokussierte Wärmequellen haben (ein Netzteil mit hoher Wattzahl zum Beispiel), legen Sie das Gehäuse mit einem Thermopad direkt an die Gehäusemauer, dieser Leitungspfad nimmt die Wärme plus eventuelle lokale Temperaturunterschiede auf, Wärme strahlt dann durch die Wand nach draußen kühlere Luft ab, während diese passive Lösung andere Lösungen ergänzt, kann sie allein selten die gesamte Kühlleistungslast abbauen.
Dieser passive Ansatz funktioniert nur in Kombination mit anderen Lösungen gut. Verwenden Sie ein helles Gehäuse mit einem guten Leitungspfad. Bei Bedarf legt eine dieser Optionen mit hoher Kühlleistung für die Heizkomponenten diese nach Möglichkeit an die Schrankwand und positioniert den Schrank so, dass die Sonne nicht direkt darauf trifft. Diese Null-Energie-Ansätze senken die Kühlkapazität, die von jeder aktiven Lösung benötigt wird, die Sie in Zukunft verwenden könnten.
Aktive Kühlung: Gehäuseklimaanlagen, Wärmetauscher und Ventilatoren
Wenn passive Methoden die Innentemperatur in den meisten Schränken mit Telekommunikationsleistung oder Industriesteuerungselektronik nicht erhöhen können, treten vier Technologien hauptsächlich in Bezug auf Kühlkapazität, Stromverbrauch, Umweltschutz usw. auf Preis.
| Technologie | Kühlleistung | Versiegeltes Gehäuse? | Am besten für |
|---|---|---|---|
| Gehäuse Klimaanlage | 1.000 20.000 BTU/h | Ja (geschlossene Schleife) | Hohe Wärmelasten; wenn die interne Temperatur unter der Umgebungstemperatur liegen muss |
| Luft-Luft-Wärmetauscher | Bis zu ~2.700 BTU/h (bei 20 °F ⁄4) | Ja (geschlossene Schleife) | Mäßige Wärmelasten; Umgebungskühler als die angestrebte interne Temperatur |
| Filtrierter Ventilator / Abluftventilator | Variiert nach CFM | Nein (offener Regelkreis) | Geringe Wärmelasten; saubere oder Innenräume |
| Peltier / Thermoelektrischer Kühler | 50 –400 Watt (~170 1.365 BTU/h) | Ja (geschlossene Schleife) | Kleine Gehäuse; geringe Wärmelast; kein bewegliches Kältemittel |
Gehäuse Klimaanlagen
Die Wärmeübertragung von Gehäuseklimaanlagen basiert auf einem Dampfkompressionskältekreislauf ähnlich dem einer Wohnklimaanlage im Miniaturformat. Ein Kompressor bewegt kontinuierlich ein Kältemittel zwischen einem Verdampfer im Inneren des Gehäuses und einem Außenkondensator. Es ist die einzige aktive Technologie, die die Gehäuseluft unter Umgebungstemperatur bringen kann, was praktisch ist, wenn Sie eine hohe Kühlleistung benötigen oder wenn Sie in heißem Klima arbeiten. Gemäß Der Technologievergleich von Thermal Edge, 1,000 BTU/h für kleine Anschlusskästen bis zu 20.000 BTU/h für große Industrieschränke sind Klimageräte in Kapazitäten erhältlich. Sie behalten die Nennwerte versiegelt nema 4/4 X und IP55/IP65 bei, da der Kältemittelkreislauf geschlossen ist - die Außenluft kann nicht in das Gehäuse gelangen.
Luft-Luft-Wärmetauscher
Luft-Luft-Wärmetauscher transportieren Wärme vom Inneren des Gehäuses nach außen, ohne die beiden Luftströme zu vermischen. Innerhalb des Geräts absorbieren Wärmerohre Wärme von der Gehäuseluft, während das Kältemittel im Inneren siedet und die Wärme an die kühlere Außenluft überträgt Da sie auf einen Temperaturunterschied angewiesen sind, arbeiten Luft-Luft-Wärmetauscher nur, wenn die Umgebungstemperatur niedrig genug ist, um sie zu erreichen. Ein großes Array kann etwa 40 Watt pro Grad Fahrenheit Temperaturunterschied bei 20 F entfernen, das sind 820 Watt oder 2.730 BTU/h Kühlleistung. Sie behalten auch die abgedichtete Integrität des Gehäuses bei und verbrauchen weitaus weniger Strom als Klimaanlagen.
Gefilterte Ventilatoren und Auspuffventilatoren
Ventilatoren sind die einfachste aktive Lösung Sie ziehen Umgebungsluft durch das Gehäuse und stoßen die Wärme durch den Luftstrom aus Ein Nachteil ist der Schutz: Ventilatoren lassen Außenluft ein, so dass Staub, Feuchtigkeit und andere Verunreinigungen mitgehen Schrankluft mischt sich direkt mit der Umgebung so dass Filtrationsstufen entscheiden, wie viel Verunreinigung es zur Elektronik bringt Das bedeutet, dass die fächerbasierte Kühlung auf Nema beschränkt ist 1 oder 3 R Gehäuseunsuitable, wenn Sie versiegelte elektrische Gehäuse NEMA 4+ in der Nähe haben Fans arbeiten am besten drinnen oder in sauberer Außenluft, wenn die Umgebungsluft kühler ist als die Innentemperatur.
Peltier-Kühler (Thermoelektrisch)
Peltier-Kühler nutzen den thermoelektrischen Effekt, um Wärme von einer Seite auf die andere zu übertragen, wenn ein Gleichstromstromstrom vorhanden ist Sie haben keinen Kompressor, kein Kältemittel und keine beweglichen Teile außer einem winzigen Ventilator Die Kühlleistung ist begrenzt 50 bis 400 Watt (so passen sie in kleine Gehäuse mit geringer Wärmelast, sie halten ein abgedichtetes Gehäuse und sind sehr lautlos, was bei lärmempfindlichen Anwendungen wichtig ist.
“Wenn wir Kühlung entwerfen für NEMA 3/IP55 Außenschränke, Als erstes fragen wir, ob das Gehäuse unter die Umgebung gehen muss, wenn ja, handelt es sich um eine Klimaanlage. Wenn es das Ziel ist, die Elektronik innerhalb der Nenngrenzen zu halten und die Umgebungsluft die meiste Zeit des Jahres kühler ist, kostet ein Wärmetauscher weniger zu kaufen und viel weniger zu betreiben.”
KDST-Technikteam
So wählen Sie das richtige Kühlsystem für Ihren Außenschrank aus
Bei der Wahl einer geeigneten Gehäuseklimaschutzmethode geht es nicht darum, den Kühler mit der höchsten Leistung auszuwählen, den Sie sich leisten können. Es geht darum, die richtige Kühlmethode für Ihre Mischung aus Wärmelast, Umgebung, Schutzniveaus und Tasche auszuwählen. Eine Überspezifikation verschwendet Energie und Bargeld; Eine Unterspezifikation führt zu Überhitzung, Ausfallzeiten und frühem Anlagenausfall.
Unser Designteam bei KDST misst drei Faktoren, bevor es ein Wärmemanagementsystem für jedes Außenschrankprojekt empfiehlt: die Umgebung, das interne Wärmeprofil und die gewünschte Gehäuseprüfung.
Auswahlrahmen für die 5-Schritte-Kühlung
- Karte Ihre Umgebung – zeichnen Sie die maximalen und minimalen Umgebungstemperaturen am Einsatzort, die durchschnittliche Luftfeuchtigkeit, die Sonneneinstrahlung und die Höhe auf. Verwenden Sie diese als die ungünstigsten Umgebungsbedingungen.
- Berechnen Sie die Gesamtwärmelast – fügen Sie die Innenwärme aller elektrischen Geräte im Gehäuse hinzu und fügen Sie dann die Solarwärmeübertragung hinzu. Quantifizieren Sie diese Summe als BTU/h.
- Entscheiden Sie die Nema / IP-Anforderung – versiegelte Gehäuse (NEMA 4, 4 X, IP55, IP65) erfordern eine versiegelte Kreislaufkühlung (Klimaanlage, Wärmetauscher oder Peltier). Belüftete Gehäuse (NEMA 3 R) können Ventilatoren verwenden.
- Vergleichen Sie internes Ziel vs. Umgebungstemperatur – wenn die benötigte Innentemperatur unter der maximalen Umgebungstemperatur liegt, reicht nur eine Klimaanlage aus. Wenn das interne Ziel die meiste Zeit die Umgebungstemperatur überschreitet, reicht möglicherweise ein Wärmetauscher oder eine Hybridmethode aus.
- Bedenken Sie die Sicherheitsmarge und die Wartungspunkte – unverzichtbare Einrichtungen (Telekommunikationsbasisstationen, Verkehrskontrolle) erfordern möglicherweise redundante Kühleinheiten. Isolierte Standorte bevorzugen wartungsarme Ansätze wie Wärmetauscher gegenüber kompressorbasierten Klimaanlagen, die regelmäßig überprüft werden müssen.
Überdimensionierte Klimaanlagen sind nicht nur bei der Verschwendung von Energie fraglich – sie können zu Kurzschluss führen, der Kompressor schaltet sich übermäßig ein und aus, was zu übermäßigem Verschleiß führt. Eine zu niedrige Dimensionierung ist noch gefährlicher. Das Gerät läuft 100 Prozent und erreicht nicht das interne Ziel; Die Luftfeuchtigkeit im Inneren des Gehäuses steigt, während der Kühlkreislauf nicht lange genug laufen kann, um das eigene Kondensat zu trocknen. Beide Ungenauigkeiten verkürzen die Lebensdauer des Kühlers und der Elektronik.
Für Außenanwendungen, bei denen Temperatur und Luftfeuchtigkeit das ganze Jahr über häufig genutzt werden, besteht die optimale Lösung für den technischen Kompromiss darin, Hybridkonfigurationen zu verwenden, bei denen der Wärmetauscher an den meisten Tagen die Last aufsaugt und die Klimaanlage dahinter eindringt, wenn die Umgebungsbedingungen den Wärmetauscher über den Wärmetauscher bringen sein Limit.
Schauen Sie sich die gesamten Lebenszykluskosten abzüglich der Erstkaufpreise an. Teure Fan-Vergleichsoptionen. Ein System, das alle drei Monate Filterwechsel benötigt und das vor Ort bleibt Outdoor-Schrank Produktlinie, die für raue Umgebungen entwickelt wurde Über einen Zeitraum von zehn Jahren könnte es teurer sein als der versiegelte Wärmetauscher, der überhaupt keine Ersatzteile zu kaufen hat.
Best Practices für Wartung und Überwachung
Selbst richtig dimensioniertes und installiertes Kühlsystem wird sich mit der Zeit ohne regelmäßige Pflege und Zufuhr verkleinern Staub sammelt sich auf Filtern und Kondensatorspulen Dichtungen lecken.
Thermostatkalibrierung altert Im Laufe der Zeit kommt es zu einem allmählichen, unsichtbaren Anstieg der Innentemperatur, der sich in Elektronikausfällen und thermischen Abschaltungen widerspiegelt, was möglicherweise erst sichtbar wird, wenn er signifikant geworden ist.
- ✔
Monatlich: Sichtprüfung von Luftfiltern, Kondenswasserabläufen, Lüfterbetrieb Filter, die sichtbare Anhäufung anzeigen, ersetzen oder reinigen. - ✔
Vierteljährlich: Überprüfen Sie Kondensator - und Verdampferspulen auf Staub und Schmutz Überprüfen Sie, ob die Thermostat-Sollwerte mit dem angegebenen Temperaturbereich übereinstimmen Überprüfen Sie die Türdichtungen auf Risse oder Druckverformungen. - ✔
Jährlich: Vollständige thermische Prüfung 'Kältemittel-Innentemperatur unter Last und vergleichen mit Konstruktionsspezifikation Prüfen Sie die Werte auf Klimaanlagen Testen Sie Backup - oder redundante Kühlsysteme unter Last. - ✔
Kontinuierlich: Installieren Sie nach Möglichkeit Temperatur - und Feuchtigkeitssensoren mit Fernüberwachung Warnungen, die bei 5 °C über dem Normalwert ausgelöst werden, geben den Technikern Zeit, zu reagieren, bevor die Elektronik überhitzt oder heruntergefahren wird.
Progressive Filterverstopfung ist die häufigste Art von Ausfall bei lüftergekühlten und klimatisierten Gehäusen. Wenn sich der Staub auf den Filtermedien ansammelt, erhöht sich der Luftstromwiderstand und das Kühlsystem kann keine Wärme ableiten, selbst wenn der Lüfter oder Kompressor mit 100% voller Geschwindigkeit arbeitet. Ein verstopfter Filter bleibt oft mehrere Monate lang unbemerkt, während die Kühlung stillschweigend abnimmt. Elektronik entwickelt Empfindlichkeit und beginnt zu entgleisen (reduzieren den Betrieb, um die Wärmeentwicklung zu minimieren), sodass sie sich schützen kann.
Wenn die Temperatur aber weiter steigt, fällt das System komplett aus, ein $5 Filter termingerecht auszutauschen ist viel günstiger als eine $5.000 VFD zu überhitzen.
Häufig gestellte Fragen
F: Was ist das Wärmemanagement im Außenschrank?
Antwort anzeigen
F: Wie steuern Sie die Temperatur in einem Gehäuse?
Antwort anzeigen
F: Was sind die beiden Arten des Wärmemanagements?
Antwort anzeigen
F: Beeinflusst die Farbe der Gehäuseoberfläche die Wärmeableitung?
Antwort anzeigen
F: Welche NEMA-Bewertung benötige ich für Außengehege?
Antwort anzeigen
F: Wie berechne ich die Kühlleistung, die ich benötige?
Antwort anzeigen
Benötigen Sie einen maßgeschneiderten Außenschrank mit integrierter Kühlung?
1TP1 T baut Außengehäuse mit eingebautem Wärmemanagement – von nema 3 R-Lüftschränken bis hin zu vollständig versiegelten IP55/IP65-Modellen mit Klimaanlage Geben Sie uns Ihre Wärmelast und Umgebung, und wir entwerfen die richtige Lösung.
Über diese Analyse
Seit der Gründung von KDST hat das Unternehmen Schutzgehäuse für den Außenbereich für Telekommunikation, Solarenergie und Industrieelektronik gebaut. Die Kühlempfehlungen in diesem Text basieren auf den Erfahrungen unseres Ingenieurteams mit Hunderten von Schrankinstallationen in Klimazonen von Wüsten im Nahen Osten bis hin zu nordeuropäischen Wintern Alle hier zitierten technischen Daten stammen aus veröffentlichten Standards und Herstellerspezifikationen. Referenzen sind unten aufgeführt.
