كيفية اختيار حاوية لوحة التحكم الصناعية المناسبة لتطبيقك
آخر تحديث: مارس 2026 · 12 دقيقة قراءة
المواصفات السريعة
| المواد المشتركة | فولاذ كربوني، 304 ستانلس ستيل، 316 ستانلس ستيل، ألومنيوم، ألياف زجاجية (FRP) |
| أنواع نيما | 1، 3R، 4، 4X، 12، 13 |
| معادلات IP | IP20 (NEMA 1) إلى IP66 (NEMA 4/4X) |
| الأحجام القياسية | 24″×24″×8″ إلى 72″×36″×18″ |
| المعايير الرئيسية | UL 508A، NEMA 250، IEC 60529، NEC المادة 409 |
| الحلول الحرارية | مراوح مفلترة، وحدات تيار متردد ذات حلقة مغلقة، مبدلات حرارة هواء-هواء، مبردات دوامية× |
ما هو حاوية لوحة التحكم الصناعية؟
حاوية لوحة التحكم الصناعية عبارة عن مجموعة من المعدات المستخدمة لحماية أجهزة التحكم الكهربائية أو الإلكترونية المهمة من العوامل البيئية مثل الرطوبة أو الغبار أو التعرض الكيميائي أو التأثير المادي مع توفير الحماية الكهربائية للموظفين من الصدمات الكهربائية أو فلاش القوس. هاردوار
وفقًا للمعيار UL 508A، تم تعريف لوحة التحكم الصناعية على أنها مزيج من اثنين أو أكثر من مكونات دائرة الطاقة و/أو مكونات دائرة التحكم. يجب تركيب كل لوحة تحكم صناعية في مبيت أو حاوية. الضميمة هي ببساطة bo× المادية التي تستوعب مكونات لوحة التحكم.
ما يهم هنا هو أن اللوحة والعلبة لهما معايير امتثال وموافقات منفصلة خاصة بهما.
تذهب المادة 409 من NEC إلى أبعد من ذلك للتمييز بين لوحات التحكم الصناعية المغلقة والمفتوحة. توجد اللوحة المغلقة داخل حاوية واقية مع أغطية للأبواب والوصول. تُعرف اللوحة التي لا تحتوي على حاوية بالنوع المفتوح ويتم تركيب المكونات الكهربائية على لوحة فرعية أو لوحة خلفية.
يتم استخدام التركيب من النوع المفتوح أحيانًا في غرفة كهربائية مخصصة (غرفة مخصصة فقط للمعدات الكهربائية) حيث يتم توفير الحماية من قبل الغرفة نفسها بدلاً من العلبة. في حالة تركيب الفولتية عند 600 فولت أو أقل، تتطلب المادة 409 أن يتم تمييز كل لوحة تحكم صناعية بملصق تصنيف تيار الدائرة القصيرة (SCCR) على لوحة الاسم.
بعض المفاهيم الخاطئة هي: قائمة UL 508A لا تفي بالمادة 409 من NEC. تنص قائمة UL (أو الموافقة مصطلح آخر) على أن منشئ لوحة التصنيع قد قام ببناء اللوحة وفقًا لمتطلبات بناء UL. امتثال NEC متروك لمفتش البناء/الكهرباء المحلي.
وبالمثل، فإن خزانات رف الخادم المصنفة IP40 لتطبيقات العلبة ذات الصلة مثل الخادم وأجهزة الشبكات تتبنى أيضًا نهجًا شائعًا لوضع الأجزاء الإلكترونية الدقيقة في بيئة مُدارة.
تحقق دائمًا من قائمة UL ولوائح NEC المحلية بشكل منفصل. يمكن لمنشئ اللوحة فقط الحصول على موافقة UL 508A. يقوم مقاول التثبيت الخاص بك وAHJ المحلي (السلطة ذات الولاية القضائية) بإنفاذ المادة 409 من NEC.
أنواع حاويات لوحة التحكم الصناعية
هناك أربعة أنواع أساسية من حاويات لوحة التحكم: مثبتة على الحائط، قائمة بذاتها، على شكل وصلة ومعيارية. يعتمد اختيارك على المساحة المتاحة وعدد المكونات واحتياجات الوصول. إن اختيار نوع العلبة المناسب له آثار على التكلفة الأولية بالإضافة إلى اعتبارات الصيانة المستمرة.
العبوات المثبتة على الحائط
التصميم الأكثر شيوعًا للوحات التحكم الصغيرة والمتوسطة الحجم هو العبوات المثبتة على الحائط. يتم تركيبها مباشرة على الجدران أو إطارات الدعم، بحجم يتراوح من 24248 إلى 483610. قواعد تصميم الباب الواحد فوق الباب المزدوج، على الرغم من أن الخزانة الأوسع أكثر من 36 ومسطحة هنا يمكن بناؤها ببابين.
تعد هذه الوحدات المثبتة على الحائط حلاً جيدًا لتطبيقات التثبيت التي تحتوي على أقل من 30 مكونًا ومساحة أرضية محدودة.
العبوات القائمة بذاتها
خزائن لوحة التحكم القائمة بذاتها: مصممة بحيث تكون موجودة على الأرض، إما على وسادة خرسانية أو قاعدة مرتفعة. أحجام العبوات الكهربائية الشائعة في الصناعة هي 603612 و723618. لدى بعض الشركات المصنعة 84 حاوية لوحة تحكم طويلة متخصصة.
تعتبر العبوات القائمة بذاتها جذابة للاستخدام حيث يوجد أكثر من 50 جزءًا أو VFD ذات التيار العالي أو أقسام توزيع الطاقة الكبيرة (تهيمن على العلبة). معظم العبوات القائمة بذاتها مفتوحة من الأمام والخلف لتوصيل الأسلاك.
العبوات ذات نمط التقاطع
تحتوي حاويات الوصلات الأصغر حجمًا (بشكل عام من 12126 إلى 24248) على شريط طرفي، أو مجموعة مرحل صغيرة، أو مفتاح فصل محلي. على الرغم من تشابهها بصريًا مع حاويات لوحة التحكم، إلا أنها ليست متشابهة وظيفيًا ولا يتم ترميزها على هذا النحو، فإننا نتناول هذا الاختلاف في الأسئلة الشائعة أدناه.
العبوات المعيارية
تسمح الوحدات أو العبوات المعيارية بتثبيت خزانات متعددة جنبًا إلى جنب باستخدام قضيب توصيل مشترك ونظام تأريض. تسمح أنظمة العلبة المعيارية بتكوينات لعدة أقسام يمكن أن تمتد من 6′ إلى 12′ أو أكثر من نظام التحكم في خطوط أتمتة التصنيع.
| التكوين | نطاق الحجم النموذجي | مكونات MA× | تركيب | أفضل تطبيق |
|---|---|---|---|---|
| جبل الجدار | 24″×24″×8″ إلى 48″×36″×10″ | ~30 | الجدار / الإطار الهيكلي | غرف محدودة المساحة، وألواح صغيرة |
| قائمة بذاتها | 60″×36″×12″ إلى 72″×36″×18″ | 50+ | ارضي/وسادة خرسانية | أتمتة كبيرة، VFDs، توزيع الطاقة |
| نمط التقاطع | 12″×12″×6″ إلى 24″×24″×8″ | ~10 | الجدار / القطب | الكتل الطرفية، قطع الاتصال المحلي |
| وحدات | 72″×36″×18″ لكل قسم (×6"12) | 200+ | الأرضية / مجموعة مثبتة بمسامير | خطوط التصنيع واسعة النطاق |
تحدد NEMA 250-2020 أنواع العبوات 1 و2 و3 R و4 و4X و5 و12 و13 و7 و9 بوصة ولكن ليس الأبعاد. وفقًا للأسئلة الشائعة الخاصة بـ NEMA، ‘لم يتم تحديد أحجام قياسية’. تقوم كل شركة مصنعة بتطوير كتالوج الأبعاد الخاص بها. يمكن أن يولد هذا انطباعًا بالأحجام القياسية بينما يتطلب في الواقع التحقق من الحجم من أوراق بيانات الأبعاد الخاصة بالشركة المصنعة.
نقطة أساسية: قم بقياس العلبة الخاصة بك لتناسب عدد المكونات وتكرار الوصول ومساحة الأرضية أو الجدار المتاحة قبل تحديد نوع أو مادة NEMA.
تقييمات NEMA ورموز IP لمرفقات لوحة التحكم
تصف كل من تقييمات NEMA ورموز IP مدى قدرة حاوية التحكم على حماية المكونات المضمنة من العناصر، ولكنها ليست أنظمة قابلة للتبديل ويعد الخلط بين أحدهما والآخر أحد أكثر أخطاء المواصفات شيوعًا.
مقارنة NEMA-to-IP
| نوع نيما | تقريب × IP | بيئة | الحماية ضد |
|---|---|---|---|
| نيما 1 | IP20 | داخلي فقط | سقوط الأوساخ، والاتصال العرضي بالأصابع |
| نيما 3R | IP14 | خارجي | المطر والصقيع وتكوين الجليد على الجانب الخارجي |
| نيما 4 | IP66 | داخلي / خارجي | نفاثات المياه (موجهة بالخرطوم)، مانعة للغبار، غبار تذروه الرياح |
| نيما 4X | IP66 | داخلي / خارجي | نفس NEMA 4 + مقاومة التآكل (316 SS أو الألياف الزجاجية) |
| نيما 12 | IP54 | داخلي فقط | الغبار (غير المحكم)، الماء المتساقط، تسرب الزيت عند الحشيات |
| نيما 13 | IP54 | داخلي فقط | الغبار والماء المرشوش والزيت والمبرد غير القابل للتآكل |
لماذا لا تزيد أرقام NEMA خطيًا
الفكرة الخاطئة القائلة بأن بطاقات أرقام NEMA الأعلى توفر حماية أكبر هي فكرة خاطئة شائعة. ليس النظام ليس هرميًا فحسب، بل يوفر NEMA 12 (IP54) حماية أقل لكل من جزيئات الماء والغبار مقارنة بـ NEMA 4 (IP66). يتم استخدام NEMA 12 في المواقف الداخلية القاسية مع رذاذ الزيت، وNEMA 4 في الهواء الطلق في مواقف غسيل الطاقة المباشرة، لذا فإن طلب 12 مواصفات لمجرد أنك رأيت رقمًا أعلى من 4 في المستند، سيظهر في تلف المعدات وفشل الفحص ومشاكل المخزون.
يغطي NEMA أكثر من IP
يختبر نظام IP (IEC 60529) عاملين فقط: دخول الجسيمات الصلبة (الرقم الأول، 0-6) ودخول الماء (الرقم الثاني، 0-9). يختبر NEMA 250 هذه العوامل بالإضافة إلى الحماية من التآكل والغاز الجوي، وظروف الجليد، والغمر في الزيت، وتشغيل الضوابط الخارجية. ولزيادة الارتباك، تشير وثائق NEMA فقط إلى عدم وجود ارتباط مباشر بين أنواع NEMA ورموز IP.
على سبيل المثال، يتم تعيين حاوية NEMA 4X إلى IP66 بالإضافة إلى NEMA 4، ولكن 4X يتضمن اختبار التآكل بينما لا يتضمن NEMA 4 bo× ذلك. لذلك قد يتآكل جهاز IP66 bo× غير NEMA 4X، حتى لو كانت هذه المواصفات تنقله إلى موقع العميل.
ملاحظة هندسية
في الإسناد الترافقي، ابدأ بنوع NEMA، وحدد من NEMA 250 الجدول 2 الحد الأدنى لمكافئ IP، ثم تحقق من أن اختبارات IEC 60529 القسم 14 المحددة تعالج التهديدات البيئية الحقيقية (إذا كانت إهانات الطبيعة تتضمن مواد كيميائية أو ثلج، فتذكر تقييمات NEMA التي تخبرك شيء لا رموز IP.
يمكن أن يؤدي تحديد مواصفات NEMA/IP الخاطئة إلى إحداث فرق قدره 25-40% عن السعر النهائي، حيث يجب إزالة اللوحات وترقيتها عندما تفشل في الأداء بشكل صحيح. تأكد من فهم البيئة (نطاق درجة الحرارة، والرطوبة، والمواد الكيميائية، وعمليات الغسيل) بشكل كامل قبل إجراء اختيارك النهائي.
الوجبات الجاهزة الرئيسية: لا تعتمد فقط على الأرقام عند اختيار تقييمات NEMA (ضع في اعتبارك دائمًا التهديدات البيئية الفعلية التي يواجهها موقع تثبيت العلبة. بالنسبة للتطبيقات الدولية، حدد كلاً من نوع NEMA ورقم IP لضمان التفسير الصحيح.
مواد الضميمة: الفولاذ، الفولاذ المقاوم للصدأ، الألومنيوم، والألياف الزجاجية
يؤثر اختيار مادة العلبة على مقاومة التآكل والوزن وقدرات نقل الحرارة والسعر. تهيمن أربع مواد، ولكل منها تنازلات فريدة تؤثر على موثوقية الحل على المدى الطويل.
| مادة | قوة الشد | الموصلية الحرارية | التكلفة النسبية | مقاومة التآكل |
|---|---|---|---|---|
| الصلب الكربوني | ~400 ميجا باسكال | ~45 واط/م · ك | 1× (خط الأساس) | يتطلب الجلفنة + مسحوق الطلاء أو الطلاء |
| 304 الفولاذ المقاوم للصدأ | ~515 ميجا باسكال | ~15 واط/م · ك | 2 × 3× | متأصل؛ يقاوم معظم المواد الكيميائية الصناعية |
| الألومنيوم (6061-T6) | ~270 ميجا باسكال | ~235 واط/م · ك | 1.5 (2× | طبقة o×ide الطبيعية؛ أنودة للبيئات القاسية |
| الألياف الزجاجية (FRP) | ~200 ميجا باسكال | ~0.3 واط/م · ك | 1.5 (2.5× | E×ممتاز؛ غير موصل، مقاوم للأشعة فوق البنفسجية مع المواد المضافة |
إذا كانت هناك إجابة واحدة تجيب على كل شيء، فسيكون قياس التوصيل الحراري للألمنيوم 235 واط/م ك. وهو أكبر بشكل كبير من الفولاذ المقاوم للصدأ عند 15 واط/م ك (~ 15×). بالنسبة للخزائن المزودة بمحركات VFD أو محركات مؤازرة، فإن مصادر الطاقة التي تولد حرارة كبيرة وتحتاج إلى تبريد نشط في البيئات الدافئة أو التبريد السلبي في البيئات الباردة، يحافظ الفولاذ المقاوم للصدأ على الحرارة الداخلية والألياف الزجاجية تحافظ على الحرارة خارجًا. نظرًا للاختلافات في التوصيل الحراري، فإن كل مادة لها ميزة وعيب محددان للمرفقات بسبب الحرارة.
مزايا الصلب الكربوني
- أقل تكلفة مادية لكل وحدة
- أعلى توافر وأقصر المهل الزمنية
- قوة هيكلية جيدة للخزائن الكبيرة
- سهل اللحام والتعديل في الميدان
قيود الصلب الكربوني
- يتطلب طلاء طلاء 100 سم، وسوف يتآكل ويتناسب مع الفولاذ العاري ليتآكل.
- غير مناسب للبيئات التي تتطلب الغسيل أو التعامل مع المواد الكيميائية دون ترقية NEMA 4X إضافية.
- أثقل من الألومنيوم (الكثافة ~ 7850 كجم/م3 مقابل ~ 2700 كجم/م3)
في حين أن الفولاذ المقاوم للصدأ يبدو وكأنه المادة المفضلة بسبب مخاوف التآكل، فإن التجربة الإلكترونية تظهر أن SS يمكن أن يتآكل بشكل مباشر بسبب تركيزات الكلوريد (رذاذ الملح، وما إلى ذلك) وبالتالي يتطلب ألواح 316 SS عالية المقاومة للتآكل. في حين أن هذا عادة ما يزيد من التكاليف، إلا أن العبوات البلاستيكية أو المصنوعة من الألياف الزجاجية متوفرة أيضًا والتي تقضي على التآكل المعدني ولا تتطلب التأريض أو الربط مما يزيل هذا الخطر المحتمل.
يجب أن يزن اختيار المواد حسب الأولوية 1.) خطر التآكل البيئي، 2.) الحرارة الناتجة عن المكونات المحلية للحاوية، و3.) متطلبات الميزانية. الألياف الزجاجية لها أقل وزن؛ الألومنيوم يؤدي إلى القدرة على توصيل الحرارة؛ يوفر الفولاذ المقاوم للصدأ أفضل مزيج من مقاومة التآكل والقوة.
التحجيم والإدارة الحرارية لمرفقات اللوحة
في التحكم في العوامل البيئية، تعد الحرارة السبب الرئيسي للمكونات الإلكترونية الناتجة عن التعرض لفشل مبكر أو غير متوقع أثناء تركيبها في حاوية التحكم الصناعية. وقد أظهر مصنعو هذه المكونات أن الحد الأقصى لدرجة حرارة العلبة الداخلية الموصى بها يظل ثابتًا نسبيًا عند 35-40 درجة مئوية. وفوق درجة الحرارة هذه، يتبع تدهور المكونات مبادئ معادلة أرينيوس، حيث تؤدي كل زيادة بمقدار 10 درجات مئوية إلى تقليل عمر المكون بعامل 2 تقريبًا.
فجوة درجة الحرارة التي لا يمكنك تجاهلها
لا تخفف مراوح تهوية المرشح من الزيادات في حرارة العلبة الداخلية، وفي الواقع لا تزال تسمح بتراكم درجات الحرارة، تمامًا كما هو الحال في حاوية“ محكمة الغلق أو محكمة الغلق، تكون درجة الحرارة الداخلية أعلى بمقدار 10 درجات مئوية على الأقل من البيئة الخارجية المحيطة. بالنسبة لبيئة المصنع المحيطة النموذجية 35 درجة مئوية، يؤدي ذلك إلى عبء عمل داخلي يبلغ 45 درجة مئوية تقريبًا. عند درجة حرارة 45 درجة مئوية، تعتبر معظم الشركات المصنعة للمكونات أن هذه بداية لتقصير عمر المعدات بشكل كبير. في الشمس الساطعة، يمكن أن تتلقى حاوية خارجية ليست في الظل حملًا حراريًا إضافيًا قدره 20-30% وفقًا للتجارب الهندسية الميدانية العملية.
تم حساب معدلات النمو لسوق العبوات الصناعية العالمية عند 5.5% CAGR من السعر الأساسي لعام 2014 البالغ 2.38. مليار دولار، مع جزء كبير من نمو السوق هذا مدفوعًا بالعدد المتزايد من المكونات الإلكترونية المعبأة في كل حاوية مما يخلق مشاكل أكبر في نقل الحرارة.
مقارنة طرق التبريد
| طريقة التبريد | قدرة التبريد | سحب القوة | سلامة الختم | الأفضل ل |
|---|---|---|---|---|
| مراوح مصفاة | 200.800 قدم مكعب في الدقيقة | 15.60 واط | يكسر ختم NEMA 4/12 | NEMA 1 بيئات داخلية ونظيفة |
| حلقة مغلقة AC | 1000 إلى 6000 وحدة حرارية بريطانية/ساعة | 250 1500 واط | يحافظ على الختم | NEMA 4/4X، محيط مرتفع (>40° مئوية) |
| مبادل حراري هواء-هواء | 500.3000 وحدة حرارية بريطانية/ساعة | 30 وات100 وات | يحافظ على الختم | نيما 12، أحمال حرارية معتدلة |
| مبردات دوامة | 500.5000 وحدة حرارية بريطانية/ساعة | الهواء المضغوط (20 بوصة 30 SCFM) | يحافظ على الختم | حاويات صغيرة، لا تتوفر الطاقة |
ملاحظة هندسية
يفترض حساب الحمل الحراري البسيط أولاً إجمالي الواط الذي يتبدد بواسطة كل مكون في العلبة (المجموع الكامل لجميع التبددات الحرارية الفردية كما تم الحصول عليها من ورقة بيانات كل جهاز). بعد ذلك، كما هو موضح في الشكل، اطرح قدرة الحمل الحراري الطبيعي للعلبة (وهي دالة لمساحة سطح العلبة وفرق درجة الحرارة T بين الداخل والمحيط). ثم الفرق المتبقي هو ما يجب أن يحققه التبريد النشط على الأقل.
أضف إلى ذلك هامش أمان 20% و25-30% آخر إذا تم وضع العلبة تحت أشعة الشمس المباشرة.
قائمة مراجعة التدقيق الحراري المكونة من 5 نقاط
- قم بجمع كافة قيم HD المكونة من أوراق بيانات الشركة المصنعة (واط)
- تسجيل أقصى درجة حرارة محيطة في موقع التثبيت لمدة 72 ساعة؛;
- تأكد من عدم وجود عامل قياس مباشر للشمس في 20-30% إضافي للحمل الحراري.
- تأكد من أن طريقة التبريد التي تخطط لاستخدامها لا تقلل العلبة إلى تصنيف NEMA أقل
- تأكد من أن 20% من السعة في نظام التبريد لا تزال متاحة عند تصميم نظام التبريد، للمكونات الإضافية التي قد تكون هناك حاجة إليها
أهم ما يميزك: ابدأ جميع مشاريع حجم العلبة بالتدقيق الحراري. تعني قاعدة التجاوز بعشر درجات أنه في بعض الأحيان قد ينخفض عمر الحزمة إلى النصف مقابل تجاوز درجة الحرارة بعشر درجات فقط، ولا يمكن تنفيذ الإصلاح المكلف إلا بعد تركيب المعدات.

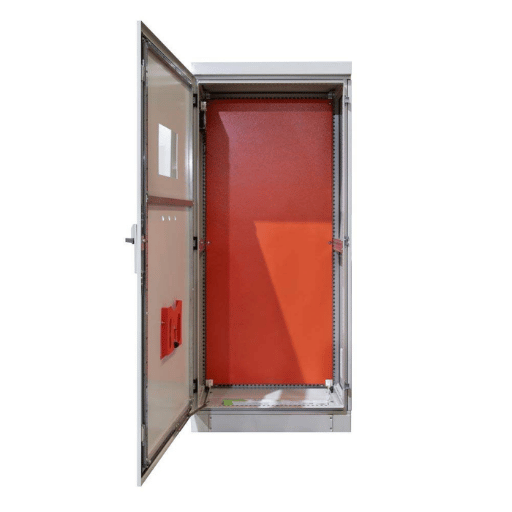

خيارات التثبيت والتركيب والتخصيص
التثبيت الصحيح هو أكثر من مجرد ربط خزانة بالحائط. يساهم اختيار كيفية التركيب وإدارة الأسلاك والتحقق قبل التثبيت في إمكانية خدمة اللوحة على المدى الطويل ومتانتها وامتثالها وفقًا لـ UL 508A/NEC ART 409.
طرق التركيب
تغطي أربعة أساليب تركيب غالبية التركيبات
- التثبيت على الحائط: تعمل أقواس التثبيت الفولاذية أو حواف التثبيت المدمجة على تأمين العلبة بالجدران الحاملة. يتم تحديد الحمل الأقصى من خلال مادة الجدار [مرفقات الدعامات الخرسانية التي يصل وزنها إلى 500 رطل، والحوائط الجافة على مسامير خشبية يصل وزنها إلى 100 رطل دون انسداد].
- مثبت على الأرض: الخزانات قائمة بذاتها، لذا يتم تثبيتها ببساطة على وسادة خرسانية (الأرضية) باستخدام مسامير تثبيت 3/8 أو ½”. من المثالي تضمين قاعدة مرتفعة (قاعدة) مقاس 4 بوصات لمنع دخول الماء على مستوى الأرضية، ولتمكين الكابلات من الأسفل.
- حامل العمود: حوامل للصناديق الصغيرة في المواقع النائية (محطات الضخ، أدوات التحكم في البوابة). سيتم استخدام أشرطة من الفولاذ المقاوم للصدأ أو مسامير على شكل حرف U، مصنفة لوزن العلبة + حمل الرياح.
- DIN (داخلي): داخل العلبة، 35 مم DIN هي طريقة التثبيت القياسية لقواطع الدائرة والمرحلات والكتل الطرفية وPLCs الصغيرة. 150-200 ملم بين صفوف السكك الحديدية يوفر مساحة كافية لتوجيه الأسلاك.
بالنسبة لتطبيقات مراكز البيانات والشبكات التي تتطلب انضباطًا مماثلًا في التركيب،, خزائن رف خادم KDST اتبع معايير الرف مقاس 19 بوصة مع خيارات DIN للسكك الحديدية والأرفف القابلة للتعديل.
أخطاء إدارة الأسلاك الشائعة
تظهر ثلاثة أخطاء في إدارة الأسلاك بشكل متكرر في عمليات التفتيش الميدانية: قنوات الأسلاك المكتظة (نسبة الملء تتجاوز 50%)، ومسارات الكابلات المتشابكة التي تمنع تدفق الهواء بالقرب من أجهزة توليد الحرارة، والكابلات المنحنية تحت الحد الأدنى لنصف قطر الانحناء (4× القطر الخارجي للكابل لكابلات الطاقة، 10× لكابلات البيانات). تؤدي هذه الأخطاء إلى حدوث صداع أثناء الصيانة ويمكن أن تسبب أخطاء متقطعة يصعب تشخيصها.
قائمة التحقق من التثبيت المسبق
- ✔تأكيد تطابق تصنيف NEMA للعلبة مع بيئة التثبيت (داخلي مقابل خارجي، الغسيل، التعرض للمواد الكيميائية)
- ✔تحقق من أن علامة SCCR الموجودة على لوحة الاسم تلبي أو تتجاوز تيار العطل المتاح عند نقطة التثبيت
- تحقق من جميع علامات UL 508A: يجب وضع علامة على جميع الأسلاك والقواطع والمرحلات والكتل الطرفية وفقًا لرسم اللوحة
- تحقق من ضبط ضغط حشية باب اللوحة لمدة 5 ثوانٍ بعد تحرير الضغط. استبدل أي شيء لا يستعيد أبعاده الأصلية.
- اختبار استمرارية التأريض من العلبة (أو شريط ناقل GND) إلى الحافلة الأرضية الرئيسية. يجب أن يكون أقل من 0.1 أوم.
خيارات التخصيص الشائعة لمرفقات التحكم الكهربائية: CNC المثقوبة لتتناسب مع شاشات المشغل وأزرار الضغط، وألوان الطلاء المخصصة (نظام RAL)، واللوحات الفرعية المثقوبة مسبقًا (نمط تركيب DIN) مع التخصيص، وقواطع الإدارة الحرارية لوحدات التيار المتردد، أو الحرارة المبادلات. تدرج معظم الشركات المصنعة هذه الخيارات كخيارات كتالوج مع فترات زمنية نموذجية تتراوح من 2 إلى 4 أسابيع.
الدرس الرئيسي المستفاد: تحدث حالات الفشل الميدانية المرتبطة بالعلبة في المقام الأول بسبب أخطاء التثبيت، حيث تمثل مشكلات إدارة الأسلاك وفشل الحشية غالبية حالات الفشل، ويتم منعها من خلال قائمة فحص ما قبل التثبيت مدتها 15 دقيقة.
التطبيقات الصناعية ومعايير الامتثال
يتم استخدام حاويات لوحة التحكم الصناعية في كل صناعة توجد بها معدات كهربائية آلية، بدءًا من بيئات التصنيع المنفصلة وحتى الصناعات الثقيلة ذات العمليات المستمرة. لا يحدد التطبيق المحدد نوع العلبة فحسب، بل يحدد أيضًا مسار الامتثال المطبق.
قطاعات التطبيق
- أتمتة التصنيع: يتم التحكم في خطوط الإنتاج عبر حاويات NEMA 12 أو 13 التي تحتوي على PLC أو VFD أو HMI. يجب حماية البيئة من رذاذ الزيت والجسيمات المعدنية. يتراوح حجم العبوات النموذجية من السلسلة 483612 إلى الخزانات المعيارية متعددة الأقسام.
- النفط والغاز: بيئة مصبات الأنهار محمية بواسطة NEMA 4X (316 SS أو حاويات من الألياف الزجاجية) للبيئات المسببة للتآكل. تتطلب الأجواء المتفجرة NEMA 7 (الفئة الأولى، القسم 1)، أو NEMA 9 (الفئة الثانية، القسم 1)، حاويات مقاومة للانفجار تستخدم غطاء مثبت بمسامير فوق مسار لهب داخلي.
- المياه ومياه الصرف الصحي والكلور: تُستخدم حاويات NEMA 4X في البيئات المكلورة حول محطات الضخ. تكتسب حاويات الألياف الزجاجية حصة في السوق بسبب عدم إجهاد التآكل وانخفاض الوزن.
- الطاقة المتجددة: حاويات NEMA 3R أو 4 ذات تصنيف خارجي للعاكس الشمسي وإدارة البطارية. دورة درجة الحرارة العالية (-40 إلى +60 درجة مئوية)، داخل العلبة تضغط على وصلات الحشية وأجهزة الإدارة الحرارية.
- مركز البيانات: بيئات يمكن التحكم في مناخها، في خزانة NEMA 1 أو IP40. البيئات أقل حساسية للعناصر البيئية وأكثر حساسية لإدارة الكابلات واحتياجات تدفق الهواء.
إطار الامتثال: UL 508A مقابل NEC المادة 409
يصف معيار UL 508A تصنيع اللوحة، ومجموعة المكونات، وطرق الأسلاك، وحساب SCCR، وحماية التيار الزائد، والتأريض. يتقدم مُصنع اللوحة الخاص بك بطلب للحصول على قائمة UL، ثم يطبق ملصق UL. يصف ملحق UL SB4 منهجية حساب SCCR. يستخدم نهج التصنيف المتسلسل هذا المكون الأقل تقييمًا في كل فرع لاشتقاق لوحة SCCR بأكملها.
تنطبق قيود بناء اللوحة المرجعية للمادة 409 من NEC على أي لوحة تحكم صناعية محددة بـ 600 فولت أو أقل، وتتطلب أن تكون علامة SCCR مرئية في الميدان. سوف يفرض AHJ (الفحص الكهربائي عادةً للمدينة أو المقاطعة) التزام NEC بأي تصريح تركيب.
تمييز حاسم: يمكن الحصول على قائمة UL 508A وتظل تفشل في فحص المادة 409 من NEC إذا كانت مهمة الموقع بها تيار خطأ متاح أكبر من علامة SCCR الخاصة باللوحة، أو إذا تجاوز نوع تثبيت اللوحة تصنيف NEMA. هذه سلطات منفصلة مع مخاوف منفصلة تتعلق بالسلامة.
عند طلب حاوية لوحة تحكم صناعية لمشروع جديد، اطلب حساب SCCR من منشئ اللوحة الخاص بك قبل شحن اللوحة. غالبًا ما يؤدي العثور على عدم تطابق SCCR عند نقطة التثبيت، بعد وصول المفتش، إلى إضافة 4-6 أسابيع من التأخير و$2،000-$8،000 في إعادة العمل.
الدرس المستفاد: يتطلب الامتثال إرضاء سلطتين مختلفتين (UL) لبناء وتصميم العلبة والسلطة المحلية التي تتمتع بالولاية القضائية لموقع التثبيت. التخطيط مسبقًا لكليهما لمنع إعادة العمل الباهظة الثمن.
هل تحتاج إلى حاوية لوحة تحكم مخصصة بحجم وتقييم حسب تطبيقك؟
الأسئلة المتداولة
س: ما الفرق بين لوحة التحكم والحاوية؟
عرض الإجابة
س: هل يمكن استخدام حاويات لوحة التحكم الصناعية كصناديق توصيل؟
عرض الإجابة
س: ما هو تصنيف NEMA الذي أحتاجه لحاوية لوحة التحكم الخارجية؟
عرض الإجابة
س: كيف يمكنني تحديد الحجم المناسب لحاوية لوحة التحكم الخاصة بي؟
عرض الإجابة
س: ما هي لوحة التحكم الصناعية المدرجة في UL 508A؟
عرض الإجابة
س: كم تكلفة حاوية لوحة التحكم الصناعية؟
عرض الإجابة
ستختلف تكاليف العلبة فقط (بدون معدات بالداخل) بناءً على حجم العلبة والمواد وتصنيف NEMA. ستكون حاوية NEMA 1 المثبتة على الحائط من الفولاذ الكربوني (24248) هي $150-$400. ستتراوح تكلفة الخزانة القائمة بذاتها المصنوعة من الفولاذ المقاوم للصدأ NEMA 4X (723618) من $2،500 إلى $6،000.
ستكلف حاويات الألياف الزجاجية NEMA 4X ذات الحجم المماثل من $1،800 إلى $4،500. تعديلات العلبة المخصصة مثل قواطع CNC، والطلاء المخصص، وإضافة لوحات فرعية، وتوفير الإدارة الحرارية سيزيد السعر بحوالي 15-40% من سعر العلبة الأساسية. غالبًا ما يتم بناء لوحة التحكم المجمعة بالكامل (العلبة + المكونات، والأسلاك، وقائمة UL) بمستوى تكلفة يتراوح بين 3 و8 أضعاف سعر العلبة فقط.
حول هذا الدليل الفني
يتضمن هذا الكتيب معلومات عن اختيار تصنيف NEMA وIP، ومفاهيم الإدارة الحرارية، والبيانات المرجعية لمقارنة المواد، واللوائح التي تحكم بناء حاوية لوحة التحكم الصناعية. تعتمد المواصفات الفنية على لوائح NEMA 250 وUL 508 A وIEC 60529 وNEC المادة 409. تقوم KDST بتصنيع حاويات الحماية المخصصة المدرجة في UL للمعدات الإلكترونية بما في ذلك حاويات لوحة التحكم وخزائن رف الخادم ومرفقات الوصلات المصممة حسب طلب العميل.
