دليل تحجيم خزانة الاتصالات: التركيز على مطابقة حلول التبريد لوحدات تكييف الهواء ووحدات المروحة
تعمل خزائن الاتصالات بمثابة غرف أمان “” لمعدات الاتصالات الأساسية مثل أجهزة المحطة الأساسية والخوادم والمحولات، بينما يعمل نظام التبريد بمثابة “lifeline” لضمان التشغيل المستقر للمعدات. في سيناريوهات مثل التعرض الخارجي أو غرف الآلات المغلقة، إذا لم يكن من الممكن تبديد الحرارة الناتجة عن التشغيل عالي التحميل للمعدات في الوقت المناسب، فسيؤدي ذلك إلى تأخير الإشارة، وتقليل تردد المعدات، وفي الحالات الشديدة، احتراق الأجهزة وانقطاع الاتصالات. نظرًا لأنه يجب اختيار طريقتي التبريد الأكثر شيوعًا لخزائن الاتصالات ومكيفات الهواء والمراوح لتتناسب بدقة مع طاقة المعدات وبيئة التثبيت وميزانية التكلفة. من خلال الجمع بين الخبرة العملية في صناعة الاتصالات، تعمل هذه المقالة على تحليل منطق اختيار مكيفات الهواء والمراوح بشكل شامل من جوانب حساب طلب التبريد ومقارنة الحلول واتخاذ قرارات الاختيار ونقاط الصيانة الرئيسية، مما يساعد المؤسسات على تجنب سوء فهم التبريد.
I. قم أولاً بحساب “Cooling Account”: 3 نقاط أساسية لطلب تبريد خزانة الاتصالات
قبل الاختيار، من الضروري توضيح مقدار الحرارة التي يجب تبديدها. يختلف طلب التبريد لمعدات الاتصالات بشكل كبير عن طلب المعدات الكهربائية العادية، حيث ينعكس القلب في الجوانب الثلاثة التالية، والتي يجب التركيز عليها عند حساب حمل التبريد الإجمالي
1. كثافة الطاقة العالية هي التحدي الأساسي

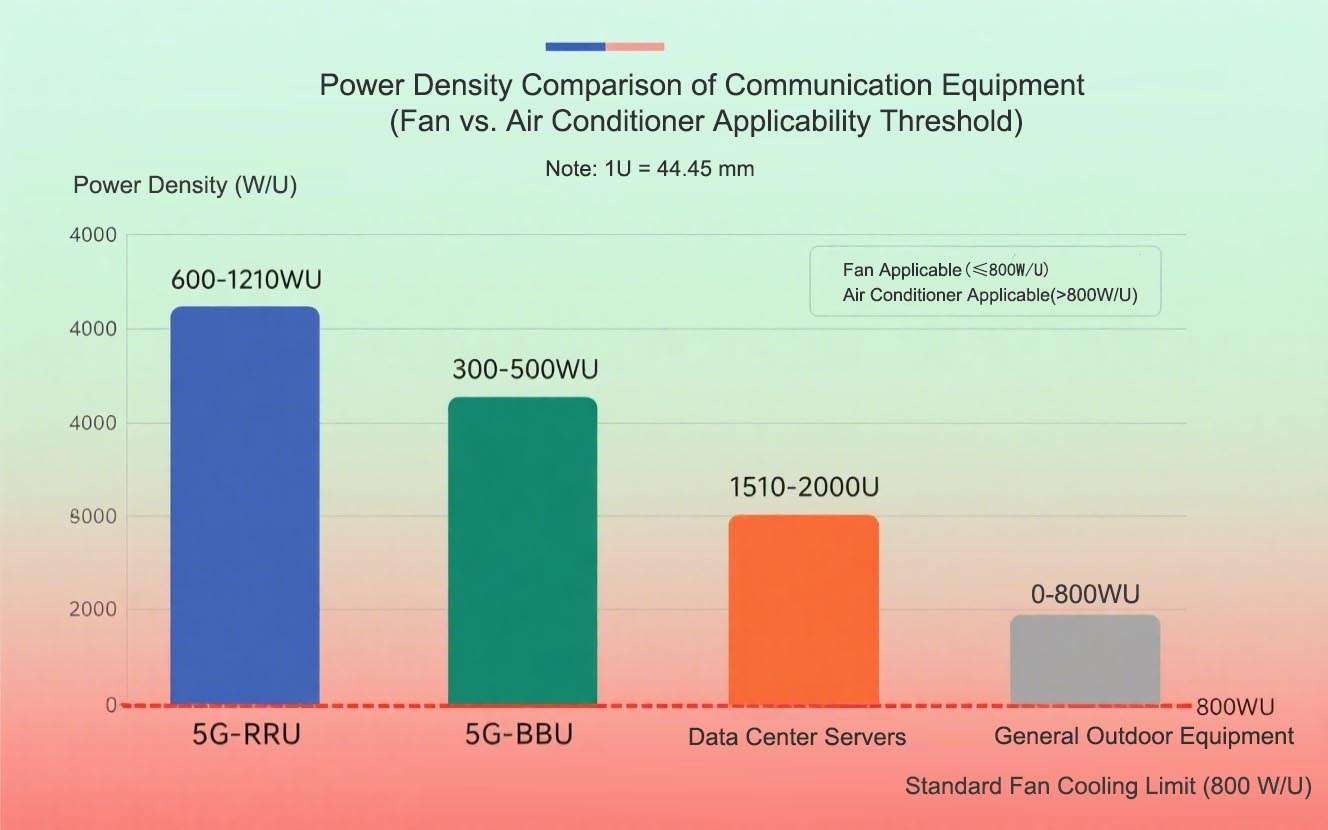

المعدات الموجودة في خزائن الاتصالات ذات كثافة عالية. على سبيل المثال، يمكن أن تتمتع وحدة RRU واحدة (وحدة الراديو عن بعد) لمحطة قاعدة 5G بقدرة تتراوح بين 600-1200 واط، وتبلغ قوة BBU (وحدة معالجة النطاق الأساسي) حوالي 300-500 واط، وكثافة طاقة خزائن الخادم في يمكن أن تصل مراكز البيانات إلى ما يصل إلى 2000 واط/U (U هو الارتفاع القياسي للخزانة، 1U = 44.45 ملم)، وهو أعلى بكثير من الخزانات الخارجية العادية (≥300 واط/U). سيؤدي توليد الحرارة المركزة من المعدات إلى ارتفاع مفاجئ في درجة الحرارة المحلية داخل الخزانة، مما يتطلب أن يتمتع نظام التبريد بقدرة “Rapid Cour”.
2. تتطلب بيئة درجة الحرارة الواسعة التكيف في الاتجاهين
تحتاج بعض خزائن الاتصالات الخارجية إلى التعامل مع درجات الحرارة القصوى التي تتراوح من -40° مئوية (الشتاء في شمال شرق الصين) إلى +55° مئوية (الصيف في الشرق الأوسط): يلزم استخدام “ تبريد قوي عند درجات حرارة عالية، ويلزم ” تسخين مساعد عند درجات حرارة منخفضة درجات الحرارة (لمنع فشل بدء تشغيل مكثفات المعدات والرقائق بسبب درجات الحرارة المنخفضة). وهذا يتطلب نظام التبريد ليس فقط لتبريد “” ولكن أيضًا للحصول على وظيفة “ للتحكم في درجة حرارة ”.
ثانيا. تبريد المروحة: حل فعال لتكلفة “ لسيناريوهات الحمل المتوسط والمنخفض
تعمل المراوح على تبديد الحرارة من خلال الحمل الحراري للهواء القسري من خلال “، وتنقسم إلى مراوح علوية/جانبية من ”“ (مناسبة لغرف الآلات) ووحدات مروحة مدمجة من ”“ (مناسبة للاستخدام الخارجي). مزاياها الأساسية هي التكلفة المنخفضة وسهولة الصيانة، مما يجعلها مناسبة للسيناريوهات ذات كثافة الطاقة المتوسطة والمنخفضة والبيئات المعتدلة.
1. ما هي السيناريوهات التي تناسب المعجبين؟ 3 أنواع من التكيف مع السيناريو
- خزائن ذات كثافة طاقة ≥800 واط/ش: مثل خزانات التبديل في غرف الآلات الداخلية وخزائن المحطات الصغيرة ذات القاعدة الدقيقة. تولد المعدات الحرارة بلطف، ويمكن للمراوح تلبية طلب التبريد؛;
- المناطق ذات درجة الحرارة المحيطة ≥35°C: مثل غرف الآلات في المناطق المعتدلة والخزائن الخارجية المزودة بمظلة الشمس (على سبيل المثال، محطات صغيرة 5G على الجدران الخارجية للمباني)، لتجنب فشل تبريد المراوح في البيئات ذات درجات الحرارة العالية؛;
- المشاريع السائبة ذات الميزانية المحدودة: مثل محطات قاعدة الاتصالات الريفية وخزائن الحوسبة الطرفية المجتمعية. تبلغ تكلفة شراء المراوح فقط 1/5 إلى 1/3 تكلفة شراء مكيفات الهواء، ولا توجد تكلفة لاحقة لصيانة غاز التبريد.
2. 3 المعلمات الرئيسية لاختيار المروحة (مع جدول التحديد)
| معلمة | المتطلبات الأساسية | اقتراحات الاختيار |
| حجم الهواء | تأكد من أن الهواء الموجود داخل الخزانة يدور 15-20 مرة في الساعة لتجنب تراكم الهواء الساخن | احسب وفقًا لحجم “Air (m³/h) = حجم الخزانة × 20”، مع حجز التكرار 10% |
| ضغط الهواء | التغلب على مقاومة المعدات والكابلات لضمان وصول الهواء إلى مكونات توليد الحرارة | اختر ≥ 50Pa للمعدات الكثيفة و≥ 30Pa للتخطيط الفضفاض |
| مستوى الحماية | الخزانات الداخلية ≥ IP54 (لمنع انسداد الغبار)، الخزانات الخارجية ≥IP65 (لمنع مياه الأمطار والرمال) | للاستخدام الخارجي، قم بإعطاء الأولوية للمراوح المقاومة للماء ذات الحشيات المطاطية |
| تنظيم السرعة الذكي | دعم تنظيم سرعة استشعار درجة الحرارة (سرعة منخفضة عند 25° مئوية، سرعة عالية عند 35° مئوية) لتوفير الطاقة وتقليل الضوضاء | إعطاء الأولوية للوحدات التي تدعم تنظيم السرعة في درجات الحرارة الواسعة من -40°C إلى +70°C (على سبيل المثال، Huawei U2000) |
مثال: بالنسبة للخزانة القياسية مقاس 19 بوصة (الارتفاع 2.2 م × العرض 0.6 م × العمق 1.2 م)، الحجم = 2.2 × 0.6 × 1.2 = 1.584 م³، وحجم الهواء المطلوب = 1.584 × 20 ° 32 م³/ساعة. عند الاختيار، اختر مروحة IP54 (للاستخدام الداخلي) أو مروحة IP65 (للاستخدام الخارجي) بحجم هواء ≥35 م³/ساعة وضغط هواء 50 باسكال.
3. “3 Dos و3 Don'ts” لتبريد المروحة
- قم بحجز مجاري الهواء: اترك فجوة 5-10 سم بين الأجهزة ومسافة ≥15 سم بين المروحة العلوية والجزء العلوي من الجهاز لتجنب دوران الهواء السريع؛;
- قم بالتنظيف بانتظام: قم بتنظيف مرشح المروحة كل ثلاثة أشهر (لمنع انسداد الغبار) واستبدل محمل المروحة كل عام (لتجنب الضوضاء غير الطبيعية وتقليل السرعة)؛;
- اختر نماذج هادئة: يجب أن تكون ضوضاء المراوح في غرف الآلات الداخلية ≥60 ديسيبل (لتجنب التأثير على موظفي الصيانة)، ويجب إعطاء الأولوية للمنتجات التي تتراوح سرعتها بين 2000-3000 طن/دقيقة؛;
- لا تستخدم في البيئات ذات درجات الحرارة العالية: عندما تكون درجة الحرارة المحيطة ≥40°C، تنخفض كفاءة تبريد المراوح بأكثر من 50%، ويجب اعتماد محلول تكييف الهواء بدلاً من ذلك؛;
- لا تتجاهل مستوى الحماية: إذا كان مستوى حماية المراوح الخارجية < IP65، فيمكن أن تتسرب مياه الأمطار بسهولة وتسبب دوائر قصيرة؛;
- لا تستخدم ما هو أبعد من قدرة الطاقة: يجب أن تكون سعة التبريد الفعلية للمروحة ≥ إجمالي حمل التبريد لتجنب “a حصان صغير يسحب عربة كبيرة.
ثالثا. تبريد مكيف الهواء: حل “ عالي الكفاءة لـ” للبيئات عالية التحميل والمتطرفة
تحقق مكيفات الهواء تبريدًا نشطًا من خلال مكيفات الهواء المضغوطة من خلال “، وتنقسم إلى مكيفات هواء ذات خزانة مدمجة من ”“ (للخزائن الخارجية المستقلة) ومكيفات هواء مركزية من ” لغرف الآلات (للسيناريوهات متعددة الخزانات). وتتمثل مزاياها الأساسية في قدرة التبريد القوية والتحكم الدقيق في درجة الحرارة (±2°C)، مما يجعلها مناسبة لسيناريوهات كثافة الطاقة العالية ودرجات الحرارة القصوى.
1. 3 أنواع السيناريوهات التي يجب استخدام مكيفات الهواء فيها
- خزائن ذات كثافة طاقة > 800 واط/ش: مثل خزانات محطة قاعدة الماكرو 5G (بقدرة إجمالية تزيد عن 2000 واط) وخزائن المفاتيح الأساسية في مراكز البيانات، حيث لا تستطيع المراوح تلبية طلب التبريد؛;
- بيئات درجات الحرارة القصوى: المناطق ذات درجات الحرارة ≥ -30° مئوية (تحتاج إلى التدفئة) أو ≥40° مئوية (تحتاج إلى التبريد القسري)، مثل المناطق الخارجية في شمال شرق الصين والمحطات الصحراوية الأساسية في الشرق الأوسط؛;
- خزائن للمعدات عالية الدقة: مثل معدات اتصالات الألياف الضوئية ومعدات استقبال الأقمار الصناعية، والتي تتطلب بيئة درجة حرارة مستقرة (لتجنب توهين الإشارة).
2. 4 المعلمات الأساسية لاختيار مكيف الهواء (مع جدول المقارنة)
| معلمة | متطلبات الاختيار | مثال (خزانة ذات حمل تبريد 1190 وات) |
| قدرة التبريد | سعة التبريد = إجمالي حمل التبريد × 1.2-1.3 (تكرار 20%-30% محجوز للتعامل مع ذروة طاقة المعدات) | 1190 × 1.2 occ 1428W، اختر مكيف هواء 1500W (5100BTU) |
| نموذج التثبيت | اختر نوع “ المتكامل من نوع” للخزائن الخارجية المستقلة (لا توجد مساحة داخلية مشغولة)، ونوع “split من نوع” للخزائن عالية الطاقة (لتجنب تأثير التسخين الذاتي) | للاستخدام الخارجي، اختر مكيف الهواء المدمج Huawei NetEngine 8000 |
| نسبة كفاءة الطاقة (EER) | EER ≥ 2.8 (كفاءة الطاقة من المستوى الأول) لتقليل تكاليف الكهرباء للتشغيل على مدار 24 ساعة (تعمل الخزانات الخارجية على مدار الساعة طوال أيام الأسبوع) | يوفر مكيف الهواء الذي يحتوي على EER = 3.0 ما يقرب من 7000 يوان من تكاليف الكهرباء السنوية مقارنة بمكيف الهواء الذي يحتوي على EER = 2.5 |
| الحماية والموثوقية | مكيفات الهواء الخارجية ≥ IP65، بأغلفة مصنوعة من 304 مادة من الفولاذ المقاوم للصدأ/GRP (مقاومة للتآكل)، وMTBF ≥50000 ساعة (حوالي 5.7 سنة) | بالنسبة للمناطق الساحلية، اختر مكيفات الهواء المقاومة للضباب الملحي، وحدد أولويات العلامات التجارية مثل Emerson وSchneider |
3. 5 نقاط عملية لاستخدام مكيف الهواء
- يجب تصريف المياه المكثفة: تحتاج مكيفات الهواء الخارجية المدمجة إلى حجز منفذ صرف، ويجب استخدام خط أنابيب لتوجيه المياه المتكثفة إلى الأرض (لتجنب تراكم المياه داخل الخزانة)؛;
- يجب التحكم في طول خط الأنابيب: يجب أن تكون خطوط الأنابيب الداخلية والخارجية لمكيفات الهواء من النوع المنفصل ≥10 أمتار (سيؤدي الطول الزائد إلى انخفاض قدرة التبريد بمقدار 10%-20%)؛;
- يجب أن تكون الواجهات مختومة: يجب أن تكون واجهات خطوط الأنابيب محكمة الغلق بشريط مقاوم للماء وغدد كابلات (في إشارة إلى معايير إغلاق كابلات الاتصالات) لمنع تسرب مياه الأمطار؛;
- يجب تشغيل التدفئة عند درجات حرارة منخفضة: عندما تكون درجة الحرارة المحيطة ≥5°C، قم بتشغيل وظيفة التسخين لمكيف الهواء (الطاقة 500-1000 واط) لتجنب فشل بدء تشغيل المعدات؛;
- يجب صيانة المبردات بانتظام: افحص ضغط مادة التبريد كل 2-3 سنوات وقم بتجديده في الوقت المناسب إذا كان غير كاف (لتجنب تلف الضاغط).
رابعا. اتخاذ القرار بالاختيار: 4 خطوات لاختيار الحل الأمثل
1. عملية الاختيار المكونة من 4 خطوات
- احسب الحمل: احسب تبديد الحرارة المطلوب باستخدام الصيغة “إجمالي حمل التبريد = إجمالي طاقة المعدات × 0.85”؛;
- تقييم البيئة: اختر مراوح للبيئات الداخلية المعتدلة (20-30° مئوية) ومكيفات الهواء للبيئات القاسية (≥ -30° مئوية أو ≥40° مئوية)؛;
- قارن التكاليف: اختر المراوح للمشاريع قصيرة المدى ذات الميزانيات المحدودة، ومكيفات الهواء للمشاريع الأساسية طويلة المدى (على سبيل المثال، محطات قاعدة 5G)؛;
- إضافة وظائف: لتلبية احتياجات المراقبة عن بعد، حدد المراوح المزودة ببروتوكول SNMP أو مكيفات الهواء المزودة بمراقبة ديناميكية للبيئة؛ بالنسبة للبيئات ذات درجات الحرارة المنخفضة، حدد مكيفات الهواء المزودة بوظائف التدفئة.
2. جدول مقارنة الاختيار للسيناريوهات المشتركة
| سيناريو | تكوين المعدات | إجمالي حمل التبريد | الحل الموصى به | تكلفة الصيانة السنوية | مزايا |
| خزانة التبديل الداخلية | 10 مفاتيح جيجابت (80 وات لكل منها) | 720 واط | مروحة IP54 (35 م³/ساعة) | حوالي 200 يوان صيني | تكلفة منخفضة، سهولة الصيانة |
| محطة خارجية 5G Micro-Base | 1 RRU (600 واط) + 1 BBU (300 واط) | 765 واط | مكيف هواء متكامل IP65 (1000 واط) | حوالي 3500 يوان صيني | قابلة للتكيف مع بيئات درجات الحرارة الواسعة |
| الخزانة الأساسية لمركز البيانات | 4 خوادم بليد (800 واط لكل منها) | 2560 واط | مكيف هواء من النوع المنفصل (3500 واط) | حوالي 5000 يوان صيني | مناسبة للطاقة العالية والتحكم الدقيق في درجة الحرارة |
V. الصيانة والتحديث: 5 نصائح لإطالة عمر خدمة نظام التبريد
1. جدول دورة الصيانة لأنظمة التبريد
| معدات | التفتيش اليومي (أسبوعي) | الصيانة الدورية (ربع سنوية) | صيانة متعمقة (سنوية) |
| معجب | التحقق من السرعة والضوضاء غير الطبيعية | تنظيف المرشحات وغبار شفرة المروحة | استبدال المحامل ومعايرة وظيفة تنظيم السرعة |
| مكيف هواء | التحقق من عرض درجة الحرارة وتسرب المياه | تنظيف المكثف وفحص منفذ الصرف | تجديد أداء المبرد وضاغط الاختبار |
2. حلول لمشكلتين شائعتين
- تقليل سرعة المروحة والتبريد غير الكافي: أولاً، قم بتنظيف الفلتر (إذا كان مسدودًا بالغبار)، ثم تحقق من المحمل (استبدله إذا كان عالقًا)، وأخيرًا قم بمعايرة وحدة تنظيم السرعة؛;
- توهين قدرة تبريد مكيف الهواء: أولاً، تحقق من واجهة خط الأنابيب (لتسرب مادة التبريد)، ثم قم بتجديد مادة التبريد (وفقًا لضغط الجهاز المعاير)، وإذا استمرت المشكلة، قم بإصلاح الضاغط.
3. اقتراحات الترقية
- خزائن قديمة: قم بتركيب أجهزة استشعار لدرجة الحرارة “ + وحدات تحكم ذكية على نطاق واسع لتحقيق التبديل التلقائي بين المراوح ومكيفات الهواء (المراوح تعمل في درجات حرارة منخفضة، ومكيفات الهواء تعمل في درجات حرارة عالية)؛;
- خزائن عالية الطاقة: ترقية تبريد المروحة إلى نظام مزدوج “fan + مكيف الهواء (تصميم زائد عن الحاجة لتجنب فشل النظام الفردي).
جوهر اختيار تبريد خزانة الاتصالات هو مطابقة طلب R“”: المراوح ليست خيارات R“ ذات نهاية منخفضة” ولكنها مناسبة للأحمال المتوسطة والمنخفضة والبيئات المعتدلة؛ مكيفات الهواء ليست حلولًا عالمية لـ R“ وتتطلب موازنة التكاليف والاحتياجات. فقط من خلال الجمع بين طاقة المعدات والظروف البيئية وقدرات التشغيل والصيانة، يمكننا اختيار حل تبريد R” كافٍ واقتصادي لضمان التشغيل المستقر لشبكة الاتصالات.
