تقوم خزانة بطارية UPS بشيء واحد وشيء واحد فقط: فهي تنظم أصول حماية الطاقة الخاصة بك في غرفة بيئة آمنة ويمكن الوصول إليها ولا يتعين عليك تسلقها. إذا اخترت الخزانة الخاطئة أو عامل الشكل الخاطئ، أو تصنيف NEMA الخاطئ، أو خطة التصميم الحراري الخاطئة، فإن سلسلة البطارية الضرورية التي تحميها الخزانة تتدهور مبكرًا بسنوات أو ربما تفشل بصمت.
يغطي كل قسم أدناه قرارًا هندسيًا متميزًا: أنواع الخزانات، واختيار تصنيف NEMA، وصيغ kVA وحجم وقت التشغيل، ومقايضات كيمياء البطارية، ومتطلبات التثبيت الخارجي، وفترات الصيانة التي تطيل عمر البطارية، كل ذلك بتنسيق ينطبق مباشرة على المشتريات وقرارات التثبيت.
مرجع المواصفات السريعة
نطاق السعة
1 كيلو فولت أمبير 2000+ كيلو فولت أمبير
تيار مستمر سلسلة الجهد
12 فولت 480 فولت تيار مستمر
أنواع البطاريات
VRLA، Li-Ion، VRLA عالي المعدل
درجة حرارة التشغيل
0°C إلى 40°C (قياسي)
نطاق تصنيف NEMA
نيما 1 (داخلي) 4X (خارجي/مسبب للتآكل)
وقت التشغيل القياسي
5 دقائق 60+ دقيقة (يعتمد على التطبيق)

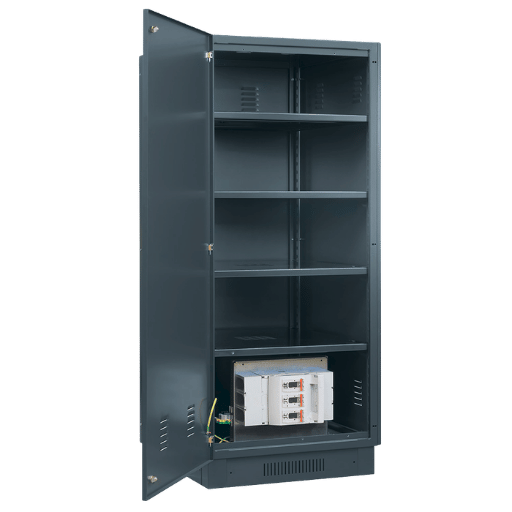

ما هي خزانة بطارية UPS؟
خزانة بطارية UPS هي العلبة المادية التي تحتوي على وحدات البطارية وناقل التيار المستمر وأي معدات مراقبة تزود UPS بالطاقة الاحتياطية أثناء انقطاع التيار الكهربائي. خزانة البطارية ليست جزءًا من وحدة العاكس/الشاحن UPS (على الرغم من أنه يمكن احتواء كليهما داخل حاوية واحدة في التطبيقات الأصغر).
ما الذي تمثله UPS من الناحية الكهربائية؟
UPS لتقف علي إمدادات الطاقة غير المنقطعة out أي جهاز يوفر طاقة احتياطية شبه فورية عندما يفشل مصدر الإدخال أو ينخفض إلى ما دون الجهد المقبول. مكون تخزين الطاقة الخاص به هو خزانة البطارية، والتي تسمى أحيانًا حاوية البطارية أو حاوية بطارية UPS عند تحديدها بشكل منفصل عن وحدة العاكس.
في التركيبات الأكبر، يتم فصل UPS وسلسلة البطارية فعليًا لأغراض نفعية نظرًا لأن سلاسل البطارية لها متطلبات تبريد مختلفة إلى حد ما مقارنة بإلكترونيات الطاقة، ويجب استبدال البطاريات من وقت لآخر دون إيقاف تشغيل العاكس والتكوين النهائي للموقع في في بعض الحالات، قد تحتوي على غرفة بطارية (أو خزانات بطارية خارجية) تقع على مسافة ما من لوحات التحكم UPS.
المكونات الداخلية القياسية في خزانة بطارية UPS:
- وحدات البطارية (خلايا VRLA أو Li-ion في سلاسل متسلسلة/متوازية)
- قضبان حافلات التيار المستمر والكابلات بين الخلايا
- حماية الدائرة (الصمامات أو MCBs لكل سلسلة)
- شاحن البطارية. يعد هذا أمرًا مركزيًا يتحكم في جميع وظائف حزمة بطارية ليثيوم أيون (Li-ion)، ولكنه غير مطلوب لبطارية vrla [حمض الرصاص الممتص المنظم بالصمام (VLRA)].
- التهوية أو التبريد النشط (السابق يعتمد على تصنيف NEMA وكيمياء البطارية).
- واجهة المراقبة/الاتصالات (SNMP، Modbus TCP، أو مرحل الاتصال الجاف)
تُستخدم تصنيفات نوع حاوية NEMA 250 لتحديد خزانات بطارية UPS للبيئة الداخلية والخارجية والصناعية الرطبة والمسببة للتآكل. تمت مناقشة هذا بالتفصيل في قسم تصنيفات NEMA أدناه.
أنواع خزائن UPS: البرج، الحامل، المعياري والخارجي
يعد اختيار عامل الشكل معضلة شراء تعتمد على نفسها. إن حامل الرف الكبير الحجم المزود بخزائن غير قابلة للتوسيع وبرج مستدق مصمم على طلب وحدات أدوات كاملة جدًا لاستخدام UPS له نمط شراء لأكبر الأحمال الممكنة وأطول أوقات التشغيل.
| يكتب | kva نموذجي | بصمة | توسع | نيما المشتركة | الأفضل ل |
|---|---|---|---|---|---|
| برج | 1 (20 كيلو فولت أمبير) | أرضية صغيرة/متوسطة | Ebc خارجي فقط | نيما 1 | مكاتب صغيرة، غرف PLC |
| حامل جبل | 1.40 كيلو فولت أمبير | رف 19 بوصة الخلجان | أرفف بطارية إضافية | نيما 1 / 12 | مراكز البيانات وغرف الخوادم |
| وحدات | 10.1.000+ كيلو فولت أمبير | إطار قابل للتطوير | وحدات المبادلة الساخنة، N+1/2N | نيما 1 / 12 | مراكز البيانات والبنية التحتية الحيوية |
| في الهواء الطلق مستقل | 5500 كيلو فولت أمبير | وسادة أو عمود جبل | EBC منفصلة، وحدات متوازية | نيما 3R / 4 / 4X | مواقع الاتصالات وأنظمة المرور والمحطات الفرعية |
مصفوفة اختيار خزانة UPS
| تحميل ثابت | بيئة | وقت التشغيل مطلوب | التكرار | → نوع الخزانة |
|---|---|---|---|---|
| <10 كيلو فولت أمبير | غرفة داخلية ونظيفة | <15 دقيقة | N | برج نيما 1 |
| 10.100 كيلو فولت أمبير | داخلي، صناعي | 15.30 دقيقة | ن+1 | حامل/معياري، NEMA 12 |
| أي كيلو فولت أمبير | في الهواء الطلق، معتدل | 15.60 دقيقة | ن+1 | مستقل في الهواء الطلق، NEMA 3R |
| أي كيلو فولت أمبير | في الهواء الطلق، تآكل/رطب | 30.60 دقيقة | 2 ن | خارجي للخدمة الشاقة، NEMA 4X |
إذا كان هناك أي تركيب يزيد عن 40 كيلو فولت أمبير، فإن الأنظمة المعيارية تستحق اهتمامًا خاصًا. إن توفر إضافة وحدات بطارية تشغيل التشغيل الساخن، دون انقطاع الناقل، يتجنب المبالغة القسرية في الأبعاد لبنيات البرج والرف ذات السعة الثابتة. بالنسبة للتركيبات التي من المتوقع أن تنمو سعة البطارية فيها خلال خمس سنوات أو أقل، يتم استرداد علاوة الاستحواذ المعيارية أثناء التغيير الأول للبطارية.
تقييمات NEMA لخزائن UPS: مطابقة مستوى الحماية للبيئة
ما هو حاوية UPS؟
حاوية UPS هي الغلاف الواقي الذي تم تصنيفه بـ 100 درجة نيما 250 أو معايير IP 2 التي تحمي وحدات بطارية UPS ومكونات ناقل التيار المستمر وأجهزة المراقبة من الملوثات البيئية والرطوبة والأضرار المادية. يحكم تصنيف الضميمة المكان الذي يمكن تركيب الخزانة فيه بأمان وما هي فترات الصيانة المطبقة.
يعد الاختيار غير الصحيح لنوع NEMA هو الخطأ الأكثر شيوعًا في مواصفات خزانة UPS. يؤدي الإفراط في المواصفات (طلب NEMA 4X حيث يكفي NEMA 3R) إلى زيادة التكلفة والوزن. يؤدي عدم المواصفات (وضع خزانة NEMA 1 في مكان يخضع لرش الماء أو التكثيف الخارجي) إلى تقليل عمر الخزانة وإبطال الضمان.
| نوع نيما | مستوى الحماية | مكافئ IP | تطبيق UPS نموذجي |
|---|---|---|---|
| نيما 1 | للأغراض العامة في الأماكن المغلقة؛ يحد من الغبار والضوء | IP20 | مكتب UPS، غرفة بطارية مركز البيانات (يتم التحكم في المناخ) |
| نيما 3R | خارجي؛ المطر والصقيع والجليد الخارجي | IP24 | مواقع الاتصالات الخارجية وإشارات المرور والمحطات الفرعية معيار 90%+ من UPS الخارجي |
| نيما 4 | داخلي/خارجي؛ الغبار الذي تحمله الرياح، والمطر، والرش، والخراطيم | IP65 | تجهيز الأغذية ومناطق الغسيل الصناعية |
| نيما 4X | NEMA 4 + مقاوم للتآكل (مقاوم للصدأ/الألياف الزجاجية) | IP66 | البحرية والمصانع الكيماوية والمنشآت الساحلية الخارجية |
| نيما 12 | صناعية داخلية؛ الغبار، يقطر/رش السوائل | IP54 | طابق المصنع UPS، غرف التحكم الصناعية |
Teknisk anmerkning: NEMA 3R mot NEMA 4X لـ utendörsklima UPS.
يوفر NEMA 3R الحماية من المطر والصقيع دون الحاجة إلى خرطوم أو تكثيف، وهو مناسب لأكثر من 90% من تطبيقات UPS للاتصالات الخارجية والبنية التحتية للبيانات وفقًا لتصنيفات NEMA 250. حدد NEMA 4X فقط عندما يتم توثيق نفث الماء أو التعرض للمواد الكيميائية أو التآكل الساحلي بشكل صريح في مسح موقعك. تتراوح علاوة المواد والوزن لـ NEMA 4X على NEMA 3R عادةً من 25 por40% لأحجام الخزانات المكافئة.
تؤكد المواصفات الحكومية هذا النمط. تتطلب المواصفات الخاصة 6007 (NEMA TS2-2003) الخاصة بـ Texas DOT وحدات احتياطية للبطاريات الخارجية لأنظمة إشارات المرور لحمل حاويات مصنفة NEMA بسعة مستمرة لا تقل عن 1400 واط 2000 متر وتحدد NEMA 3R، وليس NEMA 4X، كمستوى الحماية الخارجي القياسي للمنشآت على جانب الطريق.
إذا كنت بحاجة إلى مرجع مرجعي كامل بين تصنيفات NEMA وIEC IP لمرفقات UPS، فيرجى الرجوع إلى موقعنا دليل مقارنة تصنيف NEMA مقابل IP جنبا إلى جنب مع ذات الصلة مرجع مواصفات حاوية NEMA 3R.
كيفية قياس خزانة بطارية UPS: حسابات كيلو فولت أمبير ووقت التشغيل والبطارية Ah
يتم الوصول إلى أحجام خزانة UPS من خلال ثلاث خطوات متتالية: تحدد الأولى الحمل كما هو منتشر بالكيلوواط، ثم يتم تحويل الحمل عند عامل الطاقة إلى كيلو فولت أمبير، وثالثًا، تتم إضافة الهوامش الهندسية للتوافقيات، وحجم الرأس المستقبلي و تقادم البطارية. إذا تم حذف أي خطوة، فستكون النتيجة خزانة صغيرة الحجم (رحلات التحميل تحت الحمل) أو خزانة كبيرة الحجم (النفايات الكبيرة).
صيغ التحجيم الأساسية:
أضف هامش تقادم 10-20% Ah إلى بطاريات VRLA في آخر عامين من عمر التصميم. توفر السلسلة التي تصل إلى نهاية العمر الافتراضي 80% من السعة المقدرة 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000.
ثلاثة سيناريوهات تحجيم عملية
| طلب | تحميل (كيلوواط) | الجبهة الوطنية | حالة مستقرة كيلو فولت أمبير | + هامش 25% | → اختيار الإطار |
|---|---|---|---|---|---|
| غرفة التحكم PLC | 8 كيلو واط | 0.95 | 8.4 كيلو فولت أمبير | 10.5 كيلو فولت أمبير | إطار 11 كيلو فولت أمبير |
| خط الإنتاج مع VFD | 30 كيلو واط | 0.85 | 35.3 كيلو فولت أمبير + 30% توافقي | 45.9 كيلو فولت أمبير | إطار 60 كيلو فولت أمبير |
| خادم + رف الشبكات | 12 كيلو واط | 0.99 | 12.1 كيلو فولت أمبير | 15.2 كيلو فولت أمبير | إطار 15 بوصة 20 كيلو فولت أمبير |
ملاحظة هندسية: لا تقم أبدًا بالحجم على لوحة الاسم kVA وحدها
يخدم إطار UPS بقدرة 100 كيلو فولت أمبير مع خرج PF 0.85 85 كيلووات فقط من الحمل الحقيقي، وينخفض هذا الرقم أكثر تحت أحمال تكنولوجيا المعلومات الثقيلة التوافقية الشائعة في بيئات الخادم/VFD المختلطة. قم بتطبيق عامل الطاقة المقاس لمنشأتك، وأضف التخفيض التوافقي، ثم قم بتطبيق مضاعف الإرتفاع 1.25× قبل إصدار أي طلب عرض أسعار. ينتج عن تحديد حجم اللوحة وحده بشكل روتيني مواصفات أقل من 15.30% في المنشآت الصناعية.
في دليل العمل على نظام القوة في KDST، يتطلب الأمر también algunas tablas de referencia a otro tamaanno para burles típicas cargas inmobiliarias.

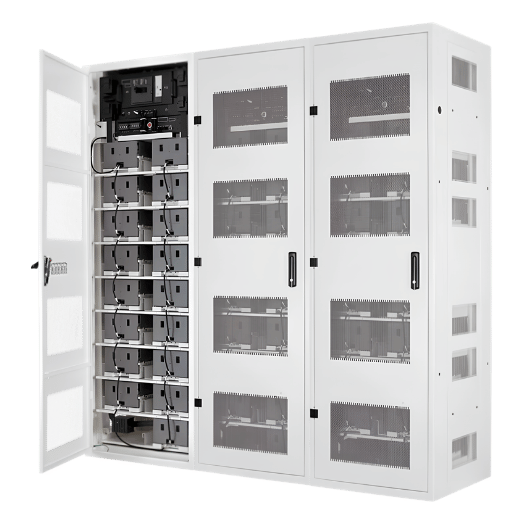

كيمياء البطارية داخل خزائن UPS: VRLA مقابل ليثيوم أيون
تحدد الكيمياء المحددة حجم الخزانة، وتكرار الاستبدال، ومتطلبات التبريد، وإجمالي تكاليف الملكية على مدى عمر البنية التحتية 10. هناك ثلاثة معايير اختيار رئيسية: تكرار أحداث الطاقة، ونطاق درجة الحرارة المحيطة، وما إذا كان فريق الصيانة لديك يمكنه تشغيل مكدس اتصالات نظام إدارة البطارية (BMS) الذي يتطلبه Li-ion.
VRLA (حمض الرصاص المنظم للصمام)
مزايا
- انخفاض التكلفة الأولية لكل كيلووات ساعة
- يتم تخزين مخزون شبكة الخدمة في أي مكان وهو أمر فعال للغاية.
- لا توجد نفقات اتصالات BMS
- التخلص المباشر والامتثال لإعادة التدوير
- لا توجد إعادة اعتماد لرمز الحريق في معظم الولايات القضائية
القيود
- عمر التصميم 3-5 سنوات (تعتمد على درجة الحرارة)
- وزن أكبر لكل كيلووات ساعة من وجهة نظر هياكل الرفوف
- دورة حياة أقصر في أعماق التفريغ العميقة
ليثيوم أيون
مزايا
- عمر تصميم بطارية ليثيوم أيون 8 سنوات و12 سنة عادةً ما تدوم الدورة أكثر من دورتين بديلتين لـ VRLA
- تخفيض الوزن بمقدار 40.60% لما يعادل كيلووات ساعة
- مساحة أصغر مناسبة لبيئات الرف الكثيفة
- أداء أفضل في تطبيقات دورة التفريغ المتكررة
القيود
- تكلفة مقدمة أعلى (2 بوصة 3× VRLA بسعة مكافئة)
- يتطلب تكامل BMS over مما يضيف تعقيدًا في الاتصال والتشغيل
- يجب مراجعة قانون مكافحة الحرائق وتعديلات تهوية الخزانة للمخاطر الحرارية الجامحة
- قطع الغيار الخاصة بتصنيع المعدات الأصلية شبكة توزيع أرق من VRLA
يمكن لبطاريات Lithium-ion UPS تقليل البصمة وإطالة عمر الدورة لأحداث التفريغ المتكررة، ولكنها تقدم اتصالات BMS، وتوقعات التخفيف الحراري الجامح، وقيود الشحن التي تغير تخزين قطع الغيار.
يعد VRLA عالي المعدل (لفترة قصيرة، تفريغ تيار مرتفع) خيارًا متوسطًا مفيدًا لـ “bust” لطاقة تجسير مدتها 5 وترات و15 دقيقة، تحت أحمال عالية، مثل تطبيقات التحكم في العمليات الصناعية (نموذجية لمجموعات مولدات البدء السريع). تستبدل الخلايا ذات المعدل العالي كثافة تخزين الطاقة بأقصى معدل تفريغ ولا يمكن استخدامها لتطبيقات وقت التشغيل الطويل من نوع مركز البيانات.
عند اتخاذ قرارات الشراء KDST خزائن نظام الطاقة, يمكن لفريقنا الهندسي تحديد كيمياء البطارية وجهد السلسلة ومتطلبات سعة Ah لملف تعريف تحميل موقعك ومتطلبات وقت التشغيل.

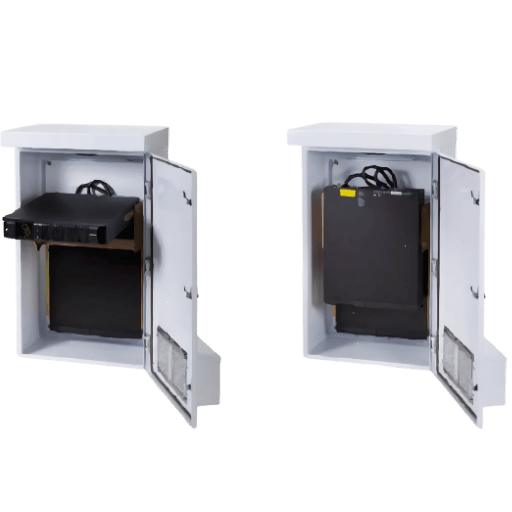

تركيب خزانة UPS في الهواء الطلق ودرجات الحرارة العالية
درجة الحرارة ليست مصدر قلق من الدرجة الثانية فيما يتعلق بتركيب خزانة UPS - فهي في الواقع متطلب الدرجة الأولى الذي يحدد عمر البطارية والاعتمادية على وقت التشغيل. تحدد البيانات الميدانية الصناعية المأخوذة من كل من المنشآت الصناعية والاتصالات المشكلات الحرارية باعتبارها السبب الجذري لعمليات الاستبدال المبكرة أكثر من جميع العوامل الأخرى.
قاعدة عمر البطارية 15°F
أحد العوامل الرئيسية التي تقصر عمر البطاريات بشكل كبير في خزانة UPS هو زيادة درجة حرارة التشغيل. زيادة درجة حرارة التشغيل المثالية 15F (8.3C) فوق 77F (25C) تقلل من عمر بطارية VRLA بمقدار شيء ما في حدود 50%}.
عند درجة حرارة 92° فهرنهايت (33° مئوية)، تتمتع بطارية VRLA لمدة 5 سنوات بعمر فعال يبلغ ~2.5 سنة. عند 107° فهرنهايت (42° مئوية)، حوالي 15 شهرًا. تنطبق هذه القاعدة على VRLA؛ يتبع Li-ion منحنى تدهور مماثل ولكنه أقل حدة.
نطاق تشغيل خزانة UPS القياسي هو من 0C إلى 40C (32F إلى 104F) كما هو موضح في معظم أوراق بيانات الشركة المصنعة ووثائق عائلة APC Matrix-UPS. تمتد الوحدات الصناعية ذات النطاقات الممتدة: تم تصنيف سلسلة SSG-RP من Falcon Electric عند 30C-65C، ويتطلب خط UPS الخارجي من Toshiba 32F-122F، مع متطلبات الرطوبة، و60 درجة مئوية ولكن فقط بالتزامن مع أنظمة التبريد النشطة، وليس التهوية السلبية وحدها.
خيارات التبريد لتركيبات خزانة UPS الخارجية ودرجات الحرارة العالية:
-
- NEMA 3R مع مراوح مدمجة يتم التحكم فيها حرارياً (مناسبة للمناخات المعتدلة مع محيط أقل من 35 درجة مئوية؛ خيار أقل تكلفة
- تكييف الهواء النشط (الضاغط أو TEC) مطلوب بسرعة كبيرة عندما تتجاوز درجة الحرارة المحيطة بشكل روتيني 35 درجة مئوية؛ انظر لدينا مقارنة تبريد خزانة الضاغط مقابل TEC للاختيار
- تعمل خزانات البطاريات البعيدة في البيئات التي يتم التحكم في مناخها على تشغيل إلكترونيات UPS في المساحة الساخنة، وعزل سلسلة البطارية في غرفة مكيفة؛ الأكثر فعالية من حيث التكلفة لدرجات الحرارة المحيطة العالية التي تزيد عن 35 درجة مئوية
- الحواجز الحرارية والحماية الإشعاعية تعمل التركيبات المثبتة على الوسادة المعرضة للشمس مباشرة وطلاءات الخزانات العاكسة وهياكل الظل العلوية على تقليل الحمل الشمسي بما يصل إلى 15° مئوية
ملاحظة هندسية: خزائن البطارية عن بعد للمواقع المحيطة العالية
عندما تتجاوز درجة الحرارة المحيطة بانتظام 35° مئوية (95° فهرنهايت)، فإن خزانات البطاريات البعيدة في المساحات التي يتم التحكم في مناخها هي نهج التصميم الموصى به. احتفظ بإلكترونيات الطاقة UPS في بيئة العملية لأنها أقل حساسية لدرجة الحرارة من الخلايا الكهروكيميائية 2000 وقم بتوجيه كابل التيار المستمر إلى خزانة البطارية في غرفة مكيفة. يحافظ هذا التكوين على عمر البطارية ويبسط الخدمات اللوجستية البديلة دون التكييف البيئي الكامل لحاوية UPS.
قائمة مرجعية لتقييم ما قبل التثبيت لخزائن UPS الخارجية:
- رسم خرائط درجة الحرارة (ذروة البيئة المحيطة، 30 يومًا كحد أقصى، التأرجح الموسمي)
- ✔ تقييم مخاطر الرطوبة والتكثيف
- ✔ تحليل الغبار والجسيمات (المواقع الصناعية)
- ✔ حساب الحمل الشمسي لتركيبات الوسادة المواجهة للجنوب/الغرب
- تحليل الامتثال للكود الكهربائي المحلي (NEC 480 لأنظمة البطاريات)
- تصنيف المنطقة الزلزالية 00 اقرأ هذا الملخص لمعايير الخزانة ذات التصنيف الزلزالي لمواصفات المنطقة 3/4
- تأكيد تصنيف NEMA مقابل ظروف الموقع الموثقة
KDST خزائن الاتصالات الخارجية وتم تصميم مجموعة خزانة الاتصالات الخارجية لتشغيل UPS ونظام الطاقة في المناطق المحيطة العالية والخارجية مع معايير NEMA 3R وNEMA 4X المتاحة لتناسب التعرضات الخارجية.

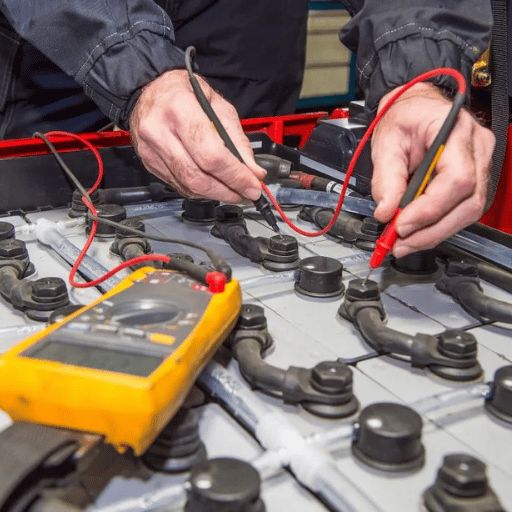

صيانة خزانة بطارية UPS: جداول الاختبار ومشغلات الاستبدال
كم من الوقت تدوم بطارية UPS؟
يبلغ عمر تصميم بطارية VRLA 3 سنوات ونصف في ظل الظروف القياسية (25° درجة مئوية محيطة، شحن عائم منتظم). تصل بطاريات Li-ion إلى 8 سنوات و12 سنة في نفس البيئة. يعتمد كلا الرقمين على صيانة UPS المناسبة، حيث تفشل الوحدات التي تتخطى اختبار التفريغ لأكثر من عامين بشكل روتيني في أقل من السعة المقدرة عند الحاجة. تعمل قاعدة عمر البطارية 15°F من القسم السابق على دمج أي إدارة حرارية مهملة مباشرة في عمر خدمة قصير.
تختلف جداول الصيانة حسب الخطورة البيئية:
| مهمة | البيئة القياسية | درجة حرارة عالية / متربة / في الهواء الطلق |
|---|---|---|
| الفحص البصري (الاتصالات، التآكل، التورم) | ربع سنوي | شهري |
| مقاومة البطارية/اختبار التوصيل | نصف سنوية | ربع سنوي |
| اختبار التفريغ الكامل (للتحقق من القدرة) | سنويا | ربع سنوي |
| تنظيف فلتر الخزانة/فحص فتحة التهوية | سنويا | ربع سنوي |
| فحص عزم الدوران على الاتصالات الطرفية | سنويا | نصف سنوية |
| مراجعة بيانات SNMP/Modbus (درجة الحرارة، تقدير وقت التشغيل، سجل الأخطاء) | مستمر (آلي) | مستمر (آلي) |
مشغلات استبدال البطارية (تعمل على أي منها):
- تتجه المعاوقة 25%+ فوق خط الأساس (من قياس التشغيل)
- يؤكد اختبار التفريغ القدرة على أقل من 80% من Ah المقدر
- أي انحراف لجهد الخلية يتجاوز ±0.05 فولت أثناء الطفو
- دليل مرئي على التورم أو التسرب أو تشوه الحالة
- حدود عمر التصميم القريبة (VRLA: السنة 4؛ Li-ion: السنة 9 في الظروف القياسية)
تتميز بنيات خزانة UPS الحديثة بمراقبة SNMP v3 وModbus TCP التي يمكن أن توفر اتجاه مقاومة البطارية، وجهد التيار المستمر لكل خلية، وتقديرات وقت تشغيل البطارية، ودرجات حرارة الخزانة إلى CMMS أو أطر إدارة المبنى at القضاء على أوضاع الفشل الصامت المستوطنة في الأنظمة التي تم فحصها يدويًا. تقوم الأدوات الهندسية KDST بربط تفاصيل النقاط المرجعية لتكامل SNMP وModbus.
اتجاهات خزانة UPS لعام 2025/2026: البنية المعيارية واعتماد Li-Ion والمراقبة عن بعد
تعمل ثلاث تحولات هيكلية على إعادة تشكيل مواصفات خزانة بطارية UPS في 2025 minor2026. ويحمل كل منها آثارًا مباشرة على المشتريات للمهندسين الذين يصدرون طلبات عرض الأسعار اليوم.
1. أصبح البناء المعياري افتراضيًا في UPS للخدمة المتوسطة والثقيلة. سجل سوق UPS المعياري رقمًا قياسيًا قدره $1.84B في عام 2025 مع توقعات تصاعدية حتى عام 2030. إطارات بطاريات N+1 و2N قابلة للتطوير، حيث تحل الوحدات الكهربائية الساخنة دون انقطاع الناقل محل حوامل الحامل ذات السعة الثابتة في مركز البيانات والاستخدامات ذات المهام الحرجة. عند الاقتباس، حدد إطارات البطاريات المعيارية عندما تتجاوز ميزانية تحميل المشروع 40 كيلو فولت أمبير، سواء كانت هناك حاجة إليها أم لا.
2. يكتسب Li-ion زخمًا في مركز البيانات UPS، بينما يحتفظ VRLA بالصناعة. من المتوقع أن يصل سوق بطاريات UPS العالمية إلى $4.33B في عام 2025. ضمن ذلك، تتحول عمليات نشر خزانة تخزين الطاقة في مركز البيانات نحو Li-ion بشكل أسرع من التطبيقات الصناعية مدفوعة بقيود البصمة واقتصاديات تكرار الاستخدام. خارج مناطق المترو الرئيسية، تحتفظ VRLA بميزة حاسمة من خلال شبكة خدمات التوزيع الخاصة بها.
3. تنتقل المراقبة عن بعد من الاختيارية إلى المطلوبة. ينتقل SNMP v3 وModbus TCP من الميزات المتميزة إلى عناصر المواصفات القياسية في شراء UPS للبنية التحتية الحيوية. أدلة التشغيل واضحة: المواقع التي لا تخضع لمراقبة صحة البطارية عن بعد لديها متوسط وقت أطول يبلغ 3 dor5× لاكتشاف تدهور البطارية الصامت مقارنة بالمنشآت المراقبة. الأمن السيبراني لواجهات شبكة UPS يصاحب سياسة تحديث البرامج الثابتة وتجزئة شبكة OT وتقليل سطح الهجوم 500 هذا التحول كمتطلب لمواصفات الشراء.
توصية طلب عرض الأسعار لعام 2025/2026
على أي جهاز UPS RFQ تم إصداره في عام 2025 أو 2026، اجعل اتصالات SNMP v3 وModbus TCP عناصر مواصفات إلزامية. اجعل البنية ذات الإطار المعياري لخزانة البطارية إلزامية لجميع التركيبات التي تزيد عن 40 كيلو فولت أمبير. يصنع مواصفات الخزانة ذات التصنيف الزلزالي عبر المرجعية
يتم تصفية متطلبات مواصفات المنطقة 3 و4 من UPS في مشتريات خزانة UPS في مشاريع البنية التحتية في كاليفورنيا والشرق الأوسط والمحيط الهادئ.
الأسئلة المتداولة: خزائن بطارية UPS
ما هي خزانة بطارية UPS؟
حاوية مصنفة تحتوي على وحدات البطارية، وناقل التيار المستمر، وأجهزة المراقبة التي توفر طاقة احتياطية عند فشل مصدر التيار الكهربائي. يمكن دمجها مع عاكس UPS أو وضعها بشكل منفصل في تركيبات أكبر.
ما الفرق بين خزانة بطارية UPS وخزانة بطارية UPS؟
داخل نظام UPS، تحتوي وحدة العاكس على الشاحن ومفتاح الالتفافية الثابت وإلكترونيات التحكم. تقوم خلايا خزانة البطارية بتزويد العاكس بتيار مستمر أثناء انقطاع التيار الكهربائي. في أنظمة UPS الصغيرة، يتم دمج كلاهما في حاوية واحدة. عادةً ما تقوم المنشآت التجارية والصناعية التي تزيد عن 10 كيلو فولت أمبير تقريبًا بفصل سلسلة البطارية في الخزانة الخاصة بها، مما يؤدي إلى تبسيط عملية الاستبدال وتوسيع السعة والإدارة الحرارية دون مقاطعة العاكس.
ما هو تصنيف NEMA المطلوب لخزانة بطارية UPS الخارجية؟
تعتبر درجة NEMA 3R للحماية من الطقس هي خط الأساس لجهاز UPS الخارجي - فهي تحمي من المطر والصقيع والجليد الخارجي المتكون على العلبة ولكنها لا تتطلب خرطومًا. يتم تحديد NEMA 4X (مقاوم للتآكل، مصنف خرطوم المياه النفاثة) عند الهجوم الكيميائي، أو نفث الماء، أو خطر تآكل الهواء الملحي الساحلي المحدد في مسح الموقع. تحدد مواصفات الجيش الأمريكي بما في ذلك المواصفات القياسية لـ TexasDOTs BBU حاوية NEMA 3R كحد أدنى للبنية التحتية لحركة المرور الخارجية لوكالة حكومة المدينة UPS.
كم من الوقت يجب أن تستمر خزانة بطارية UPS؟
تتمتع بطاريات VRLA الموجودة في خزانة UPS بعمر تصميمي مقدر يتراوح من 3 إلى 5 سنوات عند درجة حرارة محيطة تبلغ 25 درجة مئوية (77 فهرنهايت). يتم تصنيف بطاريات الليثيوم أيون من 8 إلى 12 عامًا في ظل ظروف مماثلة. كلاهما يعتمد بشكل كبير على درجة الحرارة مع تطبيق قاعدة عمر البطارية 15F، وتتميز بطارية VRLA الموجودة في خزانة تعمل عند درجة حرارة 40 درجة مئوية (104F) بعمر خدمة فعال يبلغ حوالي 18-24 شهرًا بدلاً من 3-5 سنوات. تتضمن جميع التصميمات عناصر الصيانة واختبار التفريغ ربع السنوي في البيئات الحارة والفحص/الشحن السنوي في البيئات الباردة.
كيف يمكنني حساب الحجم المناسب لخزانة بطارية UPS؟
ابدأ بحملك المقاس بالكيلوواط. قم بالقسمة على عامل الطاقة للحصول على كيلو فولت أمبير (كيلو فولت أمبير = كيلو واط < PF). أضف 20 بوصة35% لأحمال تكنولوجيا المعلومات التوافقية الثقيلة. اضرب النتيجة في 1.25 للإرتفاع الهندسي 00 هذا هو الحد الأدنى لإطار UPS kVA. بالنسبة للبطارية Ah، حدد هدف وقت التشغيل المطلوب واعمل للخلف من الصيغة: t ∝ (جهد سلسلة Ah × قابل للاستخدام) iro (تحميل كفاءة العاكس kW ooth). أضف 10 ster20% Ah المخزن المؤقت القديم لأنظمة VRLA. توضح سيناريوهات التحجيم التي تم العمل بها في قسم التحجيم أعلاه هذه الطريقة عبر ثلاثة تطبيقات صناعية شائعة.
هل يمكن تركيب خزانة بطارية UPS في الهواء الطلق؟
نعم، تعتبر تركيبات خزانة بطاريات UPS الخارجية قياسية للاتصالات وحركة المرور والبنية التحتية الصناعية. يجب أن يكون تصنيف العلبة NEMA 3R أو أعلى للتعرض الخارجي. يجب الحفاظ على درجة حرارة التشغيل ضمن 0 درجة مئوية إلى 40 درجة مئوية (نطاق الغلاف القياسي) أو يجب استخدام خزانة ذات نطاق ممتد مع تبريد نشط إذا تجاوزت البيئة المحيطة ذلك. بالنسبة للمواقع ذات البيئة المحيطة المتسقة التي تزيد عن 35 درجة مئوية، تعمل تكوينات خزانة البطارية عن بعد في المساحة المكيفة على إطالة عمر البطارية وأدائها مقارنة بالتركيبات الخارجية بالكامل.
الاستفسار الهندسي
تحديد خزانة بطارية UPS؟
يمكن للفريق الهندسي KDST تصميم خزانات نظام الطاقة لتطبيقات UPS الصناعية والاتصالات والخارجية - بما في ذلك حاويات NEMA 3R وNEMA 4X مع أنظمة إدارة درجة الحرارة المتكاملة. يرجى تقديم مواصفات التحميل وظروف الموقع لتلقي توصيات تكوين الخزانة.
توفير: حمل كيلو فولت أمبير/كيلوواط، وهدف وقت التشغيل، ودرجة الحرارة المحيطة بالموقع، ومتطلبات NEMA، وأي اعتبارات زلزالية أو منطقة تآكل.
حول هذا التحليل
يستخدم هذا الدليل الوثائق القياسية لحاوية NEMA 250 (nema.org)، والمواصفات الخاصة لـ Texas DOT 6007 (NEMA TS2-2003)، ودليل تحجيم UPS الصناعي CalcPanel، وخط دليل هندسة تركيب UPS عالي الحرارة من Camali Corp. الاعتبارات الهندسية مستمدة من ممارسات الهندسة الكهربائية القياسية ومعايير تركيب البطاريات NEC 480. تعتمد أرقام وقت تشغيل البطارية على العمر التصميمي المحدد للشركة المصنعة. يجب أن تخضع التركيبات الخاصة بالموقع للمراجعة الهندسية.
